多规格贴片式陶瓷电容电子元件

　　这套贴片电容覆盖了消费电子、工业控制板卡、电源模块、通信主板等多类PCB装配场景，从大容值电源滤波端到高速信号旁路端的常用封装都做了完整还原，结构工程师在做板卡布局干涉校验、整机内部堆叠仿真、SMT产线工装设计时，可直接调用对应规格完成空间校核，避免后期贴片阶段出现元件与壳体、接插件、散热结构碰撞的问题。

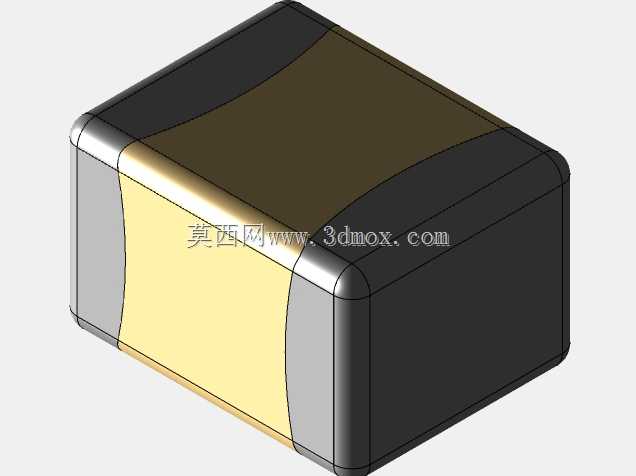

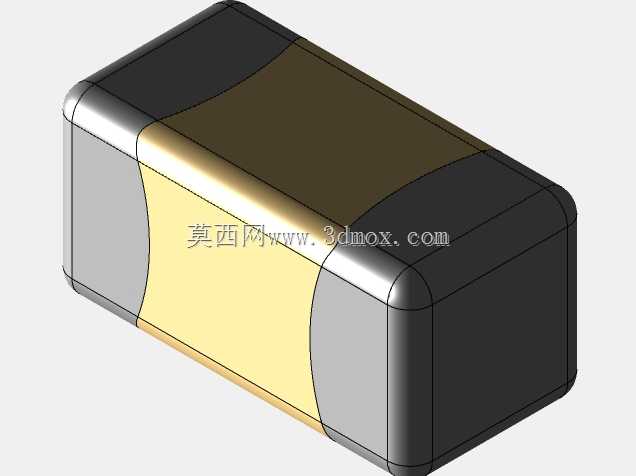

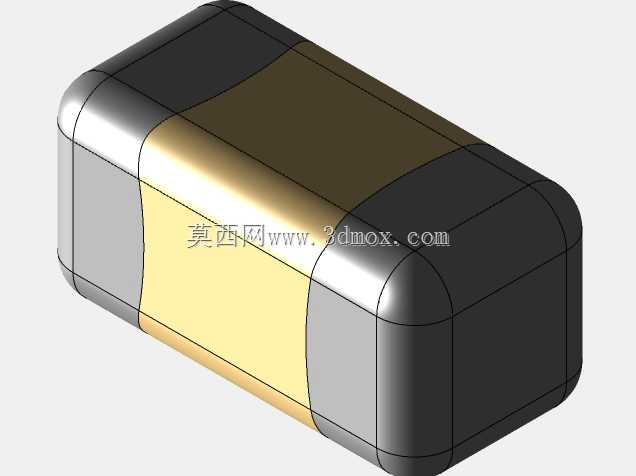

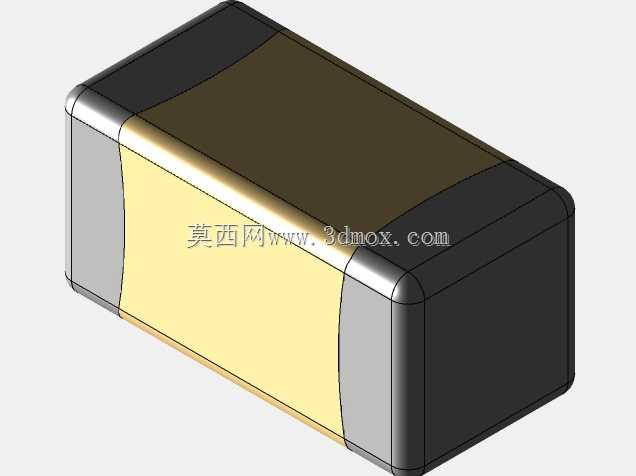

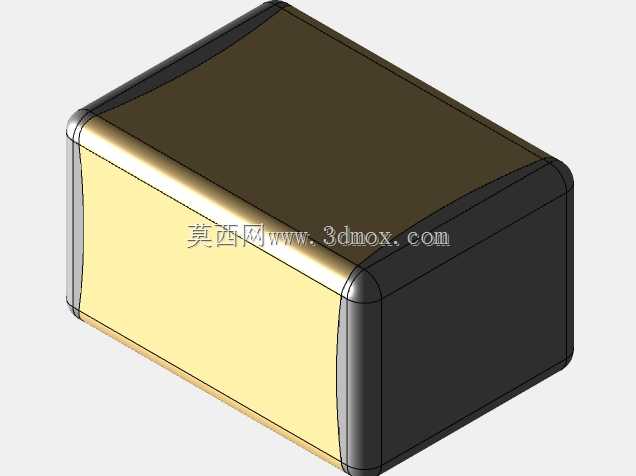

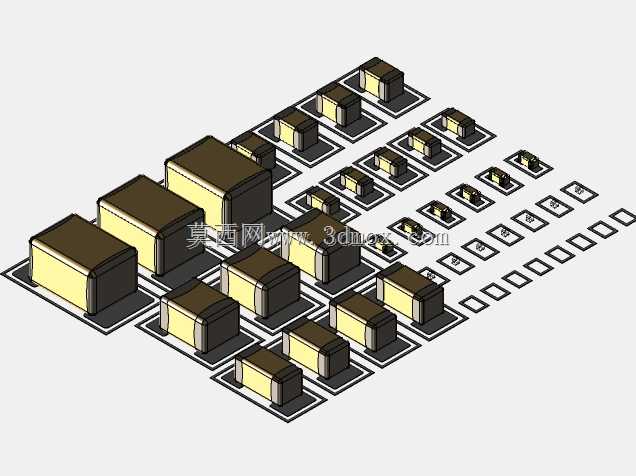

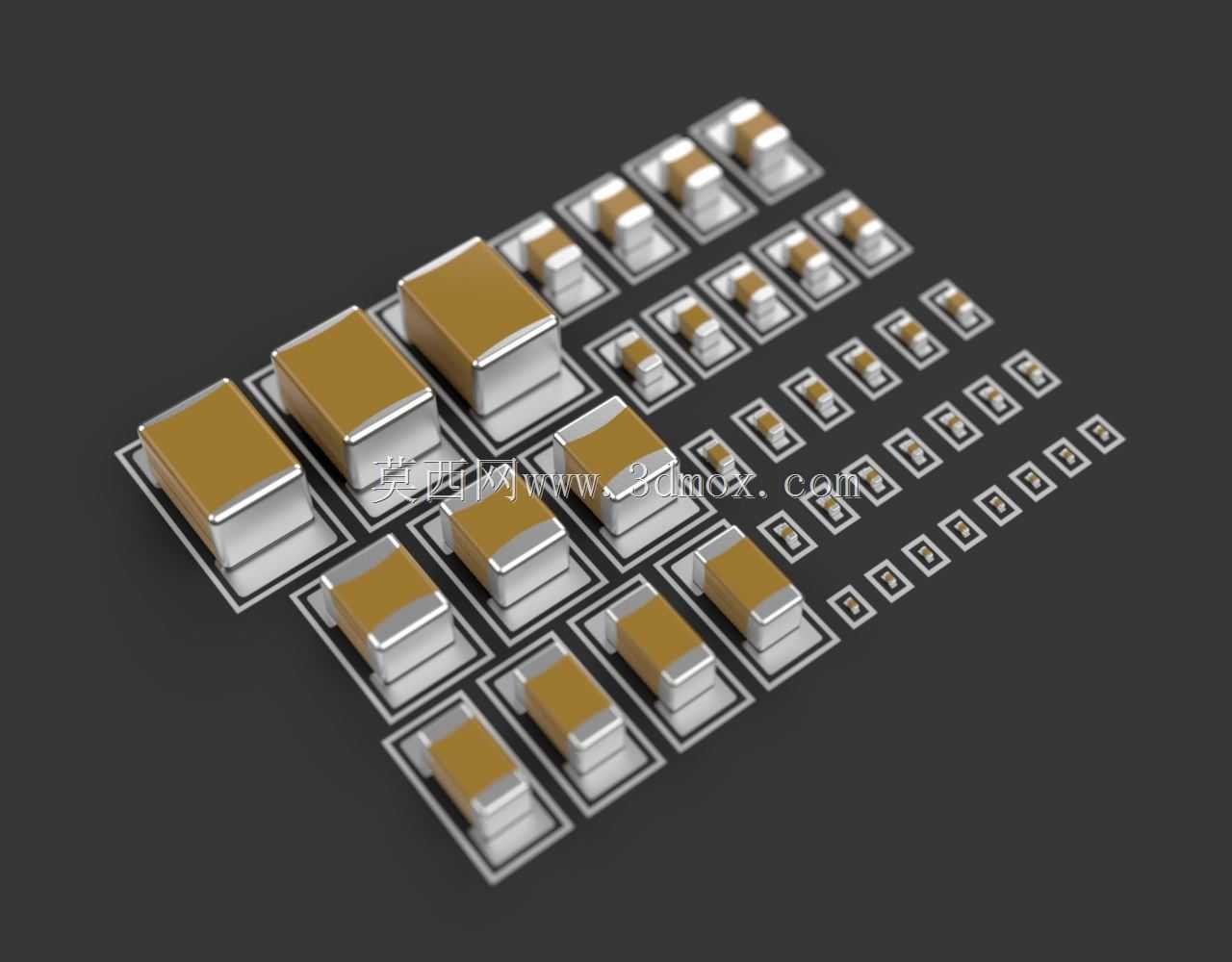

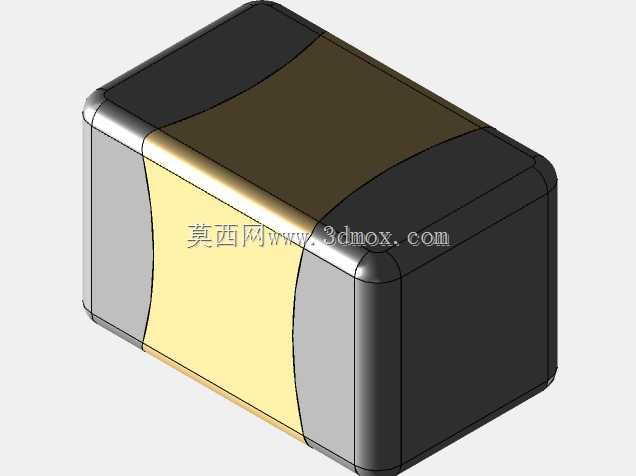

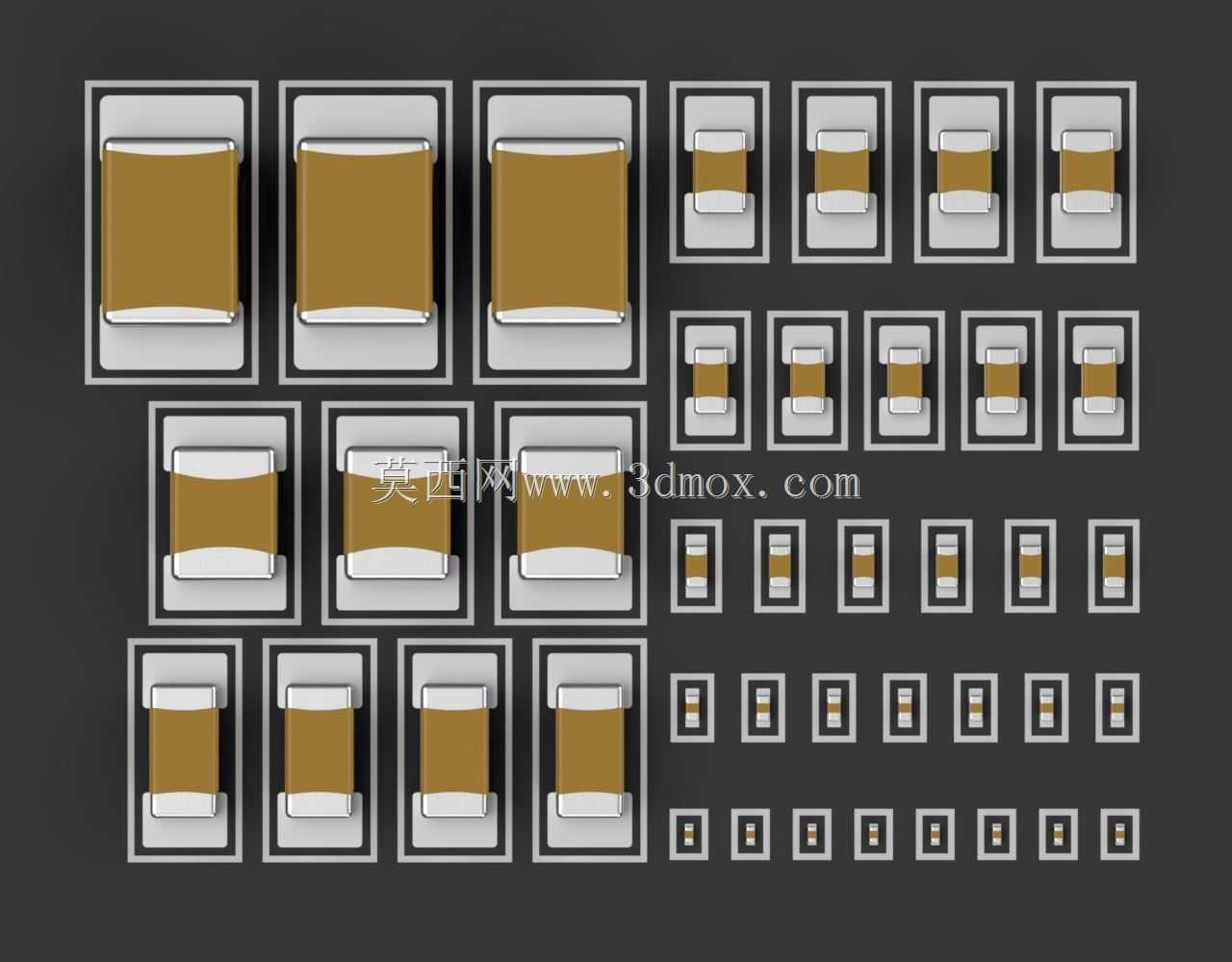

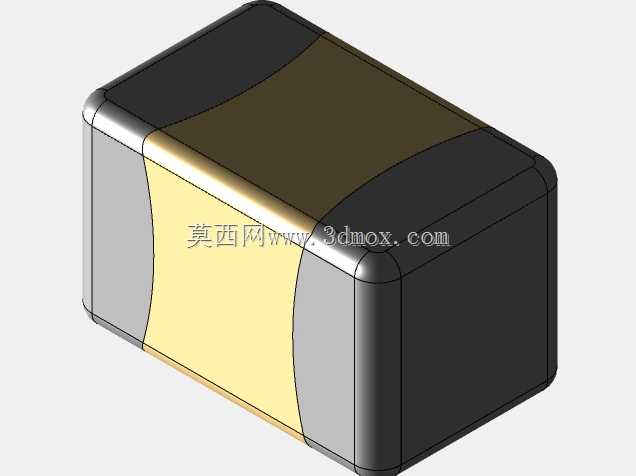

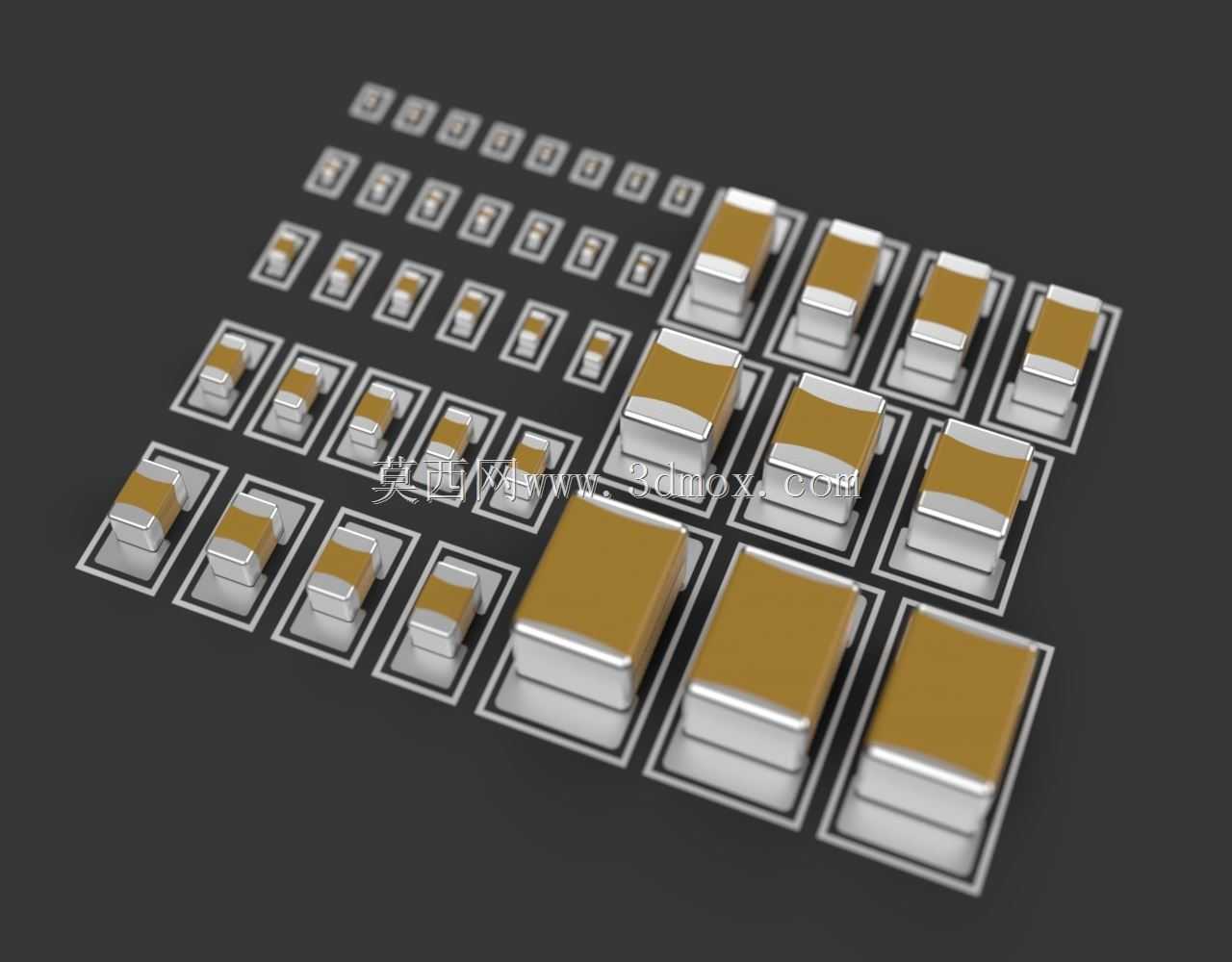

　　做这套元件建模时，没有只做单一规格的示意模型，而是按照行业通用的贴片封装尺寸梯度，从大体积高容值厚体电容，到小体积0402、0201量级的微型电容逐一还原：每款元件都严格对应实物的长宽厚边界，两端金属电极的宽度、电极与陶瓷本体的搭接尺寸、本体倒角弧度都和量产实物保持一致，没有刻意做夸张的外观美化。建模过程中特意区分了陶瓷介质本体与两端焊端的结构层次，陶瓷主体的棕黄色外观、端头银白金属镀层的质感都做了区分，在渲染出图或者做整机装配效果展示时，能直观区分不同容值区间的元件排布，不用额外做材质标注。

　　考虑到结构设计人员的实际使用需求，所有元件的安装基准面都统一对齐PCB板面的Z向零点，焊盘对应的元件底部占位、元件本体距离板面的悬浮高度都按照SMT贴片的实际焊接公差设置，不会出现模型底部穿板或者和板面间隙过大的问题。在做板卡空间校核时，设计人员可以直接把对应封装的电容放置到原理图对应的焊盘位置，快速校验电容上方是否有结构件避让空间、侧方是否和相邻的电阻、芯片、连接器预留出足够的维修与贴片作业间隙。

　　不同于只做外观示意的简化模型，这套元件把不同封装的体积差异做了精准区分：大规格电容用于电源入口的大容量滤波，自身厚度更高，在做矮壳体产品设计时，可直接通过模型测量元件顶部到壳体内壁的距离，提前判断是否需要更换薄体封装或者调整元件布局；微型小体积电容多用于芯片引脚旁的高频去耦，布局密度高，建模时保留了极小的端头细节，在做高密度板卡的装配检查时，不会因为模型简化丢失相邻元件的间隙数据。整套元件既可以用于电子设备的结构堆叠评审、SMT钢网设计参考，也可以用于电子装配实训的三维演示，把表面贴装元件的实际形态完整呈现，帮助设计人员在图纸阶段就排除装配干涉隐患。
