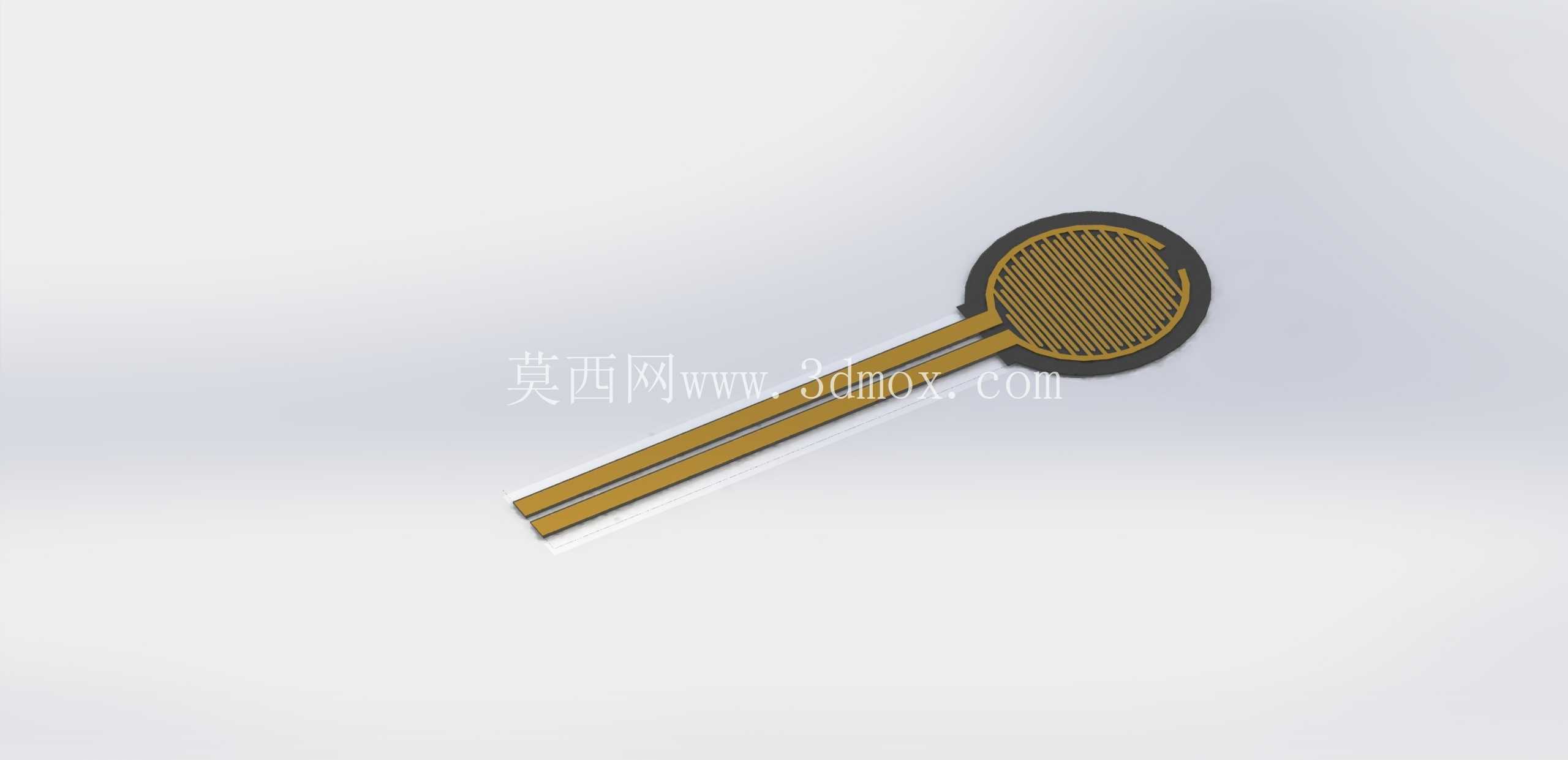

薄膜式圆形力敏电阻结构三维数模

项目分类:传感器 发布时间:2026-05-21 ID:1150135
  • 薄膜式圆形力敏电阻结构三维数模
  • 薄膜式圆形力敏电阻结构三维数模
  • 薄膜式圆形力敏电阻结构三维数模
  • 薄膜式圆形力敏电阻结构三维数模

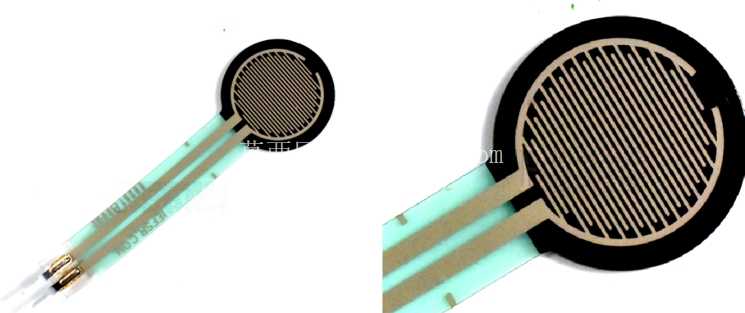

  在做智能穿戴触觉反馈、工业设备接触压力检测、小型机器人抓持力感知这类项目时,力敏电阻是选型阶段绕不开的基础传感元件,这次拆解建模的圆形薄膜式FSR,是目前小量程接触力检测场景里应用最广的结构形式。先从实际安装边界说起,这款传感单元的感应区域为标准圆形,直径覆盖常用的5mm到20mm量程区间,引出端为平行排布的柔性PET基材排线,整体厚度控制在0.3mm到0.5mm之间,安装时不需要预留大尺寸装配空间,可直接贴合在曲面、硬质平面甚至软质接触面表层,不会对原有设备的接触运动轨迹产生干涉,这也是它能在狭小装配空间里替代传统硬质压力传感器的核心优势。

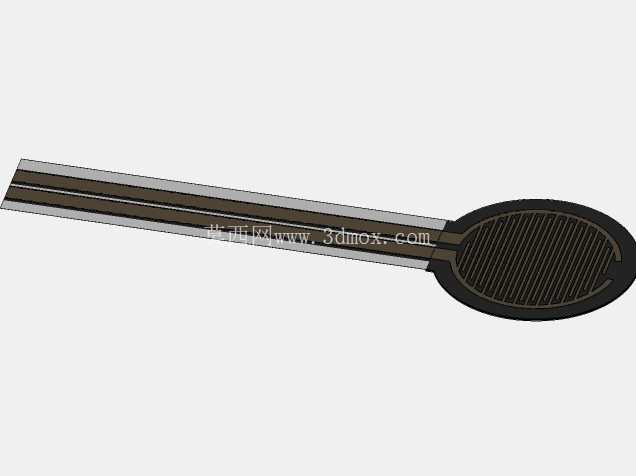

  从功能特性来看,这类力敏电阻的工作逻辑是依靠感应区域内的导电层在受外力挤压时,接触面积随压力增大而提升,进而实现电阻值随压力变化的对应输出,常规量程覆盖0到10kg的接触力范围,响应时间在毫秒级,完全能满足普通触觉交互、压力阈值触发的检测需求,不需要额外设计复杂的信号放大电路,配合简单的分压电路就能直接接入主控板的AD采样端口。设计建模的时候,首先要还原的是它的层叠结构:最外层是带黑色绝缘涂层的PET防护层,边缘做了圆弧收边处理,避免长期弯折出现基材开裂;中间感应区域是交错排布的导电栅格,建模时要还原栅格的等距排布逻辑,栅格间距控制在0.2mm左右,既保证受力时导电接触的均匀性,也不会因为栅格过密导致弯折时出现导电层断裂;引出排线部分要还原基材的柔性特征,建模时预留排线弯折的形变空间,排线末端的焊盘位置要和常用的FPC连接器尺寸匹配,方便后续做装配验证。实际应用场景里,这类力敏电阻常被集成在智能床垫的压力监测点位、机械夹爪的接触端面、康复设备的施力检测端、消费电子的按键压力感应层里,不同场景下对安装的要求略有区别:比如用在机械夹爪上时,需要在感应区域背面垫一层厚度1mm左右的硅胶缓冲层,避免硬接触导致局部压力过大击穿传感层;用在柔性穿戴设备上时,要注意排线的弯折半径不能小于5mm,否则长期弯折会导致排线内的导电线路断裂。

  建模过程中还要注意几个容易被忽略的细节:感应区域的黑色环形边框是绝缘封边层,建模时要和中间的导电栅格层留出0.1mm的高度差,还原实际生产中的层压厚度差;引出排线的两根导电线路要做等宽处理,宽度统一为1mm,避免线路电阻差异影响最终的采样精度;整体基材的边缘要做圆角处理,没有尖锐毛刺,符合电子元件的生产装配工艺要求。很多刚接触这类元件的结构工程师容易在装配设计时出错,比如把传感单元安装在有硬凸起的接触面上,导致受力不均出现采样值跳变,或是在固定时用硬质胶水直接覆盖感应区域,导致传感层失去形变空间无法正常检测压力,这些实际应用中的注意点,在建模时可以通过装配干涉检查提前规避,比如在数模里预留缓冲层的安装空间,标注出感应区域的禁胶范围,给后续的结构设计提供准确的参考依据。

  另外,这类薄膜力敏电阻不适合长期承受超过量程20%的静态压力,否则会出现导电层疲劳导致的零点漂移,所以在做结构适配时,要设计对应的机械限位结构,当压力超过量程阈值时,由周边的硬质结构承担额外压力,保护传感单元不会被压损。从建模的细节还原度来说,除了外观结构的还原,还要把各层材料的厚度参数准确标注,方便后续做装配公差分析,比如PET基材层厚度0.125mm,导电涂层厚度0.02mm,绝缘封边层厚度0.05mm,这些参数直接影响整体装配后的总厚度,对于安装空间精度要求高的场景,比如超薄消费电子内部的装配,这些尺寸参数的准确性直接决定了最终产品能不能顺利组装。
