手掌尺寸双叉臂越野悍马玩具车结构

　　该作品呈现的是一台手掌尺度的越野风格玩具车，整体造型参考高通过性军用越野车的比例关系，但结构重点并不停留在外观复刻，而是把前轮、后轮的双叉臂悬架以及阿克曼转向几何纳入同一套可运动的机械系统中。对于从事小型载具、玩具结构和教学样机设计的人员来说，这类模型的价值在于能够直观看到悬架跳动、车轮定位、转向拉杆与车身姿态之间的耦合关系。

　　从应用场景看，它既可以作为桌面级机械原理展示件，也可用于小型遥控车、教育机器人、越野玩具平台的前期方案验证。实车开发中，双叉臂悬架常用于需要兼顾轮距稳定性、接地性能和侧向支撑的场合；缩小到玩具尺度后，设计难点会转移到零件壁厚、铰接间隙、弹簧行程和装配顺序上。模型将上下控制臂、转向节、轮毂、减振元件、车架和车身外壳进行了协同布置，使车轮在上下跳动时能够保持相对合理的外倾变化，减少迷你车辆在粗糙表面上因轮胎离地而产生的打滑。

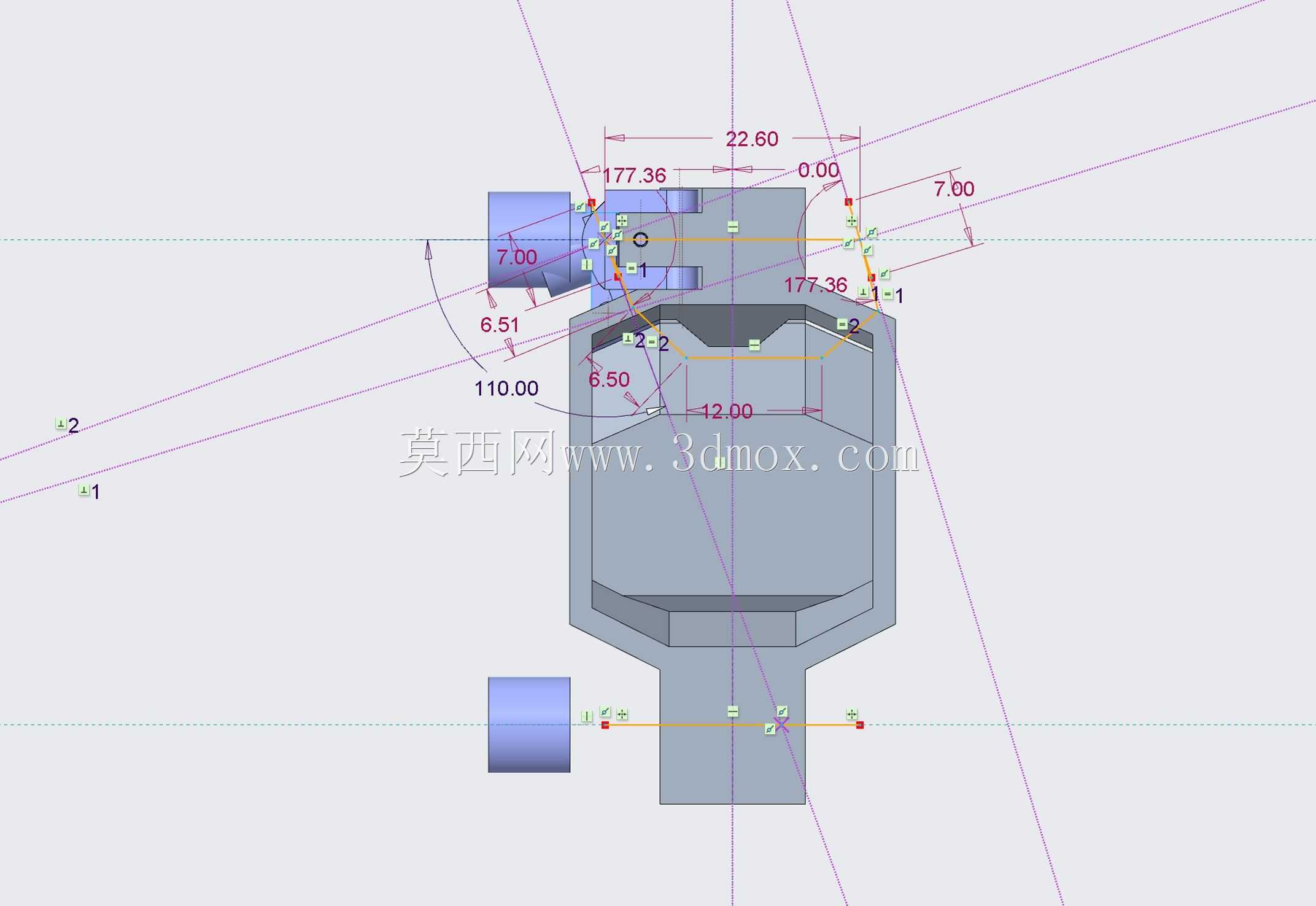

　　转向部分采用阿克曼几何思路，内侧车轮与外侧车轮在转弯时拥有不同转角，避免轮胎在小半径转向中出现明显拖滑。虽然玩具车速度不高，但该几何关系对低速转向灵活性、轮胎磨损和机构干涉判断仍有实际意义。设计时需要关注转向节臂长度、横拉杆铰接点位置以及齿条或等效转向输出点的布置，若这些点偏离过大，车轮在最大转角处容易与车架、悬架臂或车身轮拱发生碰撞。

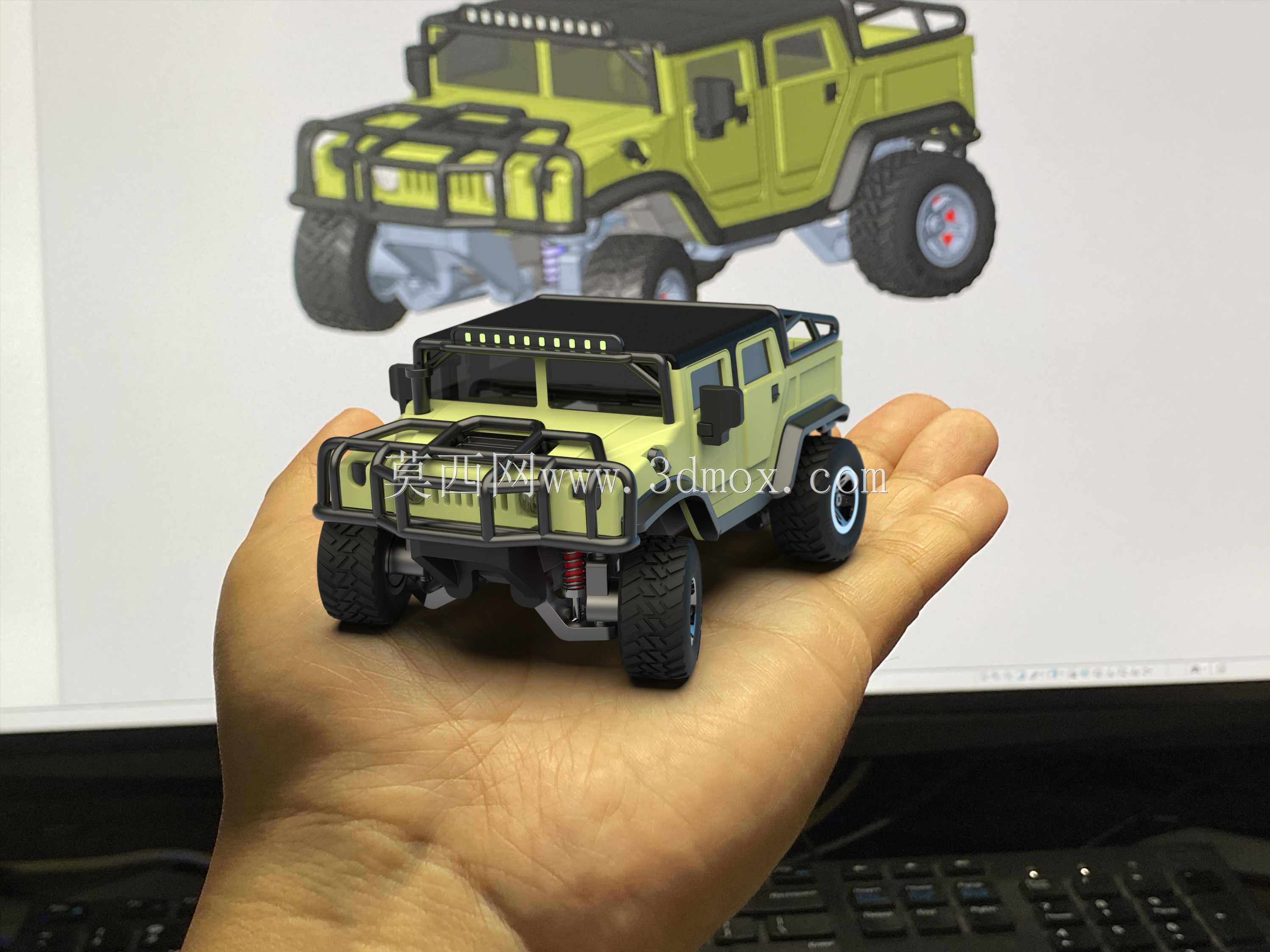

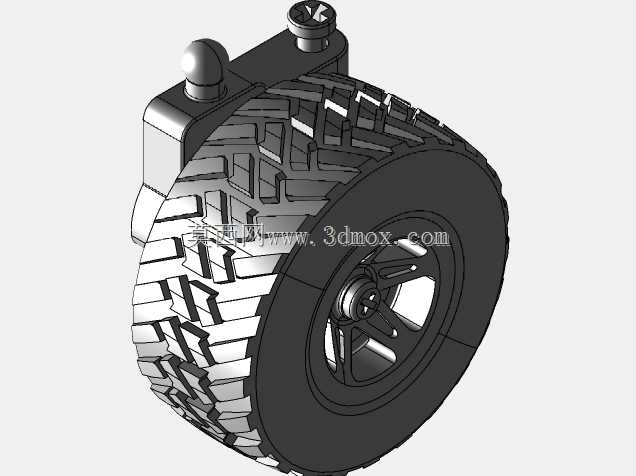

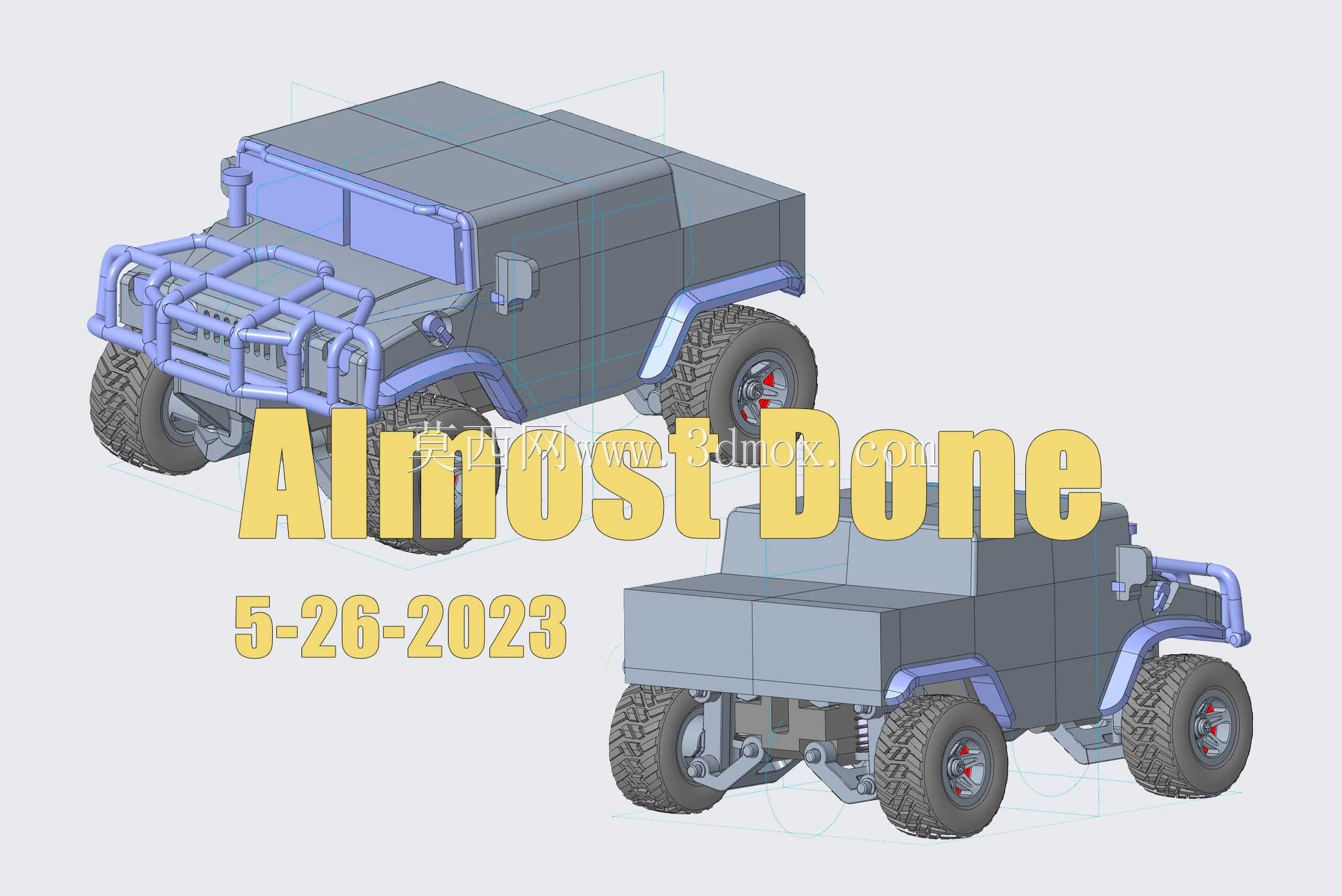

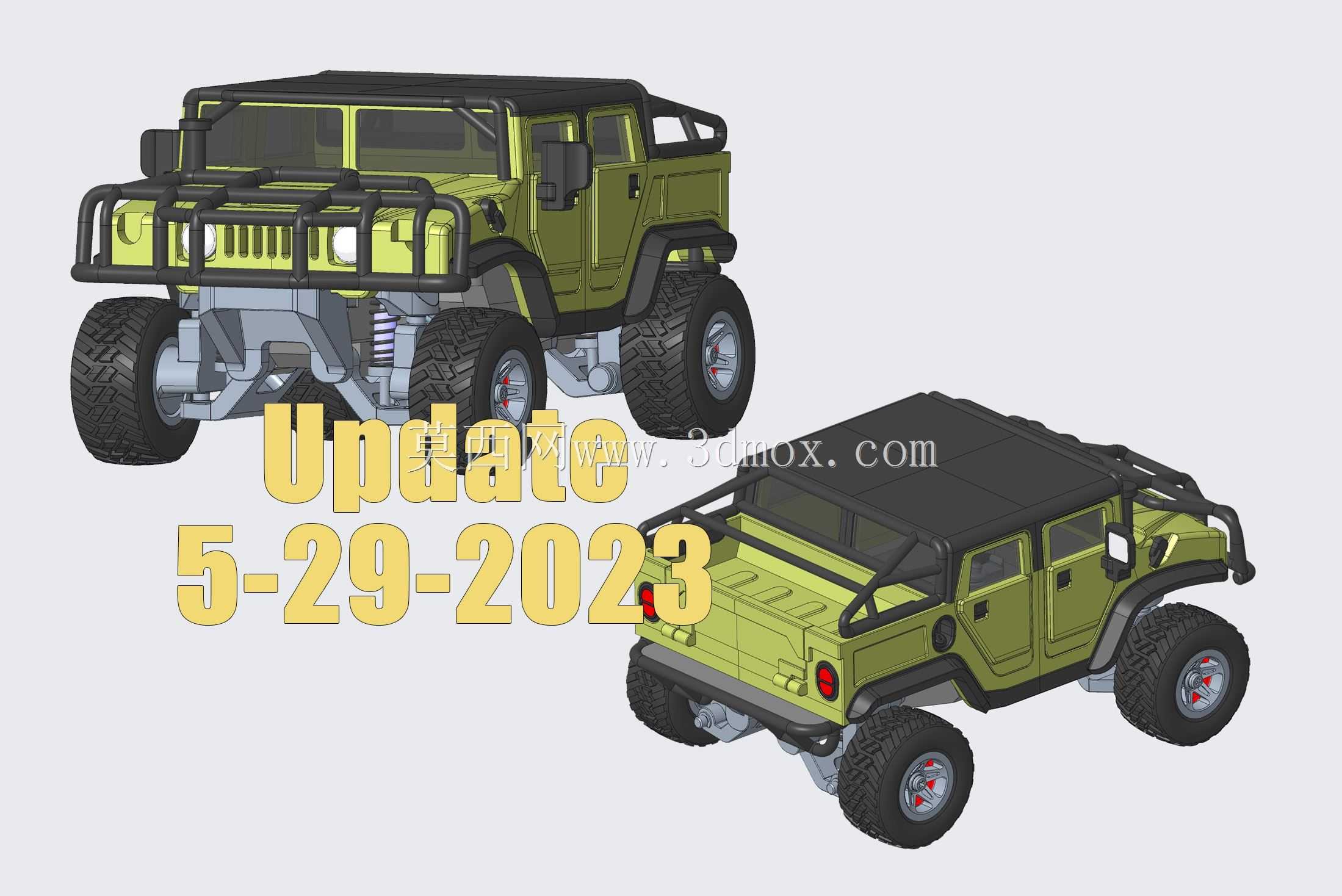

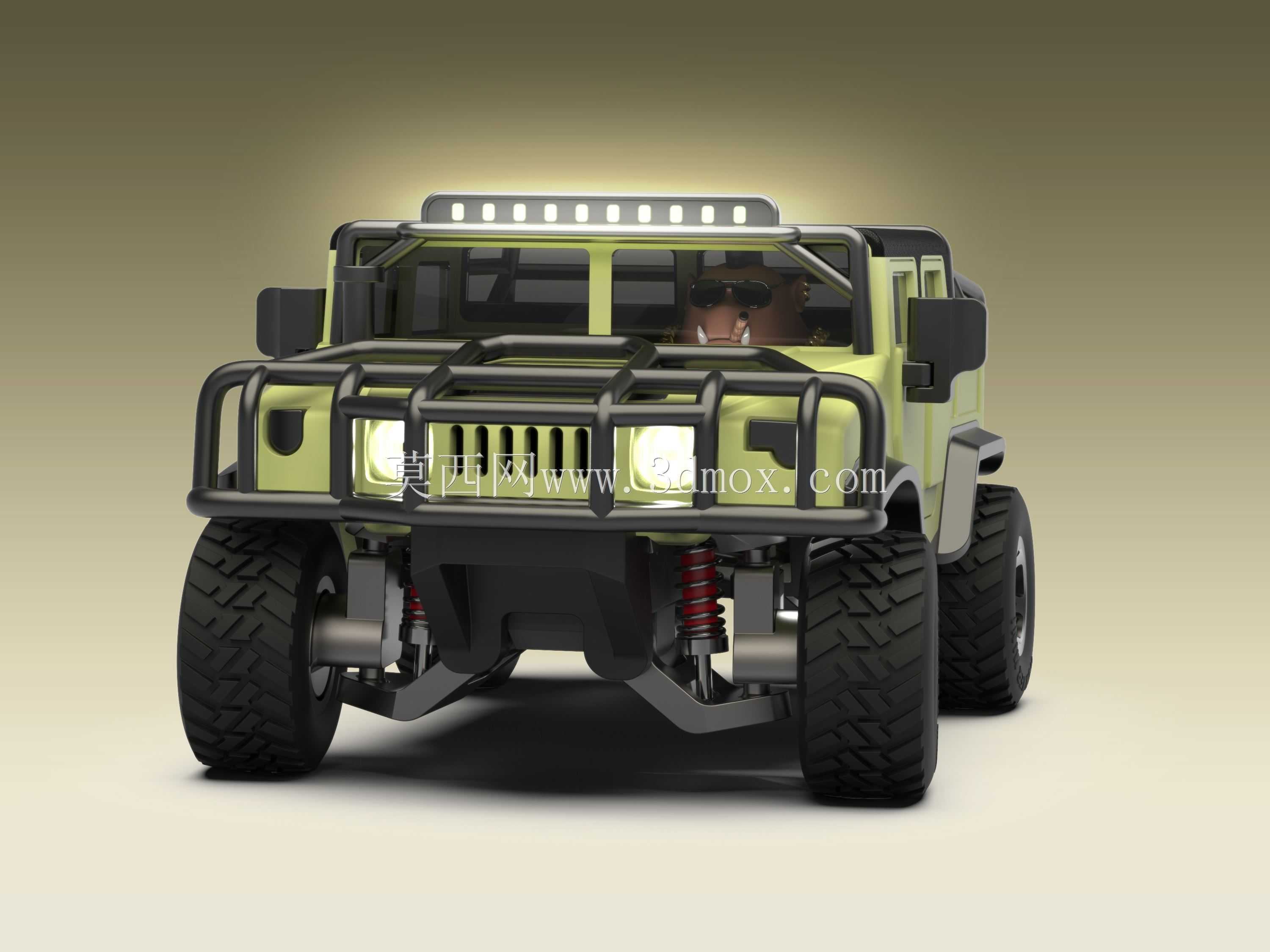

　　外形上，车辆保留了高车身、宽轮距、外露防滚架、前防护杠和大颗粒越野胎等特征，这些元素不仅强化视觉识别，也为内部机构留出空间。车顶、车门、货斗和前脸护板构成主要外观壳体，底盘则承担悬架、转向和车轮的安装基准。以手掌大小作为边界条件，整车宽度需要为前轮转向和悬架摆动预留侧向间隙，轴距则要保证前后桥布置后仍有足够的车身离地高度。轮胎外径、减振器高度和上下摆臂长度相互制约：轮胎过大将压缩轮拱空间，减振行程过长又会抬高重心，摆臂过短则会让轮距变化过于敏感。

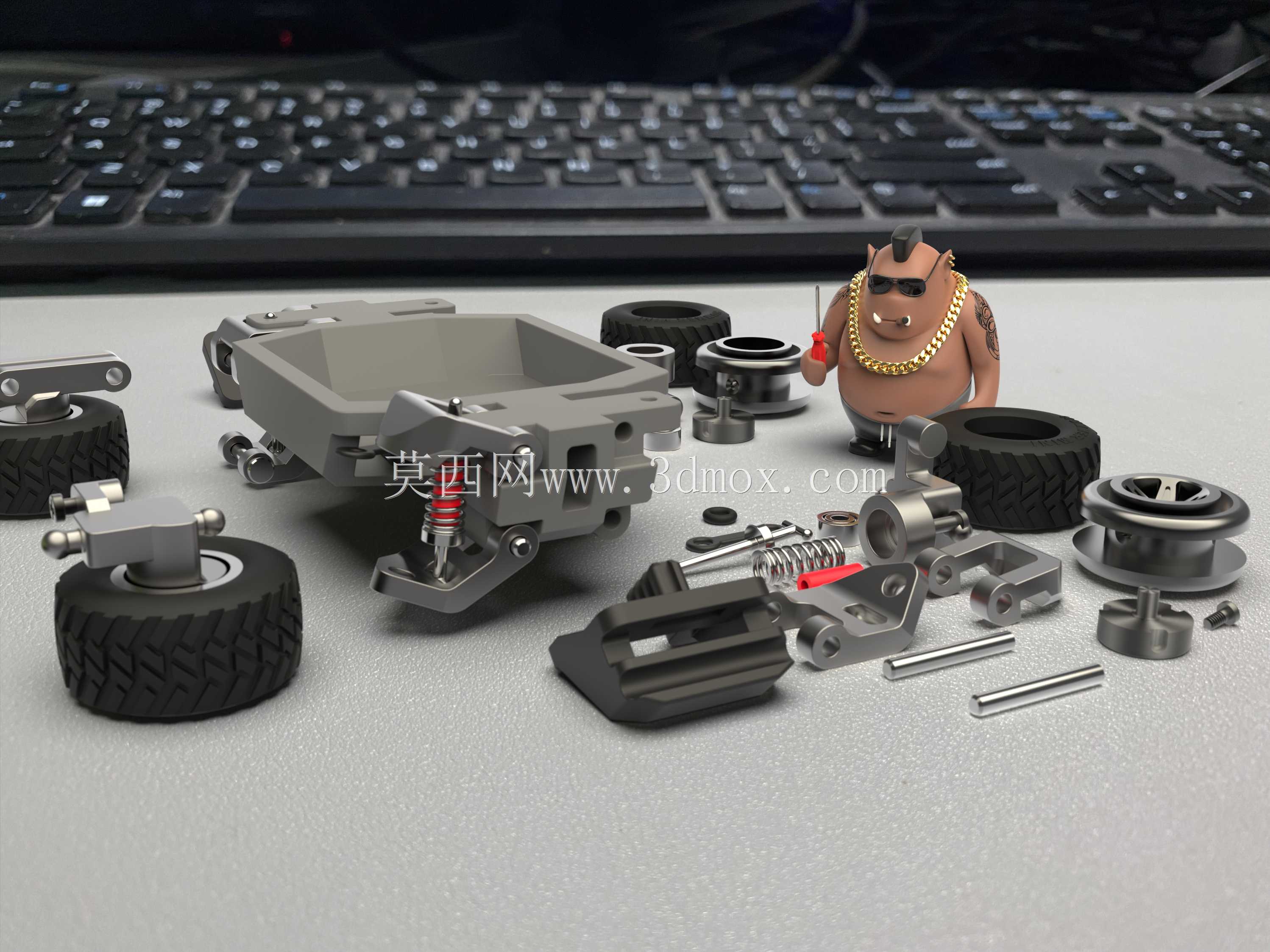

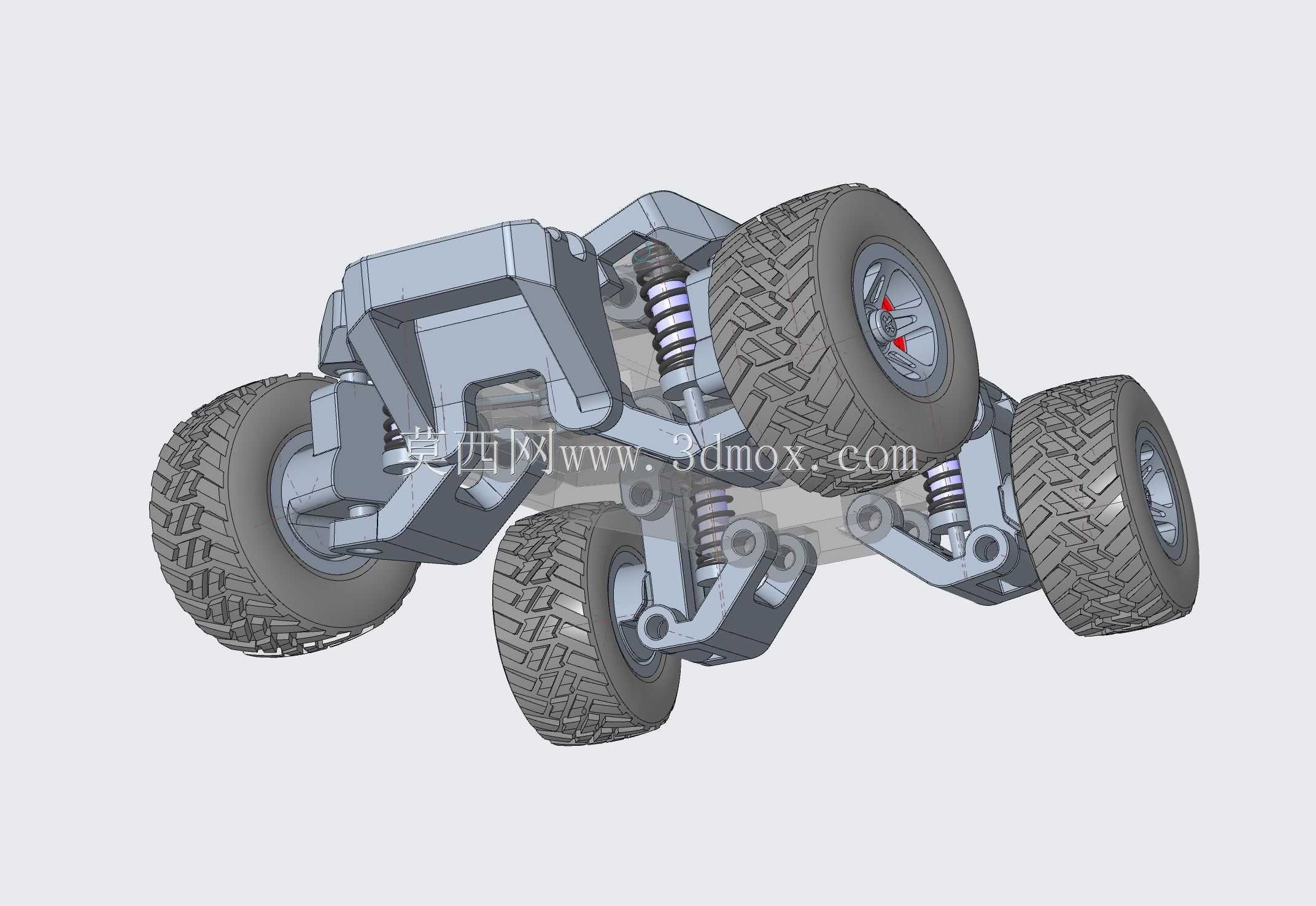

　　建模过程中，悬架硬点是核心。上叉臂、下叉臂与转向节的铰接轴线决定主销倾角、轮心轨迹和侧倾中心趋势；前后轮若都采用独立悬架结构，还需分别校核载荷传递路径。前轮承担转向与导向，后轮更强调随动支撑和接地连续性，因此连杆长度、减振器倾角以及限位块位置不能只按外观对称处理。车身外壳与底盘之间应保留拆装边界，方便检查齿轮、弹簧、销轴等小尺寸零件；活动关节处则要控制孔轴配合，过紧会导致悬架卡滞，过松又会产生虚位，使转向响应迟滞。

　　这类小型车模在结构表达上适合用于演示悬架运动包络、转向梯形布置和轮拱间隙校核。通过三维装配，可以在不加工实体零件的情况下旋转观察车轮处于满载、抬起、极限转向等状态时的空间关系，也能进一步导出运动件之间的干涉检查结果。对玩具产品开发而言，外观壳体负责风格与握持安全，底盘机构负责行驶性能，二者通过安装柱、螺钉位或卡扣边界连接；对教学与仿真而言，该模型则把抽象的阿克曼原理和双叉臂运动学压缩到一个可观察、可演示的紧凑载体中。
