起重吊装用带防脱舌片的羊角吊钩

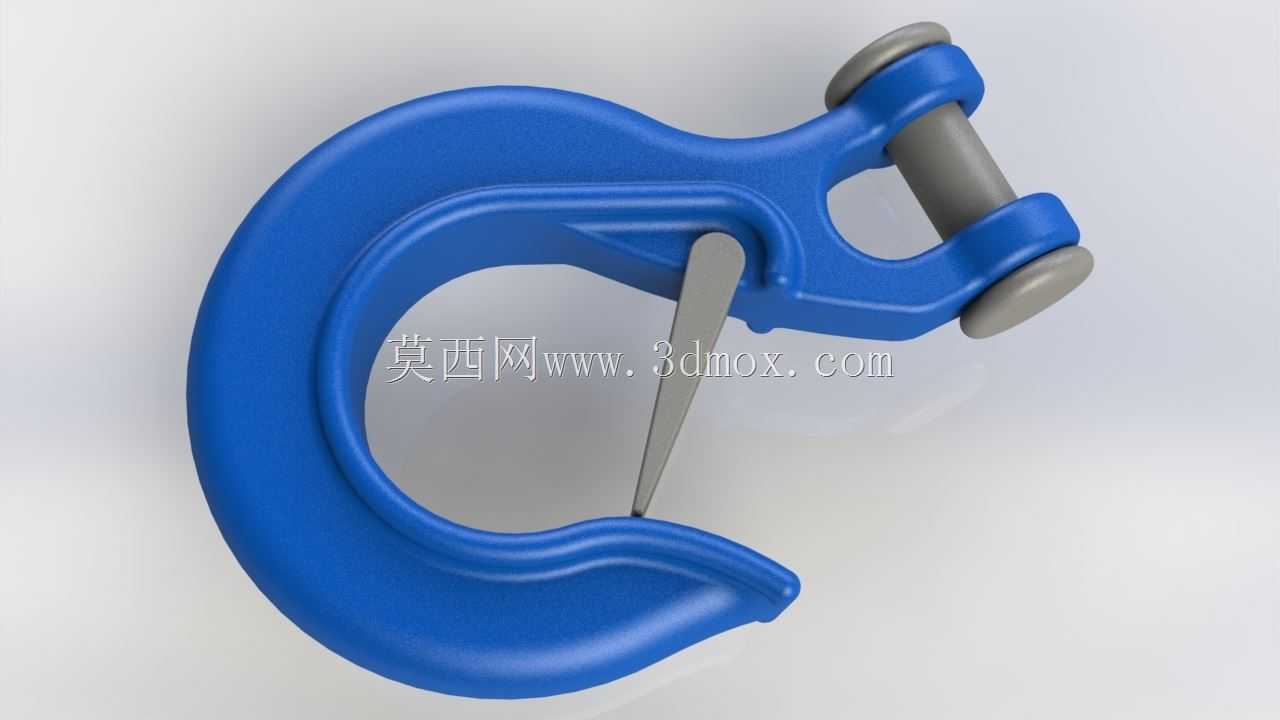

　　这类带防脱舌片的羊角吊钩，是车间吊装、港口装卸、工程机械索具配套里最常见的受力末端件，整套结构由钩体、顶部横销、防脱弹片三部分装配而成，建模时需要把三者的装配间隙、转动配合关系全部还原，不能只做单一钩体曲面。

　　从实际使用场景看，吊钩上端的双耳叉口通过横销直接和吊装链条、卸扣或者钢丝绳索具连接，横销两端做限位台阶，装入后轴向不会窜动，钩口位置的弹性舌片常态下靠自身弹力抵在钩尖内侧，把钩口开口完全封闭，挂入吊环、吊链之后舌片自动回弹，能避免吊装过程中索具从钩口滑脱，是起重安全规范里强制要求的防脱结构。

　　设计这套结构时，钩身的C形弯曲段是核心受力区域，曲面过渡不能出现尖角突变，钩身内侧承载弧线要按照索具挂入后的接触轨迹做顺滑曲率，从钩底承载区往钩尖方向截面逐步收窄，既保证钩底受拉、受弯的强度冗余，也控制整体自重。顶部双耳叉的开档尺寸要匹配配套卸扣或者链环的宽度，横销的直径和叉耳孔做间隙配合，保证吊钩可以绕横销小角度自由摆动，适配吊装时不同的起吊角度。防脱舌片采用薄钢板弯折成型，上端铰接在钩身靠近叉口的位置，舌片下端搭在钩尖内侧，按压时可以向内翻开让出挂索空间，松开后自动复位，建模时要预留舌片转动的运动空间，避免和钩体内壁发生干涉。

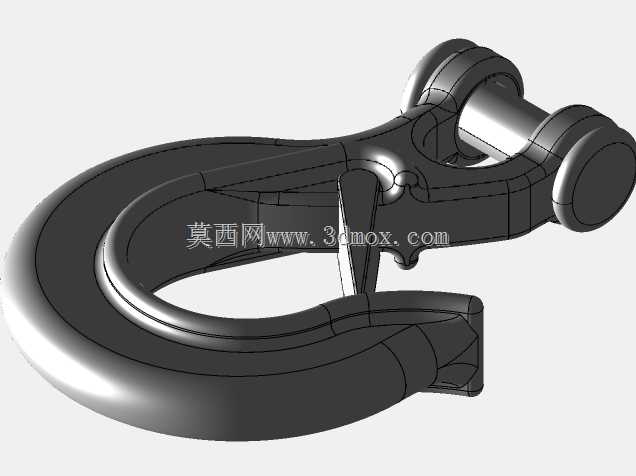

　　外形边界上，钩体整体呈C形开口结构，顶部双耳平行布置，横销轴向宽度略大于双耳外侧间距，钩身最大轮廓集中在弯曲圆弧段，安装时上端横销穿入索具连接环后做端部锁止，钩口下方预留足够的索具挂入空间，整套吊钩可以围绕横销在吊装平面内自由偏转，适应起吊时重物的姿态微调。建模过程中钩身的变截面扫略、叉耳与钩身的融合过渡、舌片的铰接位置都需要反复调整曲率，保证应力流线沿钩身连续分布，避免截面突变带来的应力集中，同时还原各零件之间的装配配合关系，完全符合起重吊具的实际结构逻辑。
