医用一次性注射器逆向结构设计

　　这款针筒类耗材的结构还原，核心围绕临床注射、药剂抽吸、实验室定量移液这几类高频场景展开，日常护理中配药、肌注、采血留样，乃至工业点胶工位的小容量定量送料，都会用到同构型的推注结构。整套构件没有额外加装独立橡胶密封环，密封逻辑完全依托筒体内壁和活塞外缘的过盈配合实现：建模时特意将筒体内径设置为略小于活塞公称外径，过盈量控制在1.266%区间，依靠PE塑胶本身的弹性形变，让活塞外圆全程贴紧筒壁，既可以阻止液体从活塞间隙渗漏，又能保证推杆推进、回抽时的阻尼手感均匀，不会出现卡滞或者打滑漏液的问题。

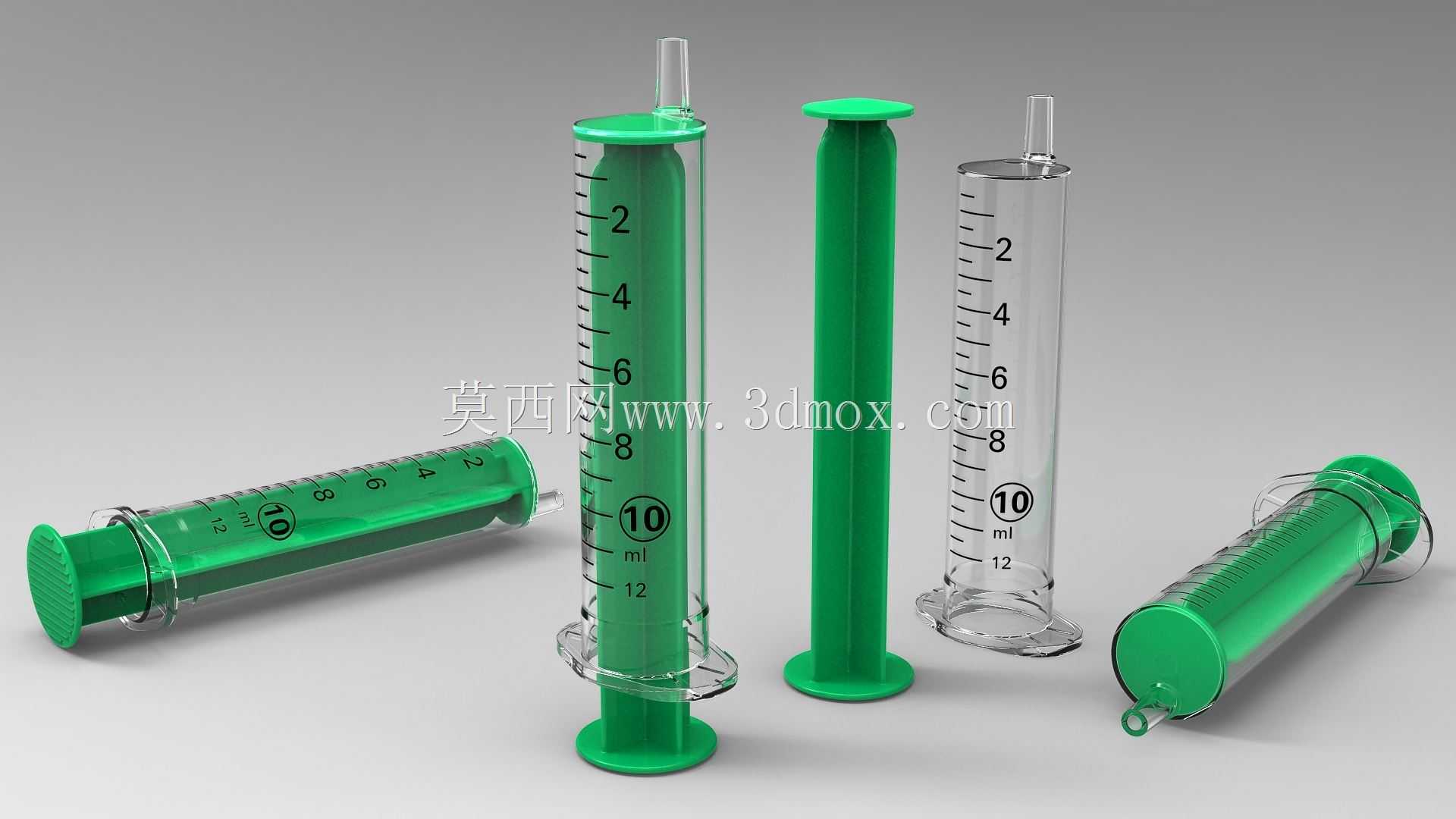

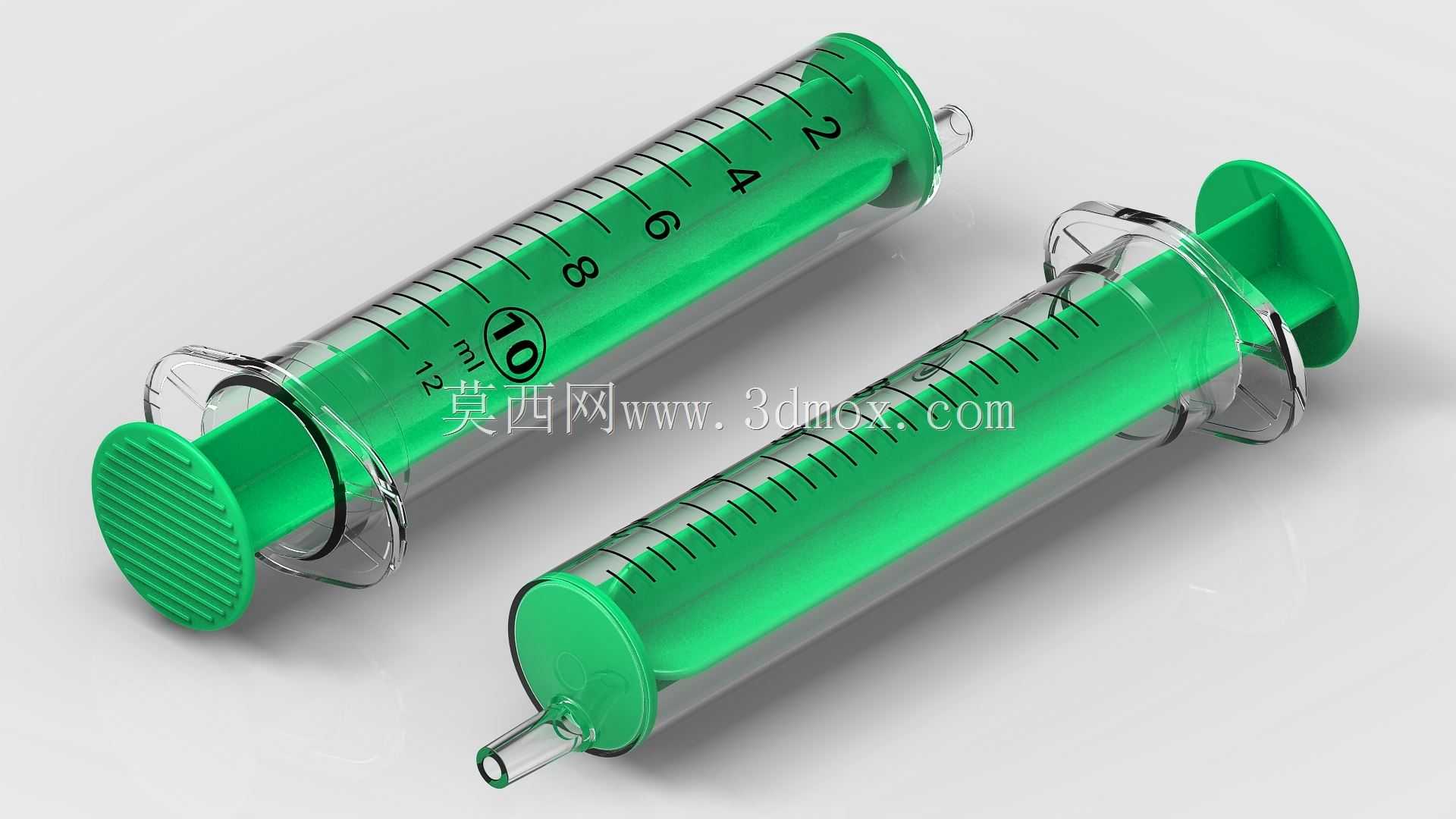

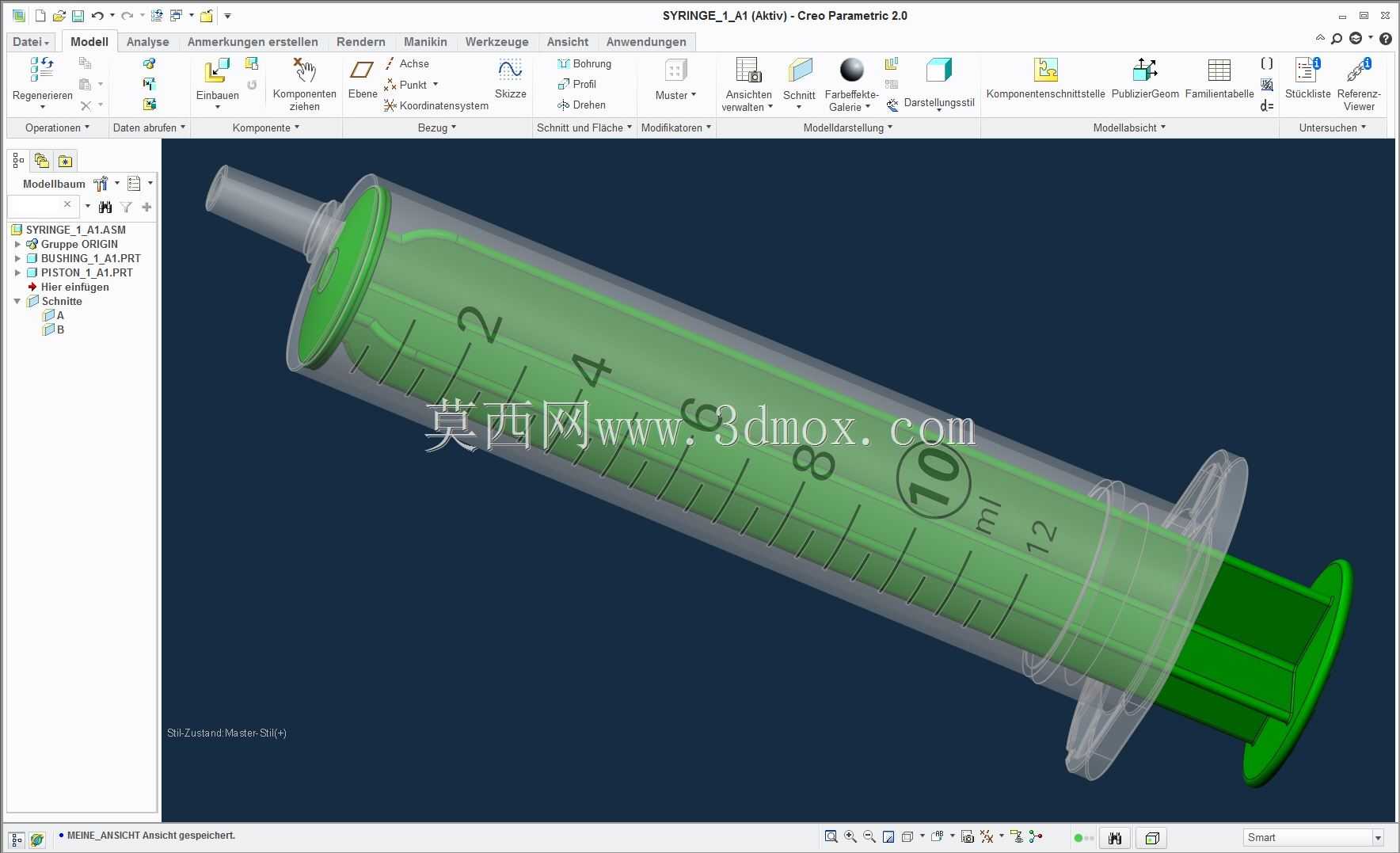

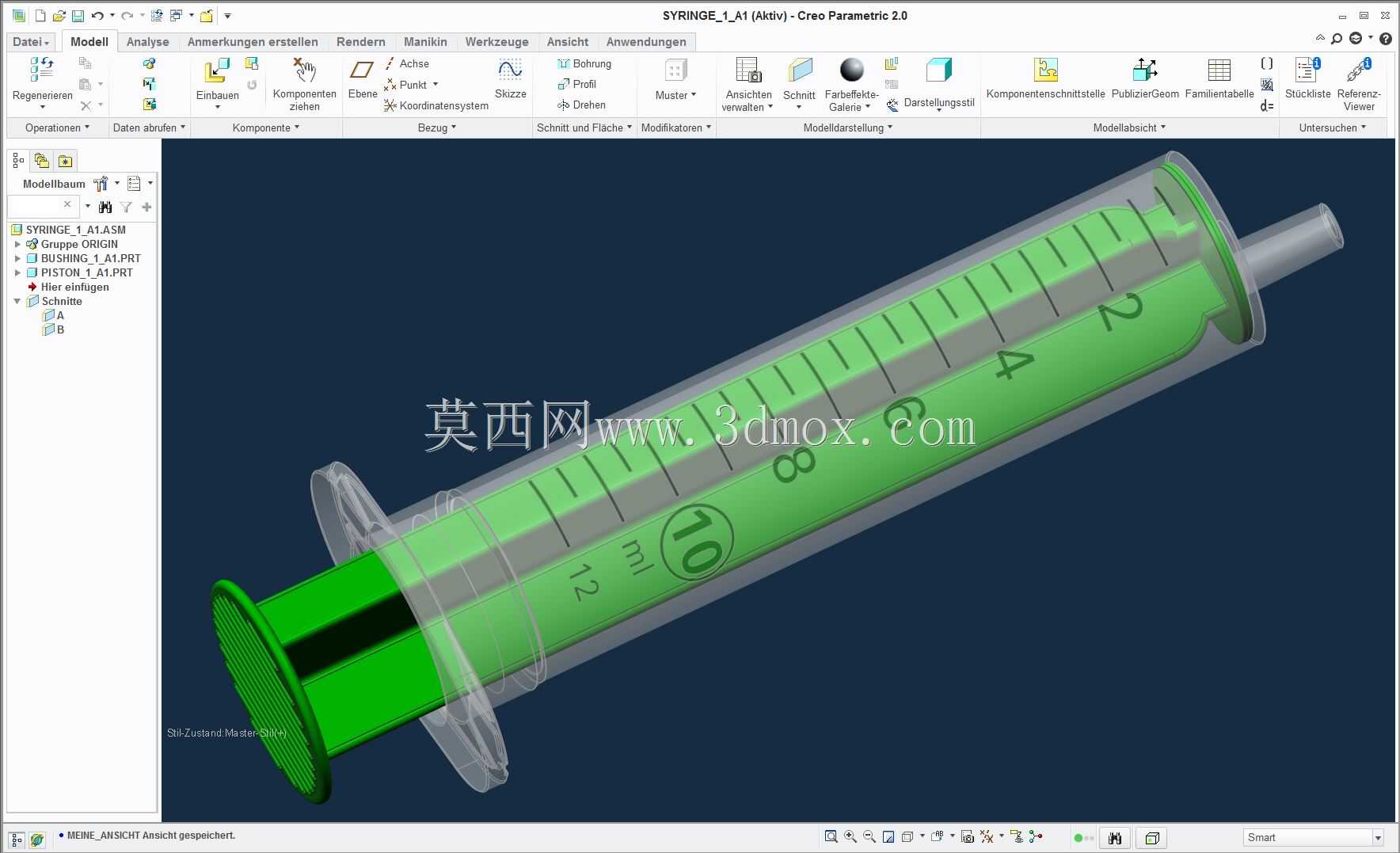

　　从外形边界来看，常规10ml规格针筒的筒体总长控制在110mm上下，筒体最大外径约14.5mm，前端出料乳头的外径做了标准鲁尔接头尺寸，可适配通用注射针头或者移液吸头；尾部的指挡翼片向两侧延展，总宽度控制在32mm，刚好适配医护人员两指夹持的操作空间，推杆末端的推片直径约22mm，表面做了防滑格栅纹路，拇指按压时不会滑脱。建模过程中先对成品样件做三维扫描逆向，先提取筒体的外轮廓曲面，再偏移壁厚得到内腔曲面，刻度标识沿筒体轴向均匀排布，每小格对应0.2ml容量，长刻度线对应整毫升数，标识字符随曲面做包覆处理，和实际成品的印刷位置完全对齐。

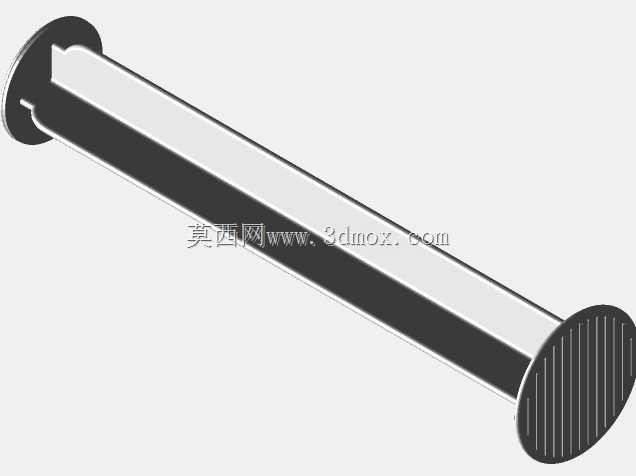

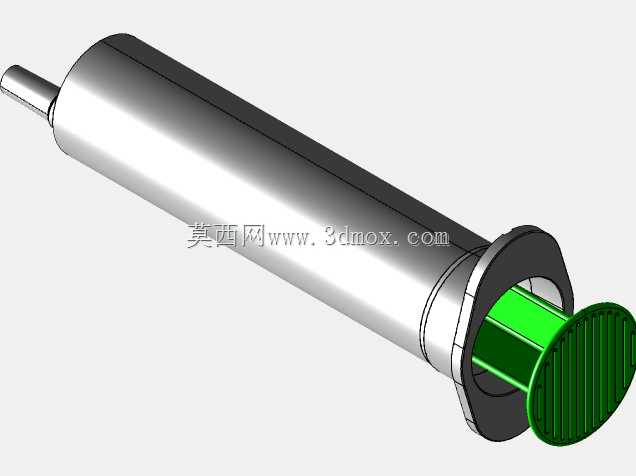

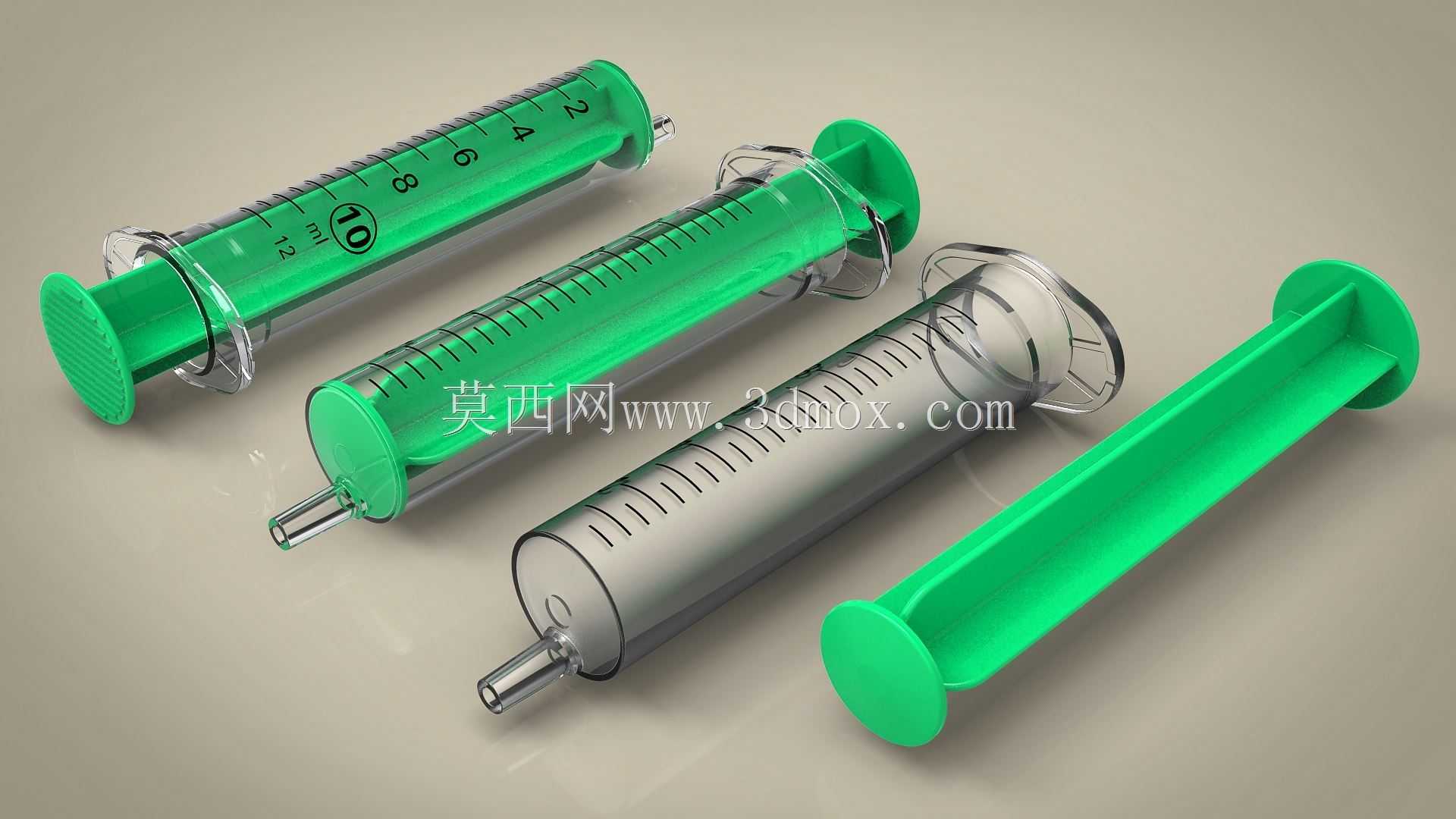

　　结构拆分上整套模型仅包含针筒筒体与活塞推杆两个独立部件，没有多余装配零件，筒体前端的乳头做了加厚处理，避免插接针头时出现应力开裂；筒体尾部的卷边凸缘用来限位活塞，防止推杆过度回抽直接从筒体内脱出。活塞头部的两道环形凸棱是密封的核心受力区，过盈装配后凸棱被筒壁轻微挤压，形成两道环形密封带，即便抽吸带有微小颗粒的混悬药剂，也不会出现回流泄漏。这类结构设计完全适配注塑量产工艺，筒体采用透明医用级PP料保证刻度可视，活塞推杆采用PE料兼顾弹性与结构刚性，建模时所有转角都做了R0.3以上的圆角过渡，规避注塑件应力集中开裂的风险，装配验证时推杆全程行程无卡顿，活塞到达筒体前端极限位置时可以把筒内残液余量控制在0.05ml以内，完全满足临床注射的剂量精度要求。
