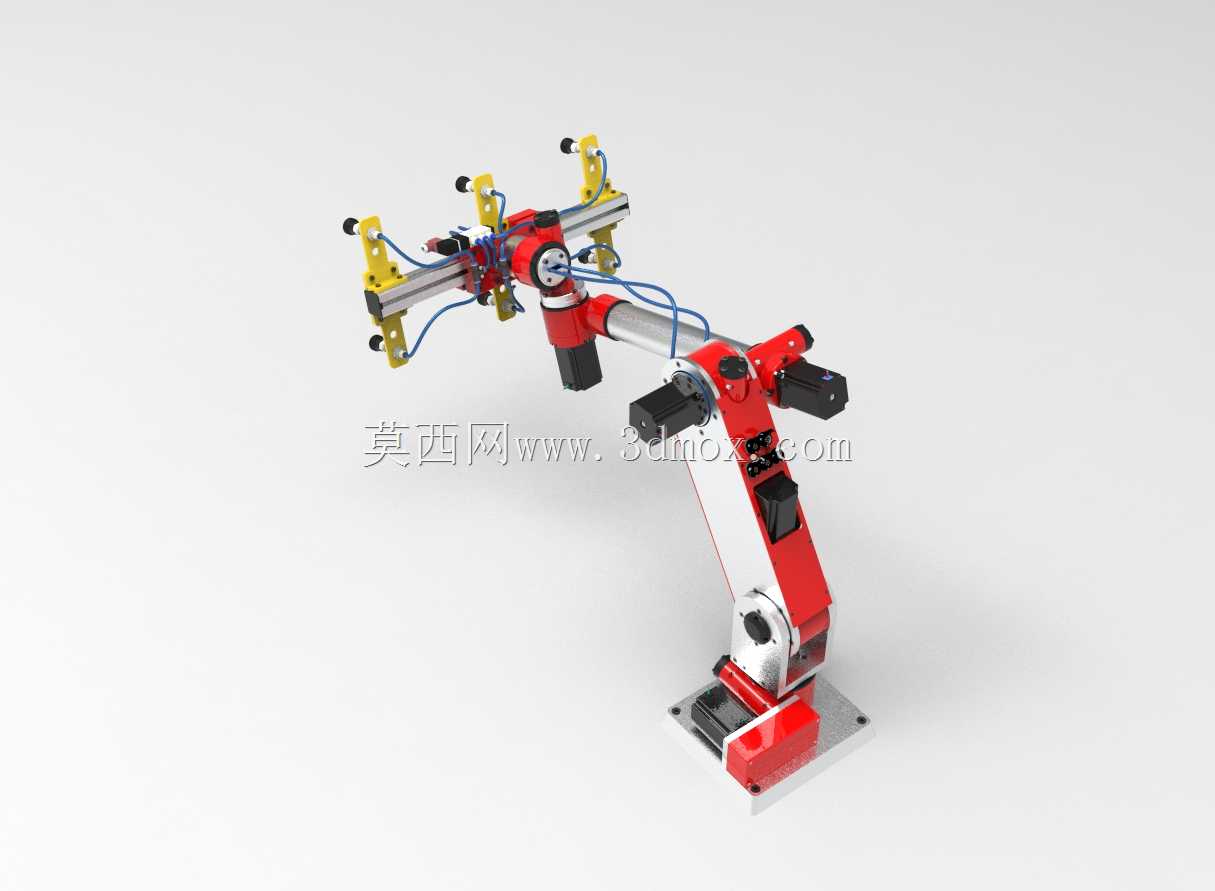

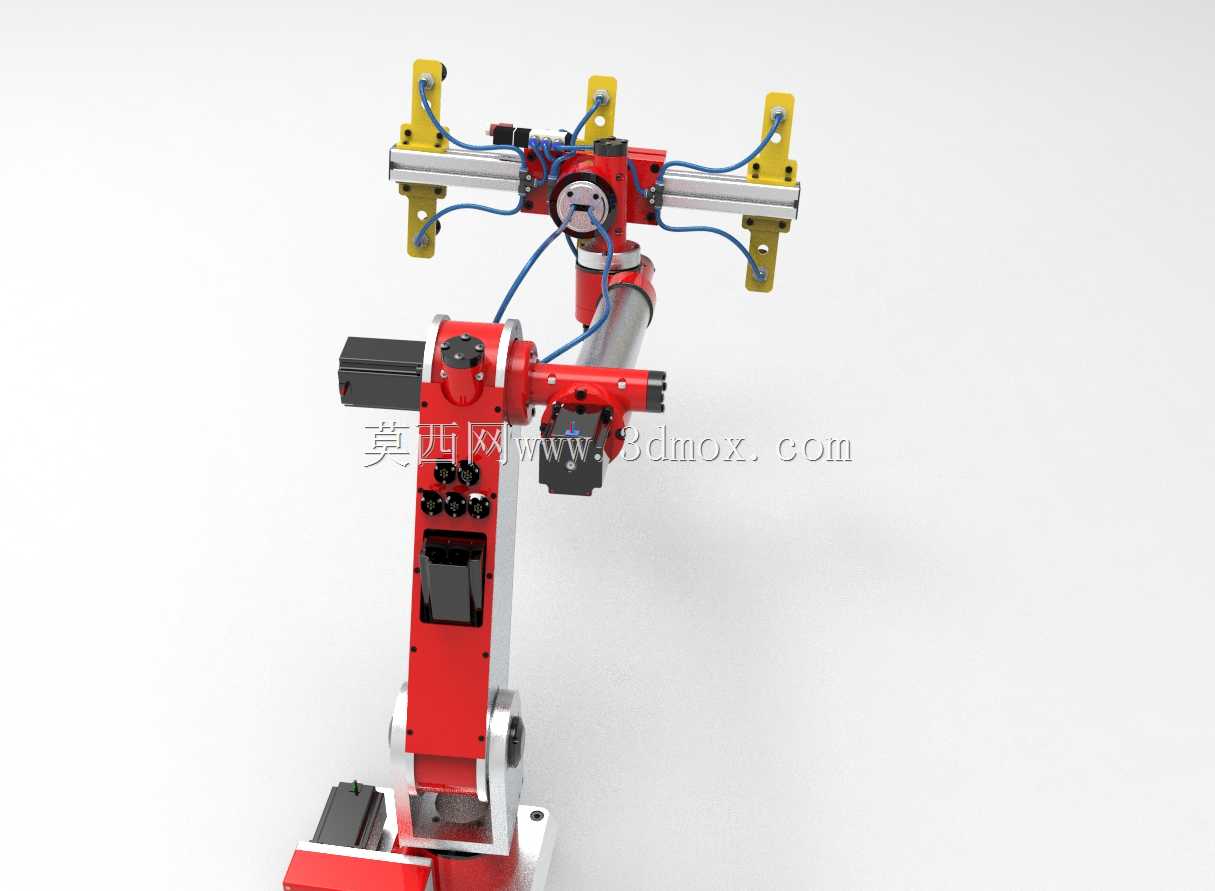

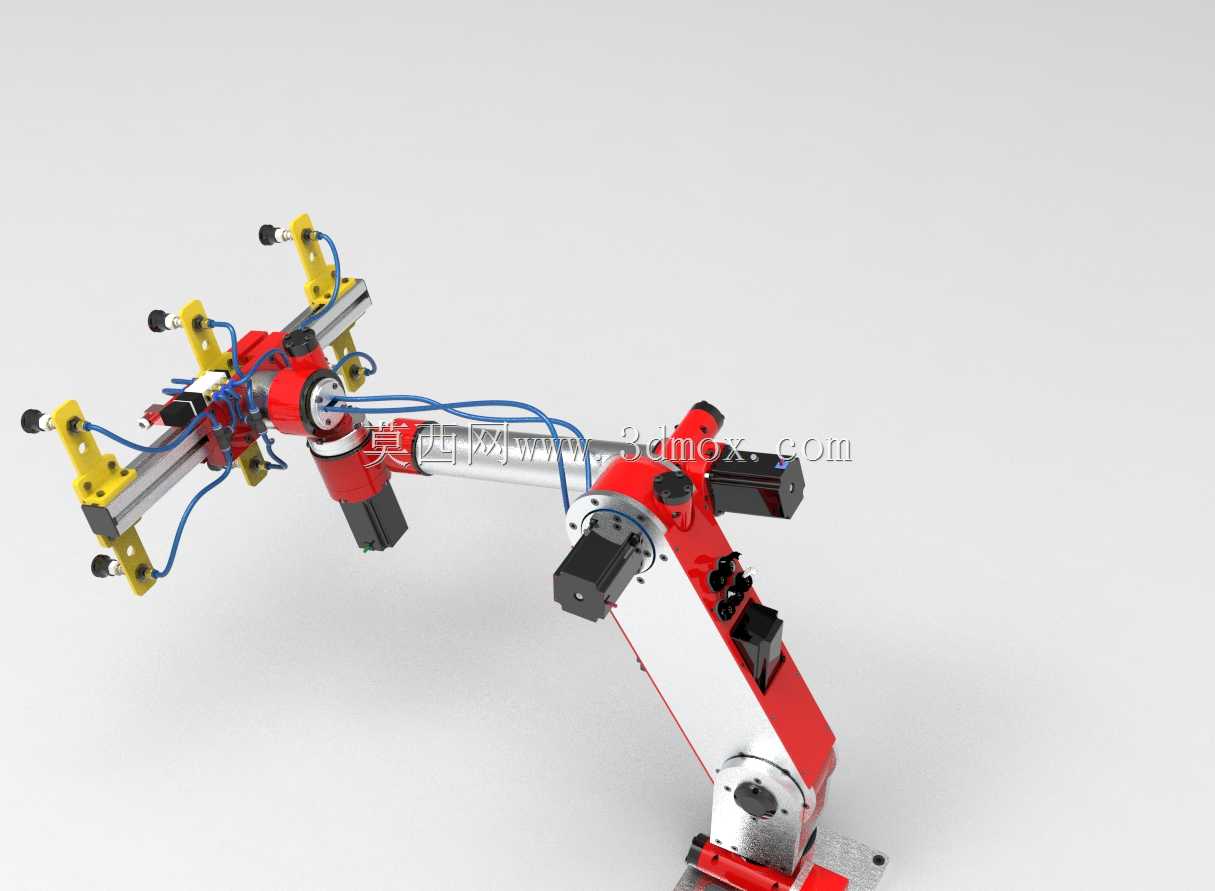

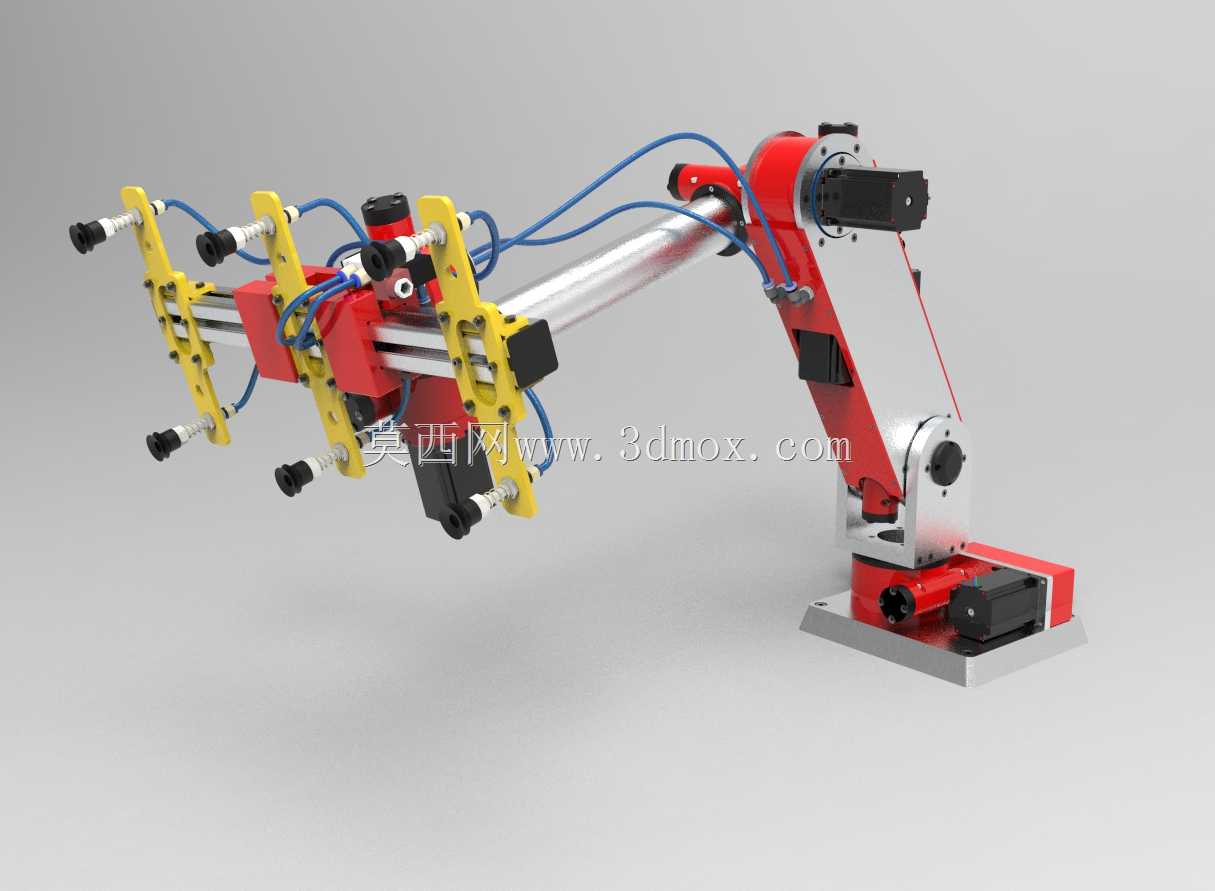

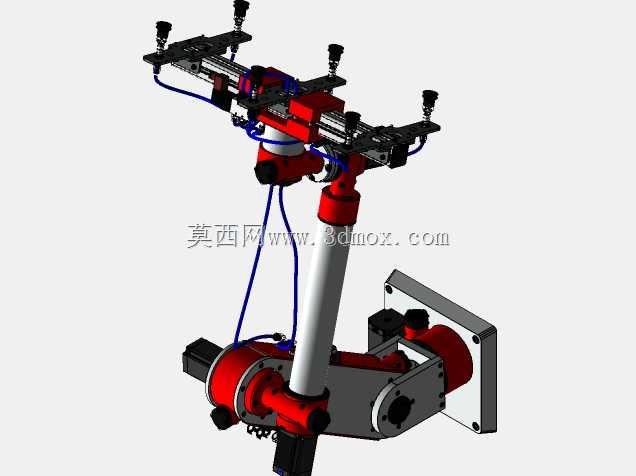

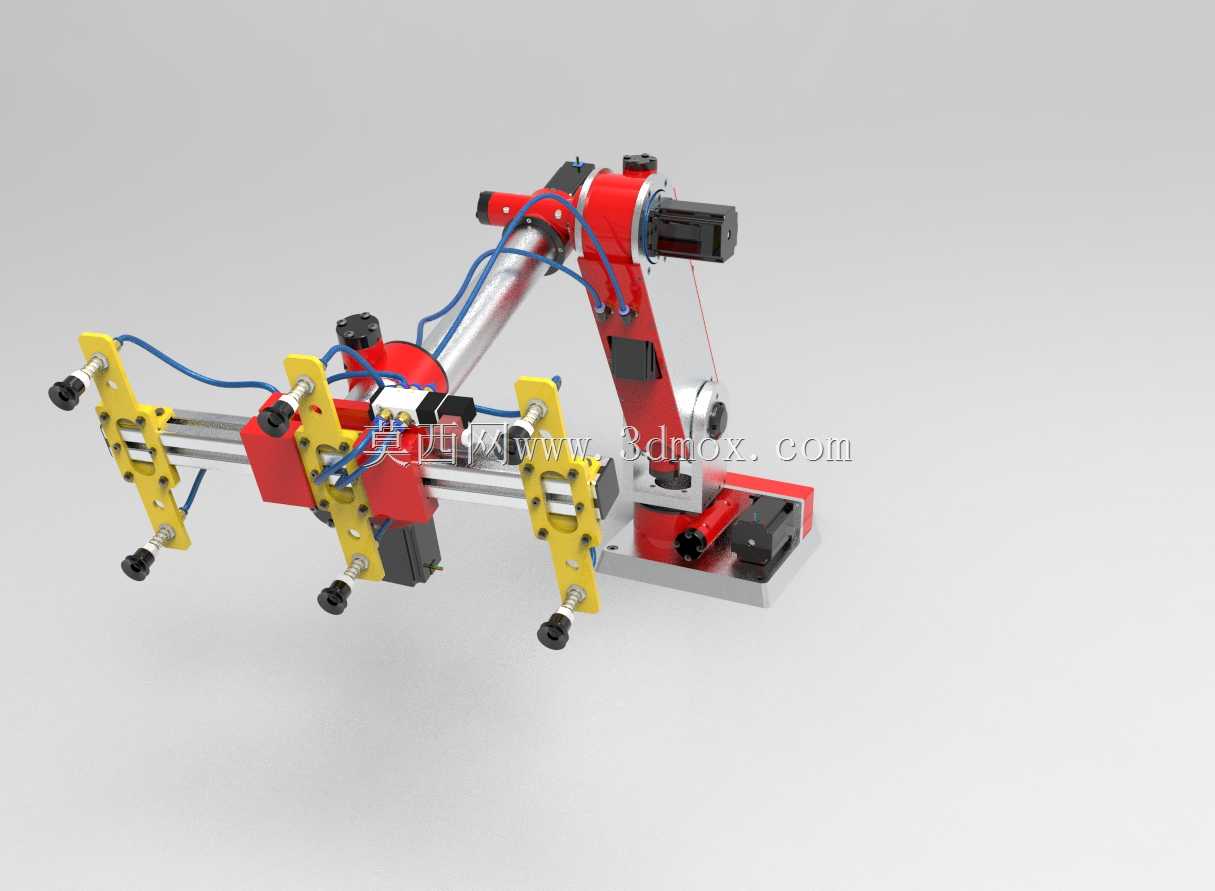

带吸盘末端执行器的五自由度工业机械臂

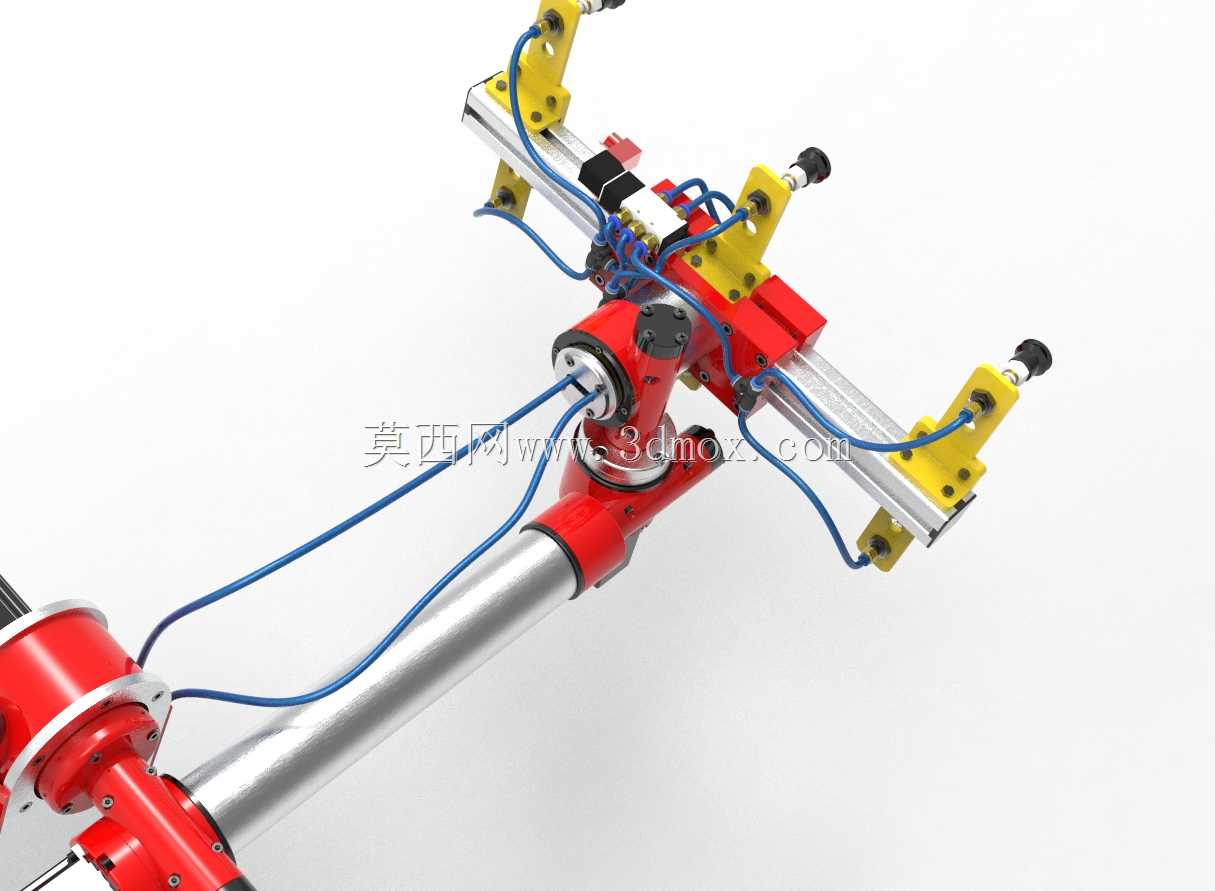

　　该五自由度机械臂采用关节串联构型，底座为固定式安装结构，可通过地脚螺栓或过渡法兰固定在工作台、流水线侧边或自动化工位机架上，安装基准面预留标准连接孔位，适配多数轻型装配工位的布局边界。整机臂展覆盖中小型工件的作业半径范围，关节处采用伺服驱动单元配合减速机构，可实现底座回转、大臂俯仰、小臂俯仰、腕部摆动与末端旋转五个方向的独立运动，各关节运动行程经过限位校核，避免作业过程中臂体与周边防护栏、输送线发生干涉。末端搭载四组真空吸盘执行器，吸盘通过可调支架固定在末端安装梁上，支架间距可根据待抓取工件的外形尺寸灵活调整，气动管路沿臂体走线槽规整布设，配套真空发生器与电磁阀组件，可完成薄板、包装盒、小型注塑件、平整面板类工件的拾取、

　　移载与码放动作，常见于3C电子装配线、轻工包装工位、板材上下料场景，替代人工完成重复性取放作业，降低人工搬运的劳动强度。设计阶段优先考量关节负载与臂杆自重的平衡，大臂与小臂采用轻量化杆件搭配加强筋结构，在保证结构刚性的前提下控制运动惯量，关节连接处采用交叉滚子轴承或标准回转支承，抵消悬臂负载带来的倾覆力矩，末端法兰预留通用安装孔位，除吸盘夹具外也可换装夹爪、焊枪、涂胶头等执行部件，拓展焊接、喷涂、装配等不同工艺用途。臂体的走线采用内置与外置拖链结合的方式，气管与电机线缆沿臂杆侧面固定，关节活动段预留足够弯折余量，避免反复回转过程中管路出现弯折磨损。底座内部集成驱动电机与传动组件，重心偏低，保障机械臂高速启停过程中的整机稳定性，

　　各运动轴的运动范围在三维建模阶段已通过运动仿真校验，确认极限姿态下无结构碰撞，吸盘末端的吸附面与臂体腕部的同轴度经过公差匹配，保证抓取工件时的姿态精度。整机结构拆分清晰，各关节模组、臂杆、末端夹具均为独立可拆部件，便于后期维护更换易损件，也可根据现场工位的作业高度调整底座垫高尺寸，适配不同高度的输送线对接需求，在轻型自动化产线中可作为独立搬运单元，也可多台协同组成分拣、码垛工作站。
