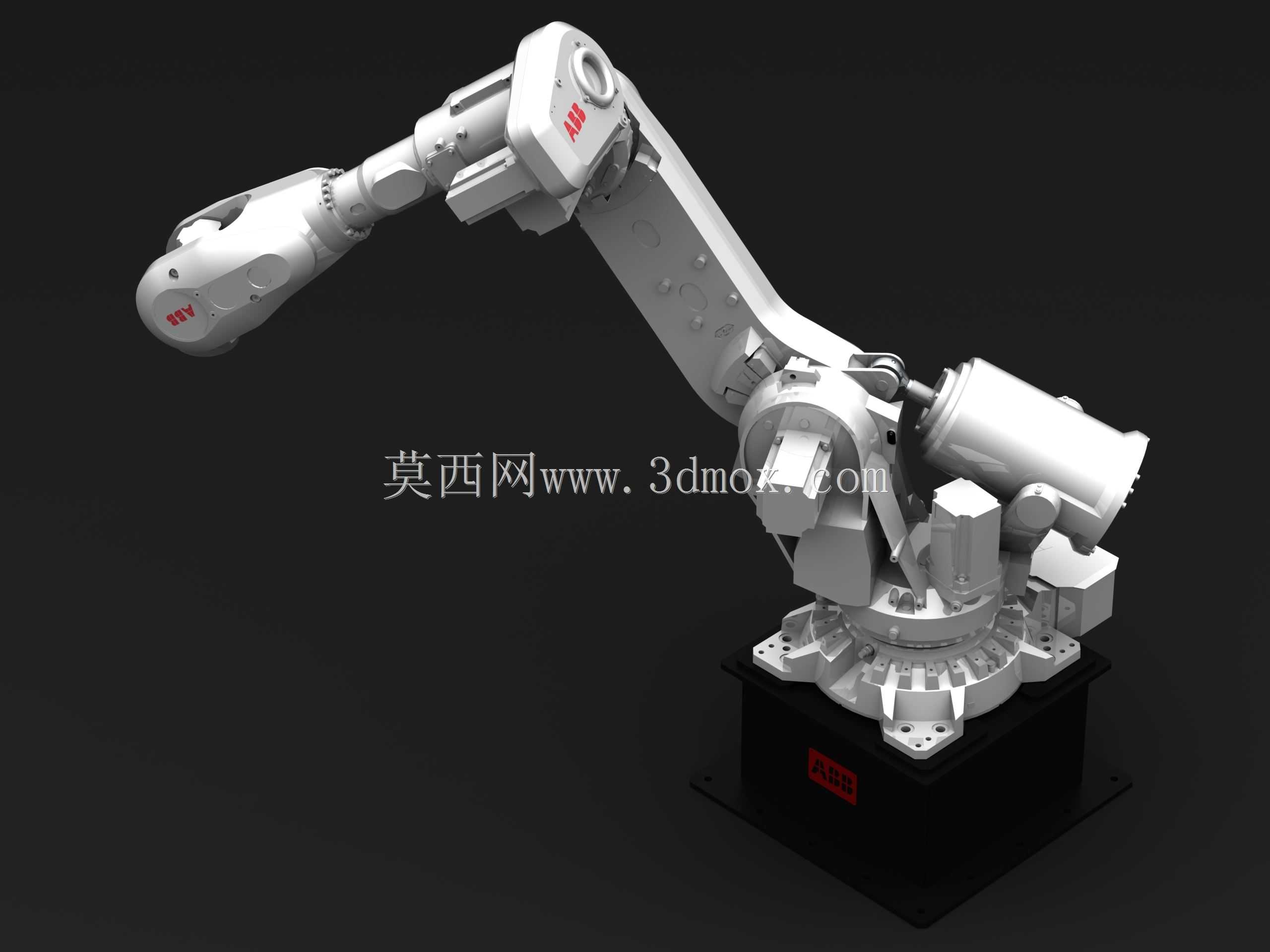

ABB重载六轴铰接工业机械臂结构

　　这套重载六轴铰接机械臂的结构还原，核心面向汽车整车焊装线、重型工件码垛工位、大型铸件上下料以及厚板激光复合焊接这类大负载连续作业场景展开。做结构梳理时最先要敲定的是底座安装边界：底部方形基座预留了整圈地脚螺栓沉孔，现场做混凝土预埋或者钢结构工装平台对接时，必须保证基座安装面的平面度公差控制在0.2mm以内，避免大臂伸展满负载时底座出现附加倾覆力矩，长期运行引发固定螺栓疲劳松动。从臂体构型来看，整套机构采用经典的六自由度串联铰接布局，腰座回转关节承担整臂水平方向的大范围转向，大臂俯仰关节内置大扭矩驱动单元，小臂、腕部的三个关节依次实现末端姿态的任意调整，末端法兰可以快速切换焊枪、重载夹爪、真空吸盘或者打磨动力头，

　　适配不同工序的作业需求。建模过程中特意把各关节的铰接配合间隙、驱动电机与减速器的安装位、臂体内部走线的预留腔道都做了实体还原，没有做简化省略——实际产线集成时，机械臂周边的安全围栏距离、工件变位机的摆放位置、配套管线包的弯曲半径，都要和臂体全伸展状态下的运动包络做干涉校验，尤其是腕部带着末端工具做极限姿态翻转时，不能和周边工装、输送线体发生磕碰。臂体的外形采用流线型包覆设计，既可以阻挡焊接飞溅、车间粉尘进入关节内部，也能减少高速运动时的风阻晃动；关节处的密封法兰、检修端盖都按实际装配关系做了对位，后期做维护仿真时，可以直接模拟减速器更换、电机拆装的操作空间，不用再额外补建结构。针对重载工况，大臂和小臂的铰接支座处做了加厚的筋板布局，

　　底座回转支撑的承载面宽度也对应大负载需求做了加宽，整机落地后不需要额外做高架支撑，只要固定面强度达标即可投入工位布局。在做产线前期规划时，这套三维结构可以直接导入仿真环境，验证不同工位下的臂体可达性：比如焊装车间里车身侧围的焊点分布跨度大，靠该型号机械臂的大臂伸展范围，单台设备就能覆盖以往两台中小负载机械臂的作业区域，减少产线的设备投入成本与工位占地面积；重型机床上下料场景中，臂体的高负载能力可以直接抓取整箱重型铸件毛坯，不用额外拆分工件工序，配套的夹爪安装法兰的孔位、定位止口都在模型里做了精准还原，设计末端执行器时可以直接匹配接口尺寸，省去反复测绘实机的步骤。关节处的驱动单元布局也参考了实机的配重逻辑，将大重量的驱动部件尽量靠近关节回转中心，降低运动过程中的转动惯量，让高速启停时臂体的运行轨迹更平稳，减少末端抖动对焊接精度、搬运定位精度的影响。
