原木锯切加工自动化生产线

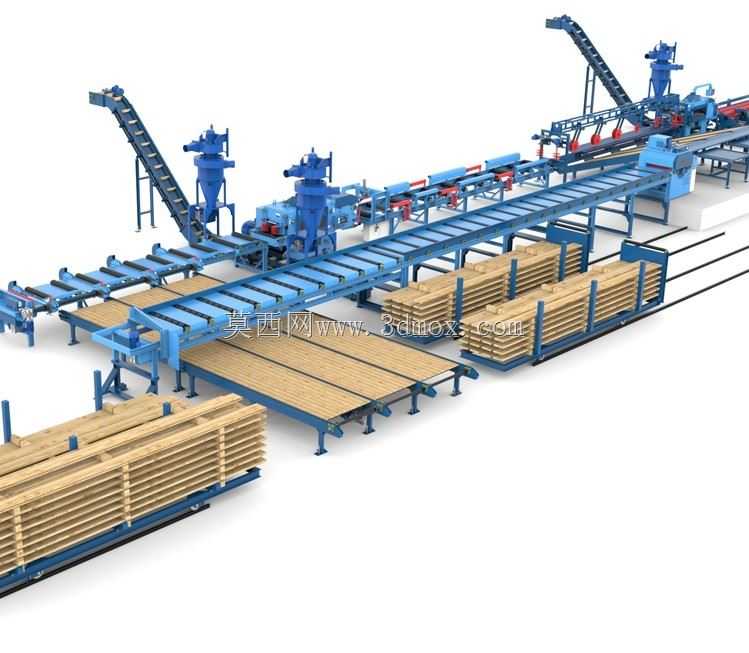

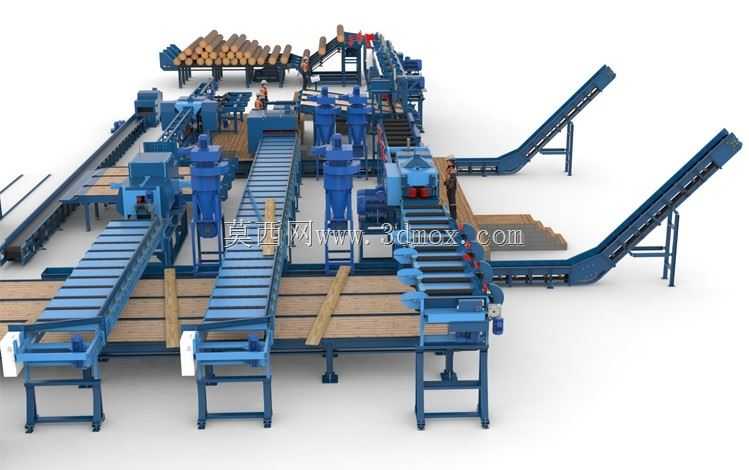

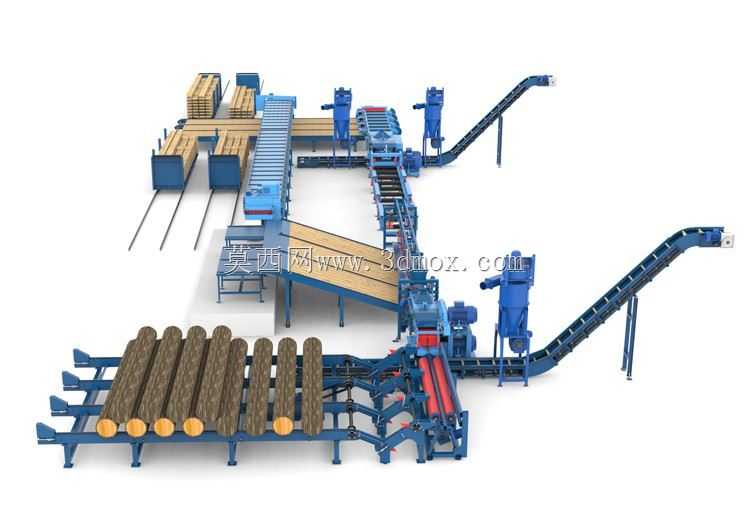

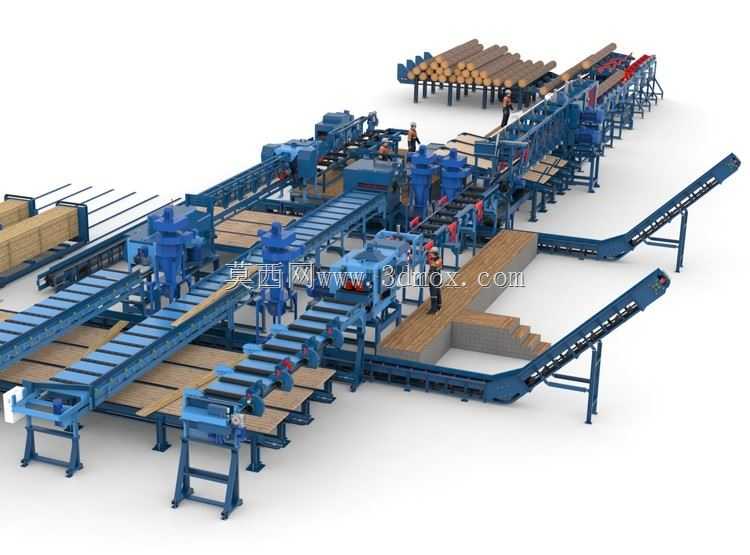

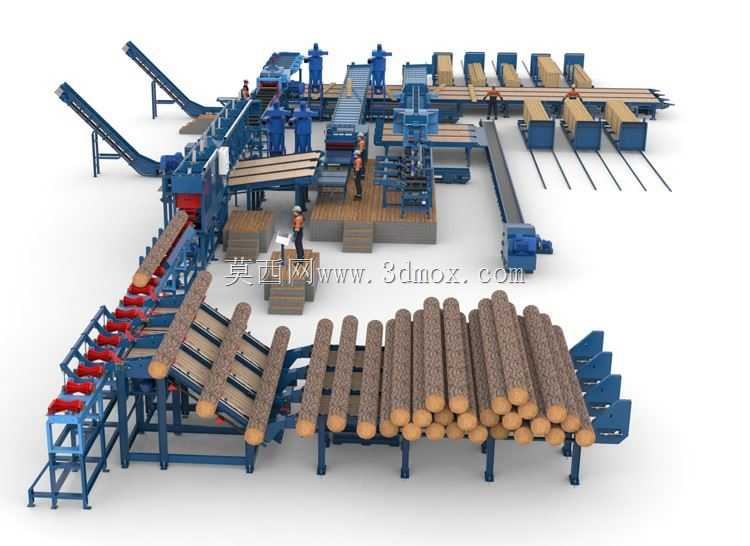

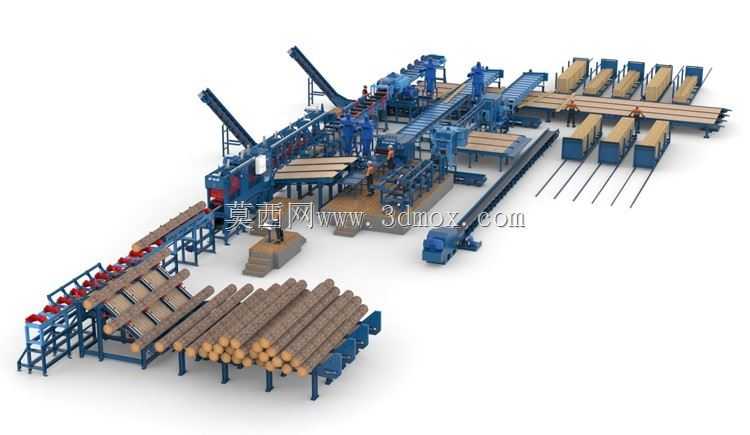

　　这套原木加工产线主要面向制材厂、木材加工园区和规模化板材生产车间，用于将进场原木完成上料、定位、输送、锯切、分料和后续出料衔接。现场布置时，产线沿原木流向展开，前段设置原木暂存与阶梯上料结构，能够把成捆堆放的圆木逐根分离并送入加工工位；中段集中布置多组锯切主机、夹持输送机构和导向限位装置，保证原木在高速进给过程中保持稳定姿态；后段通过辊道、链条输送和分流托架，把加工后的木料按路径送出，减少人工搬运和跨工位等待。

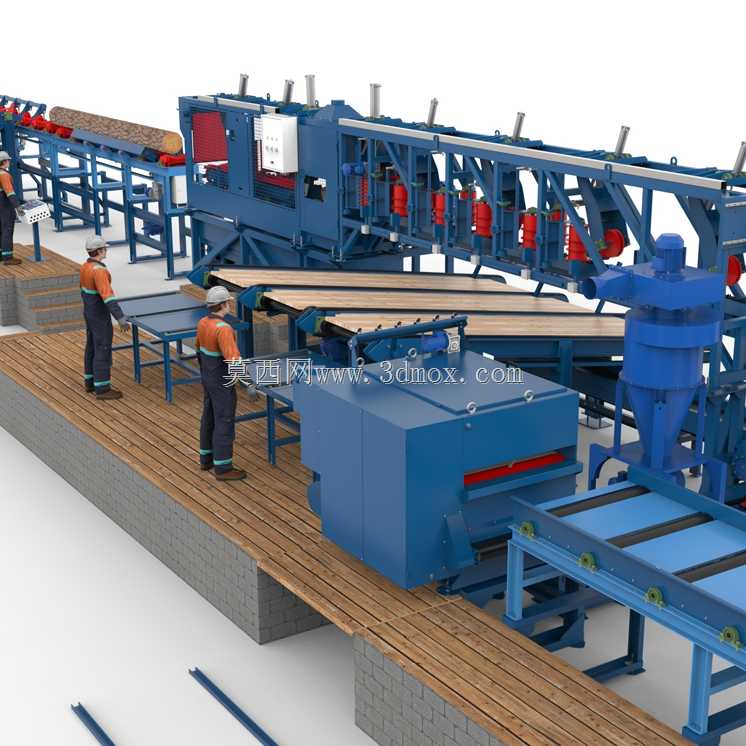

　　从结构设计角度看，产线最需要处理的是长圆木的大尺寸、大重量和不规则外形。原木直径、弯曲度和端面状态差异较大，因此上料区采用倾斜承托架与挡料、分料机构配合，避免多根木料同时进入；输送段使用长距离辊道和链条牵引，支撑间距按照原木挠度和输送稳定性设置，防止木料在进给中跑偏、翘起或卡滞。锯切区域附近设置可调夹持与侧向定位结构，使不同规格原木能够在进入刀具前完成对中，降低锯切偏差。

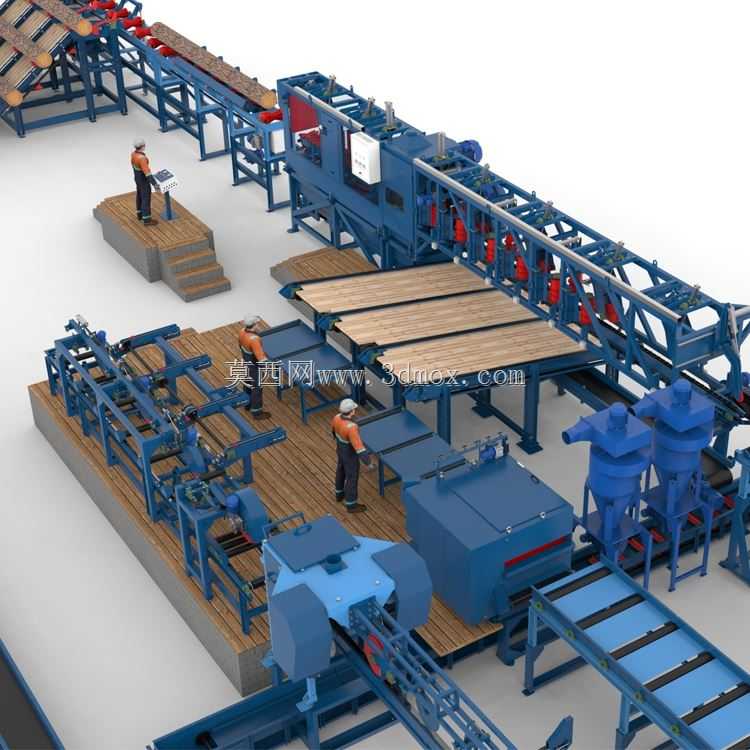

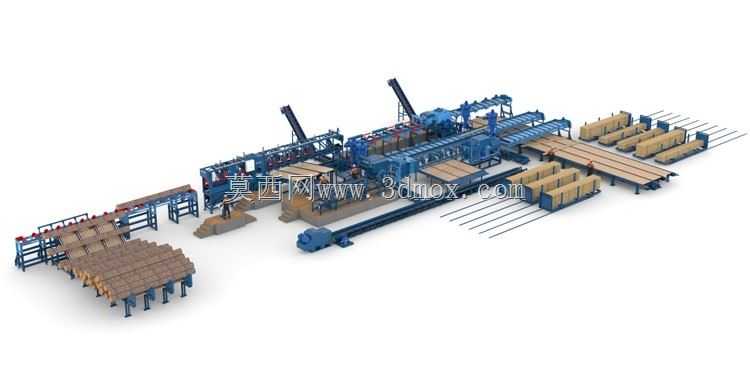

　　设备外形呈长条式连续布局，机架以型钢焊接结构为主，承载梁、支腿和斜撑形成稳定框架。安装边界不仅要覆盖主机和输送段本体长度，还需在原木进料侧预留叉车或装载机上料空间，在出料侧预留木料暂存、分选和检修通道。基础布置时应核对各段中心线同轴度，保证上料架、输送辊道、锯切主机和出料托架之间的高度衔接；对于振动较大的主机位置，应加强地脚固定，并在周边预留维护人员接近锯片、传动部件和张紧机构的操作空间。

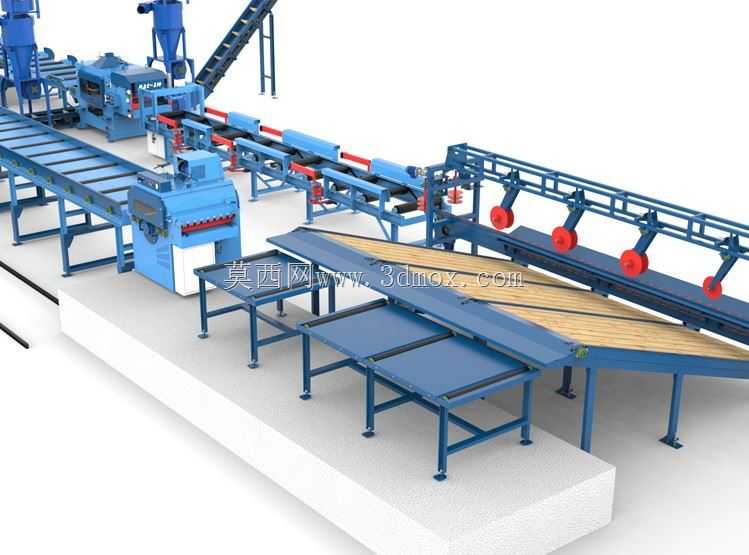

　　传动与执行部分围绕连续输送和间歇定位协同设计。长距离输送采用辊筒、链轮和链条组合，能够适应木料表面粗糙、载荷冲击明显的工况；锯切主机附近则强调机架刚性和导向精度，夹持机构在原木通过时提供侧向约束，减少切削反力造成的位移。产线中多处斜向输送和升降过渡结构，用于改变木料高度或把原木导入不同加工支路，这些位置在建模时需要重点检查运动包络，避免托架抬起、链条推送或木料通过时与固定护栏发生干涉。

　　三维结构搭建时，可按进料暂存、自动分料、主输送、锯切加工、出料分流几个模块拆分。机架统一采用型钢截面和螺栓、焊接连接表达，辊筒、链轮、轴承座、导轨、气缸或液压缸等部件按实际装配关系布置。对于长原木，应在模型中放入典型直径和长度的木料实体，校核上料架承载位置、输送支点间距、锯切口通过间隙以及出料托架长度。管线和防护栏虽然不是切削主体，但在真实产线中直接影响安装与安全边界，建模时应沿机架走向预留液压、电气和除尘接口位置。

　　该产线的价值在于把原本依赖行车、叉车和人工对位的原木处理流程整合为连续作业，使原木从堆料区进入后能够按节拍完成多工位加工。结构选型时不能只看单机能力，还要关注前后段节拍匹配、木料过渡高度、检修通道和厂房长度限制。整体模型适合用于木工产线方案评审、设备布局校核、输送路径干涉检查以及加工现场安装边界确认。
