机床工件侧向夹持定位工装结构

　　这套侧向夹持工装主要面向普通车床、铣床及小型专机改造场景，用于轴类、盘类和异形中小工件在工序间的侧向定位与快速压紧。现场加工中，很多工件受毛坯外形、工序基准或上下料空间限制，无法直接采用三爪卡盘或平口钳完成可靠装夹；该机构从机床工作台侧面介入，把夹紧力布置在工件侧向基准面上，既避开刀具走刀路径，也减少了夹具与主轴、刀架之间的干涉。

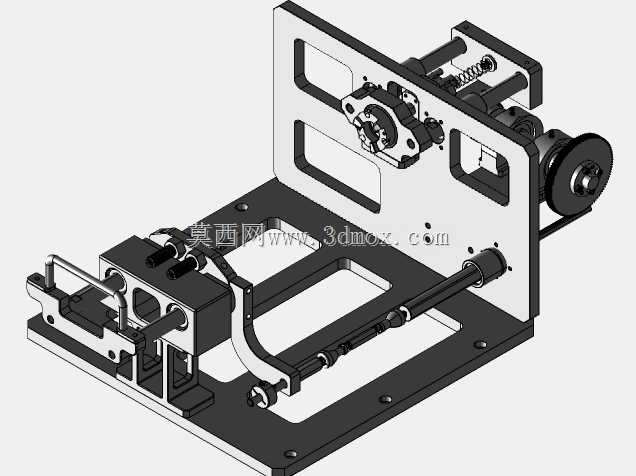

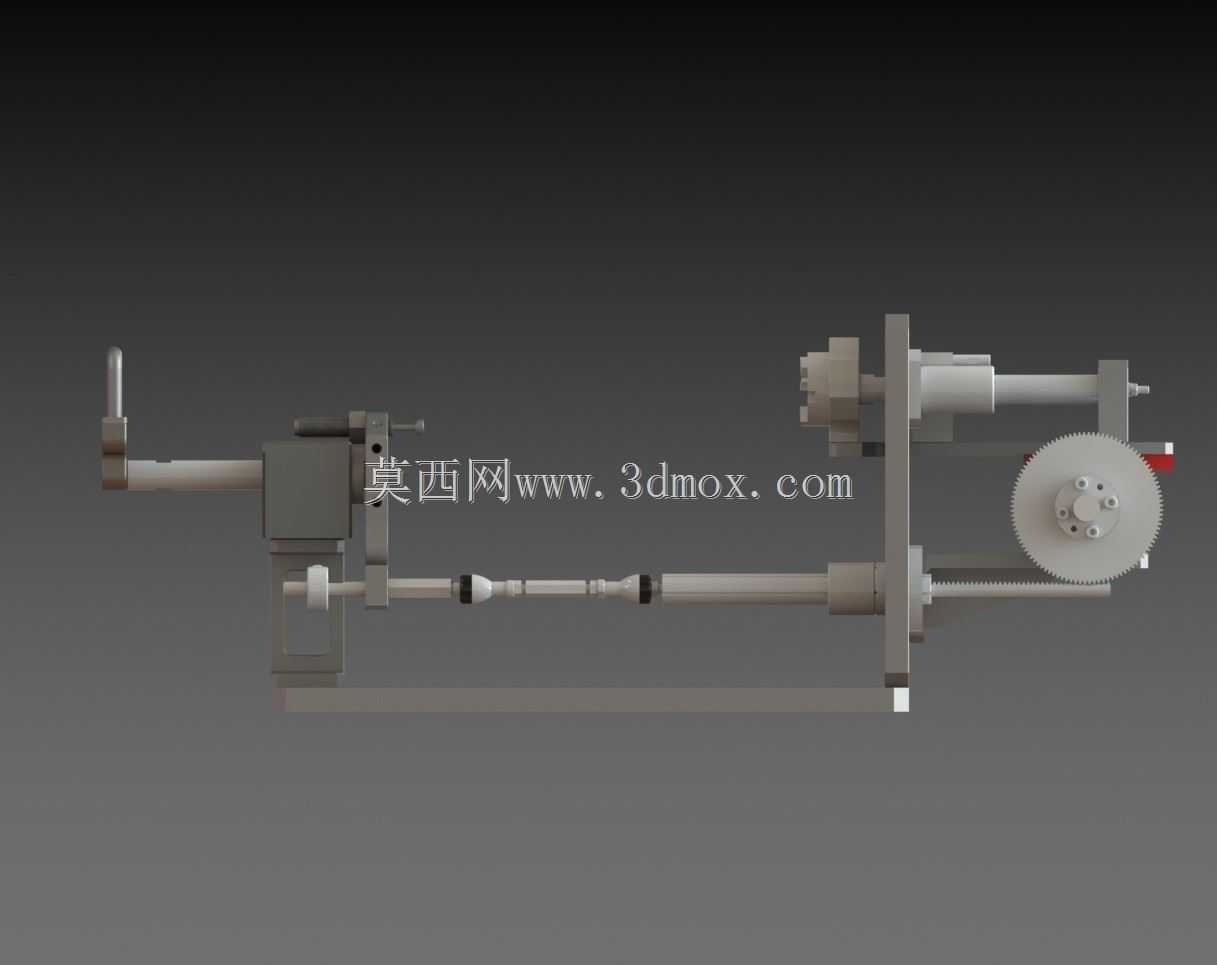

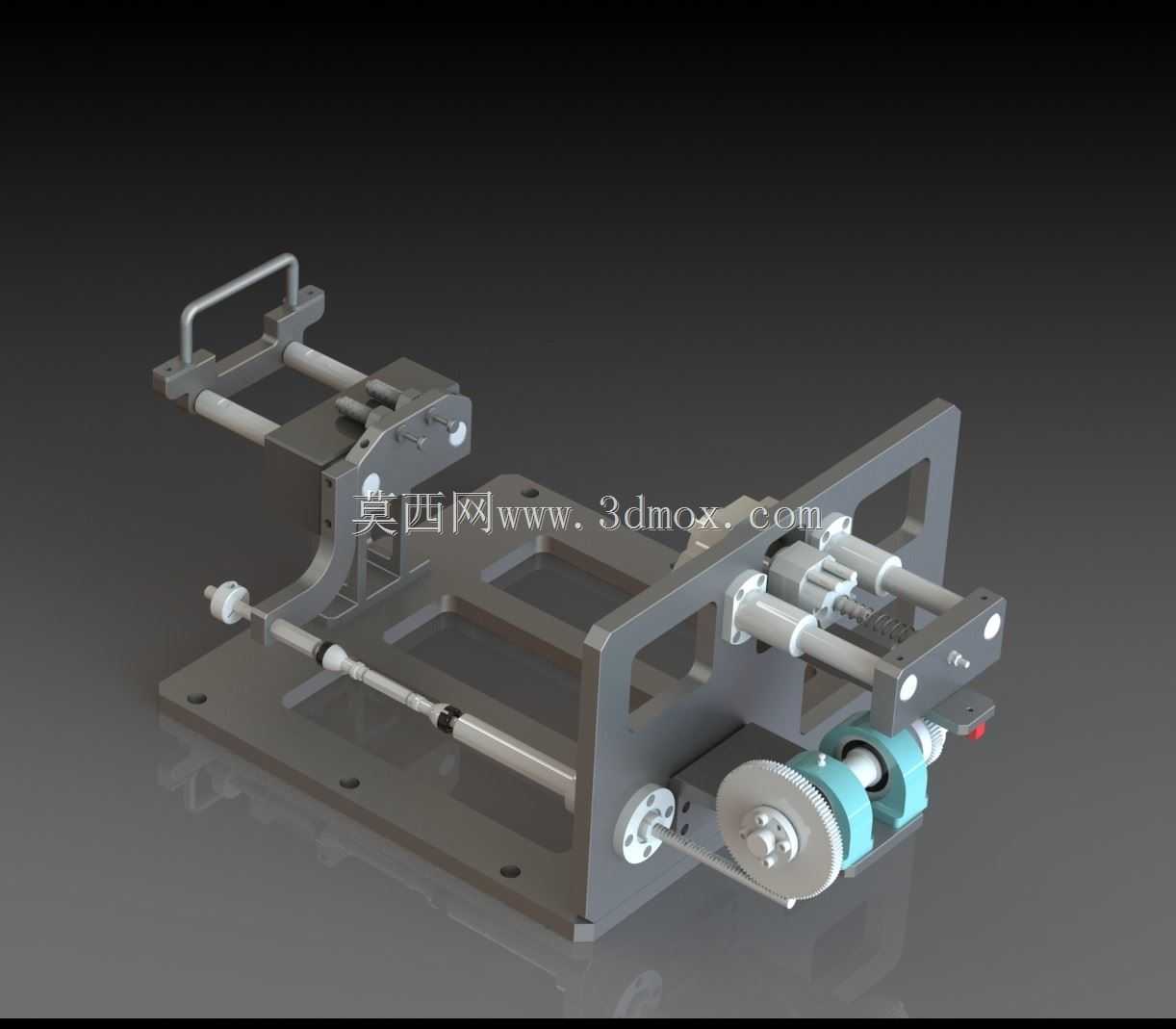

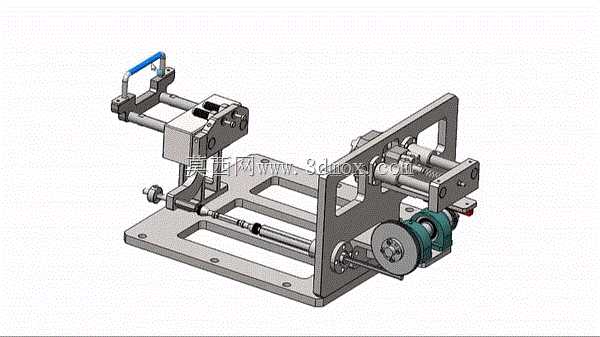

　　结构上，底座采用平板式安装面，预留多组沉孔与槽位，可直接贴合机床工作台、过渡板或专用托架。立板与底板之间通过折弯式框架和加强筋连接，形成稳定的受力闭环；执行端布置滑动压臂、铰接压头、导向杆、复位弹簧及手动操作手柄。操作人员扳动手柄后，连杆机构带动压臂沿导向方向推进，压头接触工件侧面并持续增力；松开工件时，弹簧帮助压臂回退，留出取放空间。端部还设置了可调限位螺钉和偏心轮式调节件，用于补偿不同批次工件的尺寸偏差，使夹紧行程和接触位置能够在小范围内快速调整。

　　设计思路上，该机构没有追求复杂动力源，而是利用手动杠杆、连杆增力和弹簧复位的组合，在保证夹紧可靠性的同时降低制造成本与维护难度。压头位置采用铰接结构，可随工件侧面微小角度偏差自适应贴合，避免点接触造成压痕或定位不稳。导向杆承受侧向弯矩，立板承担主要反力，底板则把整体载荷传递到机床工作台上，各零件受力路径清晰，便于后续按工件规格改型。

　　从安装边界看，整体为开放式框架，宽度方向需要在工作台侧面预留压臂伸缩空间，高度方向应保证手柄操作时不与刀架、防护门碰撞；底板孔位可按实际机床T形槽间距重新配作。三维建模时需重点核对压臂极限行程、压头开合高度、手柄运动包络以及弹簧安装长度，尤其要检查夹紧状态下连杆是否接近死点、松夹状态下压头是否完全脱离工件。对于批量生产线，还可在手动手柄基础上更换为气缸或油缸驱动，把原有连杆执行端作为标准化夹紧模块使用。
