履带式卡通造型加湿器创意结构设计

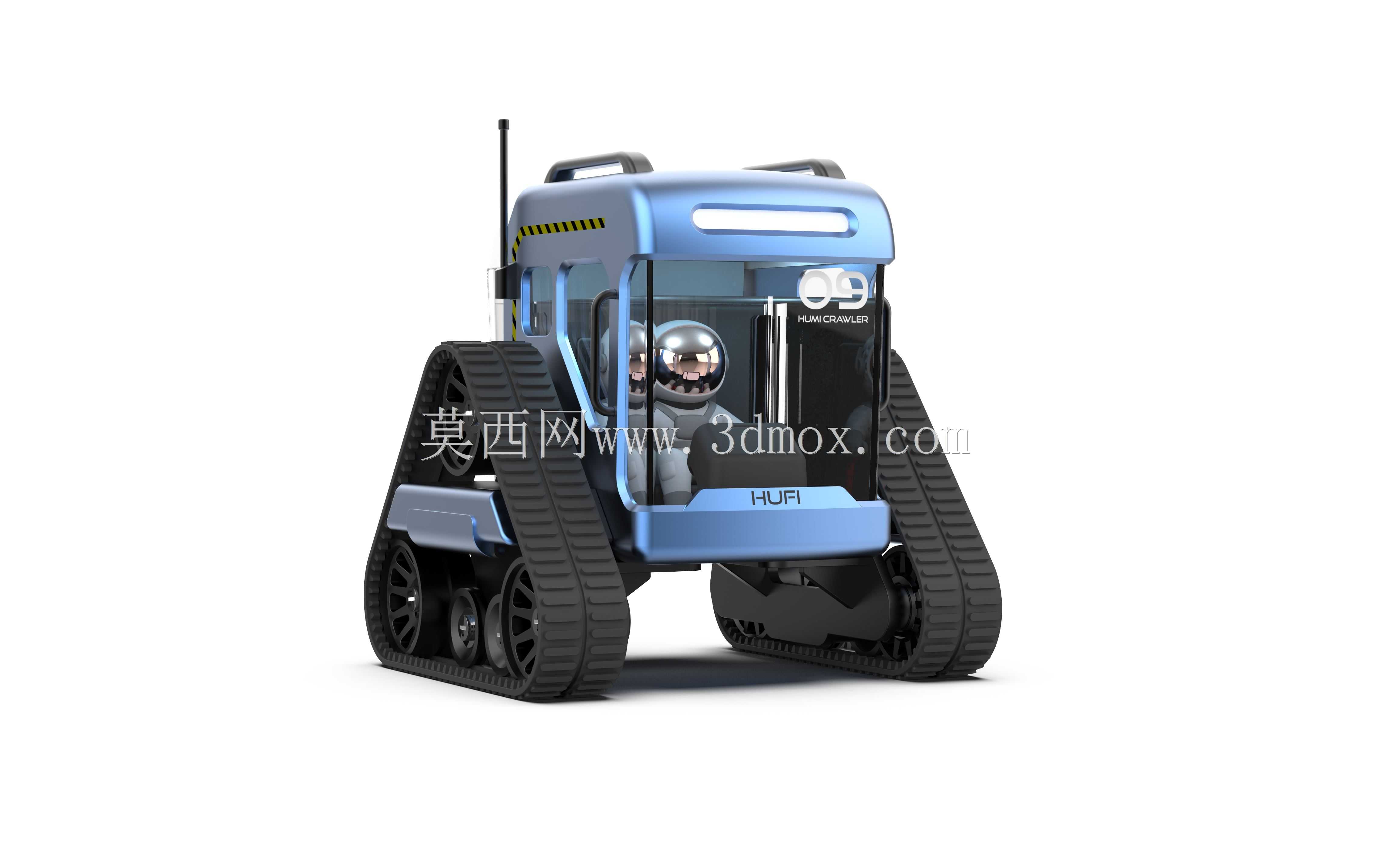

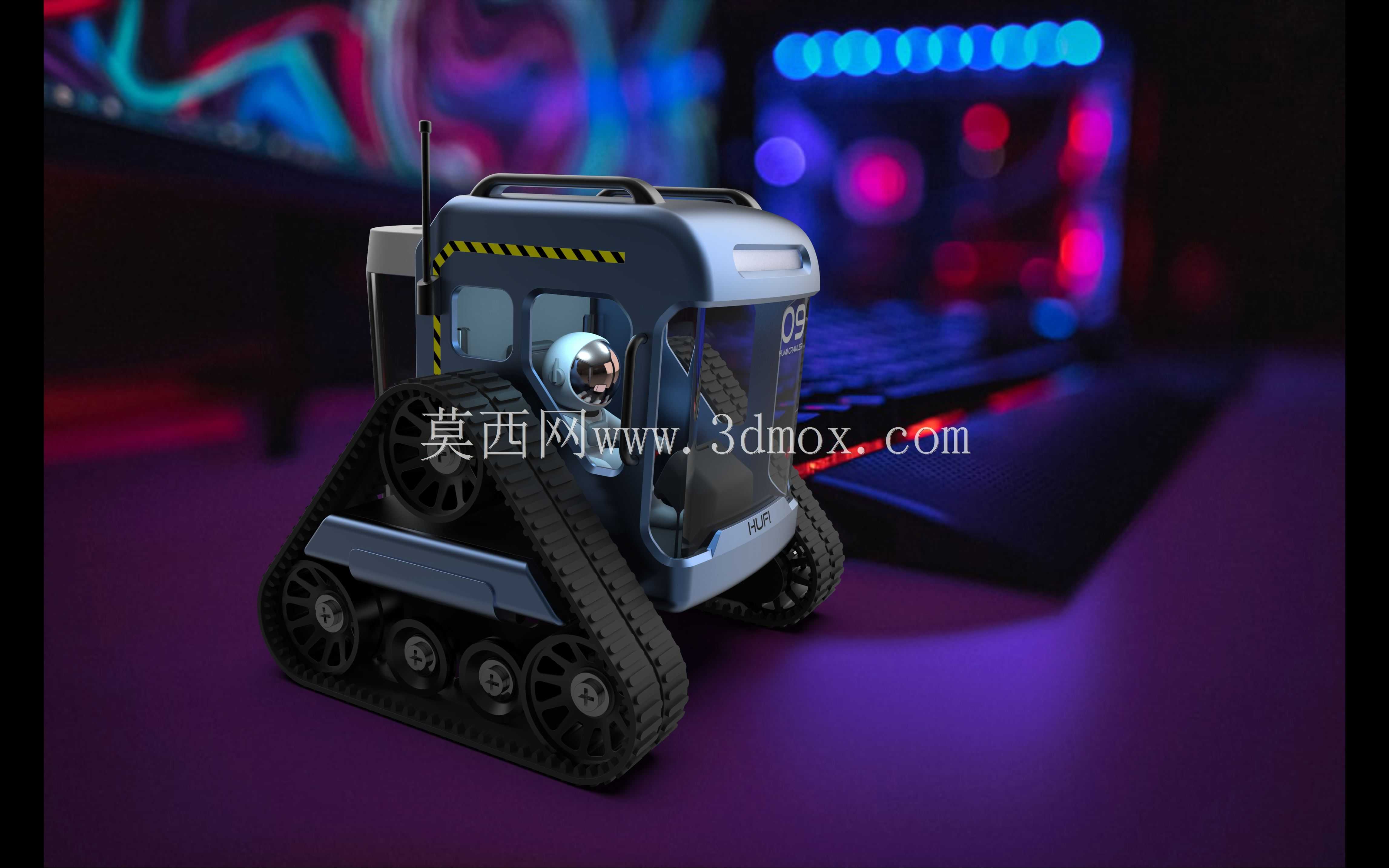

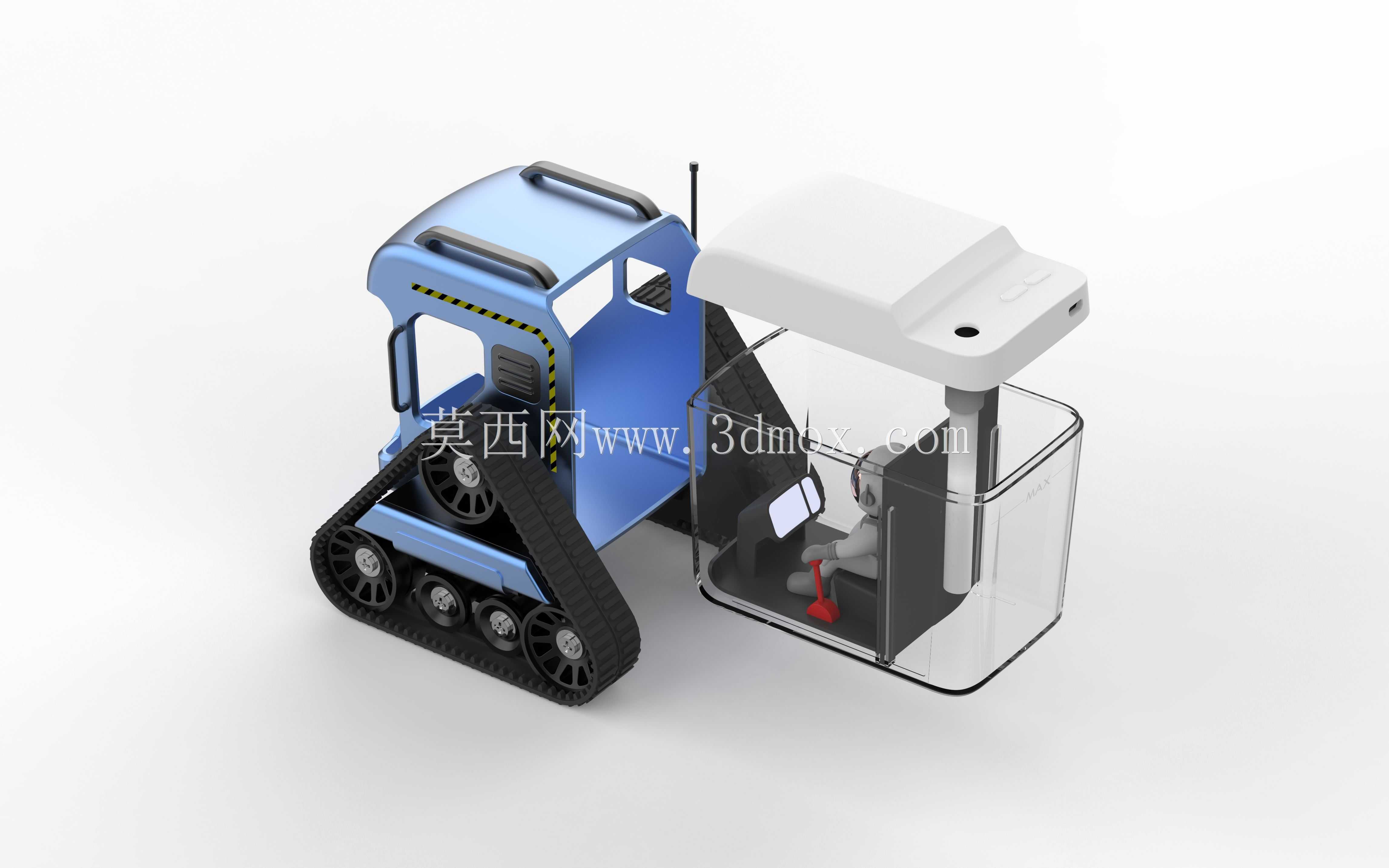

　　该结构方案将小型履带行走载具的外观语言与桌面加湿设备的功能模块结合，整体采用封闭式乘员舱式壳体作为水箱与雾化腔的承载主体，两侧布置独立履带行走组件，前部设置透明观察舱，内部预留卡通乘员造型的安装空间，顶部预留雾化排气通道，后部布置控制按键与电源接口，整体定位为桌面趣味加湿装置，适用于办公工位、家居桌面、潮玩展示区等场景，在完成空气加湿功能的同时具备较强的装饰属性。

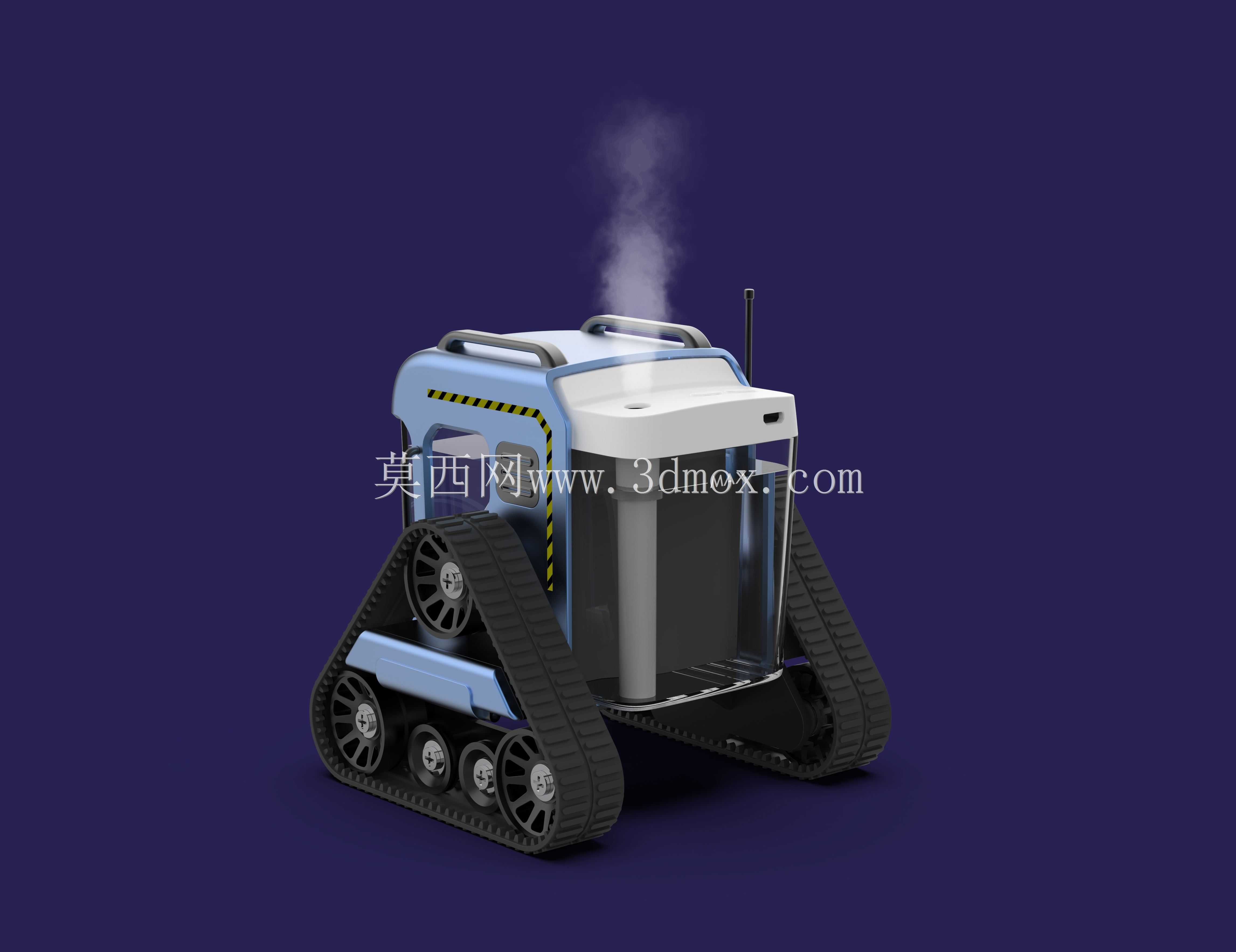

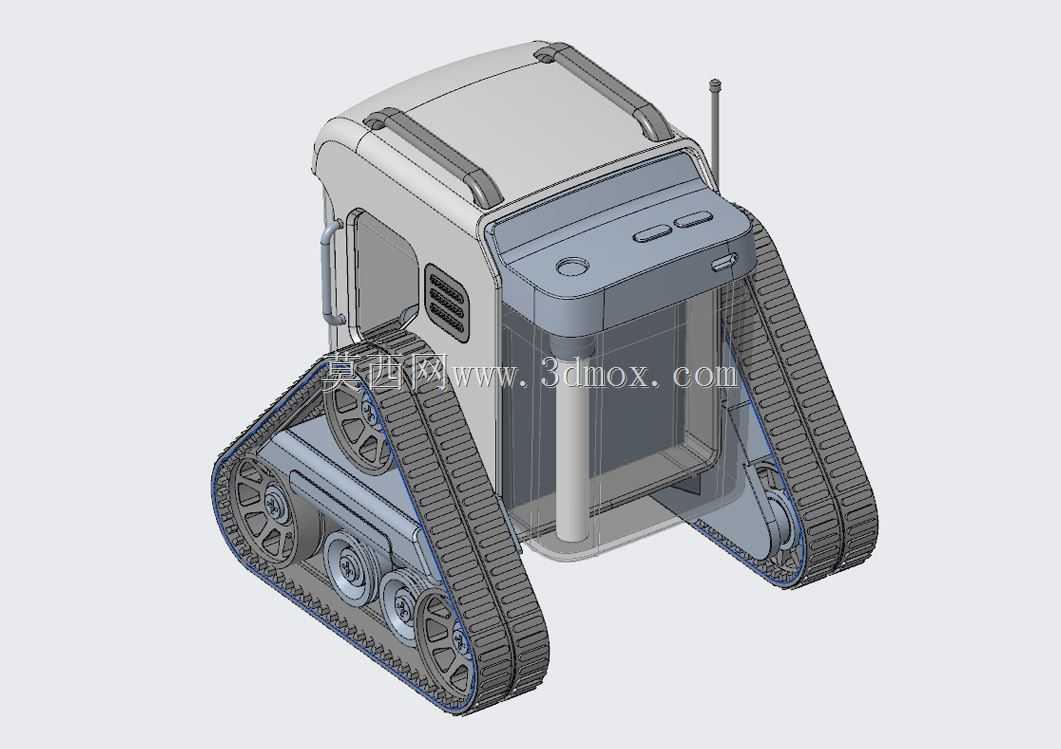

　　从功能分区来看，中部舱体为核心储水区域，透明前舱壁既承担观察水位的作用，也将内部卡通乘员造型完整呈现，储水腔加注清水后，雾化模块置于舱体底部，水雾经舱内导流通道从顶部排气格栅送出，模拟履带车辆启动排烟的视觉效果；两侧履带组件仅作为外观装饰与造型支撑，不承担行走驱动功能，履带采用分段式节块拼接，内部布置负重轮、导向轮与托带轮，轮系与侧舱壁通过转轴定位，履带张紧通过前部导向轮的偏心安装槽调节，侧舱外部预留履带护板安装位，避免日常使用中履带缝隙积灰。

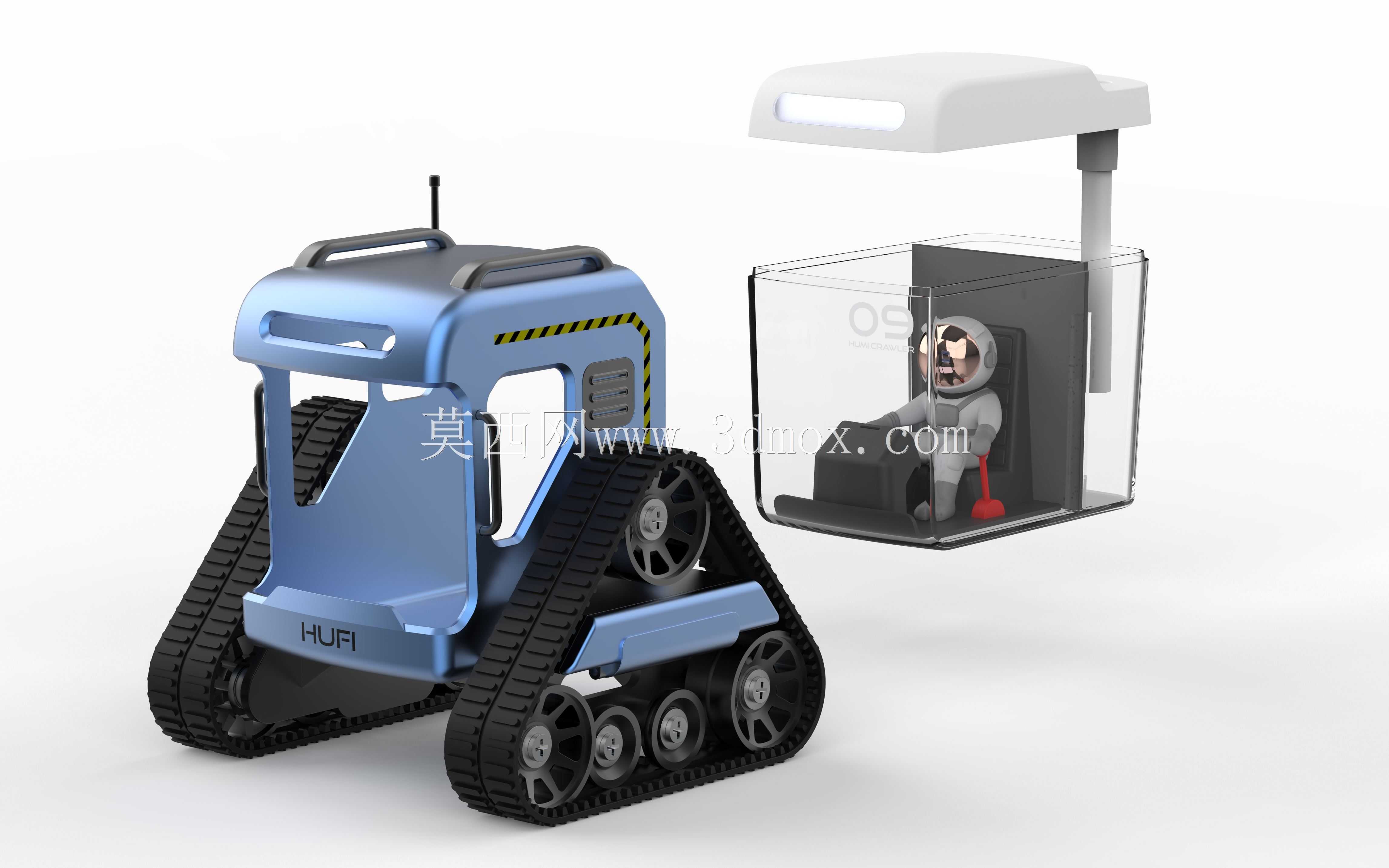

　　设计过程中优先控制整机外轮廓尺寸，整机长宽高控制在桌面家电常规边界内，底部履带接地宽度大于舱体宽度，保证放置稳定性，舱体底部设置防滑脚垫，避免桌面剐蹭；储水腔采用分体密封结构，上盖可开启加注清水，雾化模块与储水腔之间设置防水密封圈，电气元件全部布置在舱体上部干燥区域，走线沿舱体内壁的走线槽布置，与储水区域完全隔离，满足小家电的安全防护要求。

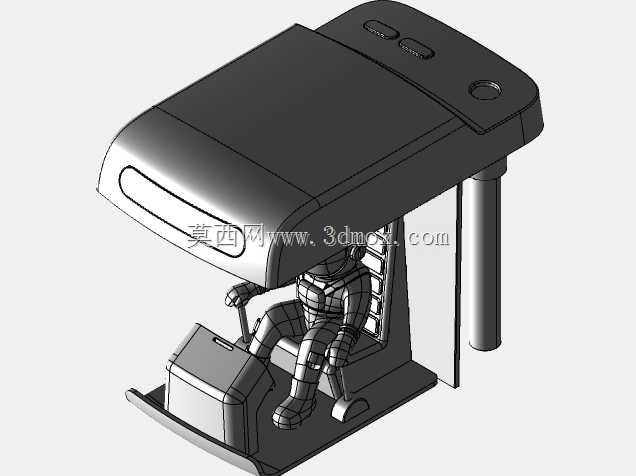

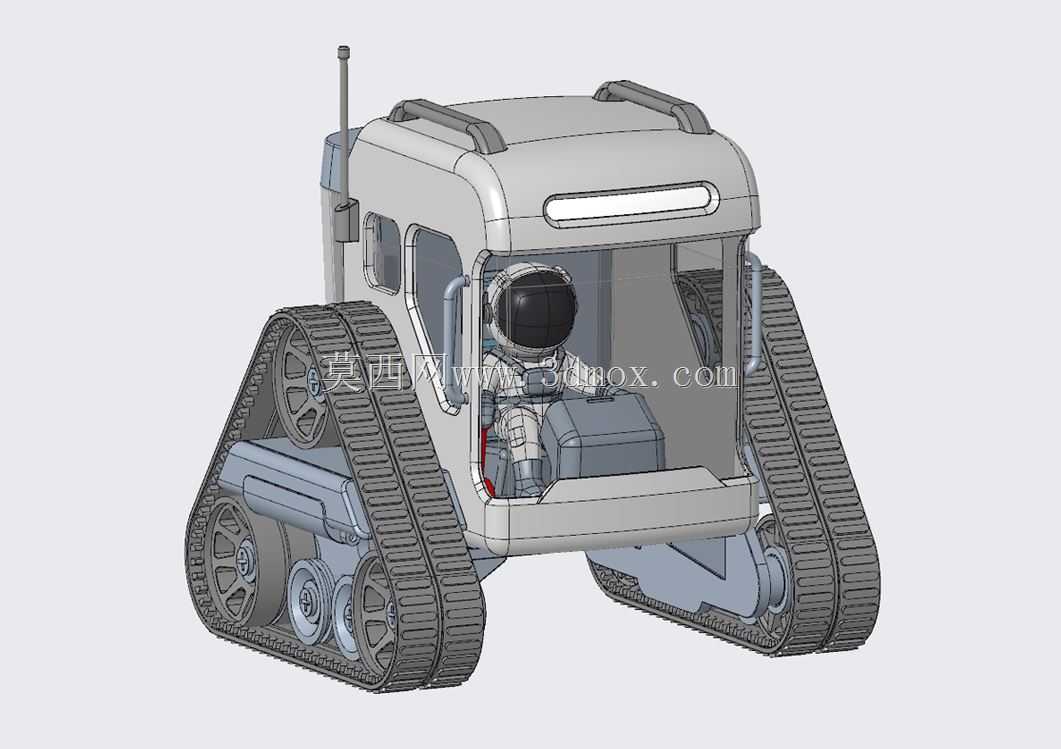

　　外观细节上，舱体顶部设置两处扶手造型装饰，后部竖立天线状装饰件，前窗采用大弧度透明件，窗框做圆角过渡，所有外露棱边均做倒圆处理，避免尖锐边角；内部卡通乘员造型固定在驾驶位基座上，基座与舱体底板通过卡扣连接，可根据需求更换不同造型配件。结构建模时需重点核对储水腔容积与雾化模块的流量匹配，履带轮系的同轴度公差，透明舱壁与主壳体的粘接密封间隙，顶部排气通道的导流角度，避免水雾在舱内壁凝结后回流至电气区域，同时保证整机装配后无突出干涉结构，各装饰件与主体的连接卡扣预留足够的拔模斜度，适配后续小批量注塑生产的工艺要求。
