家具用半重叠式柜门缓冲铰链结构

　　这款半重叠铰链主要面向板式家具柜体与柜门的铰接场景，常见于橱柜、衣柜、书柜、浴室柜等采用16-18mm厚度板材的柜体结构中，用来实现柜门绕预设转轴完成0至110度左右的开合动作，同时在柜门闭合末端提供阻尼缓冲效果，避免门板与柜体边框直接撞击产生噪音或漆面磕碰损伤。

　　从实际安装边界来看，该款铰链属于半盖（半重叠）安装形式，适配柜门侧边覆盖柜体侧板约一半厚度的装配关系，底座预留的沉头安装孔可直接配合自攻螺丝固定在柜体侧板内侧，铰杯端则预先嵌入柜门背面预钻的35mm标准铰杯孔位中，铰臂上的调节螺钉分别支持门板前后、左右、上下三个方向的微量位置补偿，现场安装时可抵消板材开孔误差、柜体拼装公差带来的门缝不均问题，无需重新打孔即可将门缝对齐精度控制在0.5mm以内。

　　结构设计上，整体采用多连杆铰接机构替代传统单轴合页，开合过程中门板的运动轨迹会先向外小幅偏移再绕轴转动，避免门板边缘与柜体侧板发生运动干涉；铰臂内部集成的阻尼油缸在柜门闭合到最后15度左右区间开始产生线性阻力，让门板平缓贴合柜体，即使随手推门也不会出现猛烈撞击的情况。底座与铰臂之间采用快拆卡扣结构，后期家具维护、门板拆装时不需要拧下全部底座螺丝，只需拨动卡扣即可将门板连同铰臂部分从底座上分离，大幅提升现场装配和售后维护的效率。

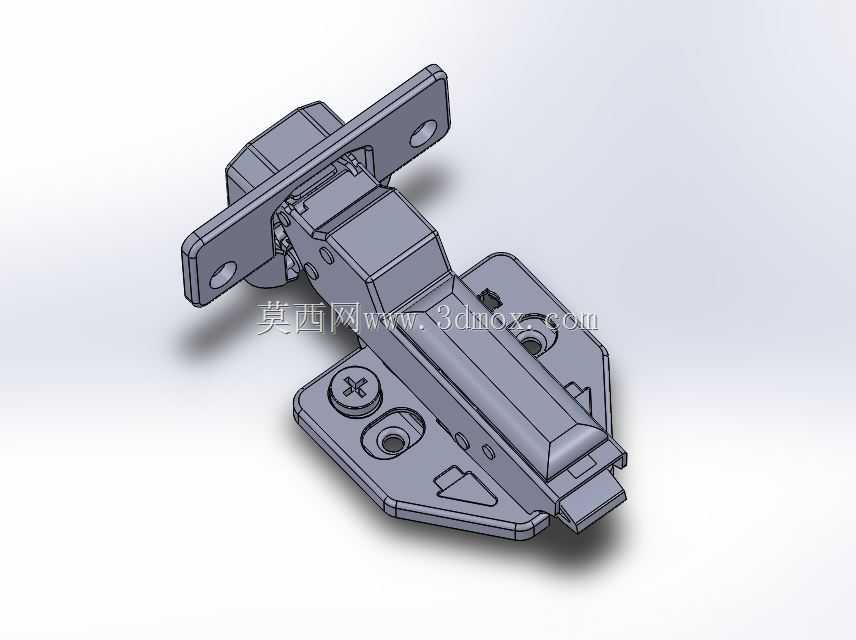

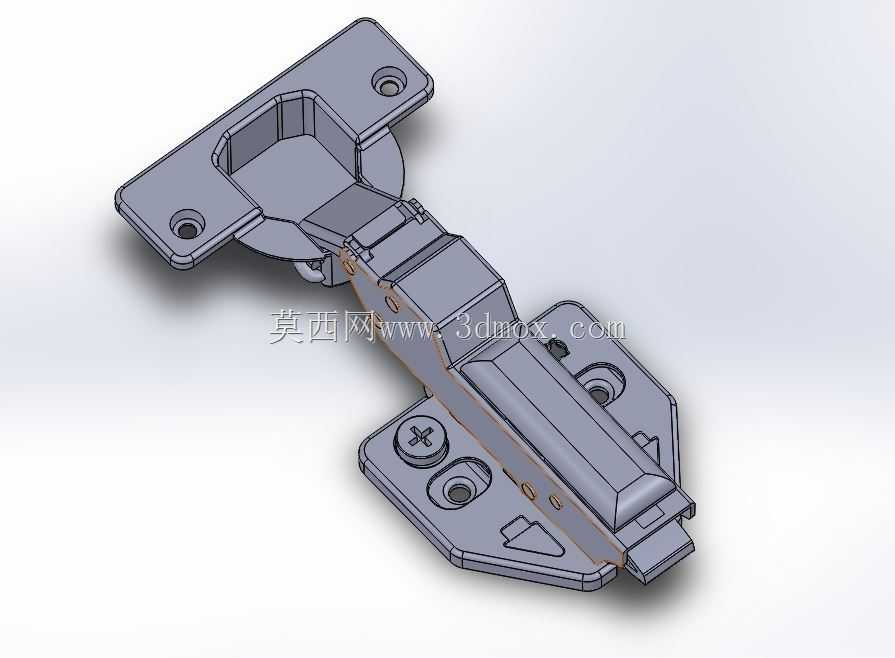

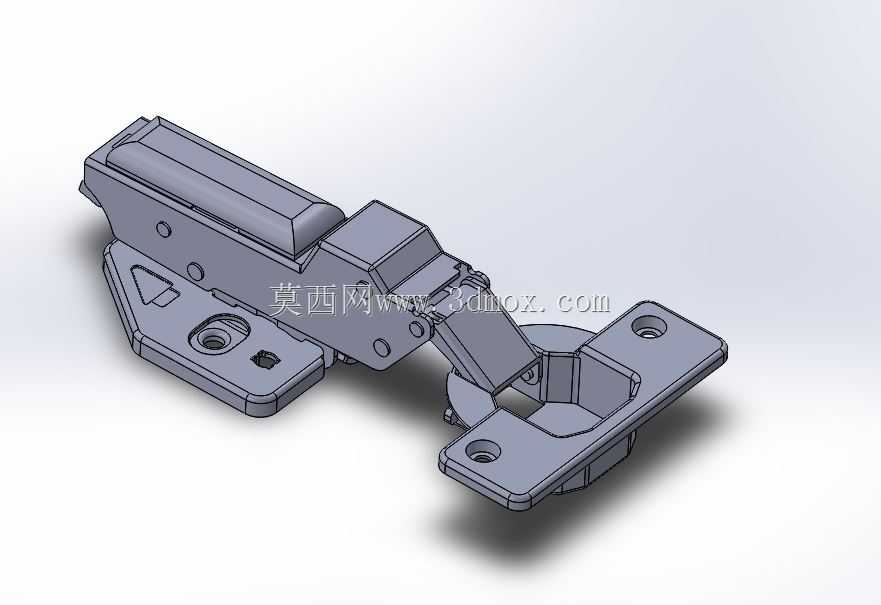

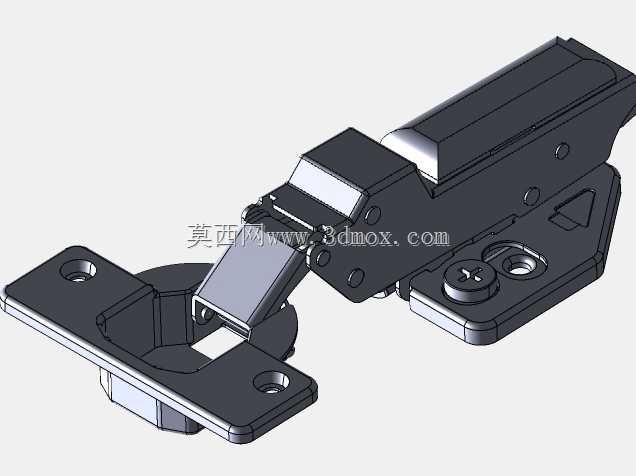

　　外形方面，铰链整体为金属冲压成型结构，铰杯、铰臂、底座三个主体部件均做了表面防锈处理，外露轮廓没有尖锐棱角，安装后隐藏在柜门与柜体的缝隙之间，不会破坏家具外观的整体性。建模过程中完整还原了连杆铰接处的转轴配合间隙、调节螺钉的螺纹细节、底座安装孔的沉头结构以及阻尼组件的装配位置，运动仿真状态下可以完整模拟柜门从全开到全闭的整个轨迹，验证开合过程中所有零件之间不存在干涉，同时预留出板材厚度、封边条厚度的适配空间，结构工程师在做家具柜体设计时可以直接调用该模型核对门缝间隙、开孔位置和运动行程，五金选型人员也可通过模型直观确认安装尺寸是否匹配现有板材工艺，省去反复实测样品、核对二维图纸的工作量。针对不同的柜体布局，该铰链的安装孔位间距、铰臂长度都对应常规家具五金的通用标准，可和市面主流半盖阻尼铰链的安装尺寸互换，不需要更改家具的开孔工艺即可直接替换使用。
