三引脚圆形塑料摇杆式电源开关结构

　　这类三引脚摇杆开关，是小功率电器回路通断控制里极为常见的元件，日常能在桌面小家电、小型电源适配器、车载附属用电设备、台式仪器面板上见到它的身影，承担单回路通断或者小功率负载的切换功能，相比同尺寸的船型开关，摇杆式的操作反馈更清晰，拨动手感的段落感明确，用户操作时能明确感知开关的切换状态，不会出现虚位导致的误判。

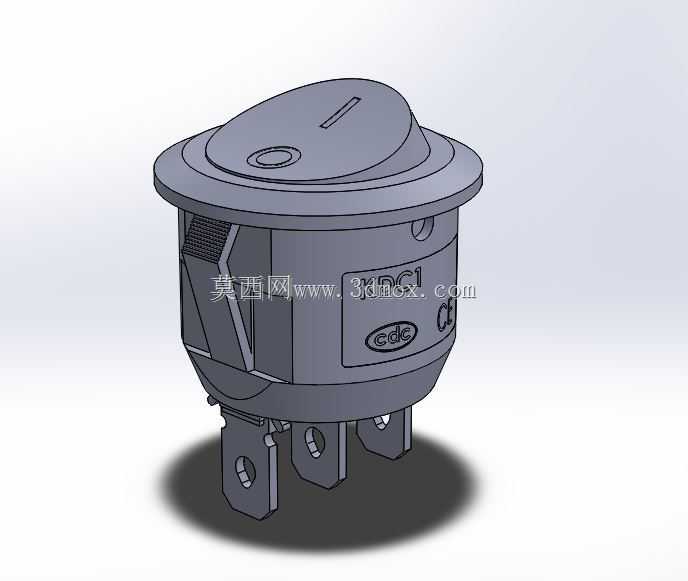

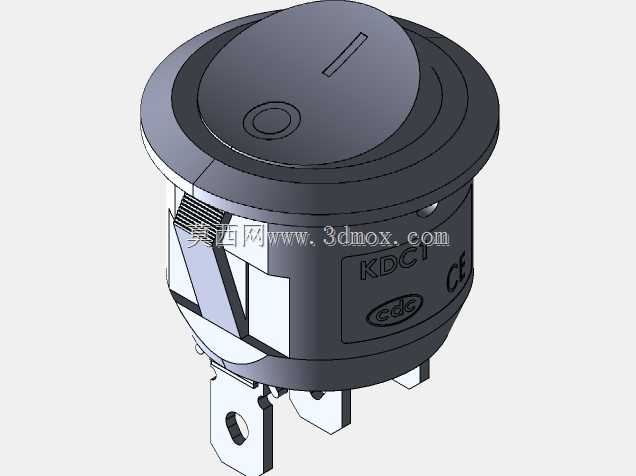

　　从结构设计来看，这款开关采用圆形嵌入式安装结构，外壳整体为阻燃塑料材质，顶部的操作拨杆做了圆弧过渡处理，拨杆表面预留的一字凹槽并非装饰结构，实际生产中可通过该凹槽加装不同配色的指示拨片，用来区分开关的通断状态，也能适配不同设备面板的配色需求。开关的安装固定依靠壳体侧面的弹性卡扣结构，安装时不需要额外的紧固件，直接从面板正面推入预设的安装孔即可，卡扣会自动卡在面板背面完成固定，这种设计能大幅提升装配效率，适合流水线批量装配作业，也能降低面板加工的精度要求，只要安装孔的直径公差控制在合理范围内，都能实现可靠固定。

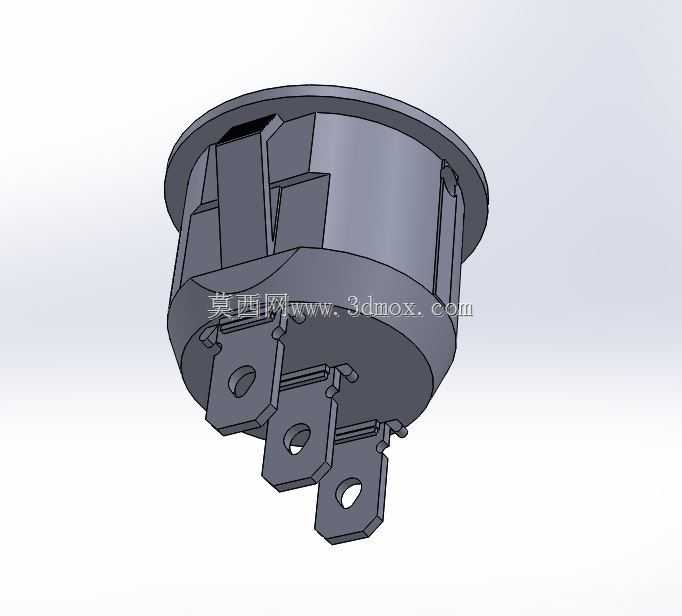

　　三个引脚采用直插式焊片结构，引脚的开孔是为了适配波峰焊或者手工焊接时的焊锡浸润，也可以在需要可拆卸连接的场景中搭配接插件使用，引脚的排布间距做了安全距离设计，满足低压电器的爬电距离要求，避免相邻引脚之间出现打火、短路的风险。开关内部的触点采用银合金材质，能保证在额定电流下的接触可靠性，减少长期使用后的接触电阻升高问题，摇杆的摆动行程控制在15度左右，操作力度经过调校，既不会因为力度过轻导致误碰切换，也不会因为力度过大造成操作手感生涩。

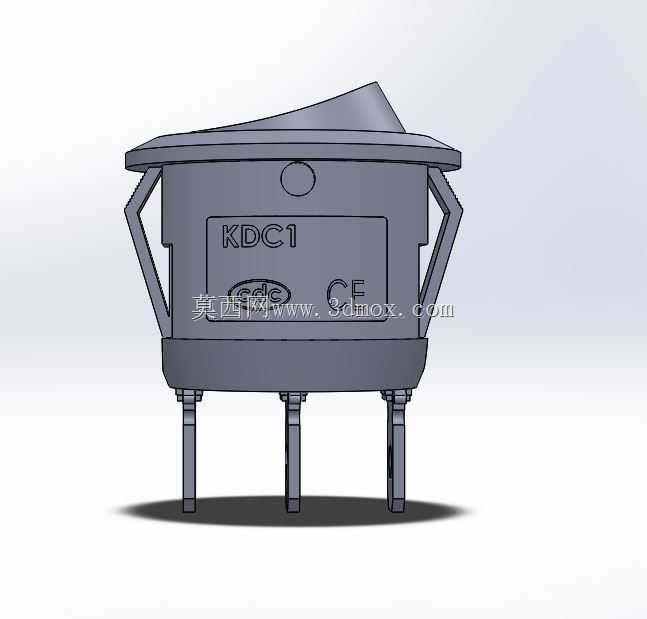

　　在安装边界上，这款开关的圆形壳体外径适配常规的20mm标准面板安装孔，安装后突出面板的高度控制在8mm以内，不会因为突出过多影响设备的整体外观，也能避免日常使用中被意外刮碰导致状态切换。壳体尾部的引脚伸出长度为10mm左右，焊接后不会占用过多的设备内部空间，适合内部空间紧凑的小型电器使用。开关的防护等级达到IP40，能阻挡日常环境中的灰尘侵入内部触点结构，满足室内普通使用场景的防护需求，如果是在潮湿环境使用的设备，还可以在开关与面板的贴合面加装防水密封圈，提升防护等级。

　　从设计思路上，这款开关的结构做了通用化考量，壳体的卡扣位置、引脚排布都和同规格的圆形船型开关保持兼容，设备厂商在做方案选型时，可以直接替换同安装尺寸的其他类型开关，不需要重新修改面板的开孔设计和内部电路板的走线布局，能大幅降低产品迭代的改造成本。开关的塑料外壳采用卡扣式装配，没有使用额外的螺丝或者粘接结构，生产时可以通过自动化设备完成壳体的扣合装配，提升生产效率，也方便后期的回收拆解。

　　实际选型使用时需要注意，这款开关的额定负载适配交流250V/3A以下的回路，不能用在大功率加热设备或者电机类感性负载的主回路中，避免触点拉弧烧蚀缩短使用寿命，接线时需要注意引脚的定义，中间引脚通常为公共端，两侧引脚分别对应通断的两个回路，三引脚的设计也可以支持单刀双掷的切换功能，实现两路回路的切换控制，拓展了开关的使用场景。在三维建模过程中，这款模型完整还原了开关的外部细节，包括壳体表面的标识区域、卡扣的弹性结构、引脚的安装角度，能直接用于设备面板的装配干涉检查，也可以用于产品宣传的渲染图制作，不需要再对模型做额外的细节修补。
