三缸二冲程无人机动力引擎结构

　　这套三缸二冲程动力装置主要面向小型无人航空平台，可用于固定翼无人机、长航时验证机以及轻型实验飞行器的动力总成匹配。整机围绕高功率密度与紧凑布置展开，缸体采用并列三缸结构，曲轴输出端集中在一侧，便于与减速器、螺旋桨法兰或发电机输入端对接。

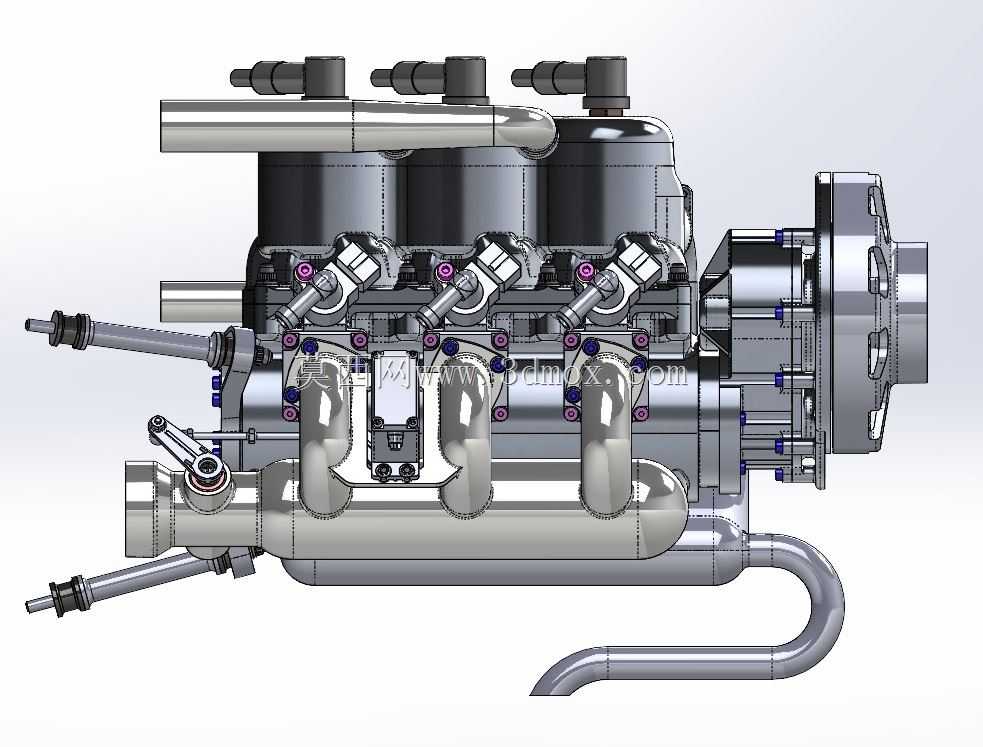

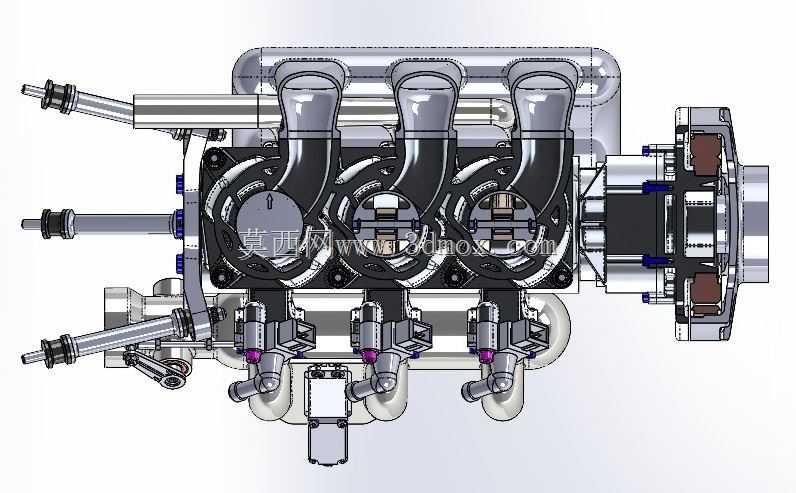

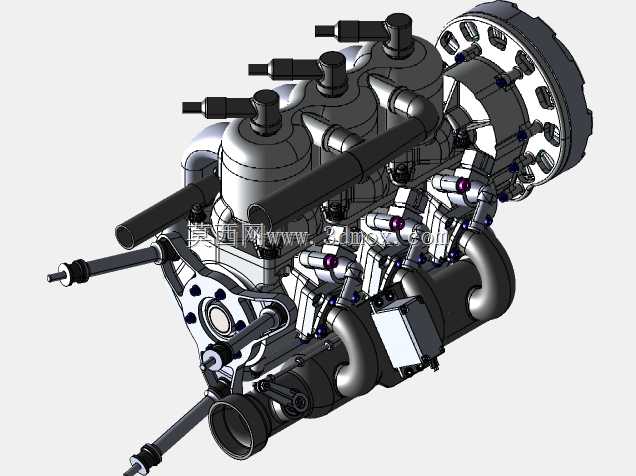

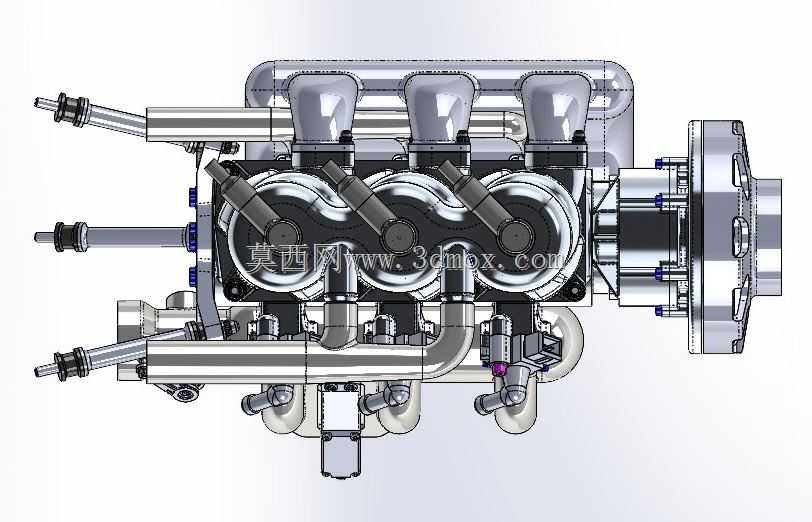

　　从结构布置看，三个气缸沿曲轴轴向依次排列，缸体上方布置火花塞与点火相关部件，侧面设置进气管、节气门伺服机构以及喷油/注油相关元件。排气侧通过弯管与集合管路连通，管路走向在满足排气导流的同时控制整机外轮廓，避免与机身框架、整流罩和安装支架发生干涉。

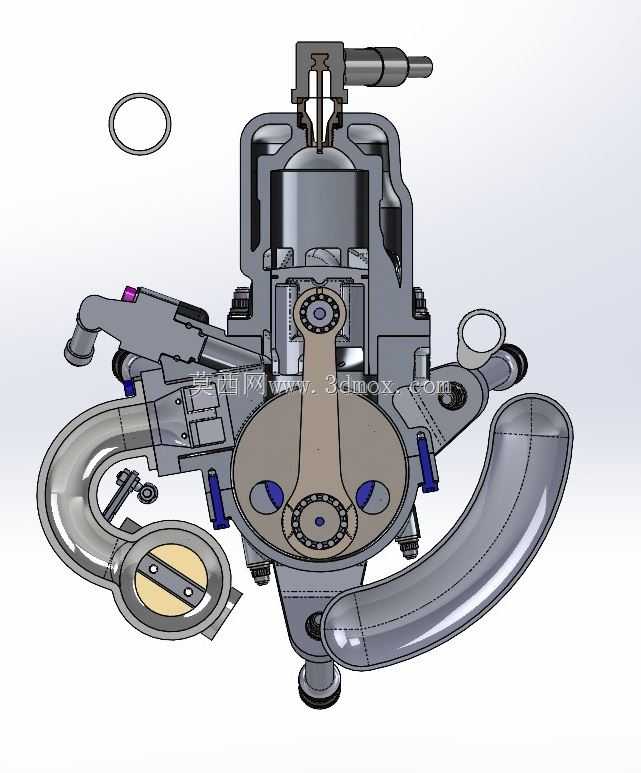

　　设计思路上，二冲程机型更强调单位重量下的功率输出，因此缸体、曲轴箱、进排气通路和附属安装点需要协同考虑。并列缸体有利于缩短单缸尺寸并平衡往复质量，但也会带来轴向长度、管路排布和热区集中的问题。模型中对缸盖、散热区域、管道折弯、法兰连接、紧固件位置和输出连接盘均进行了实体表达，能够用于检查装配关系、维护空间和外围接口。

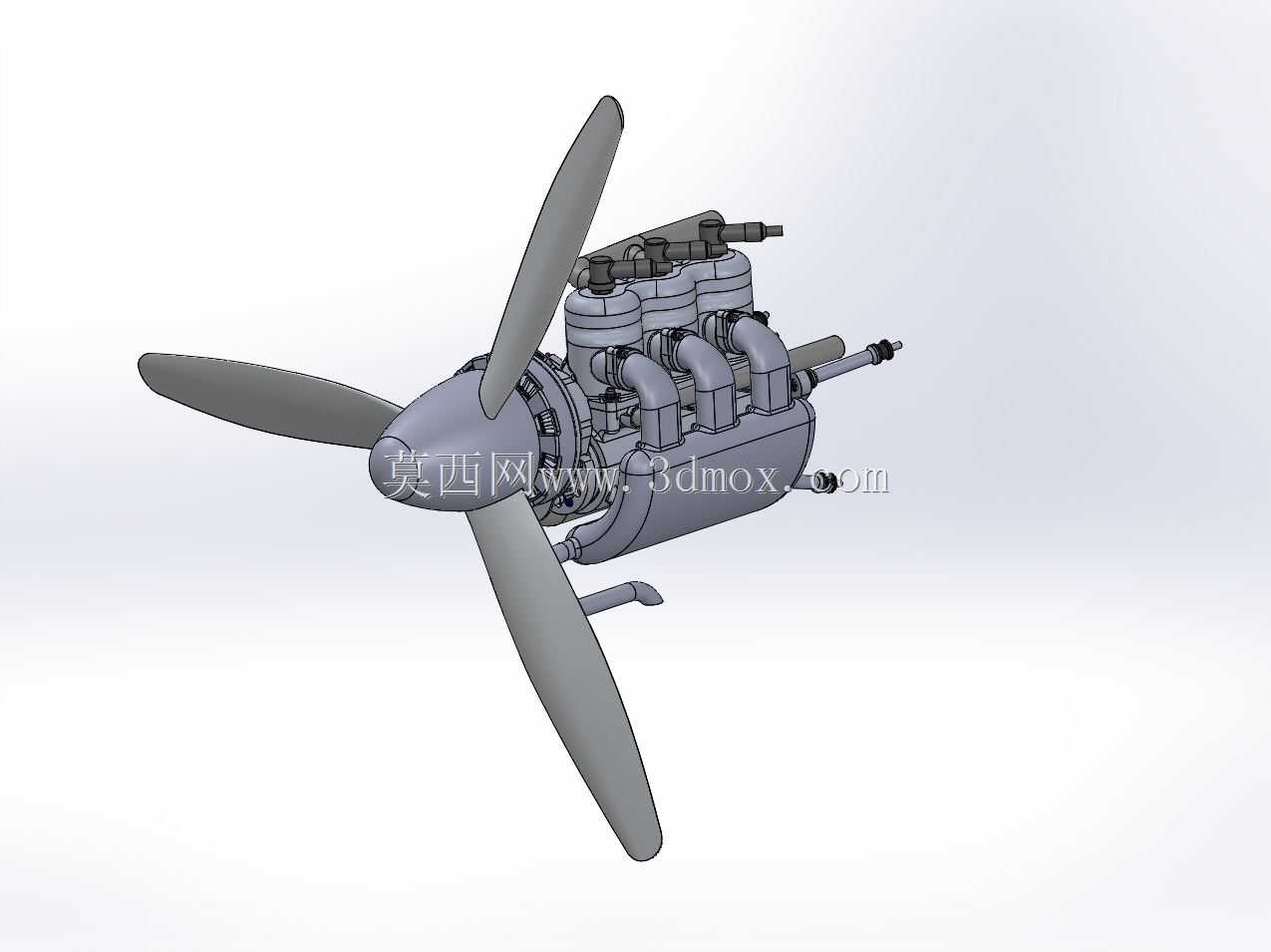

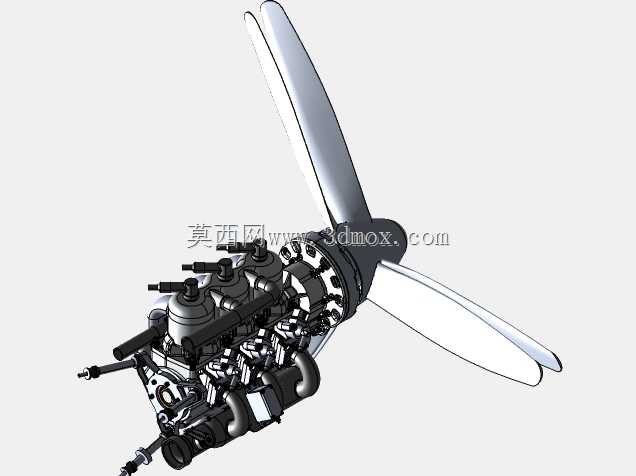

　　在实际装机场景中，这类发动机通常固定于机身前段或动力舱内，前端输出轴连接螺旋桨或减速机构，后端及侧面留给起动、发电、点火和燃油附件。安装边界需要重点关注曲轴中心线高度、缸体顶部到整流罩的间隙、排气管弯曲半径以及侧向管路与机身隔框的距离。节气门伺服机构附近应保留拉杆运动空间，火花塞位置需考虑维护拆装，发电机或起动电机与输出端之间应保证同轴度。

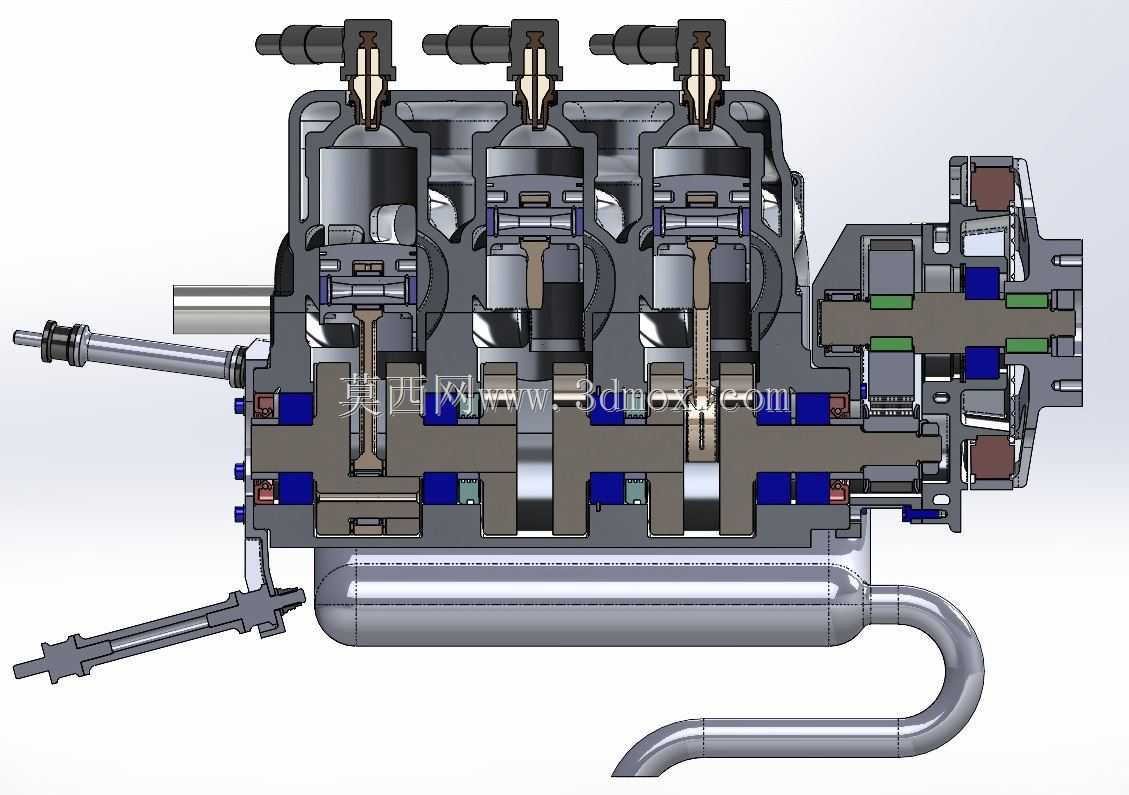

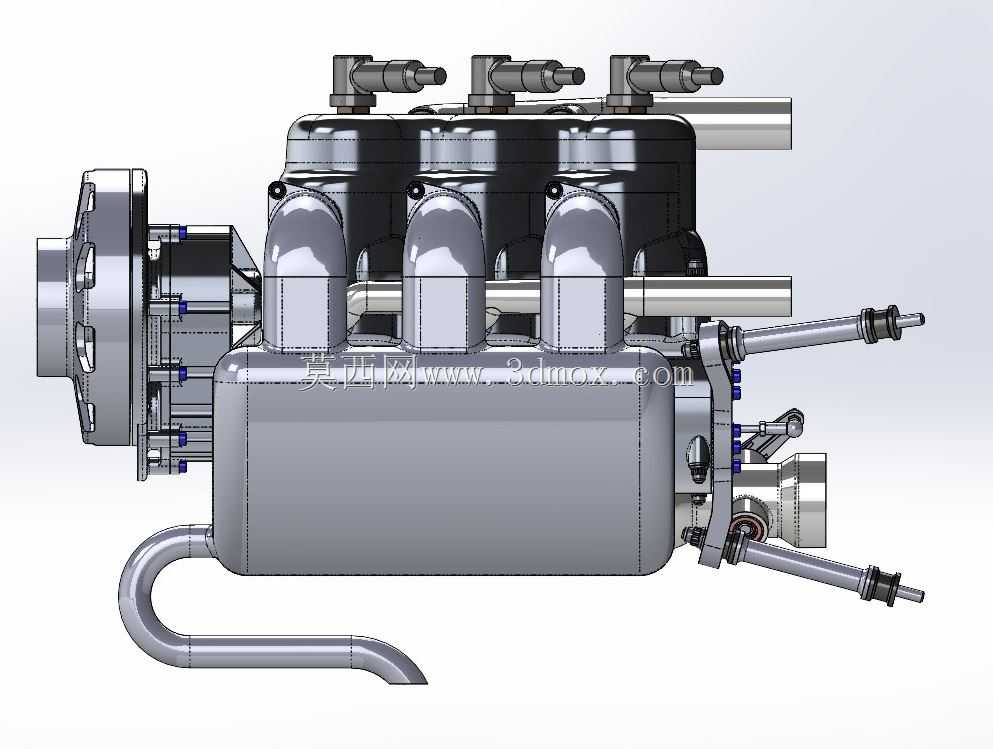

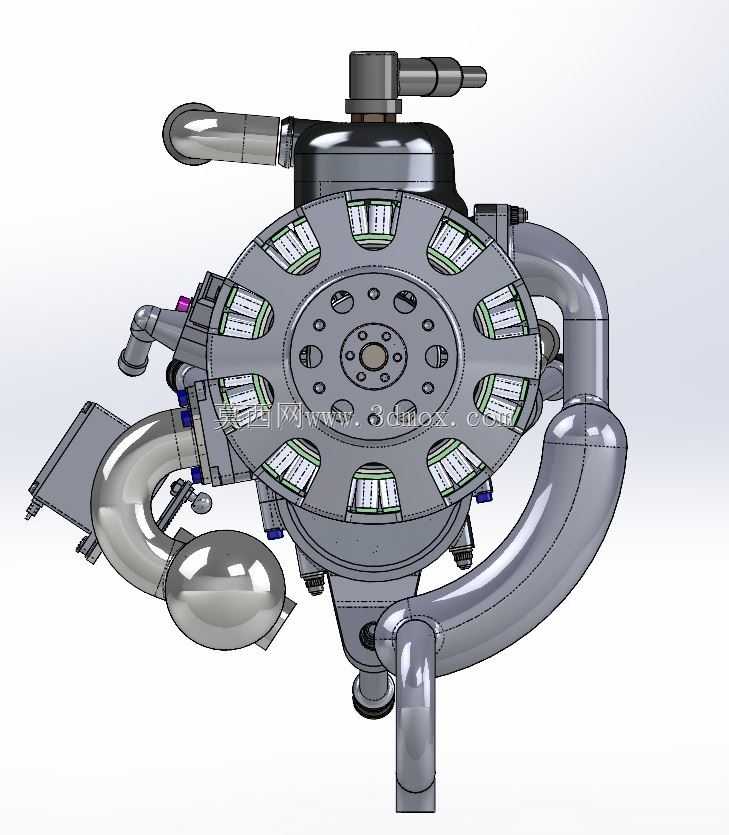

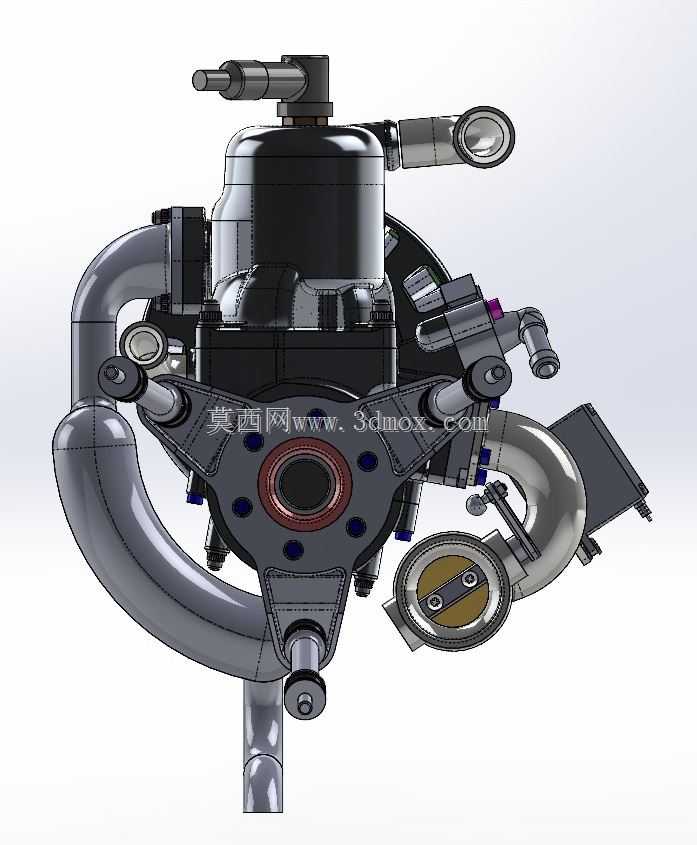

　　整机外形呈横向展开的长条状动力模块，上部为缸体与点火部件，下部为曲轴箱和排气集合管，前端为较大的输出法兰盘。三维结构能够直观呈现缸距、管路口径、连接螺栓分布和附件堆叠关系，适合在无人机动力舱布局阶段进行干涉检查、支架设计、冷却风道规划以及维修可达性评估。
