八缸星型航空活塞发动机结构设计

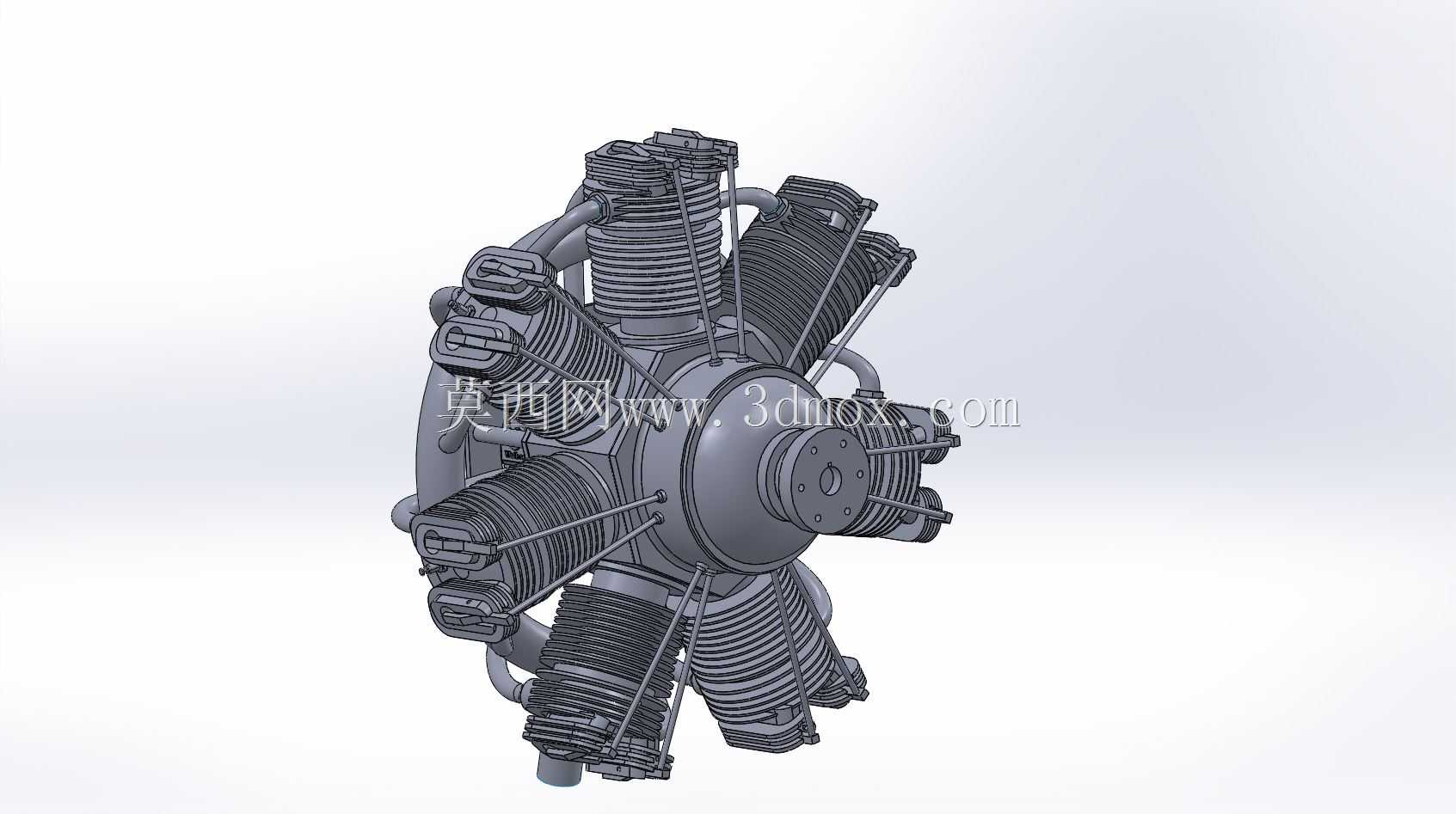

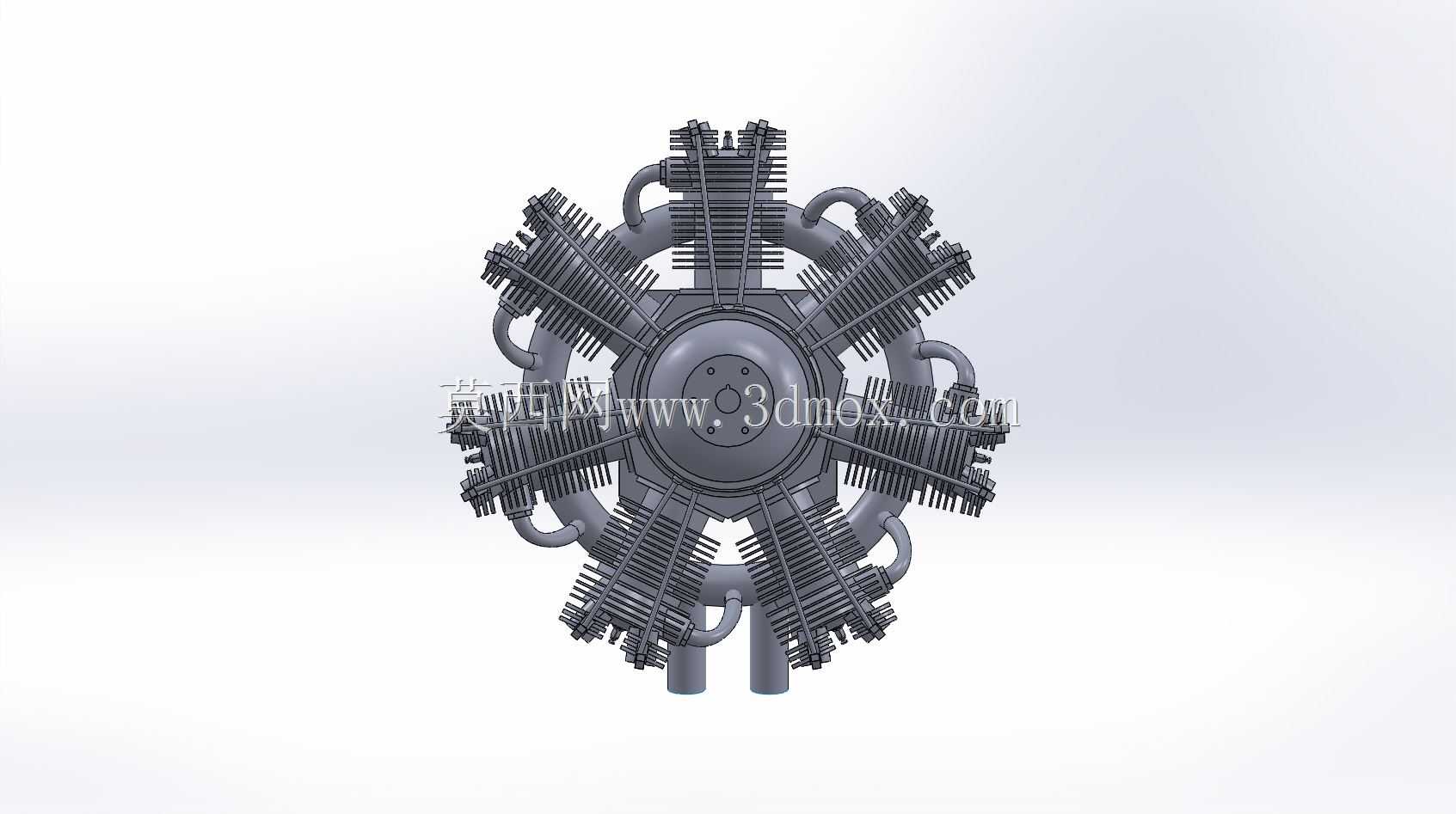

　　这套径向活塞发动机采用星型气缸环绕布置，八组缸体沿曲轴箱周向均匀分布，是大型固定翼航模与仿真航空动力装置中较有代表性的结构形式。相比直列或对置发动机，星型布局能在较小的迎风直径内布置更多气缸，曲轴长度短、整机刚性好，多缸交替做功时输出扭矩更平顺，很适合大比例像真机对外观还原和持续动力的双重需求。

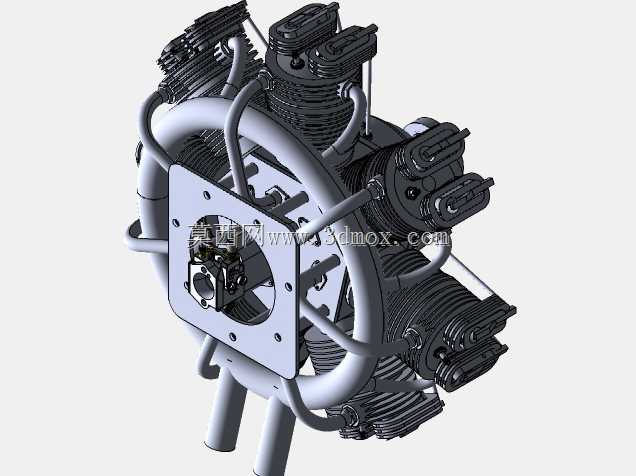

　　建模时首先要抓住曲轴箱这一安装基准。中心箱体承担曲轴支承、缸体定位和内部油路汇集，前端盖布置输出轴与螺旋桨安装界面，后端则预留点火、供油及附件连接空间。各气缸以相同夹角向外辐射，缸筒外壁的密集散热鳍片需要逐片还原，鳍片间距、厚度和根部圆角直接影响外观真实感，也对应风冷发动机在飞行中依靠迎面气流散热的工作方式。

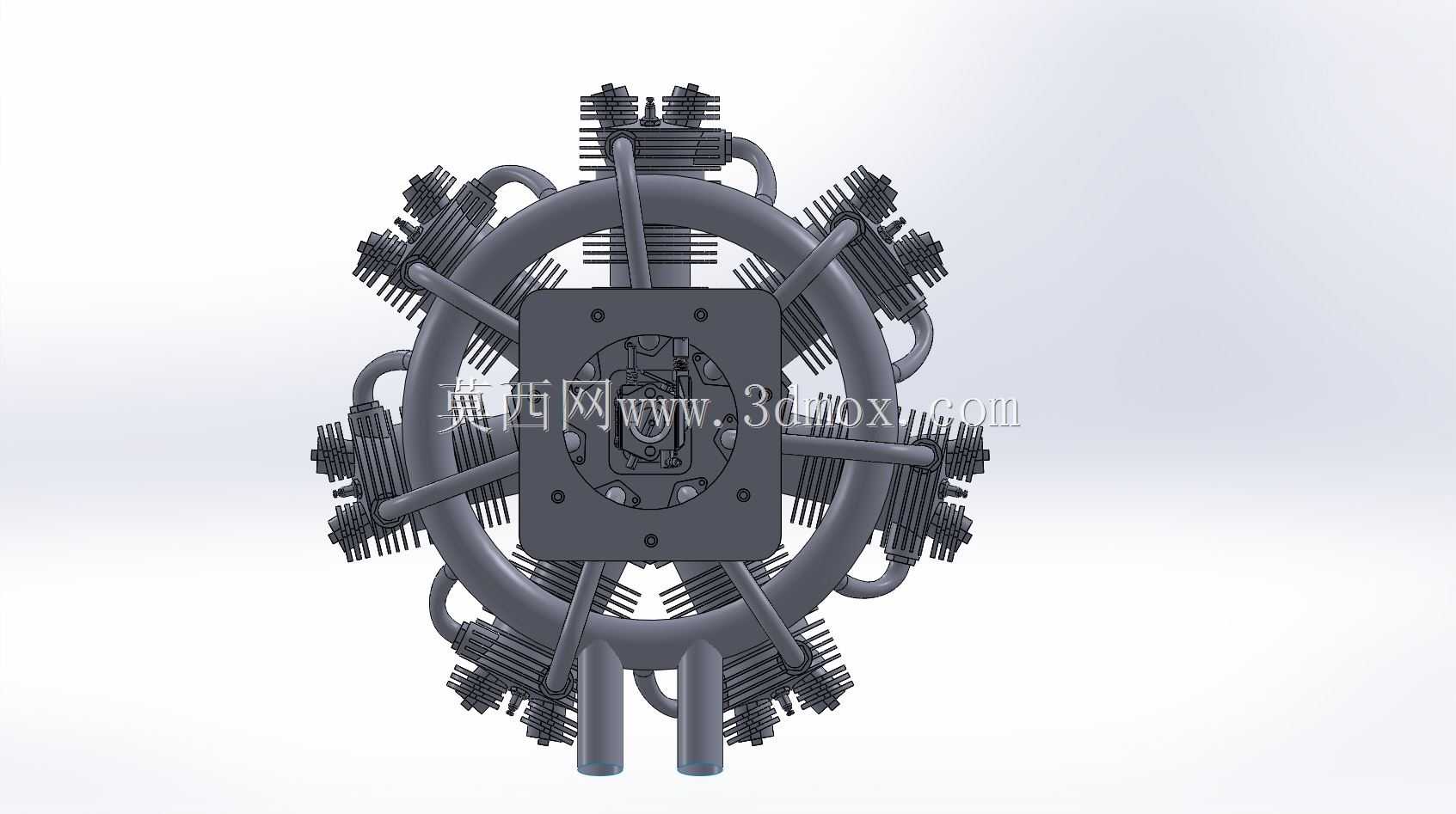

　　气缸头部集成气门、摇臂、火花塞与进排气通道，推杆沿缸体外侧从中央凸轮机构通向摇臂室，外部管路和拉杆形成星型发动机辨识度很高的机械轮廓。设计中需注意相邻气缸之间的维修间隙：散热鳍片外缘不能干涉，火花塞拆装空间、气门调整位置和油管走线都要在周向排布时留出操作余量。曲轴输出端通常连接螺旋桨桨毂，安装端面、定位轴径和锁紧螺纹要与桨座、整流罩匹配；发动机架则通过曲轴箱后部或底部耳片固定到机身防火墙上，安装孔位需承受螺旋桨拉力与振动载荷。

　　从整机边界看，径向尺寸由气缸外缘决定，轴向尺寸相对紧凑，整流罩开口要保证缸头迎风冷却，同时避免排气区域热量积聚。模型完整表达了缸体、活塞连杆、曲轴、气门机构和外部管线的装配关系，可用于航模仿真布置、动力舱空间校核，也能作为星型活塞发动机工作原理与结构教学的参考。
