洋马右舷艉机操纵油门手柄总成

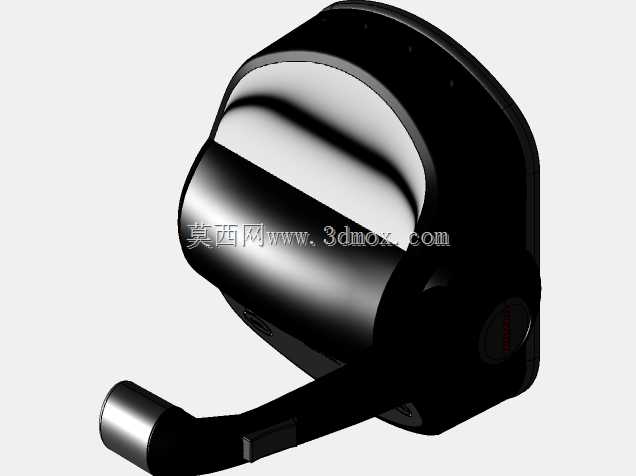

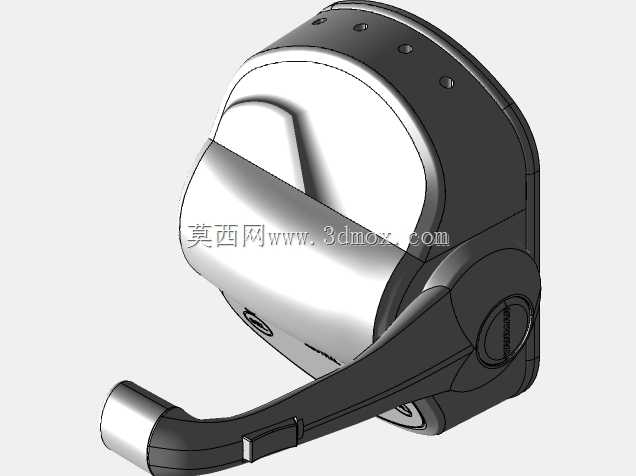

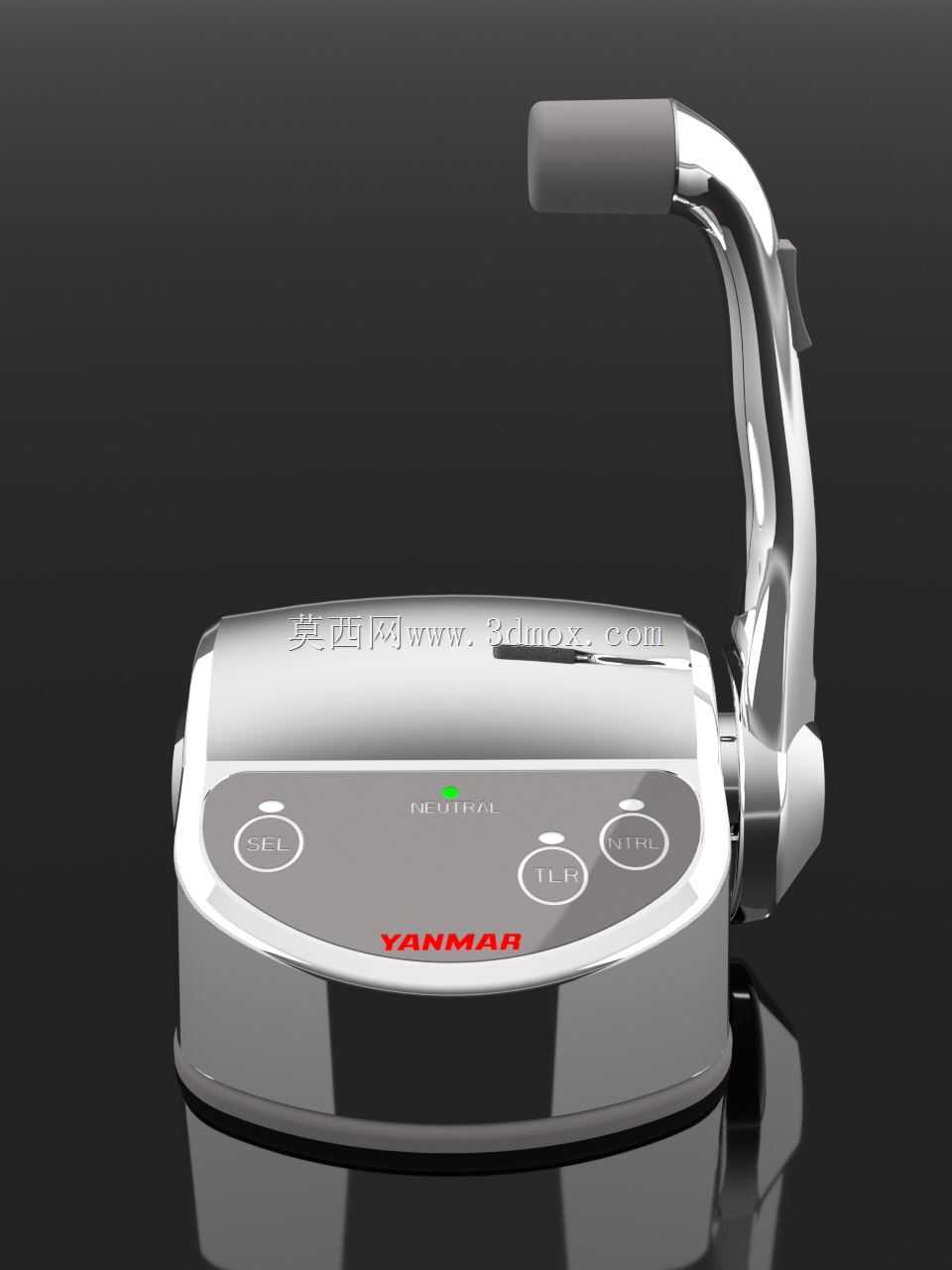

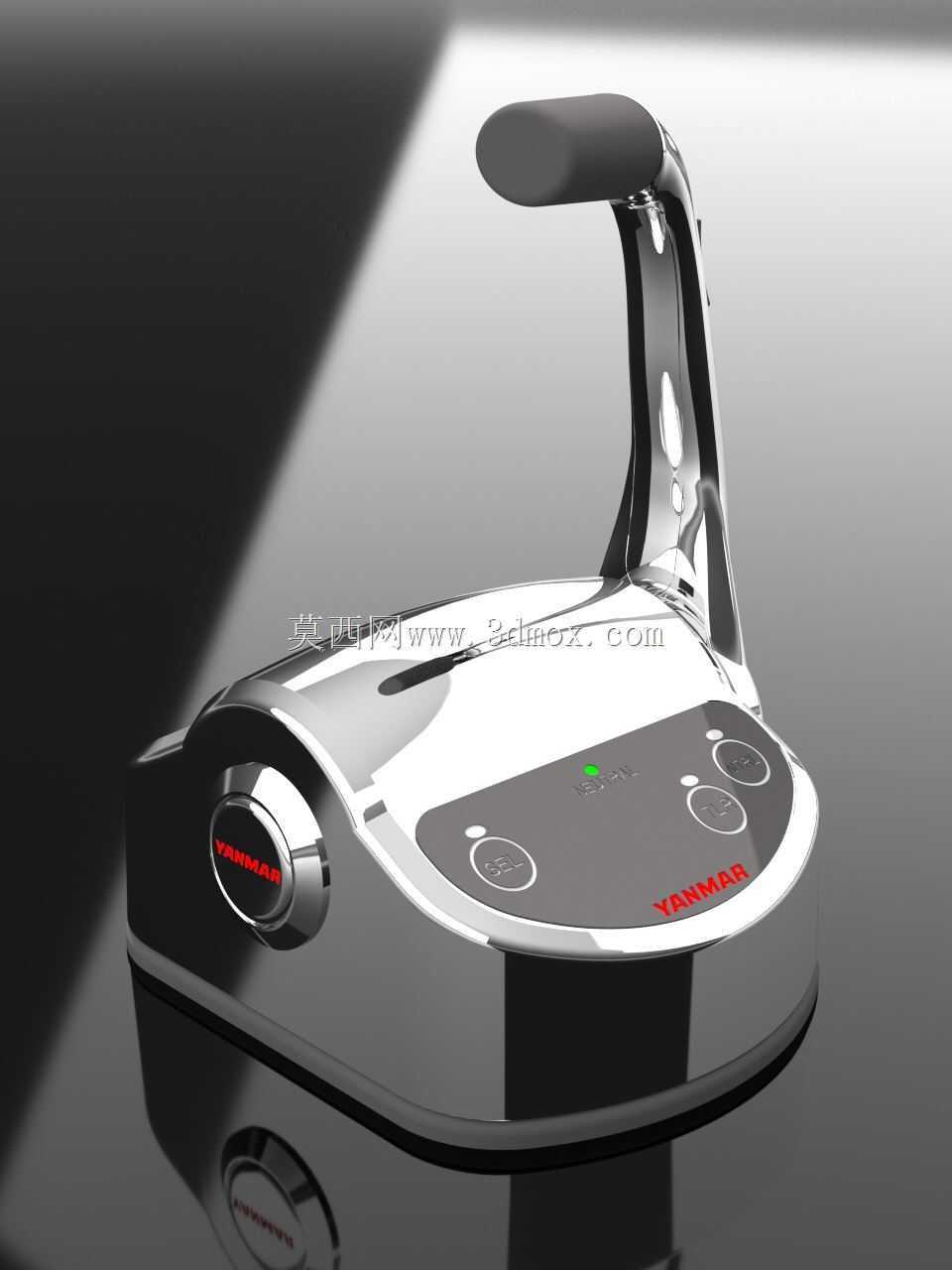

　　这套右舷艉机操纵油门总成面向小型动力艇、作业艇及游艇驾控台布置，核心作用是把驾驶人员的手部操作转化为艉机档位与油门指令，完成怠速、进档、退档及转速调节。右舷安装位通常对应主驾侧操控区，手柄需要在视线与手部自然活动范围内形成明确操作反馈，避免航行中误触，同时兼顾潮湿、盐雾和持续振动环境下的使用可靠性。底座采用低矮椭圆轮廓，贴合驾控台台面开孔边界，底部过渡圆润，既减少台面板应力集中，也便于周边密封压条和装饰圈布置。面板上设置功能按键与状态指示区，按键位置围绕拇指和食指操作轨迹排布，指示灯朝向驾驶员视线方向，夜间或逆光工况下仍可快速识别设备状态。侧面旋钮承担模式或辅助调节功能，其轴线高度与手掌侧缘位置相匹配，操作时不需要大幅改变握姿。

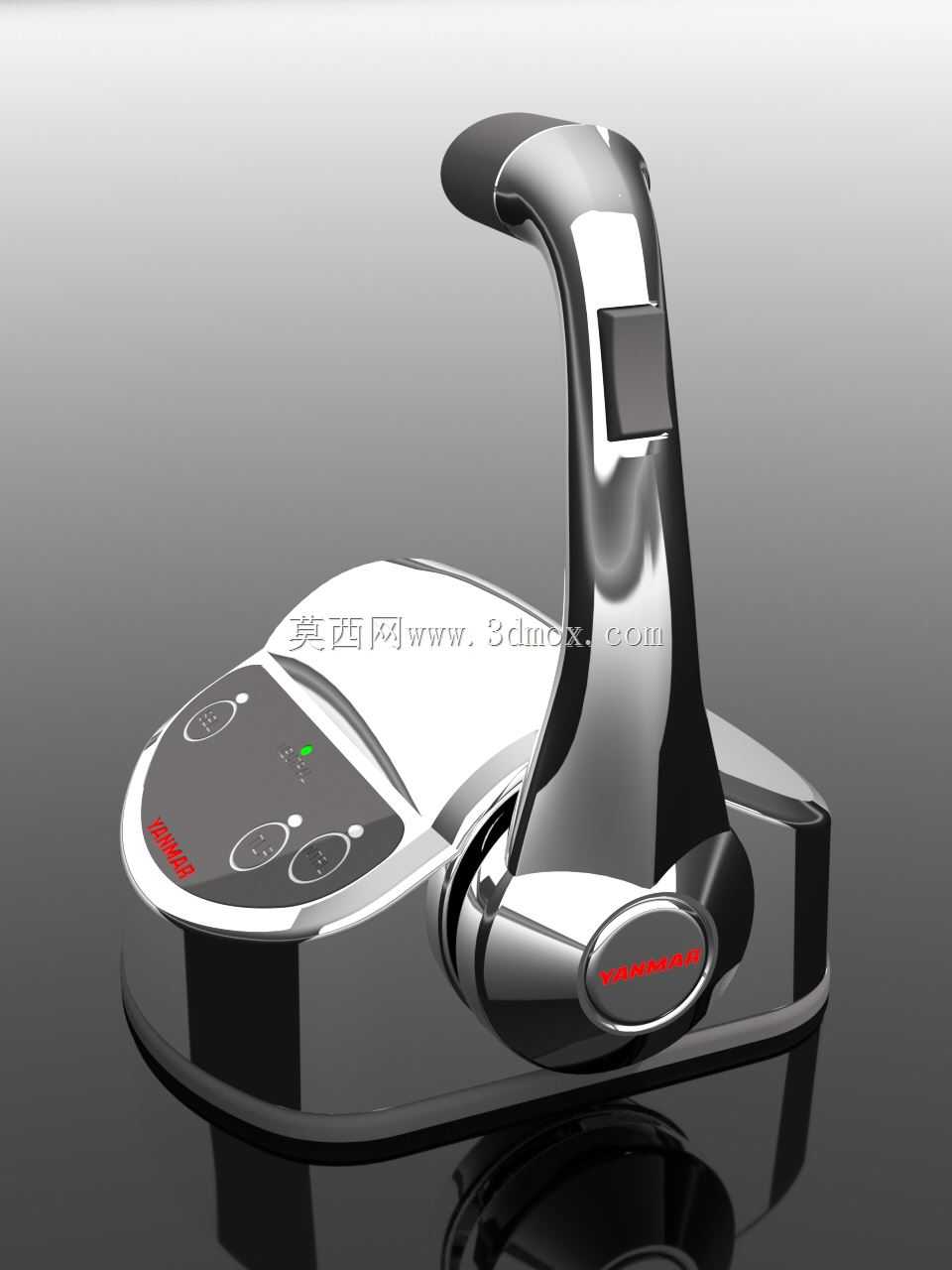

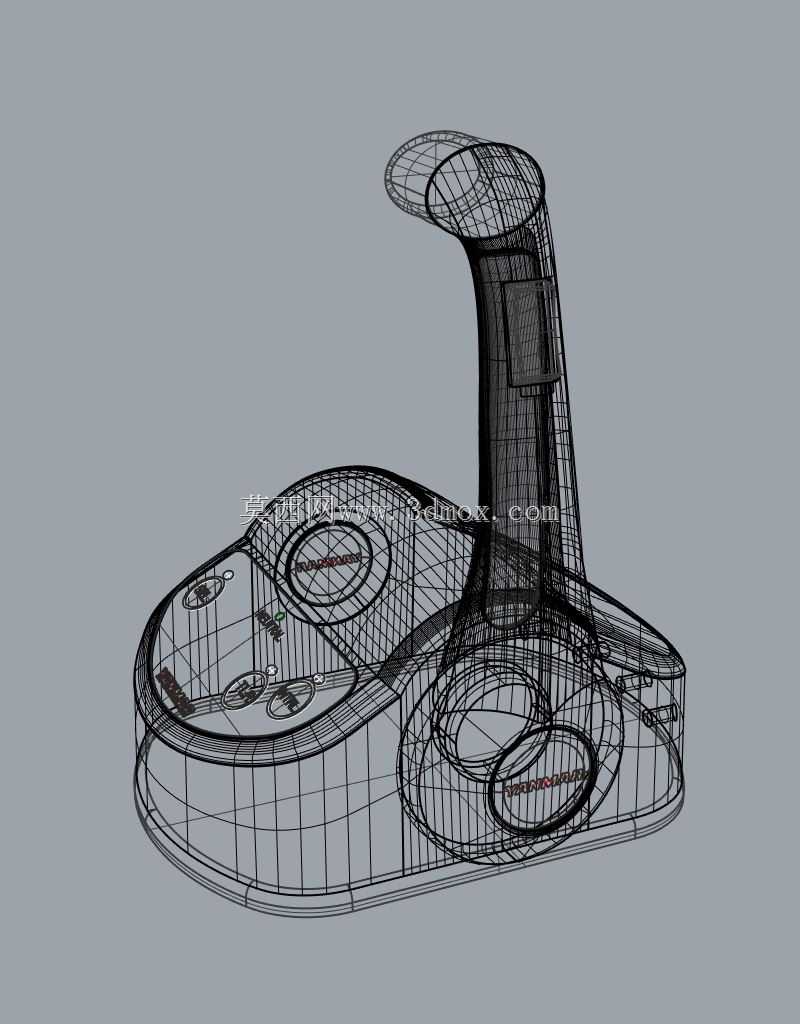

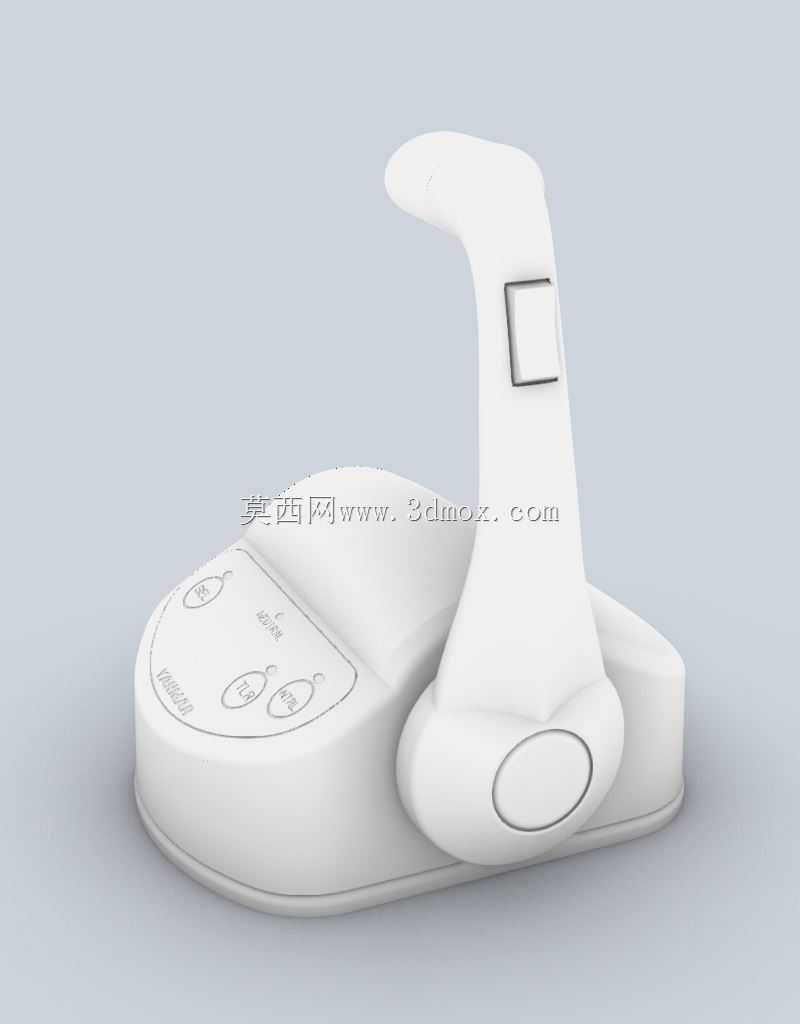

　　立式握把从底座后侧向上延伸，顶部握持区采用加宽扁形结构，掌心贴合面积较大，长时间巡航时手腕可保持自然角度；支撑臂做曲面收窄并开设减重孔，在保证抗弯刚度的同时降低整体质量，外观上形成镀铬亮面与深色握持区的层次区分。结构建模时需重点把握底座安装孔位、台面板厚度、手柄摆动包络和周边舵轮、仪表、开关的间隙。握把前后摆动范围内不能与驾控台护边、风挡下沿或相邻控制装置干涉，底座下方还要预留拉线、线束或信号连接件的走线空间。对于电控机型，面板内部需布置电路板、按键触点和接插件支撑柱；对于机械拉线机型，底座内部则要考虑摇臂轴、拉线支座和复位机构的安装位置。外形曲面以高光壳体和黑色操控面对比构成，品牌标识区域位于面板前端及侧部旋钮附近，

　　建模时应保持标识面与曲面法向一致，避免渲染时出现拉伸变形。底座侧壁略带拔模斜度，既符合注塑或压铸成型习惯，也能让台面装配更顺畅。底部法兰宽度要覆盖台面开孔并留出紧固件位置，密封槽可沿法兰边缘布置，防止甲板冲洗水沿开孔渗入。实际选型时，右舷油门手柄常与左舷机型成对使用，双机船型中两侧手柄的高度、间距和操作方向必须一致，驾驶员才能凭肌肉记忆同步控制两台艉机。手柄顶端应留出防滑握持区，根部转角需要加强，以承受急加速和紧急退档时的横向载荷。面板按键力度要略大于普通消费电子按键，减少船只颠簸造成的误触发；指示灯亮度则应兼顾白昼可读与夜间不眩目。整体结构在三维环境中可用于驾控台人机工程校核、安装开孔图输出、线束路径检查以及外观方案评审。通过对底座、支撑臂、握把头、面板按键和侧置旋钮的分层建模，设计人员能够清晰检查外观分件、装配顺序和维修可达性，也能为后续渲染展示、样机制作及船舶驾控系统集成提供准确的几何依据。
