小型燃气式桑拿蒸汽加热炉结构设计

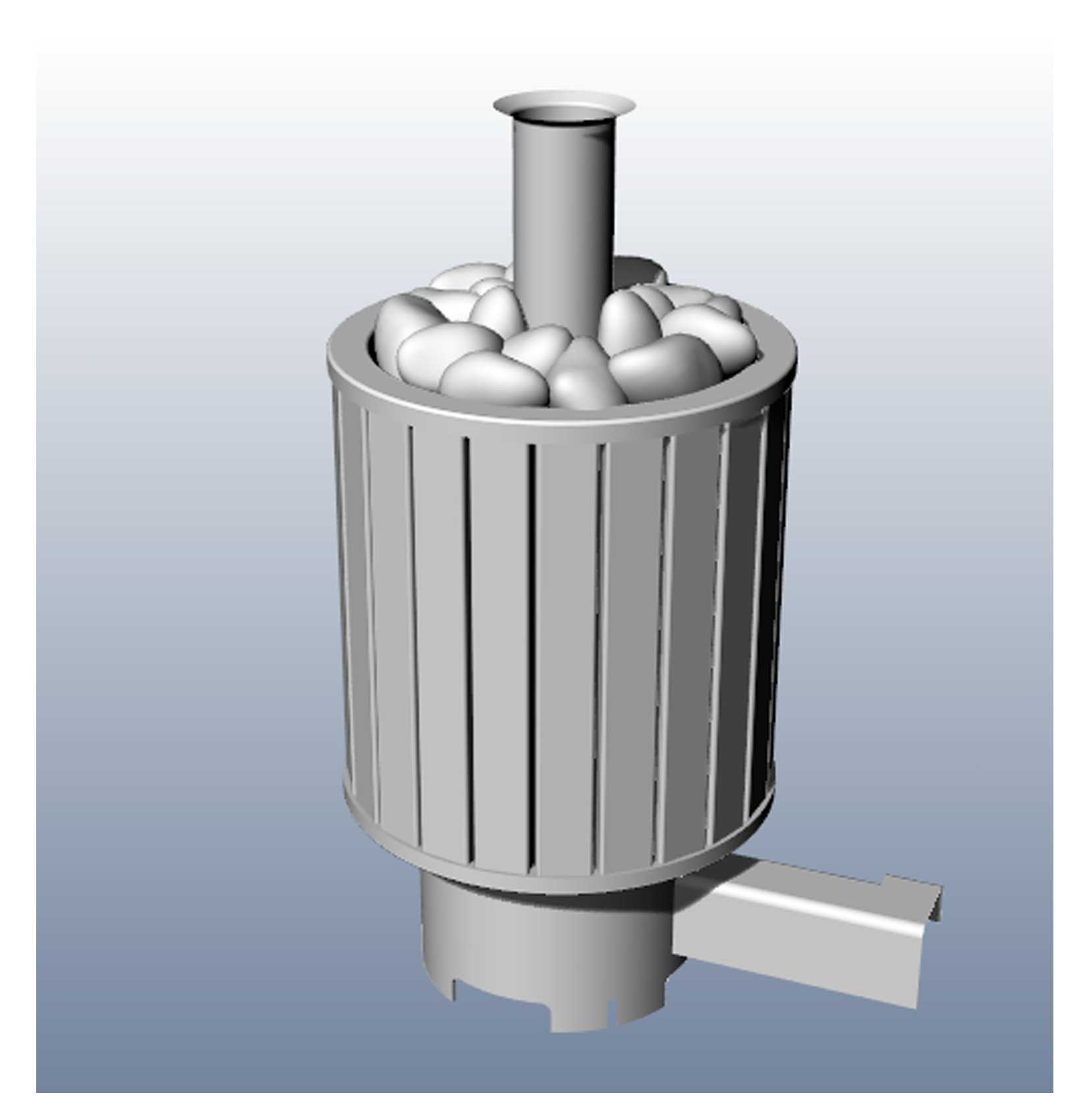

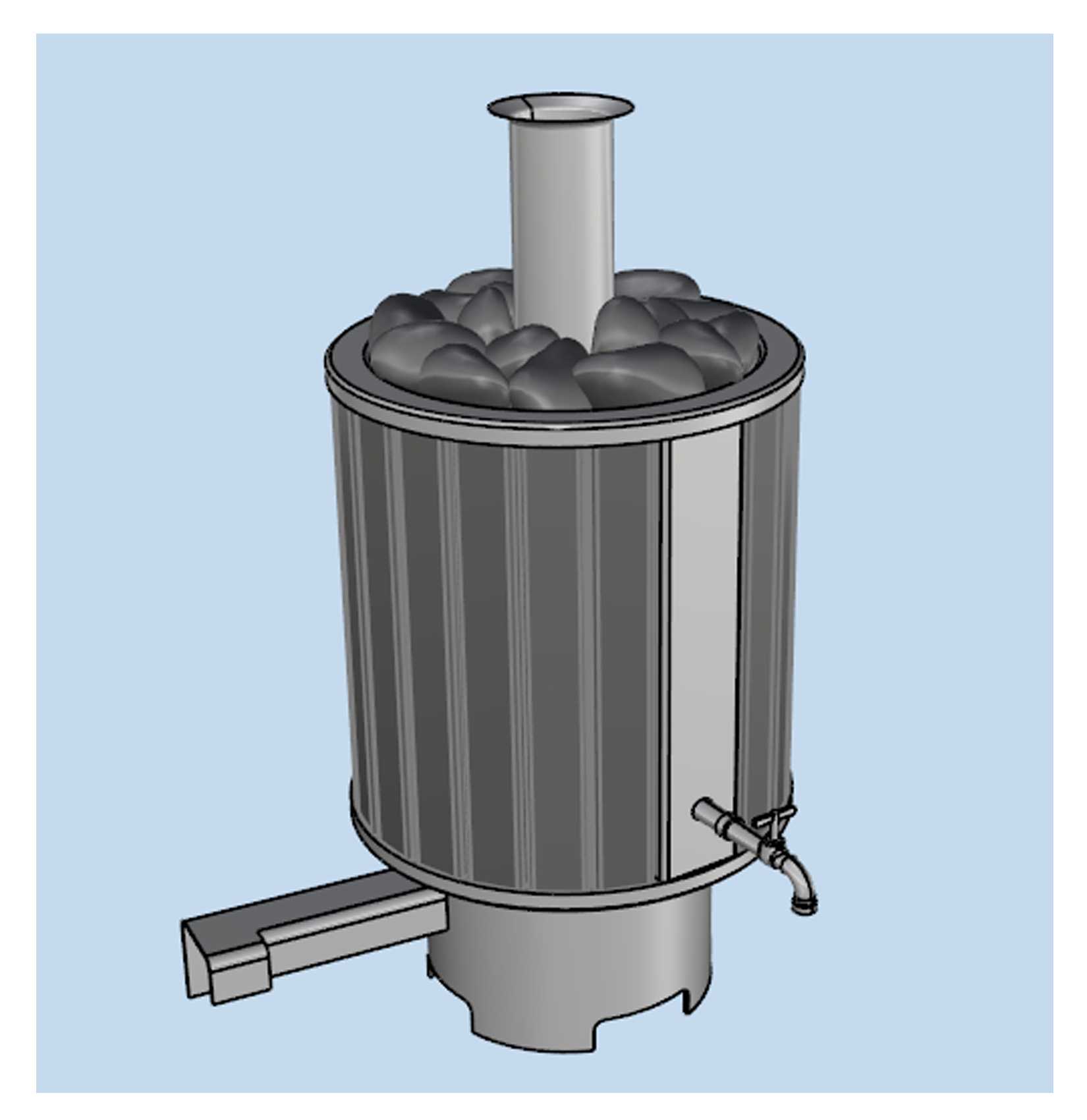

这款小型燃气加热设备主要面向小型商用桑拿房、家庭独立桑拿空间的蒸汽供热场景，区别于传统电加热桑拿设备，它以燃气作为热源，在无稳定大功率供电的郊野民宿、独栋别墅桑拿区也能稳定运行，无需布设大截面供电线缆，适配场景更灵活。从结构设计来看，设备采用立式圆柱筒体布局，底部预留支撑脚结构，安装时无需额外做复杂的预埋固定，仅需在安装面预留对应燃气进气接口、冷凝水排放点位即可，整体占地直径控制在常规桑拿炉的适配范围内，可直接替换原有同规格电加热桑拿炉，无需对桑拿房内部布局做大幅改动。筒体上部堆叠桑拿石容置腔，顶部居中设置排烟通道，可直接对接桑拿房预设的排烟管路，将燃烧废气直接导出室外，避免室内废气积聚。筒体侧部设置的燃气接入管路与控制阀门，采用侧出式布局，安装时可将管路隐藏在桑拿房侧壁的装饰层后方，仅露出操作端，既避免高温区域对管路密封件的长期烘烤，也能提升桑拿房内部的整洁度。筒体下部延伸出的长条形结构为燃气进气与预混舱段，设计时特意将该段向外延伸，让燃烧核心区远离桑拿房的木质围护结构，降低周边结构的受热温度，减少防火隔热层的铺设厚度，控制整体施工成本。设备侧面设置的出水阀门，主要用于排放加热过程中产生的冷凝水，也可在设备长期停用后排空内部存水，避免冬季低温环境下存水结冰冻裂筒体焊缝。建模过程中针对筒体的竖向外筋结构做了等比例还原，这些外筋既可以提升筒体的结构刚度，减少薄钢板焊接后的受热变形量，也能增大筒体的外散热面积，让桑拿房内部的升温速度更均匀，不会出现局部温度过高的问题。顶部的桑拿石放置区采用下沉式设计，边缘做卷边处理，既可以避免桑拿石在加水产生蒸汽时滚落，也能让泼水后的水流全部流入高温加热区，快速产生饱和蒸汽，不会出现水流沿筒体外壁流淌到安装面的问题。排烟管采用直上式设计，减少管路弯折带来的排烟阻力，无需额外加装强排风机即可实现自然排烟，降低设备运行时的电耗与噪音。安装边界方面，设备底部支撑脚的高度预留了足够的通风间隙，可保证底部燃烧区域的空气补给充足，避免出现燃烧不充分的问题，安装时设备背部与侧面距离可燃装饰面的安全距离可通过外筋的散热作用适当缩小，相比传统无外筋的圆桶桑拿炉，能节省约15%的安装占位空间。
