直角限位铰接支座钣金结构设计

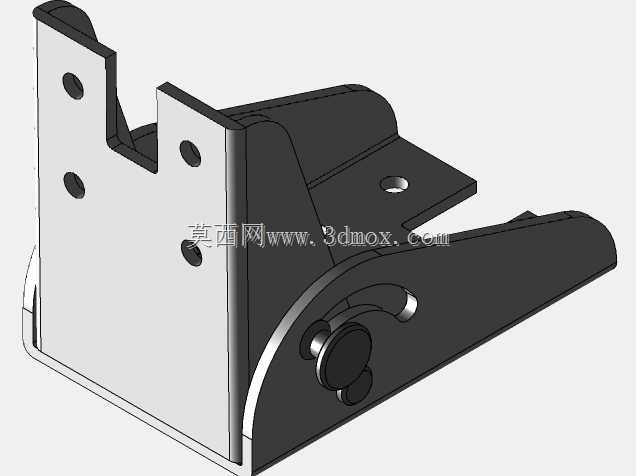

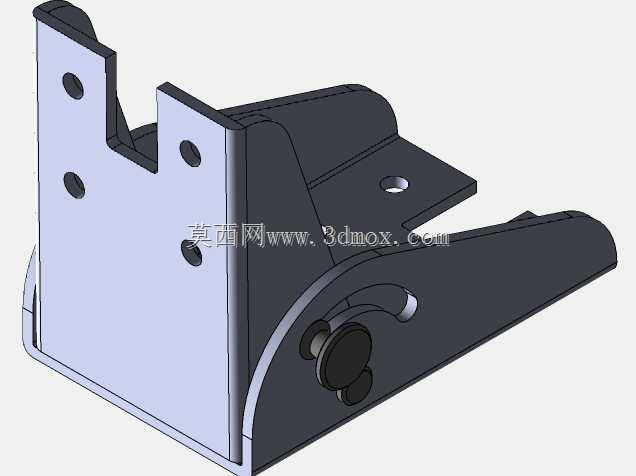

　　这套直角铰接支座常见于需要在两个安装面之间维持九十度开合关系的设备骨架、护罩翻板、检修门以及工装夹具侧部，承担转动副与定位支撑的双重作用。现场使用时，一侧立板通过预留孔位固定在机架立柱或设备侧壁，另一侧折边贴合门板、护罩或活动托架，销轴穿过两侧同轴耳板后形成回转中心，使活动件能够绕固定轴线平稳翻转，并在闭合到位时依靠折弯轮廓形成机械限位，避免过转造成干涉。

　　从结构思路看，主体采用钣金折弯成型，立板与底板并非简单拼焊，而是通过连续折弯获得较高的截面刚度；折弯圆角处保留材料连续性，能够承受门板反复开合带来的交变载荷。立板上分布的多个安装孔用于适配不同螺栓间距，底板上的孔位则便于与活动件锁紧，孔边留有足够边距，防止拧紧时局部压溃。销轴端部采用轴套与挡圈组合，既控制径向间隙，又限制轴向窜动，转动过程中噪声小、旷量可控。

　　外形边界围绕紧凑安装空间展开，立板高度需覆盖主要受力区，底板延伸长度则要保证活动件连接面有足够支撑；侧向加强折边提高了抗扭能力，使铰链在偏载开门时不易产生张口变形。建模时需要重点控制折弯系数、展开长度、孔位同轴度以及销轴与耳板孔的配合关系，装配后检查九十度位置时两安装面的贴合状态，并确认最大开启角度下周边管线、护罩和机架不发生碰撞。

　　对于结构设计人员而言，这类件的价值不在于复杂曲面，而在于把受力路径、安装公差、折弯工艺和维修拆装统一在一个小型五金件中。钣金厚度选择要兼顾承载与轻量化，过薄会在反复载荷下出现耳板变形，过厚则增加折弯难度和成本；销轴直径需与耳板间距匹配，跨距过大时应增加衬套或加宽支撑面。实际选型中，还要结合门板重量、重心位置、开启频率以及是否存在振动工况，校核螺栓剪切、孔壁挤压和焊缝或折弯根部疲劳，从而保证铰接机构长期稳定工作。
