可移动可调节设备支撑调平脚

　　这类支撑调平件主要用于自动化产线机架、包装设备、输送线、检测台、小型机床辅助底座以及需要频繁移位的工装台架。现场使用时，设备底部框架先预留安装孔或焊接连接螺母，调平螺杆从下方旋入，通过六角螺母锁紧高度；底盘接触地面后承担垂直载荷，并把设备自重和工作振动传递到地面。对于地面平整度不足的车间，调平脚可以逐点补偿高度差，避免机架扭曲、门板错位、输送带跑偏或精密工位晃动。

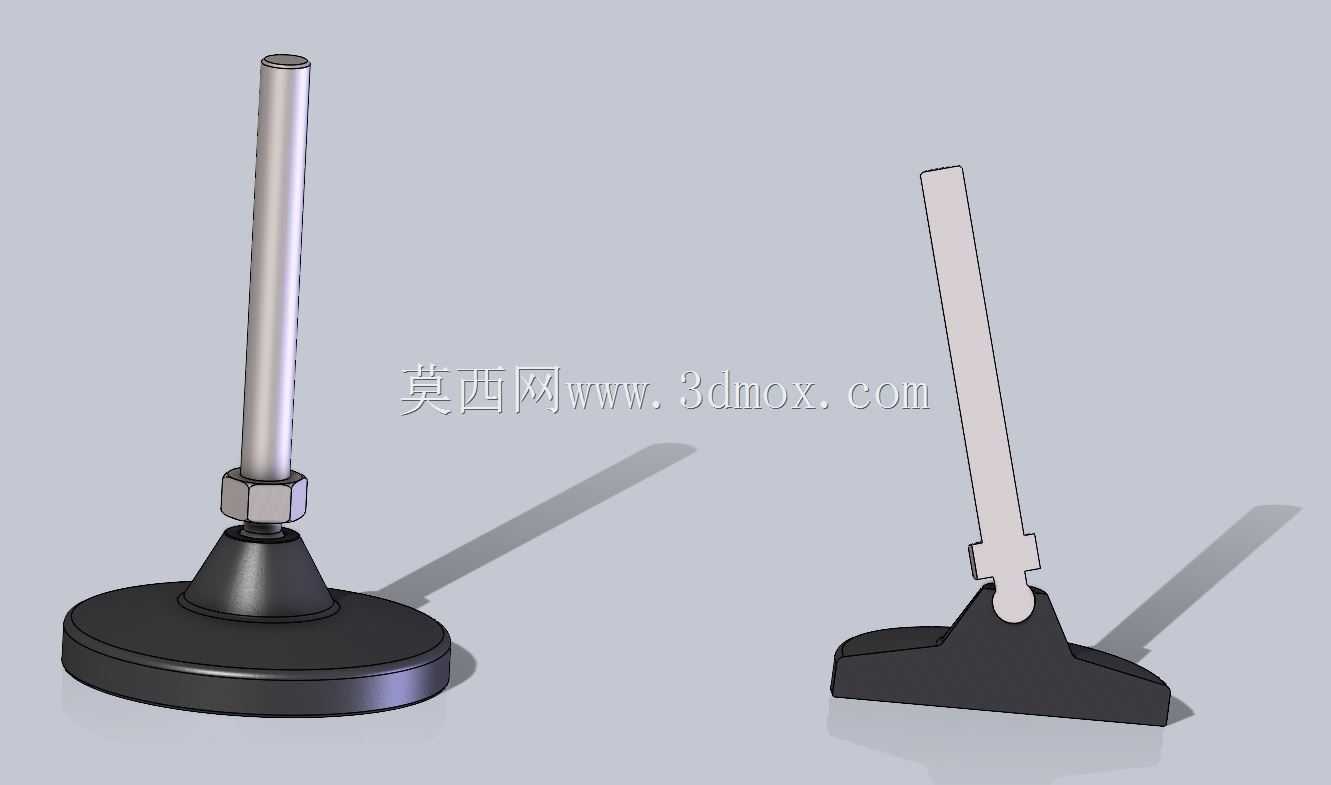

　　模型中包含两种典型支撑形态。一种为圆盘式固定调平脚，底部采用较大直径承压盘，适合混凝土地面、环氧地坪和钢板平台，接触面积大，单位面积压强较低；盘体上方设置锥形过渡座，可容纳螺杆下端的摆动结构，使支撑面在轻微倾斜地面上仍能保持贴合。长螺杆与锁紧螺母配合，旋转螺母即可改变设备底脚到支撑盘的距离，调节完成后螺母反向压紧机架端面，防止运行中松动。另一种为长槽孔移动式支脚，底部为条形承托座，立板上开设连续调节槽，配合销轴或紧固件实现支撑位置与高度方向的调整，更适合需要改变支撑跨距、避让地脚螺栓或适应不同机架孔位的场合。

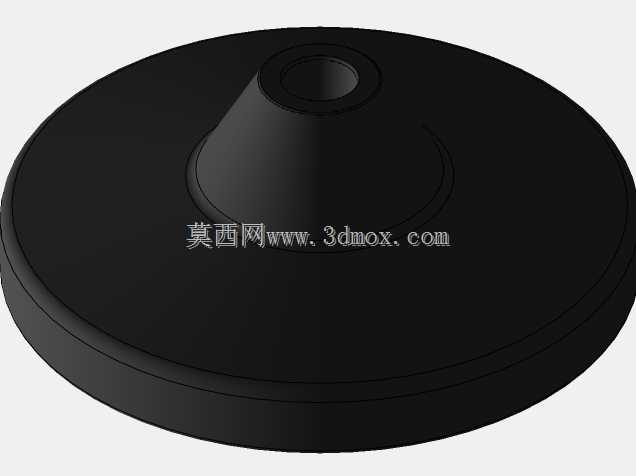

　　结构设计上，底盘边缘做了加厚和圆角过渡，减少应力集中；锥形座与圆盘之间形成稳定的压应力区，避免薄底板受载后翘曲。螺杆段采用标准螺纹思路建模，牙型区域保留清晰轮廓，便于在装配中检查螺母行程、锁紧空间和扳手操作距离。移动支脚的槽孔端部设置圆弧退让，销轴装入后不会在槽端产生尖角干涉；底部条形座的宽度和长度方向兼顾支撑面积与占地边界，适合靠近设备轮廓布置。

　　从安装边界看，圆盘式支脚需要在底盘周围预留扳手空间，锁紧螺母处应保证套筒或开口扳手能够垂直进入；设备底板孔位不宜过度靠近框架边缘，以免压紧面不足。长槽孔支脚则要关注销轴直径、槽宽配合以及槽孔有效行程，安装时先松开支点，推移设备或调整支点位置，再穿入紧固件锁紧。三维建模时需分别表达底盘承压面、螺杆轴线、螺母压紧面、槽孔中心线和机架连接面，装配校核重点放在最低与最高支撑位置、底盘与地面干涉、螺母旋转空间以及多脚同时着地时的高度匹配。
