福特F100皮卡承载式车架底盘结构

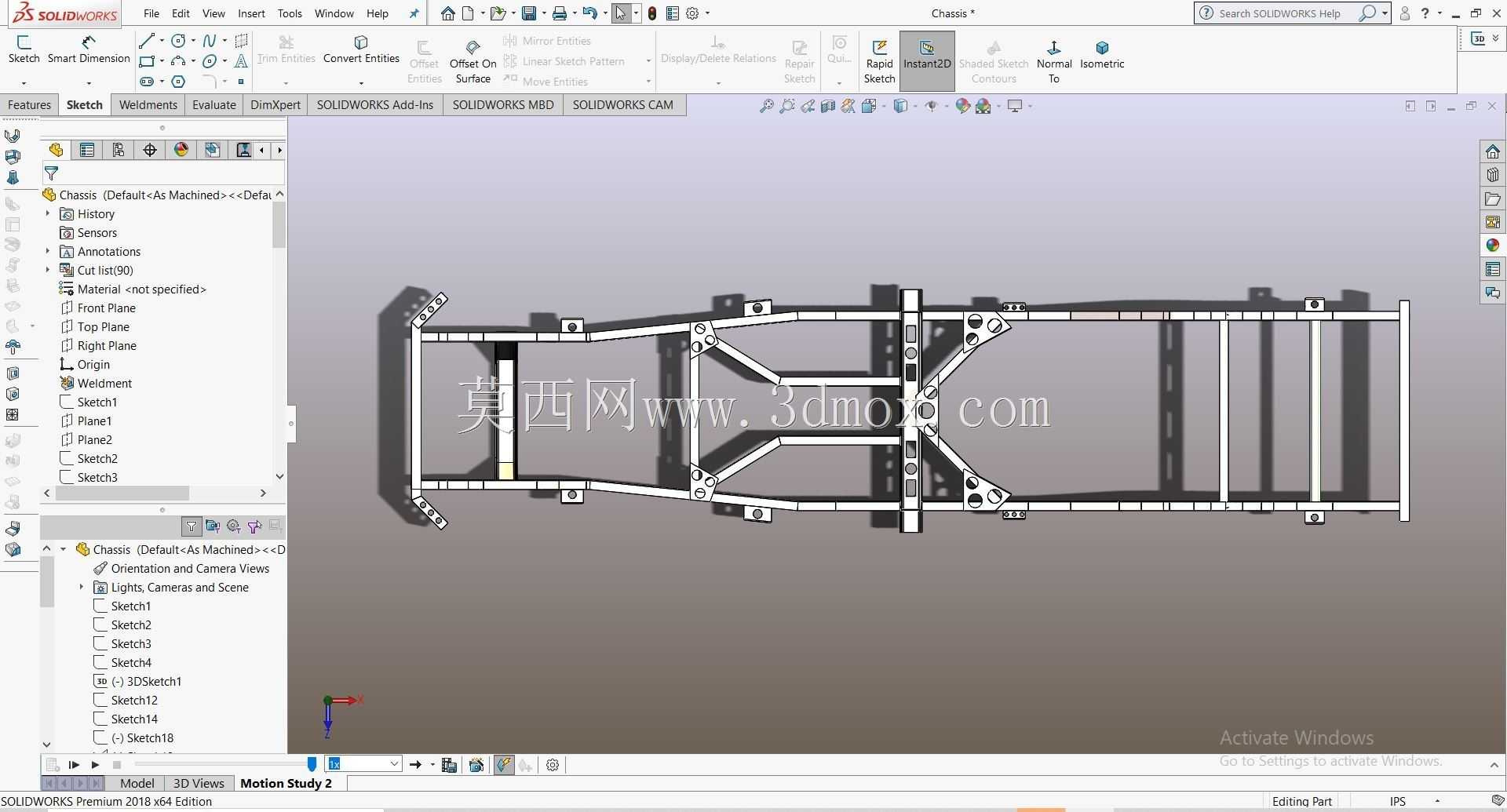

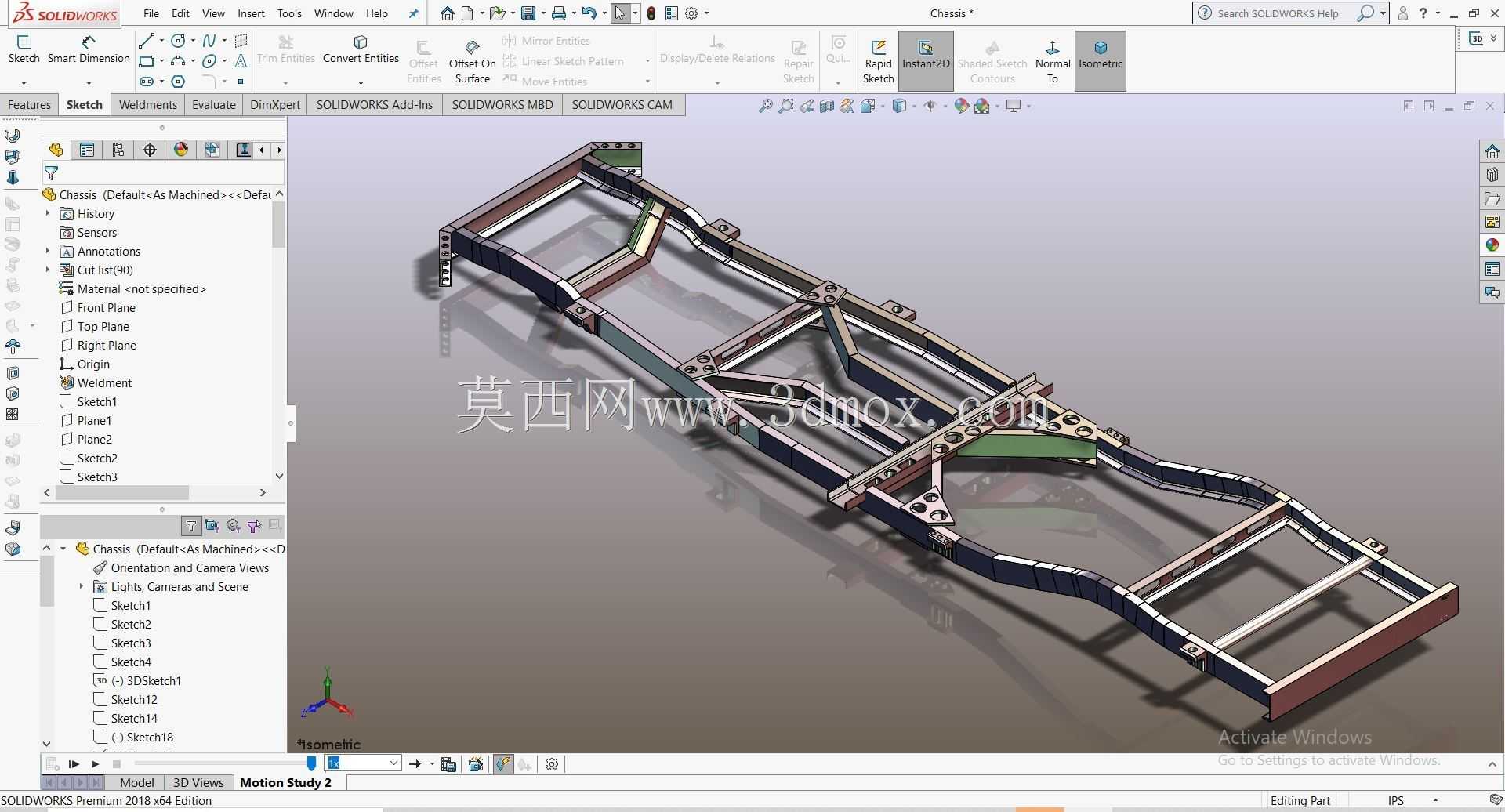

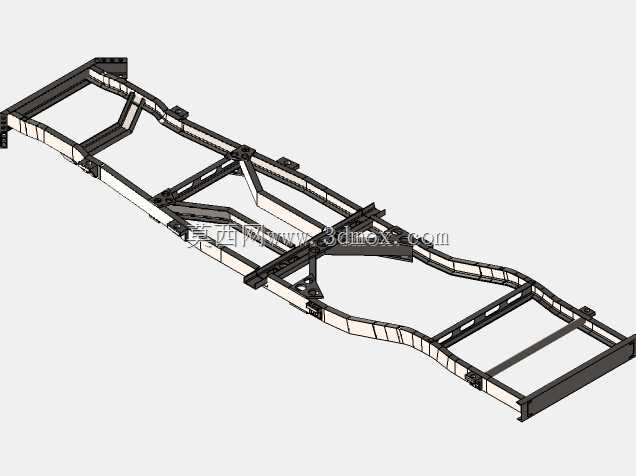

　　这套车架结构面向轻型皮卡整车开发与底盘改制场景，可用于整车总布置校核、底盘件匹配验证、改装方案推演以及教学层面的承载结构拆解演示。车架采用非承载式梯形布局，两根主纵梁沿整车长度方向延伸，前段收窄适配发动机舱与转向机构布置，中段保持平直贯通以承载驾驶室、货厢以及动力传动总成，后段向外延展匹配货厢底部支撑与后悬架安装跨度，多根横梁按载荷分布点位跨接在左右纵梁之间，既约束纵梁侧向变形，也为变速箱、传动轴、油箱、制动管路等部件提供安装依托。

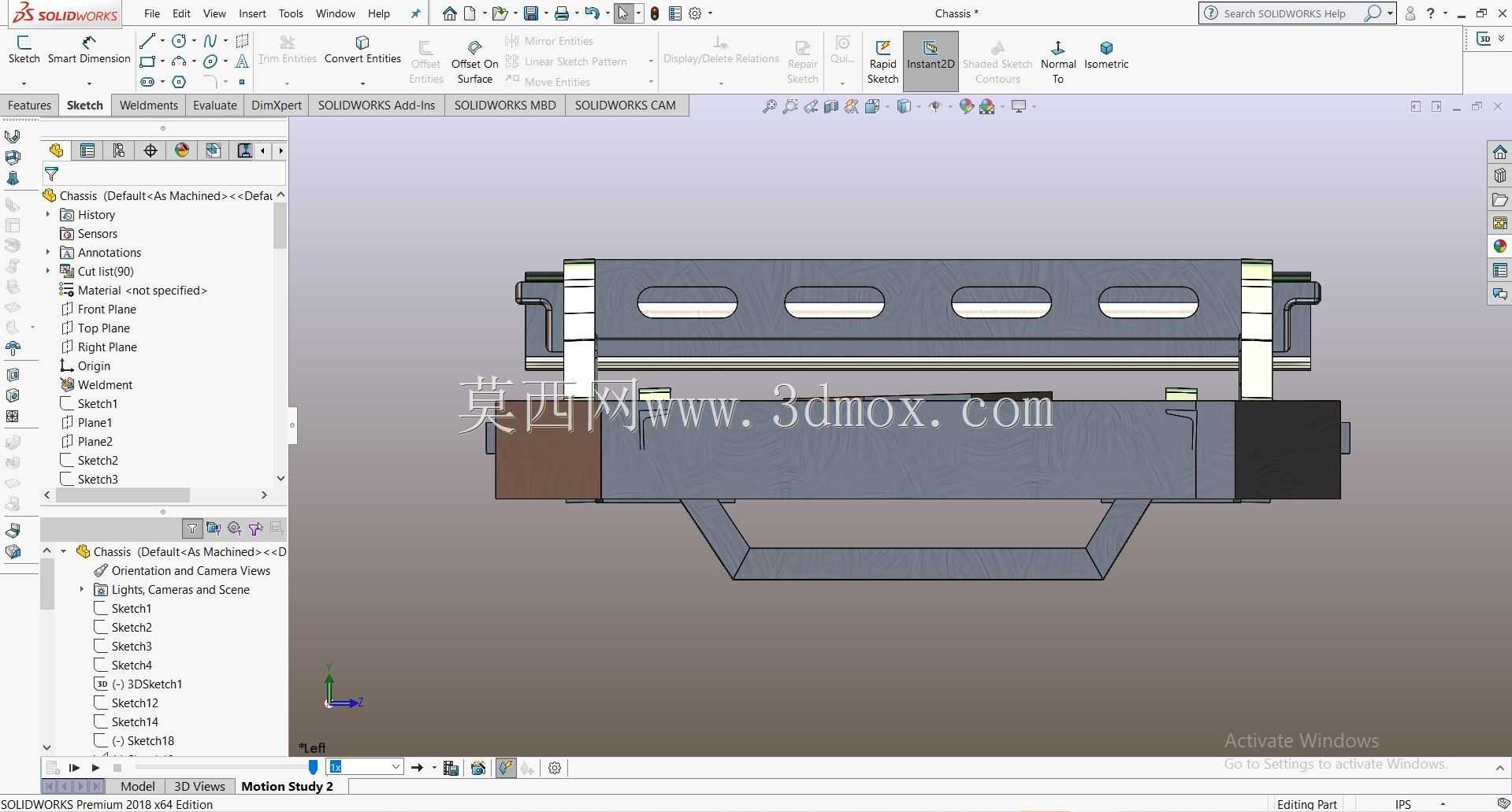

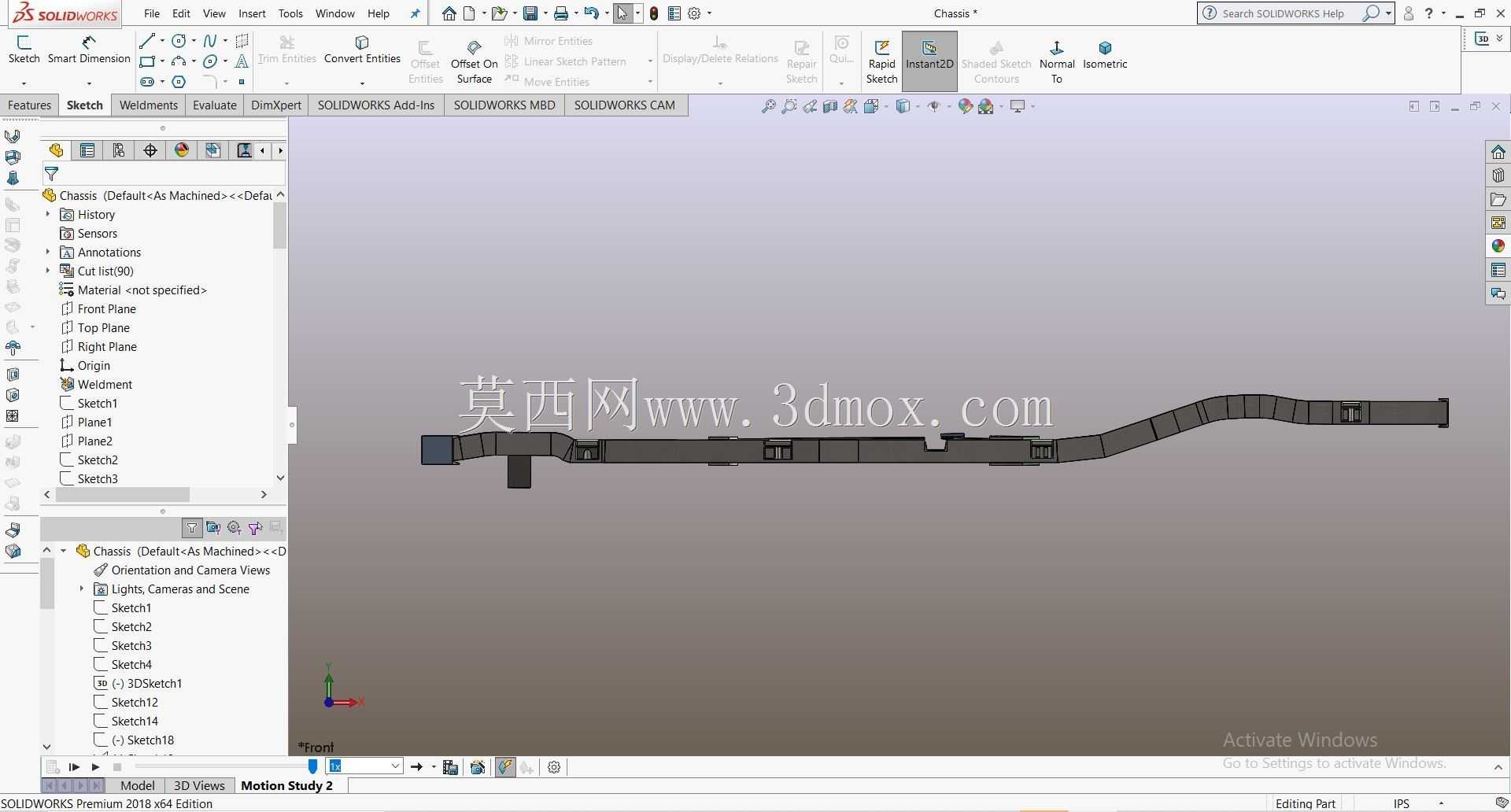

　　从实际承载逻辑来看，纵梁采用变截面形态，在悬架支座、动力总成悬置、牵引点位这些高载荷区域通过加强板、加厚连接板与密集紧固件提升局部刚度，避免整车满载过坎、拖拽作业时出现局部屈曲；横梁并非等距排布，而是对应动力总成悬置点、驾驶室后支撑点、板簧前卷耳与后吊耳位置逐一设置，让路面冲击、动力总成振动、货厢载荷直接通过横梁分散到双侧纵梁，减少应力集中。建模过程中完整还原了纵梁折弯轮廓、横梁搭接缺口、悬架安装座孔位、驾驶室固定支架以及货厢限位结构，各安装面的贴合关系、螺栓过孔位置与实车装配逻辑一致，可直接用于干涉检查：转向轮跳动极限下轮胎与纵梁内侧的间隙、传动轴在悬架上下行程中的摆动空间、排气系统与横梁底部的避让距离都能在数模中直接测量。

　　外形边界方面，车架总长覆盖皮卡从前保险杠安装梁到货厢后尾梁的完整跨度，宽度方向前段收窄以适配前轮转向角，中段宽度匹配驾驶室地板下方布局，后段加宽贴合货厢底板支撑范围；所有上部安装面的高度差对应驾驶室、货厢的装配高度，下部支座的垂向位置预留了车桥、钢板弹簧、减震器的安装空间，改制时若更换动力总成、升级悬架或者加装专用上装，可直接在现有孔位基准上调整支架，无需重新推演整车基础承载框架。
