钢管桁架结构方程式赛车三维设计

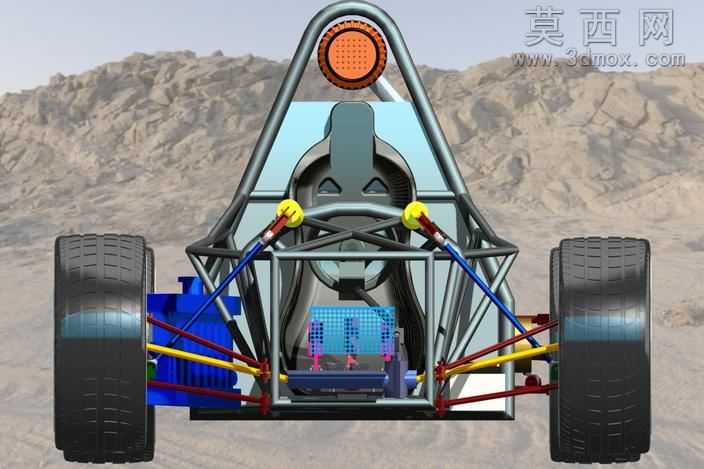

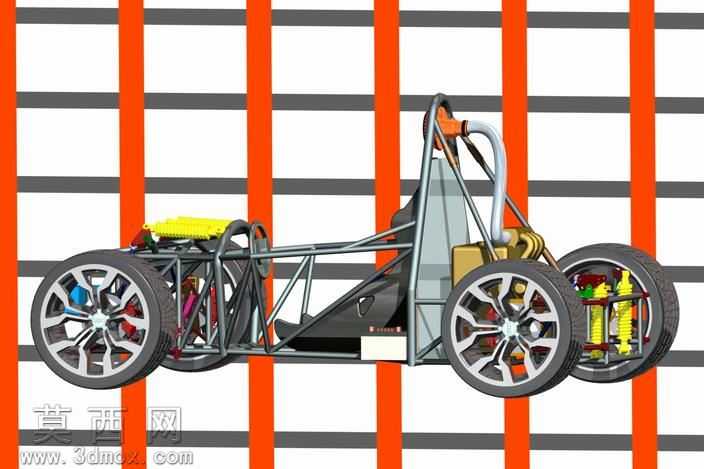

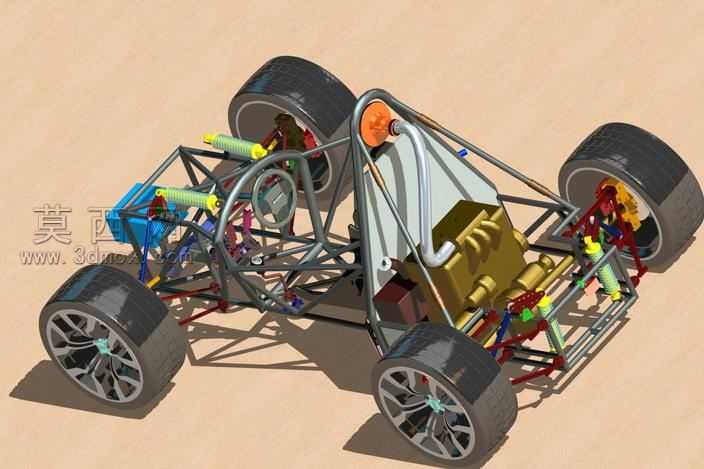

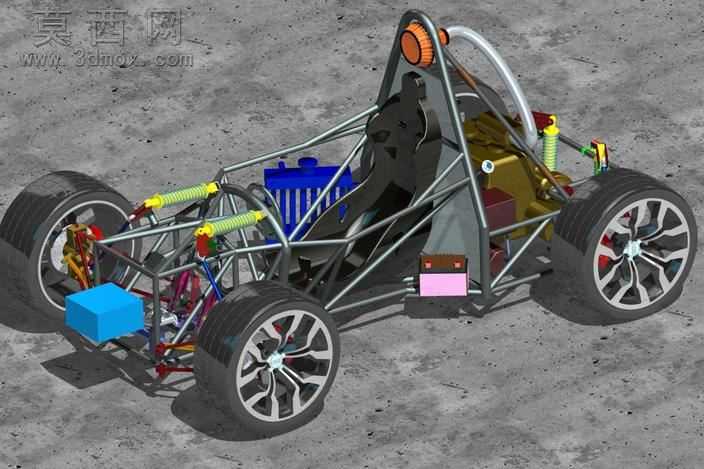

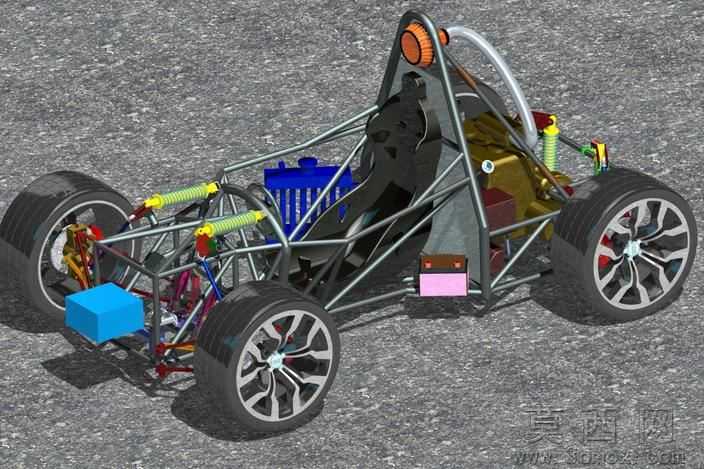

本作品为开放式钢管桁架结构方程式赛车的三维建模设计成果，建模阶段以赛车工程设计逻辑为核心，首先完成空间管阵式车架的骨架搭建，每根钢管的走向、连接节点位置均参照小型方程式赛车的受力标准排布，在保证车架抗扭刚度的前提下尽可能优化结构重量，预留出动力单元、驾驶舱、悬架安装的对应空间。建模过程中对各系统的装配关系做了严谨的干涉检查，确保转向机构跳动、悬架伸缩过程中不会与车架、周边部件发生碰撞。悬架部分还原了方程式赛车常用的双叉臂独立悬架结构，清晰呈现了弹簧减震器的安装角度、上下控制臂的铰接点位、转向拉杆的连接路径，减震器的阻尼筒、弹簧螺距、固定吊耳都做了精细化建模，还原真实部件的比例形态。动力总成区域区分了发动机主体、散热单元、储液部件、供油相关组件的布局，蓝色散热模块、金属色发动机缸体、不同色彩的功能部件通过材质区分做了明确标识，管线部分还原了冷却管路、线束的大致走向，让整体动力舱的布局逻辑清晰可辨。行走系统的轮组采用了多辐式运动轮毂造型，轮胎表面的橡胶质感、轮毂的金属切削质感在渲染阶段做了材质区分，刹车卡钳、轮毂中心固定结构都做了细节还原。电池模块、前部配重部件、尾部进气结构也都按照赛车的配重逻辑布置在对应位置，渲染时采用沥青地面作为承载场景，通过光影效果突出钢管车架的空间结构感，不同部件的金属、橡胶、塑料、漆面材质都做了对应的质感调整，让整体模型既具备结构展示的专业性，也拥有较好的视觉呈现效果，完整展现了小型方程式赛车从底盘骨架到各功能系统的整体设计思路，可作为赛车结构认知、轻量化车架设计参考的三维素材。
