带散热叶片的工业储能飞轮结构设计

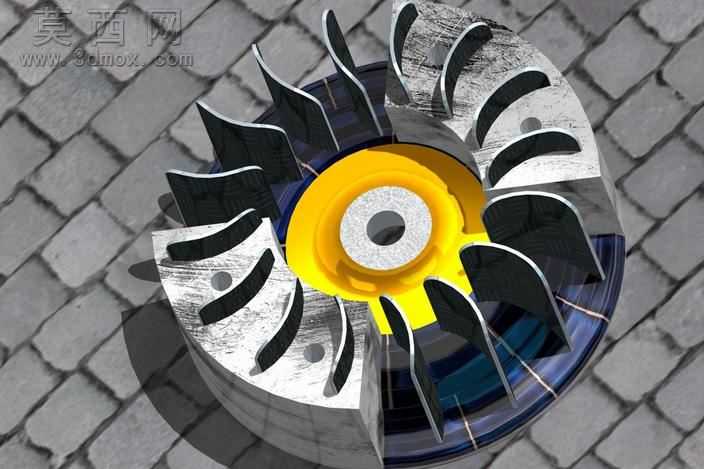

本作品为带散热叶片的工业储能飞轮三维设计，建模阶段采用参数化特征建模思路，先以中心安装孔为基准定位，绘制轮盘主体的回转截面轮廓，通过回转命令生成基础轮盘基体，保证中心安装位的同轴度公差符合机械装配要求。轮盘外缘的散热叶片采用阵列特征完成建模，先绘制单个叶片的空间曲面轮廓，通过拉伸、拔模、倒圆角命令生成单个叶片实体，再以中心轴为阵列基准，按照等角度圆周阵列规则生成全部叶片，同时对叶片根部做圆弧过渡处理，降低旋转过程中的应力集中风险。材质设计上，轮盘主体采用铸钢材质，渲染时调整金属粗糙度参数，还原铸钢表面细微的铸造纹理与哑光金属质感，叶片部分做了表面硬化处理的视觉表现，边缘呈现高光亮面的硬化层效果，中心轮毂部分采用亮黄色工程塑料材质，通过调整漫反射与高光参数，区分金属与非金属部件的视觉差异，中心安装孔内圈做了金属衬套的材质表现，还原装配接触面的耐磨结构设计。结构设计层面，轮盘采用分体式组合结构，外层金属轮缘负责提供转动惯量满足储能需求，内层轮毂采用轻量化材质降低整体自重，叶片与轮盘一体成型保证高速旋转下的结构强度，叶片的曲面弧度经过流体力学优化，旋转过程中可带动周边空气流动，带走轮盘高速转动产生的热量，避免长时间运行出现过热形变。渲染阶段采用石质地砖作为展示背景，添加柔和的环境漫反射光源，在金属表面形成自然的光影过渡，同时添加定向主光源突出叶片的曲面轮廓与轮盘的分层结构，通过阴影效果强化部件的立体感，整体渲染效果清晰展现飞轮的各部分结构细节与材质差异，直观呈现设计的结构合理性与功能特点。
