单轴双轮小型拖挂运载底盘结构设计

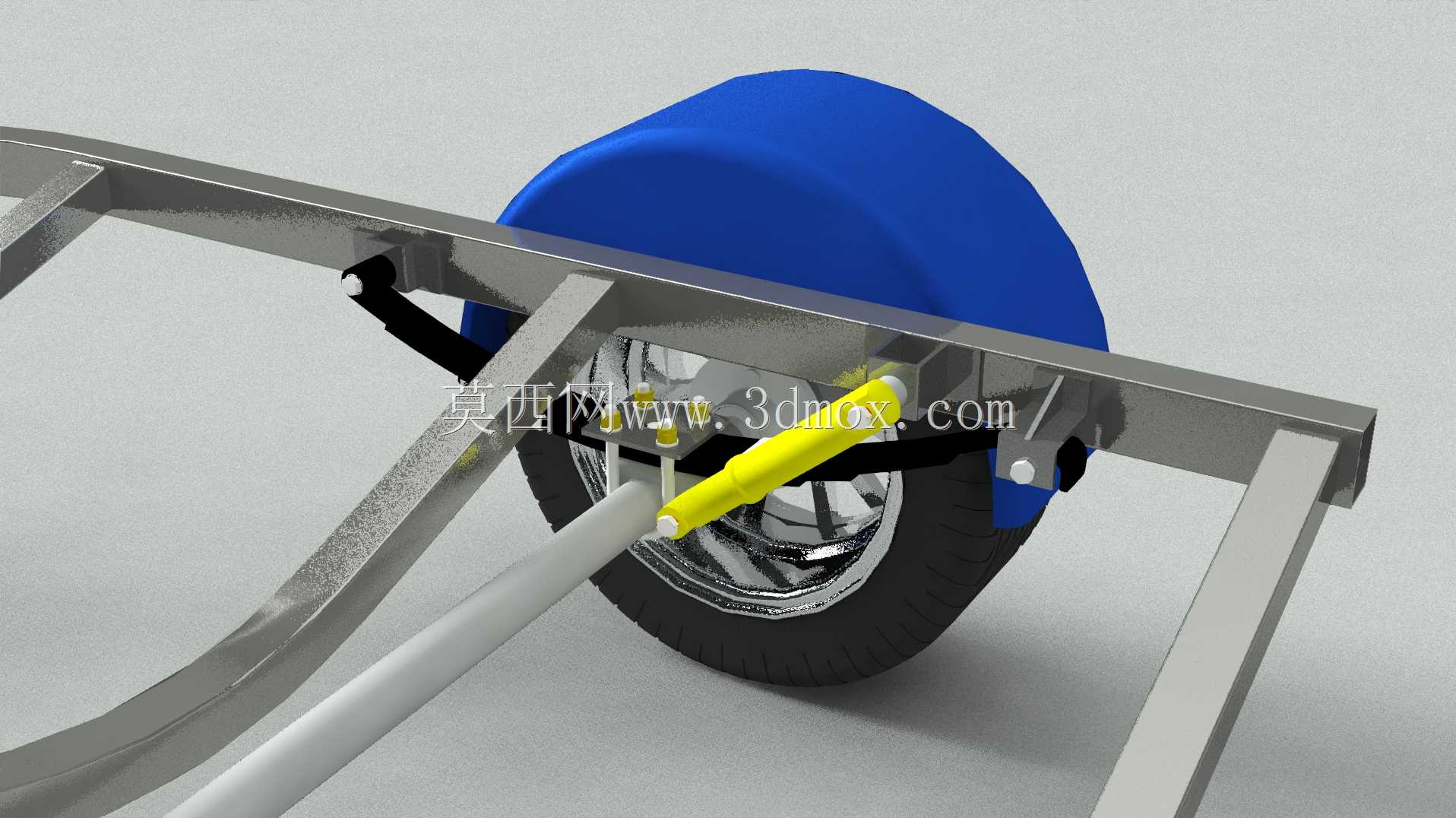

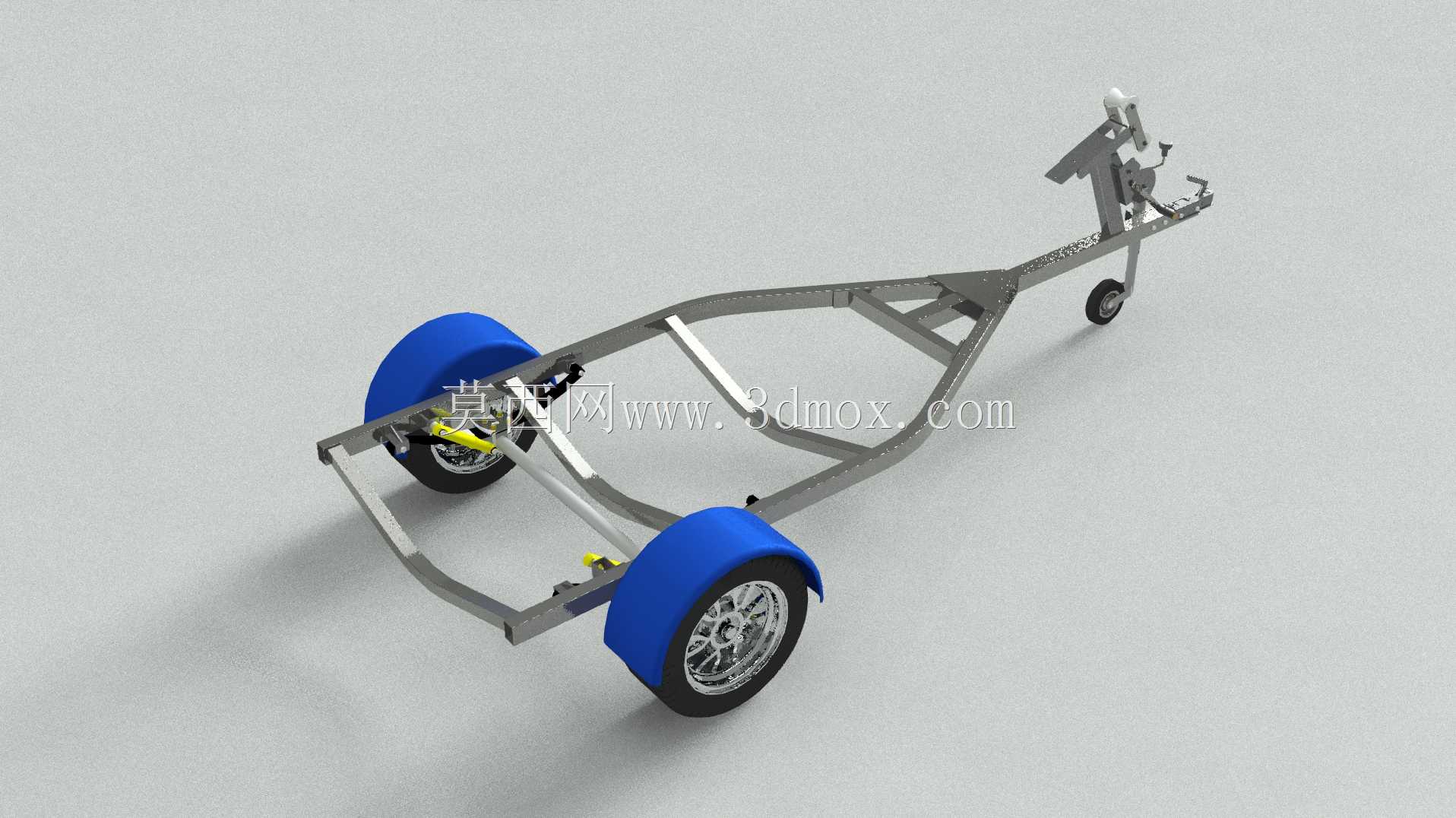

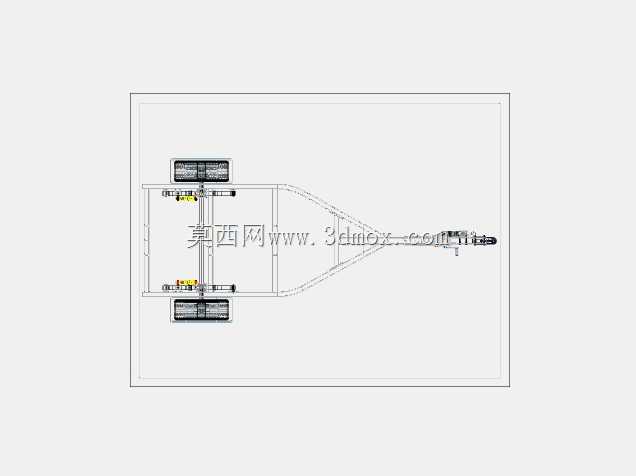

　　这款单轴双轮拖挂底盘，主要面向小型户外装备转运、轻型物料短途拖运场景设计，可适配小型乘用车、低速作业车辆的牵引接口，满足非道路场景与短途公路转运的轻型承载需求，常见于户外休闲装备运输、厂区轻型物料周转、小型作业机具转场等实际工况。整体采用框架式承载结构，主纵梁沿牵引方向贯通布置，横梁采用等间距分段焊接形式，在控制整体自重的前提下保证车架扭转刚度，避免非铺装路面行驶时车架出现永久性形变。牵引端设置有适配标准球形牵引座的连接机构，集成了驻车支撑小轮，在脱挂状态下可通过前端小轮实现短距离人力移位，无需额外支撑装置即可保持车架水平停放。行走部分采用单轴双轮布局，轮拱位置设置了独立的弧形挡泥结构，可阻挡行驶过程中车轮带起的泥水、

　　碎石飞溅到承载区域，悬架部件集成在车架纵梁的封闭安装位内，没有额外突出的安装支架，既降低了行驶过程中部件被路面障碍物剐蹭的风险，也减少了悬架连接部位的应力集中点。设计过程中没有在车架前段额外设置侧边滚轮，是考虑到该款拖挂底盘的使用场景以平整硬化路面、压实非铺装路面为主，侧边滚轮的实际使用频次极低，取消该结构可减少不必要的零件数量，降低后期维护成本，同时也能压缩车架前端的横向尺寸，减少窄路通行时的剐蹭风险。车架整体的安装边界经过校核，牵引连接点的高度适配多数家用乘用车的后牵引座高度，行驶状态下牵引架保持水平受力，避免出现牵引机构上下偏载导致的异常磨损；轮距设置经过稳定性验算，在额定承载状态下转向、

　　侧倾时的稳定系数满足轻型拖挂的安全要求，不会出现侧翻风险。车架上平面预留了通用的安装孔位，可根据实际使用需求加装货厢、设备安装机架、专用运载支架等不同上装，不需要对主车架进行二次焊接改装，适配不同场景的定制化改装需求。车架的焊接节点均采用满焊工艺处理，关键受力位置设置了三角形加强筋，分散牵引、制动过程中的集中应力，保证长期交变载荷作用下的结构强度。
