全高十字旋转闸机三维结构设计

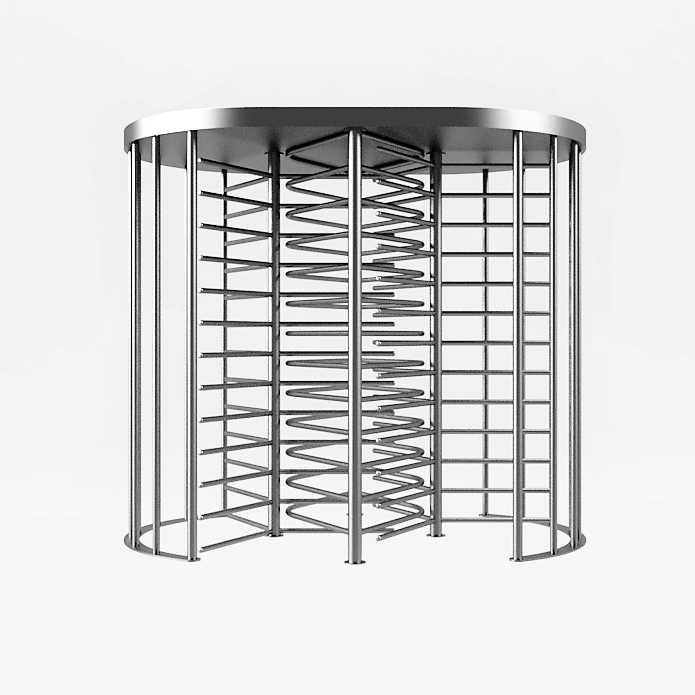

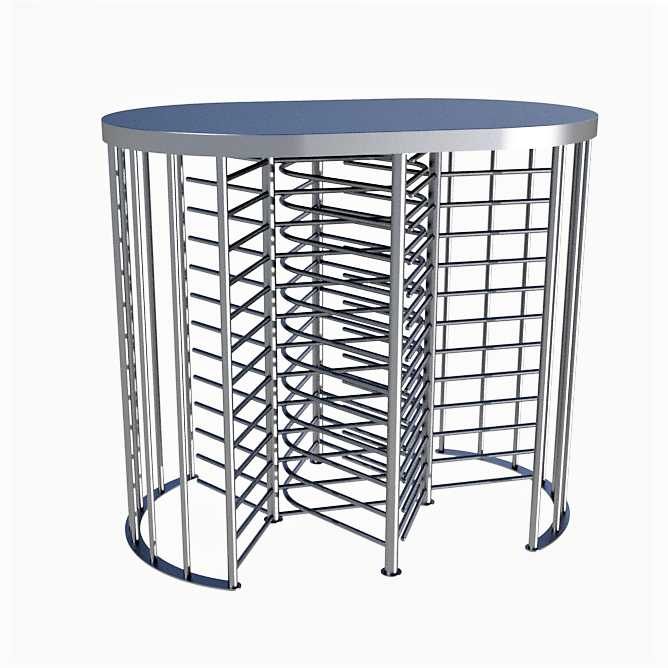

　　这款全高十字旋转闸的三维结构，核心围绕封闭场景下的人行出入口单向/双向管控需求搭建，常见于厂区封闭出入口、车站付费区边界、监所人员通道、景区单向验票口这类需要严格防止尾随、无授权闯入的场景，相比普通三辊闸、摆闸，全高结构的物理阻隔高度覆盖成年人通行全程，不存在钻爬、跨越的空隙，管控等级更高。从结构设计逻辑来看，整体采用半圆柱外框加中心旋转栅格的布局，外框由弧形顶圈、底部弧形导轨、多根垂直支撑立柱拼接而成，支撑立柱采用等截面矩形不锈钢管材，沿半圆弧度均匀排布，立柱间距控制在120mm以内，避免人员从栅格间隙侧身穿过；顶部弧形圈采用折弯成型的不锈钢板材，既作为顶部结构的连接支撑，也可集成门禁读卡器、指示灯的安装位，底部弧形导轨与地面预埋钢板通过膨胀螺栓固定，保证整体结构的抗冲击性能，可承受人员强行推挤时的侧向载荷。

　　中心旋转轴部分采用立式深沟球轴承搭配推力轴承的组合支撑，承受旋转栅格的整体重量同时保证转动顺畅无卡滞，旋转栅格分为四个等分通道，每个通道由多根水平不锈钢圆杆沿垂直方向等距焊接在垂直辐条上，水平杆间距控制在180mm，既保证栅格的结构强度，也避免人员在通道内被杆件卡绊；旋转机构内置机械锁止结构，当接收到门禁授权信号时锁止销收回，栅格可沿通行方向转动1/4圈，单次转动仅允许一名人员通过，转动到位后锁止销自动弹出，防止反向转动和未授权转动，从机械结构上杜绝尾随通行的可能。

　　安装边界方面，这款半圆柱型旋转闸的整体占地投影为直径1.6m的半圆形区域，安装时需要预留至少2m的通道宽度，顶部净空高度不低于2.3m，地面需要做100mm厚的混凝土硬化层，保证底部固定螺栓的拉拔强度，设备安装完成后旋转栅格与外框立柱的间隙控制在10mm以内，既避免转动时出现摩擦异响，也防止手指伸入间隙造成夹伤。从功能适配角度，结构预留了门禁系统、人脸识别设备、二维码读卡器的安装走线空间，中心轴内部为中空走线通道，所有线缆从中心轴底部穿出接入地面预埋穿线管，避免外露线缆被人员触碰损坏；栅格的转动阻尼经过结构匹配设计，转动时不会出现惯性冲转，人员推动时力度适中，通行过程中如果遇到反向作用力，机械锁止结构会立即锁死，防止人员反向闯入。

　　结构细节上，所有金属杆件的端部都做了倒圆角处理，焊接位置打磨抛光后做拉丝处理，避免尖锐边角划伤通行人员；底部导轨位置设置了排水槽，户外安装时可及时排走雨水，避免轴承位置长期积水锈蚀；旋转栅格的每个通道宽度设置为600mm，满足单人携带随身行李通行的需求，同时无法容纳两人并排通过，从物理尺寸上保证单次单人的通行管控逻辑。不同于普通摆闸的电控锁止逻辑，这款旋转闸的机械锁止结构是核心安全保障，即使电控部分出现故障，机械结构依然可以保持单向锁止状态，不会出现通道失控敞开的情况，适合对安防等级要求较高的封闭管理场景。建模过程中对所有转动副的配合间隙做了精确匹配，旋转轴与轴承的配合采用基孔制过渡配合，保证转动精度的同时避免装配过紧导致的转动卡滞，栅格水平杆与垂直辐条的焊接位置做了加强筋处理，可承受频繁通行带来的交变载荷，整体结构设计使用寿命不低于10年，可满足日均1万人次的通行频次需求。
