16毫米带电源标识金属LED按钮开关结构

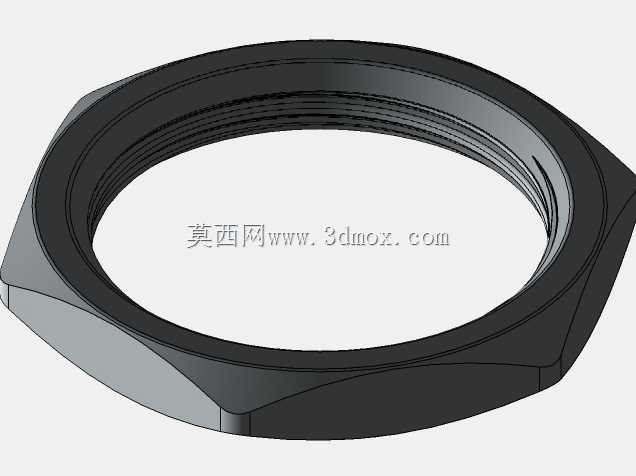

　　这款16毫米规格的金属带LED按钮，是工业控制回路里十分常见的人机交互元件，日常在机床操作面板、自动化设备控制柜、小型专用设备操控端、新能源设备启停工位都能见到它的身影，核心作用是完成回路通断的指令输入，同时通过自带的LED光源给出清晰的工作状态反馈，让操作人员在不同光线环境下都能快速识别设备当前的启停状态，避免误操作带来的生产风险。从结构设计来看，这款按钮采用全金属外壳搭配螺纹安装的结构，安装部位做了标准的细牙外螺纹设计，配套锁紧螺母就能完成面板固定，适配常规厚度的设备钣金面板，安装开孔直径严格匹配16毫米的行业通用尺寸，不需要额外做扩孔或者修孔处理，能直接替换同规格的老旧按钮元件，降低设备维护的改造成本。

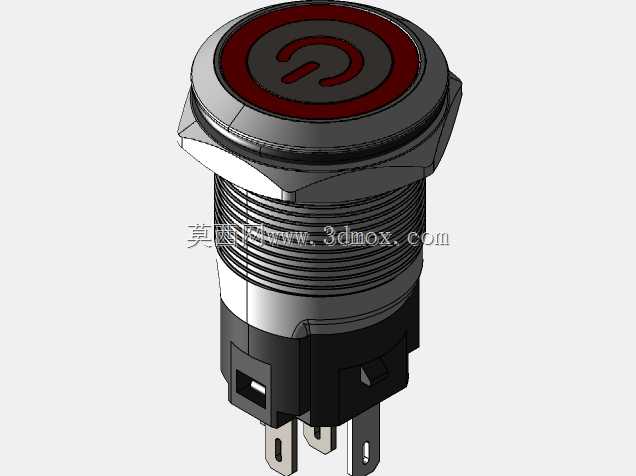

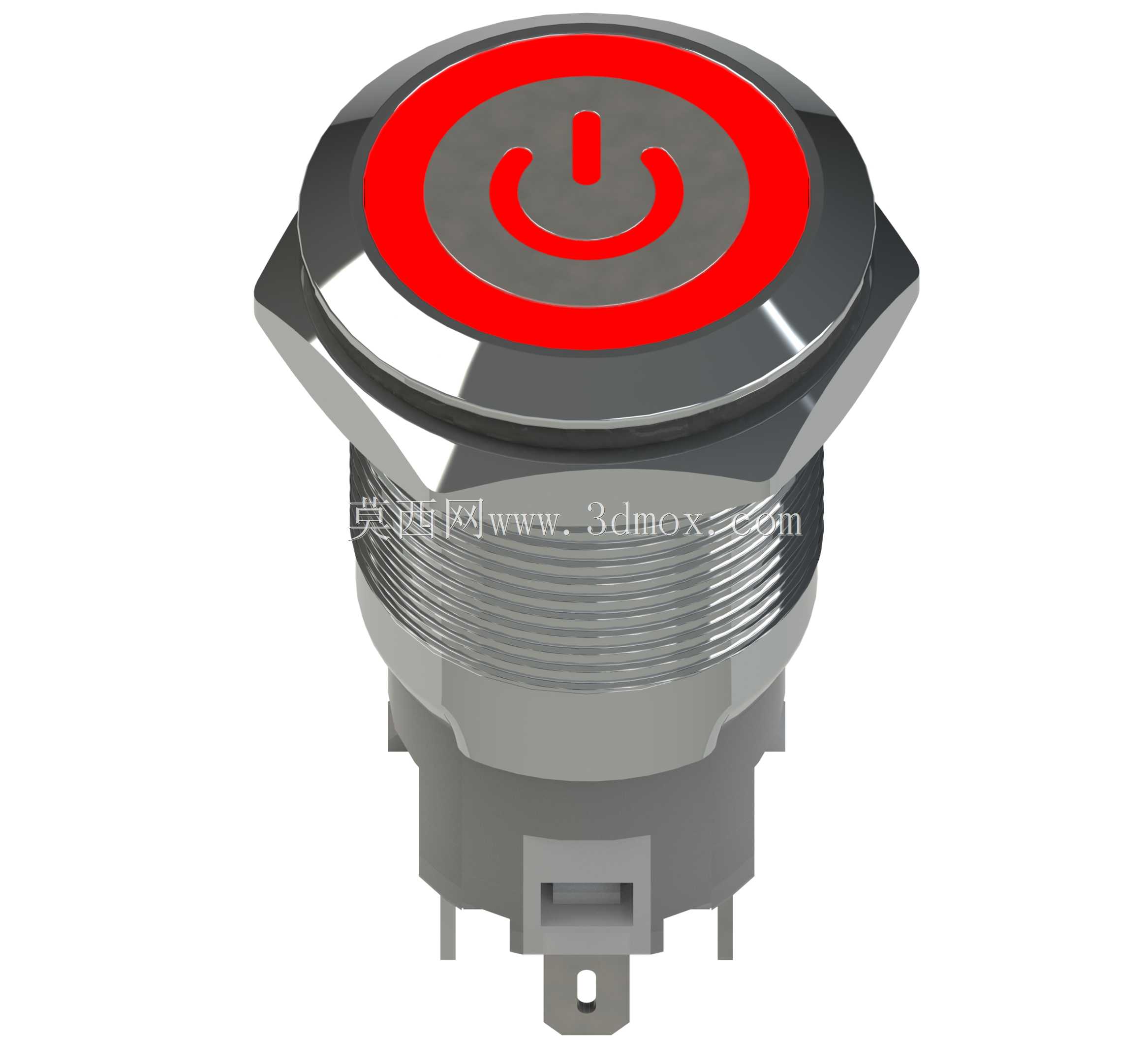

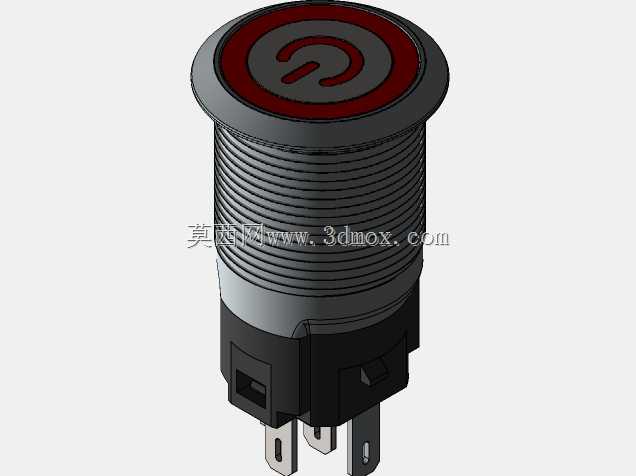

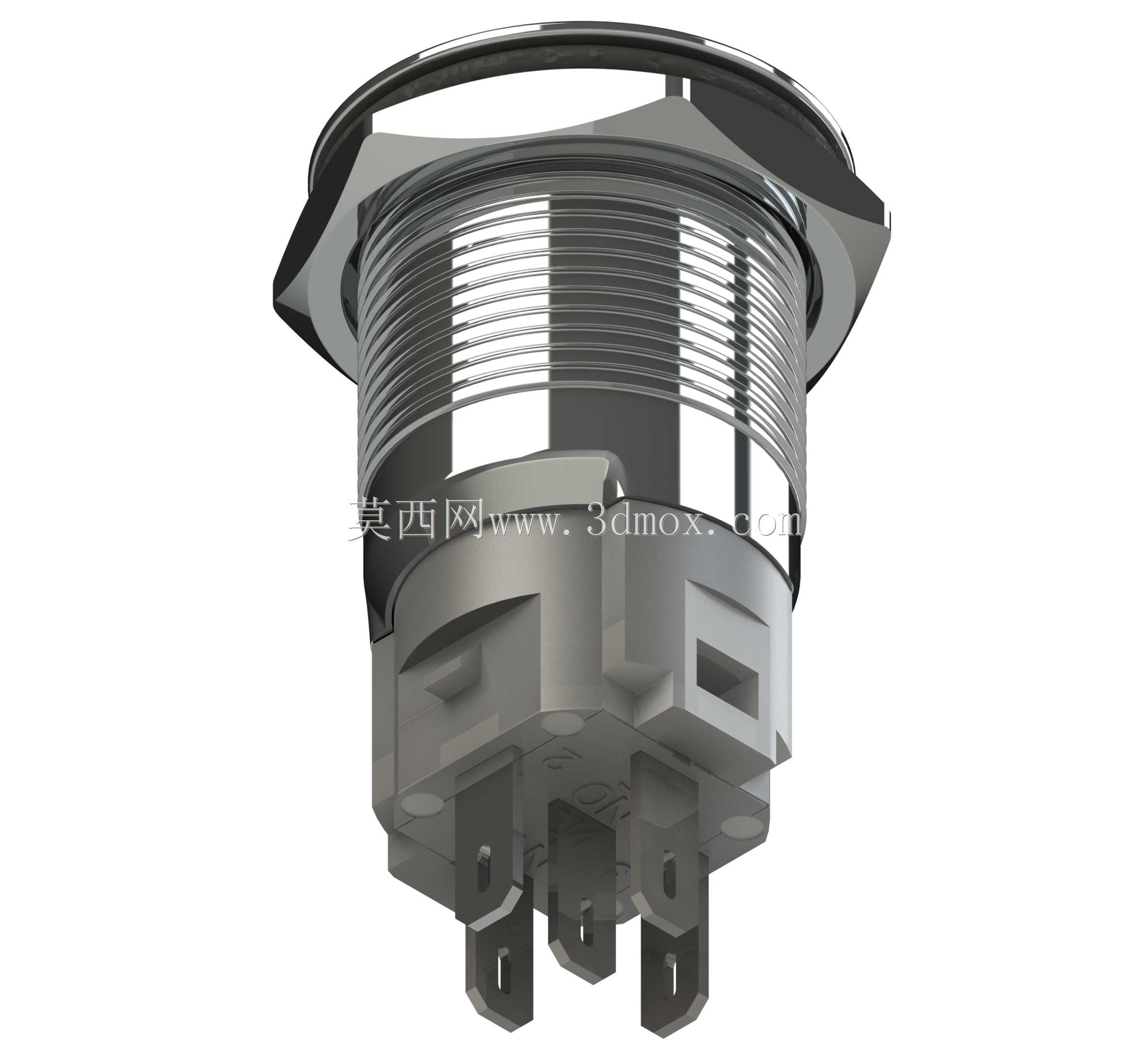

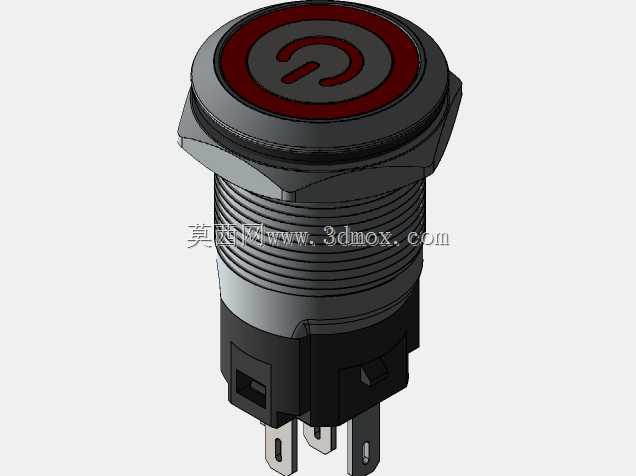

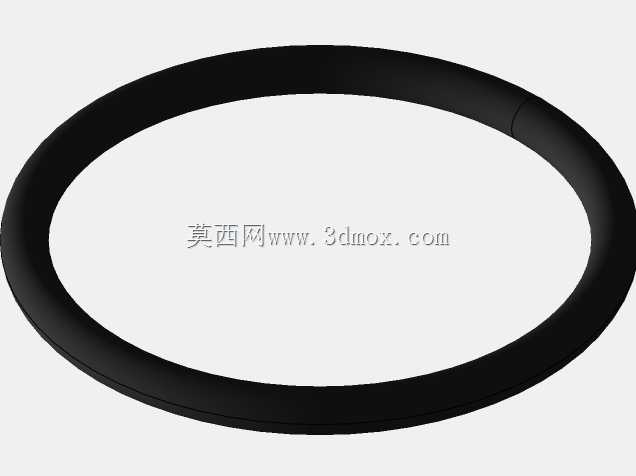

　　按钮头部做了倒角抛光的金属处理，既提升了面板安装后的整体质感，也能避免尖锐边角划伤操作人员，正面的环形LED发光区中间集成了标准的电源符号标识，不需要额外在面板上粘贴功能标识，发光时环形光带均匀无暗区，即使在车间强光或者弱光环境下都有足够的识别度。按钮下部的接线端采用插片式接线结构，适配常规的冷压接线端子，接线时不需要焊接，直接压接后插入就能完成电气连接，能大幅提升现场装配的接线效率，同时插片部位做了防退结构设计，设备运行过程中出现振动也不会出现接线松脱的问题，保障控制回路的连接可靠性。设计这款模型的时候，重点还原了按钮的分层装配结构，从头部的金属压圈、透光按键层、LED导光圈，到中部的螺纹安装段、防水密封胶圈，再到底部的基座、

　　接线插脚、定位卡扣都做了1:1的结构还原，每一处的装配间隙都参考实物的配合公差做了设定，既可以直接用来做设备面板的装配干涉检查，也能作为电气元件选型时的结构参考，帮助结构设计人员在做面板布局的时候提前确认安装空间，避免出现安装位和其他内部元件干涉的问题。这类金属按钮相比普通塑料按钮，抗冲击性能更好，在车间现场如果有工具意外磕碰也不容易出现外壳碎裂的问题，表面的金属镀层也有不错的防油污、防腐蚀能力，在有少量切削液、润滑油飞溅的机加工场景下也能长期稳定工作，不会因为油污侵蚀导致按键卡滞或者发光失效。
