带M2角孔双面FR-4万用穿孔电路板

　　这类带M2安装角孔的双面FR-4穿孔板，是电子原型开发、小批量电路验证场景里的基础载体，日常做电路功能打样、学生课程设计、工控小模块改制、设备维修临时改线都能用到，不用专门开PCB制板流程，能大幅缩短前期验证的周期。板体采用FR-4环氧玻璃布基材，是电子行业通用的基板材料，介电性能稳定，机械强度足够，常规焊接温度下不会出现基板变形、分层的问题，双面都设置了圆形镀覆焊盘，配合金属化过孔，能实现正反面线路的可靠连通，不用额外做过孔镀铜处理，插装直插元件、焊接贴片元件都能适配，不管是电阻电容二极管这类分立元件，还是排针、接线端子这类接插件，都能找到对应的孔位固定焊接。

　　设计上采用标准点阵式孔位排布，孔间距符合通用2.54mm排针间距规范，和常用接插件、面包板跳线的尺寸完全匹配，布线时可以顺着孔位网格走，不用额外计算孔距，新手也能快速完成线路搭建。板体四个角预留的M2规格安装孔，是实际装机时非常实用的设计，不管是固定在塑料外壳的安装柱上，还是固定在设备内部的金属支架、导轨安装板上，直接用M2螺丝加铜柱就能完成固定，不会出现因为没有安装位只能用热熔胶、扎带临时固定的情况，固定后的板体抗振动性能更好，用在小型工控设备、移动实验装置里也不会因为晃动出现焊点脱开的问题。

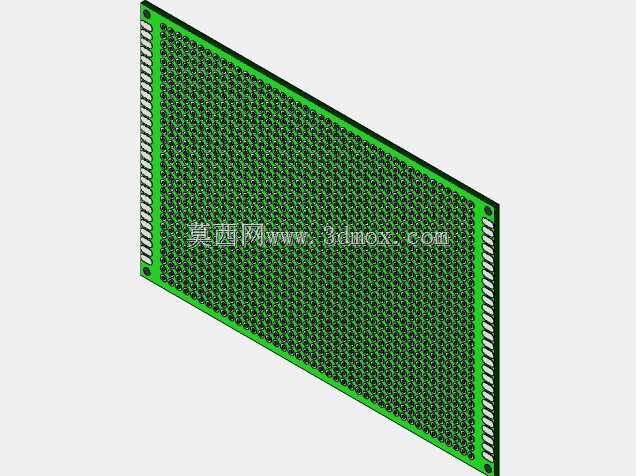

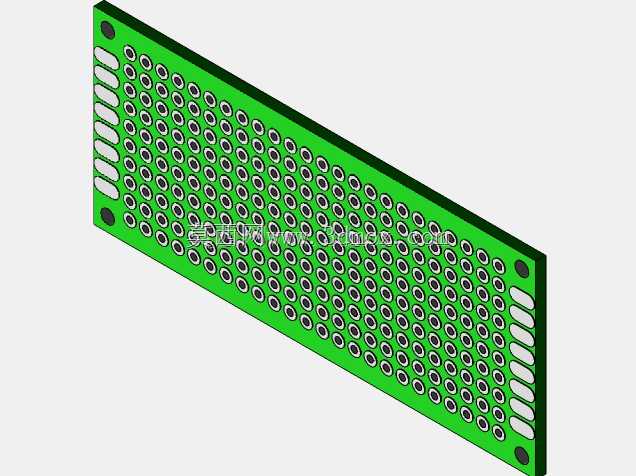

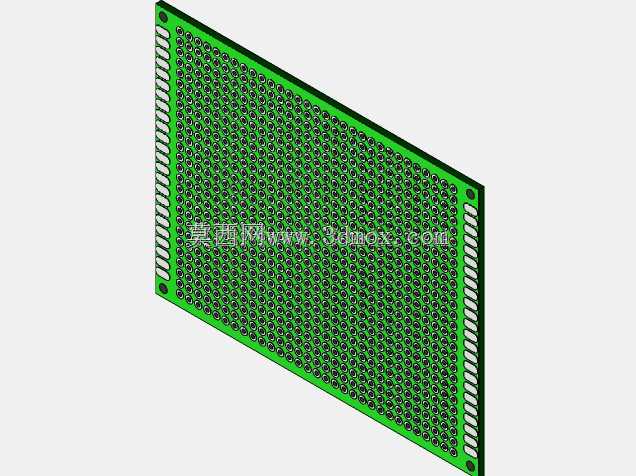

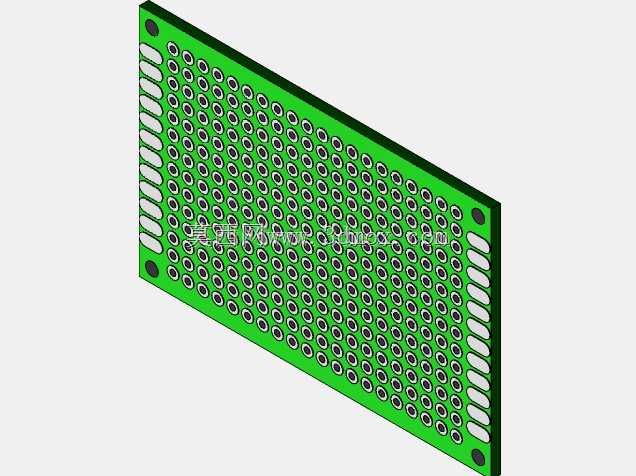

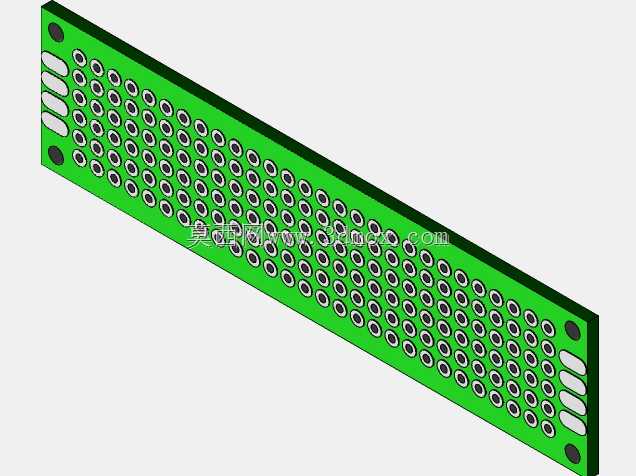

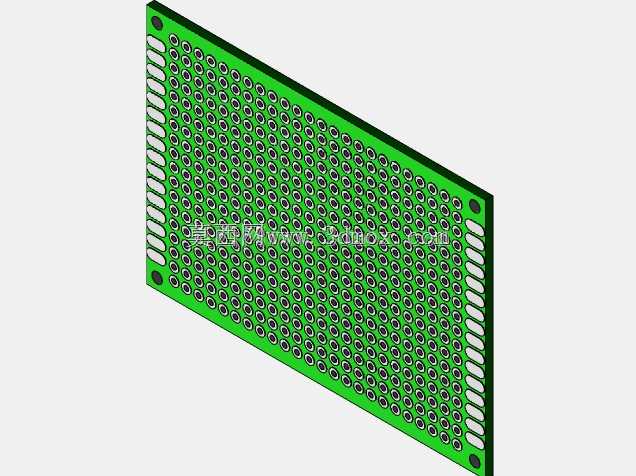

　　目前覆盖的尺寸规格包含2x8cm、3x7cm、4x6cm、5x7cm、7x9cm、8x12cm多种，选型时可以根据实际电路的元件密度、安装空间的边界尺寸灵活选择，小尺寸适合做简单的电源转接、信号转换模块，大尺寸可以搭建包含主控芯片、驱动电路、接口电路的完整功能板。板边做了平滑的阶梯处理，没有毛刺，不会划伤安装人员的手，也不会在装入外壳时卡滞壳体边缘。做三维建模时，这类板件的参数化设计逻辑是先确定基板厚度、孔位阵列间距，再对应不同外形尺寸调整孔位阵列的行列数，最后在四角切除M2安装孔的位置，同时预留焊盘、过孔的结构特征，导入装配体时可以直接匹配安装位的螺丝孔坐标，不用反复调整装配位置，能提升整体设备的装配设计效率。实际使用时需要注意，焊接大功率元件时要对应预留散热空间，高压线路布线时要顺着孔位留出足够的爬电距离，避免出现高压打火的问题，安装时M2螺丝的锁紧扭矩不要过大，避免压裂基板边角。
