仿生蛆形软饵注塑成型模具结构设计

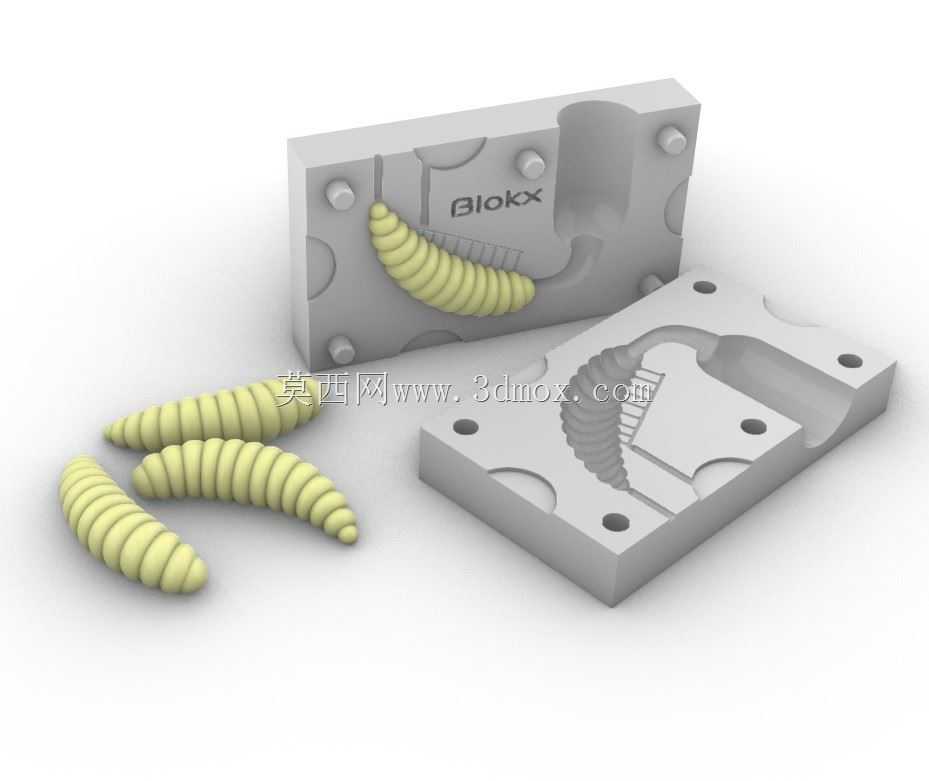

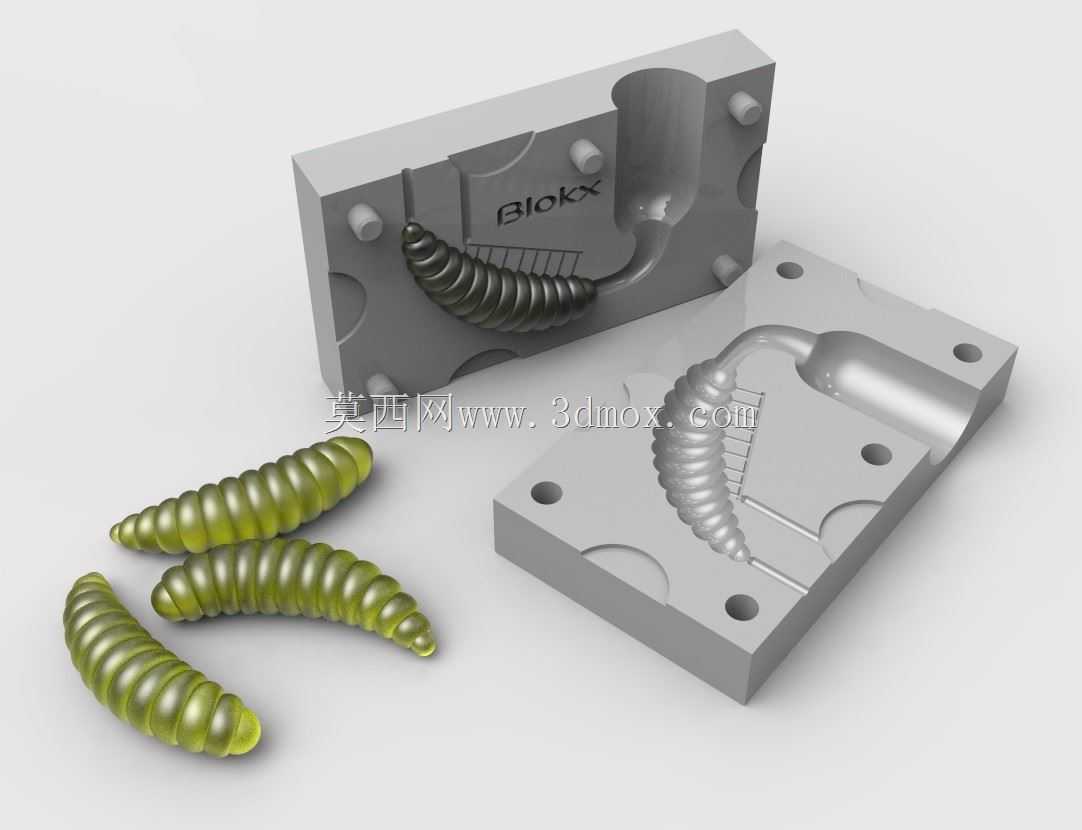

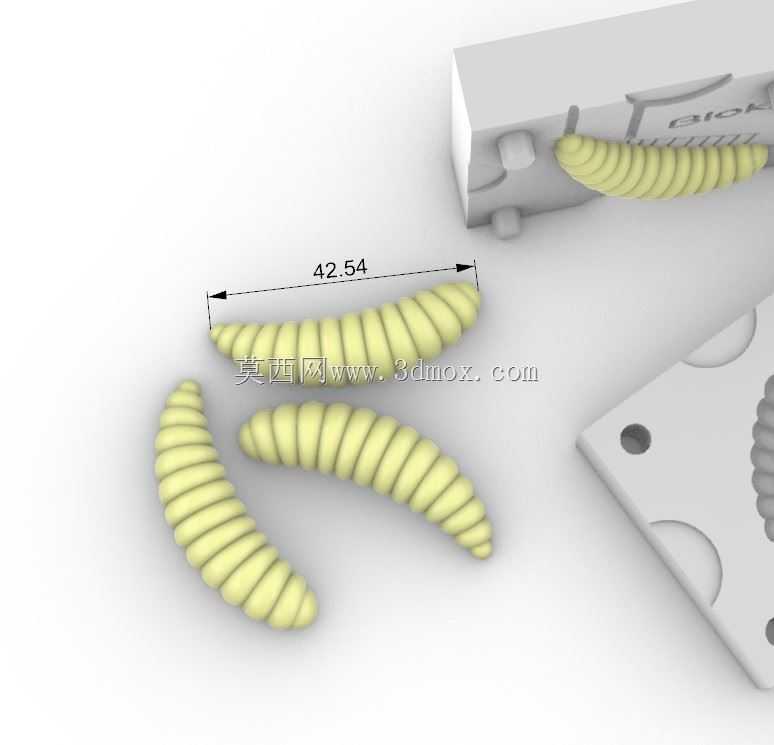

　　这套模具针对路亚钓法常用的仿生蛆形软饵开发，核心服务于户外渔具生产场景，适配小批量定制化软饵生产与个人DIY制作需求，可直接安装在小型立式注塑机上完成软胶饵的批量成型作业。模具采用上下对开的两板模结构，分型面沿软饵的最大轮廓线设置，开模后可直接取出成型件，无需额外的侧抽芯结构，大幅简化了模具的开合模动作逻辑，降低了小型生产场景下的设备适配门槛。模腔部分完全复刻仿生蛆虫的躯体细节，每一节体节的凸起弧度、尾部的收窄锥度都做了等比例还原，成型后的软饵表面自带仿生纹理，在水中拖动时能产生更自然的扰流效果，匹配路亚钓法对拟饵仿真度的要求。上下模的合模定位采用四角布置的圆柱导柱结构，导柱与导套的配合间隙控制在0.02mm以内，

　　合模时可自动校正上下模的对位偏差，避免合模错位导致的飞边问题，减少后续修边的人工工作量。模具的浇注口设置在软饵头部的非外观面位置，进胶口直径控制在1.2mm，既保证软胶材料的填充速度，又能在开模后轻松去除浇口余料，不会在软饵的外观面留下明显痕迹。模仁部分采用整体铣削成型，型腔表面做了抛光处理，表面粗糙度达到Ra0.8，既方便软胶成型后脱模，也能保证软饵表面的光泽度均匀，不会出现粘模导致的表面缺损。模具的安装边界适配常规小型注塑机的模架安装尺寸，上下模的安装孔位间距符合通用装模标准，无需额外定制转接板即可完成装夹。冷却水道沿模腔外侧环形布置，水道直径8mm，距离型腔表面的距离保持在15mm，保证冷却时模温均匀，

　　避免软饵因冷却不均出现收缩变形，单模成型周期可控制在40秒以内，满足小批量生产的效率要求。模具上预留的排气槽设置在分型面的末端，槽深0.03mm，可在注塑填充时快速排出型腔内的空气，避免软饵内部出现气泡、缺料等成型缺陷。这套模具除了适配常规的PVC软胶材料外，也可兼容TPE、TPR等常用软饵材料，通过调整注塑温度与保压时间即可适配不同材料的成型参数，成型出的软饵可直接搭配铅头钩使用，躯体的软硬度可通过材料配比调整，模拟真实蛆虫的触感，提升诱鱼效果。
