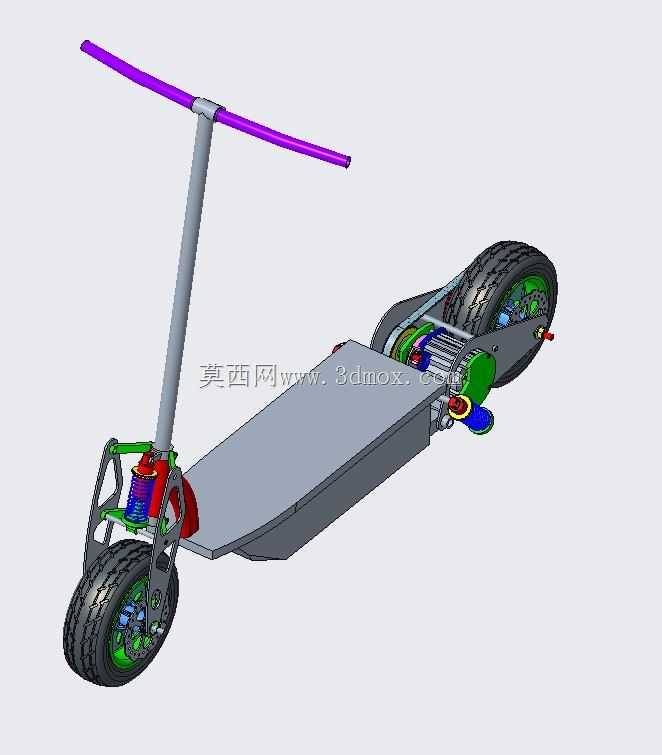

电动滑板车后轮驱动悬架总成结构

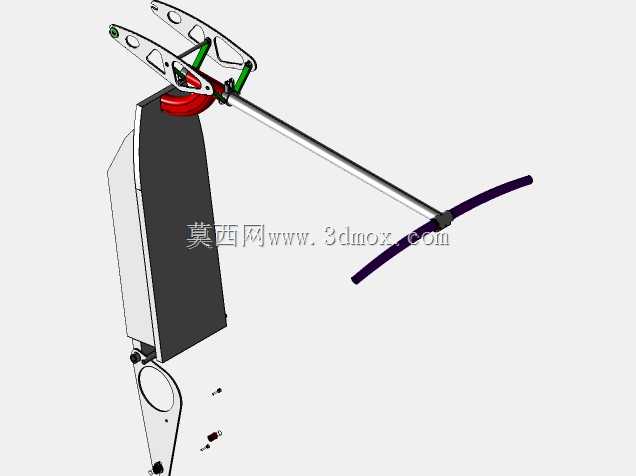

　　该结构为个人短途代步载具的后轮驱动集成单元，主要适配轻量化电动滑板车类产品的行走端布局，将动力输出、传动减速、行走承载、减震缓冲功能整合在同一安装模块内，可直接对接滑板车踏板主体的尾部安装位，大幅缩减整车装配时的部件对位调试工作量。从实际应用场景来看，这类集成式后轮单元多用于城市短途通勤类便携代步设备，需要兼顾铺装路面行驶的平顺性、动力传递效率以及紧凑布局下的结构强度，避免分体式部件分散安装带来的车架应力集中问题。

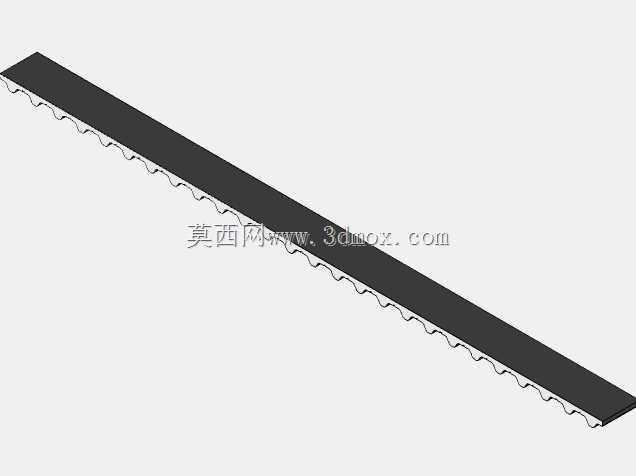

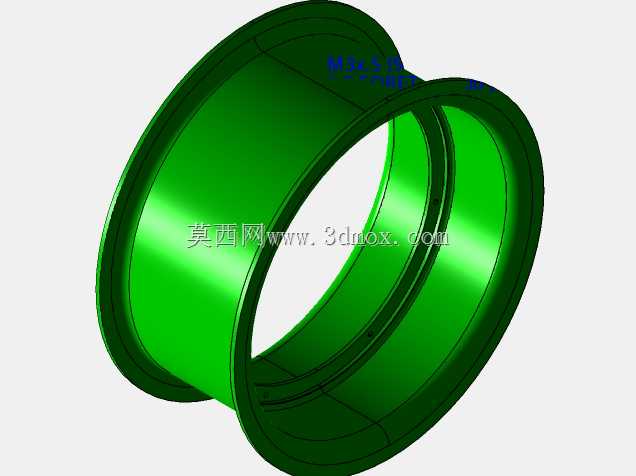

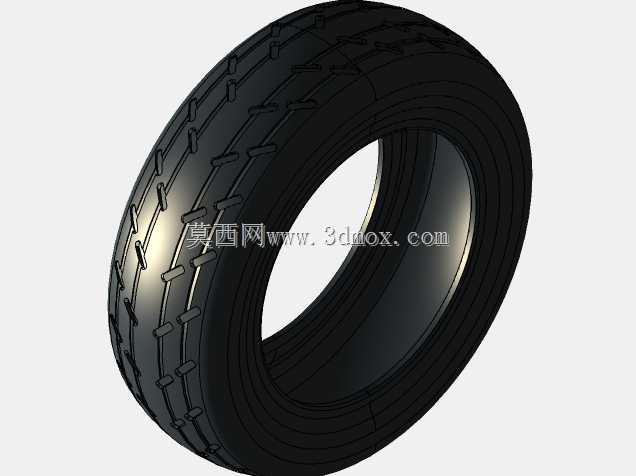

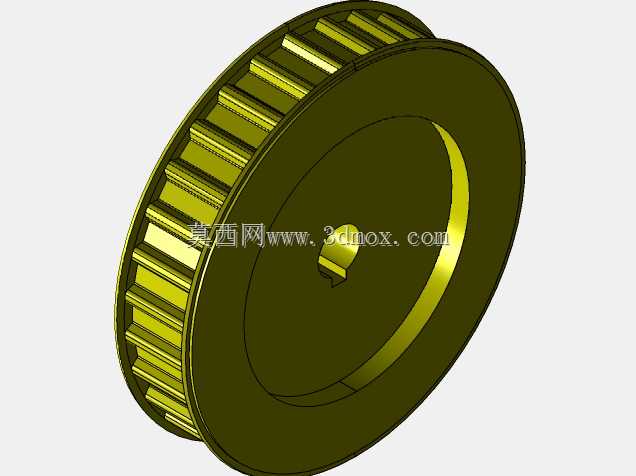

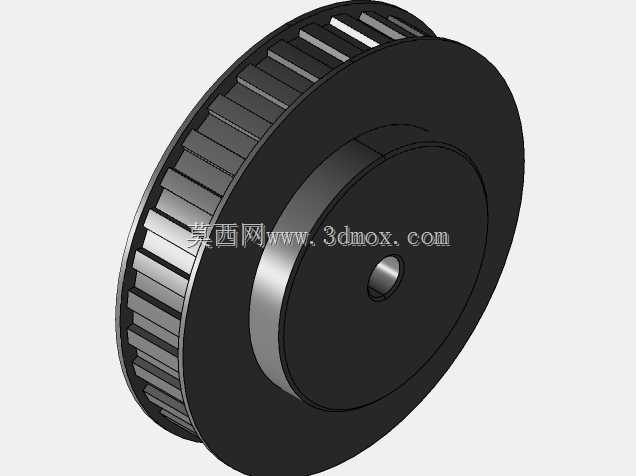

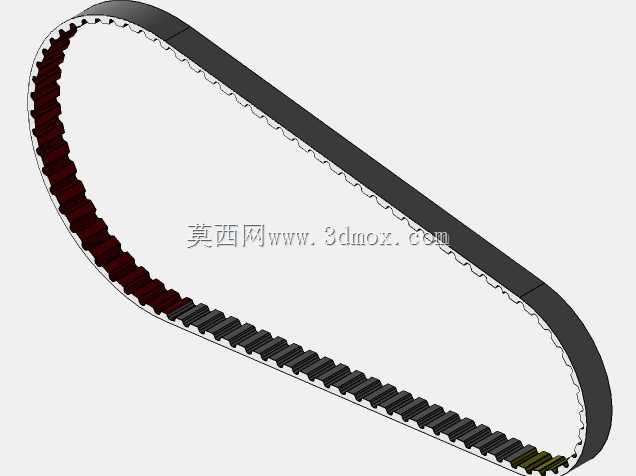

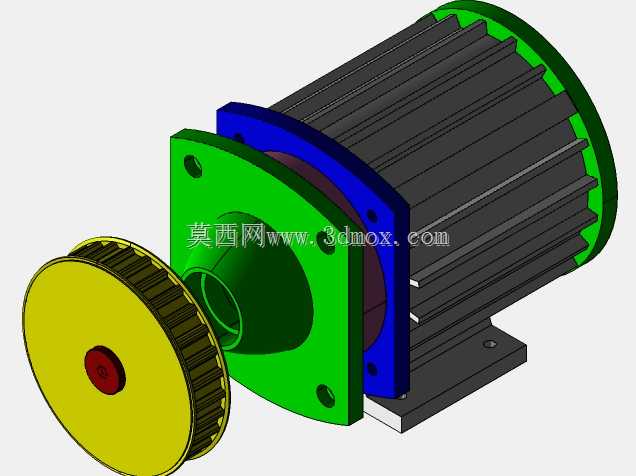

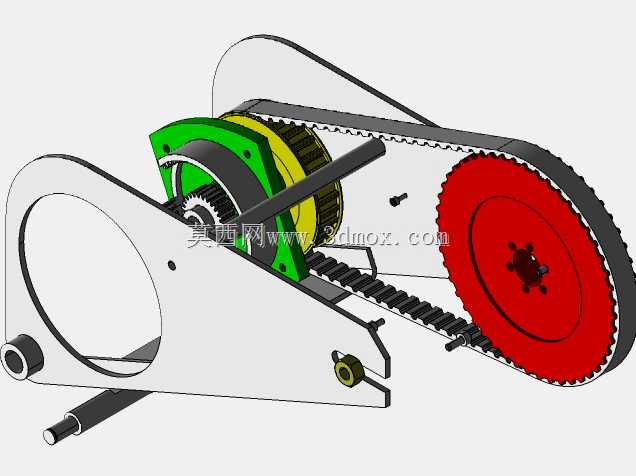

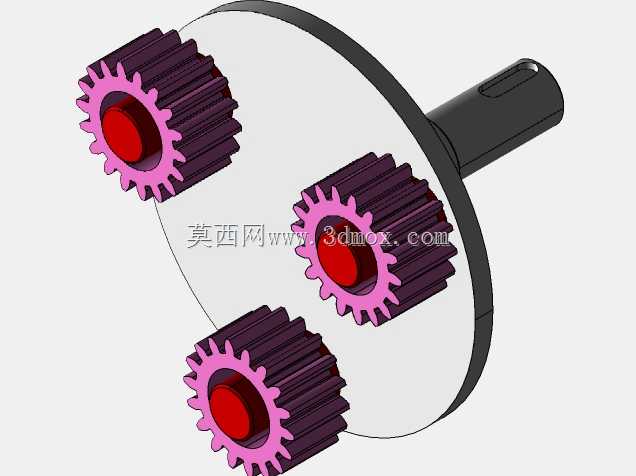

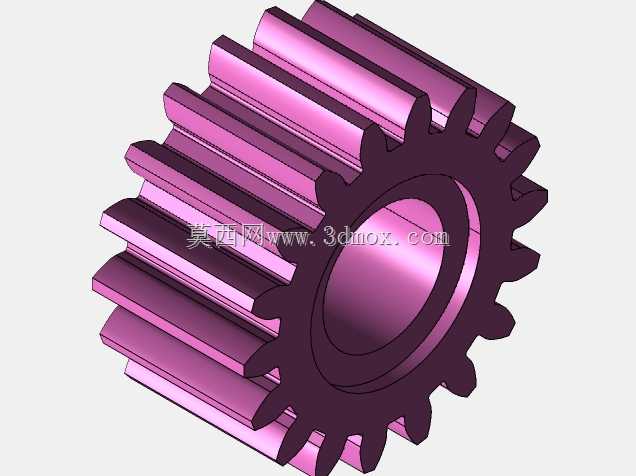

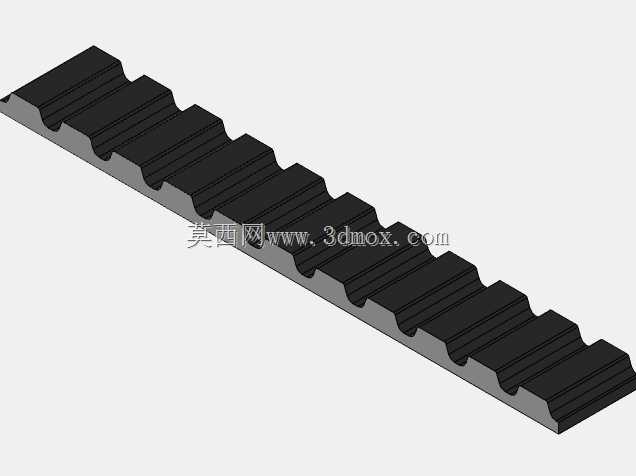

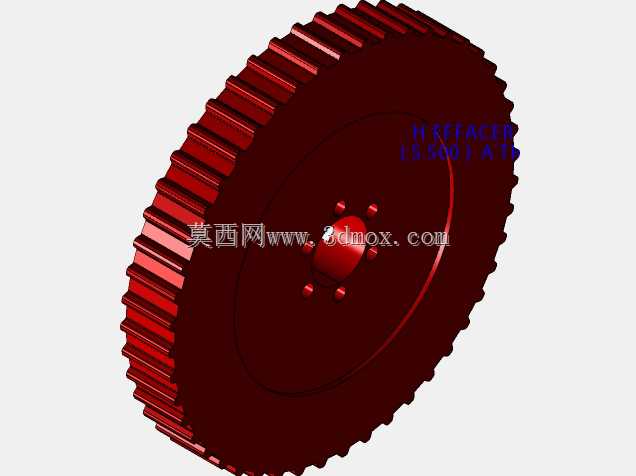

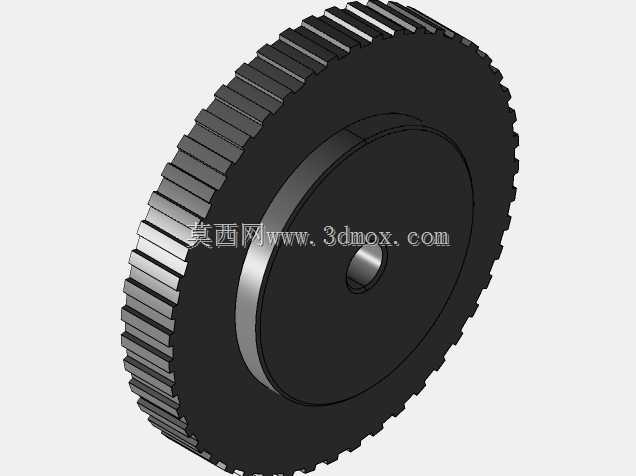

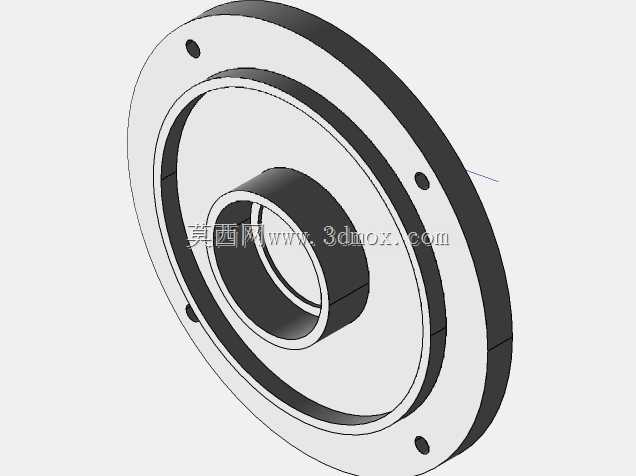

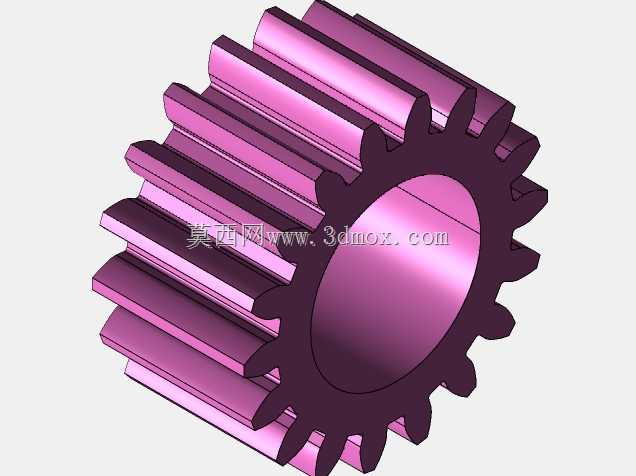

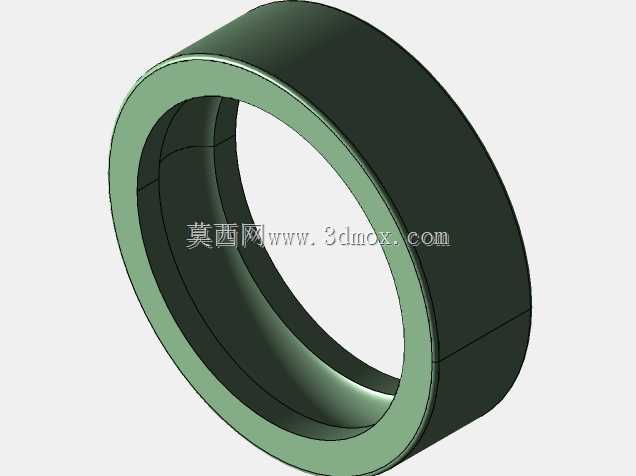

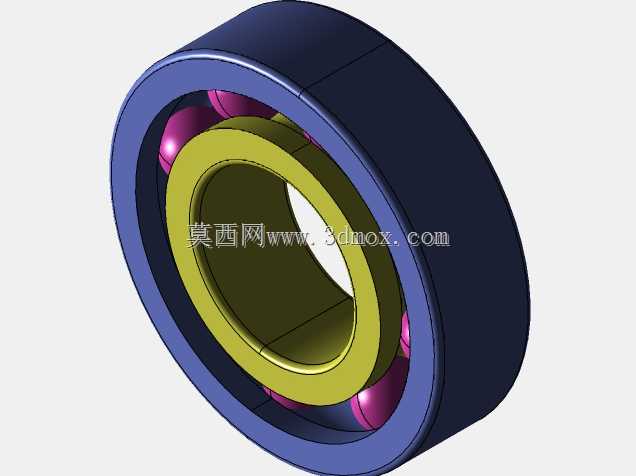

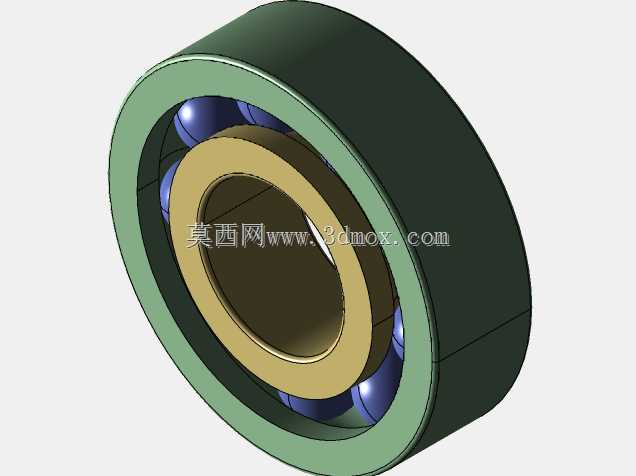

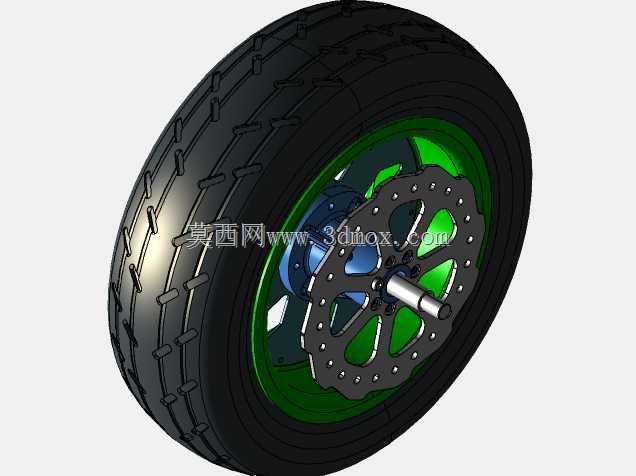

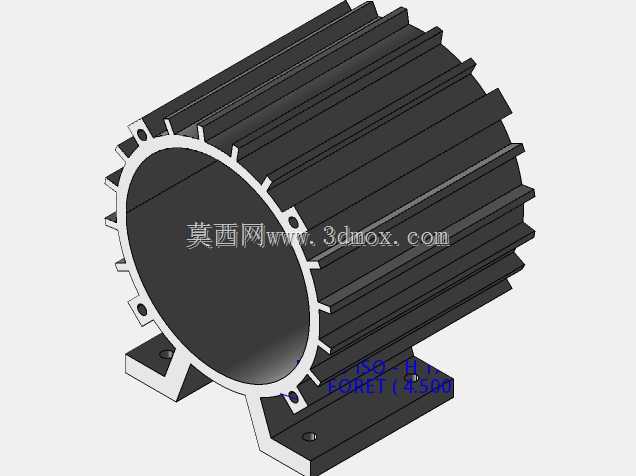

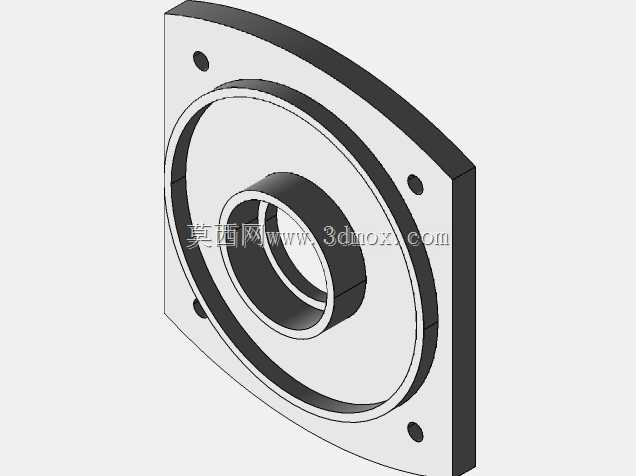

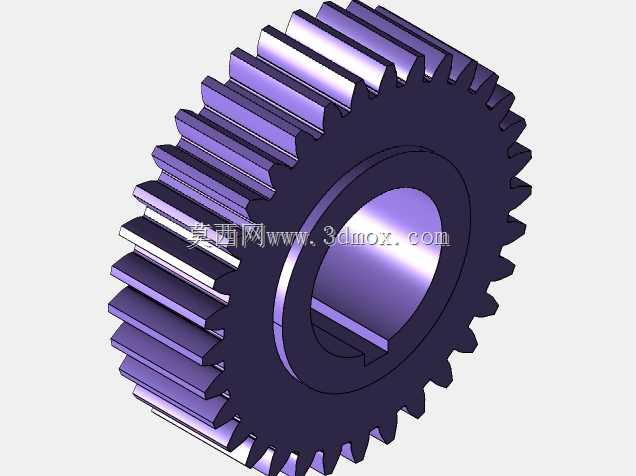

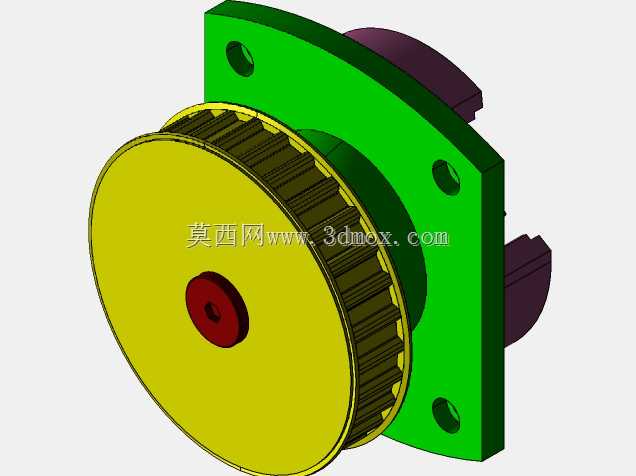

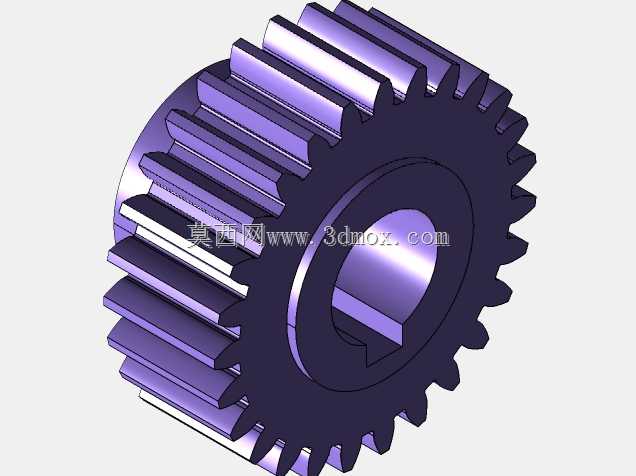

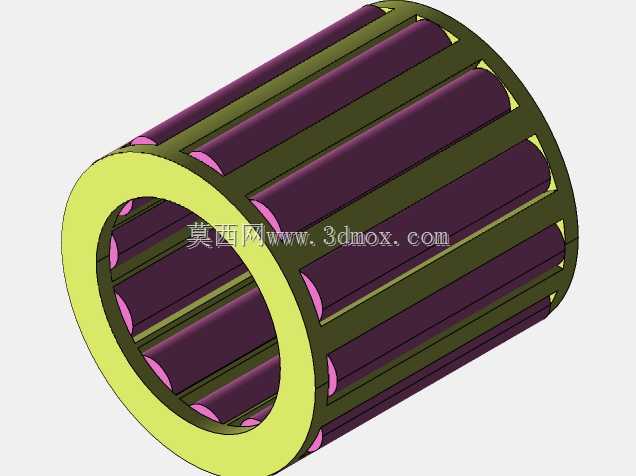

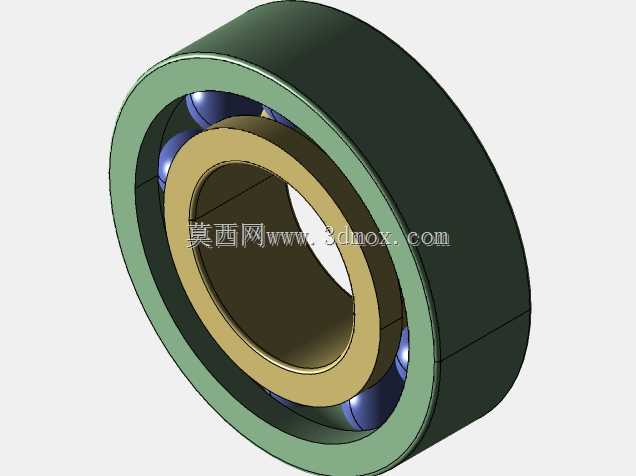

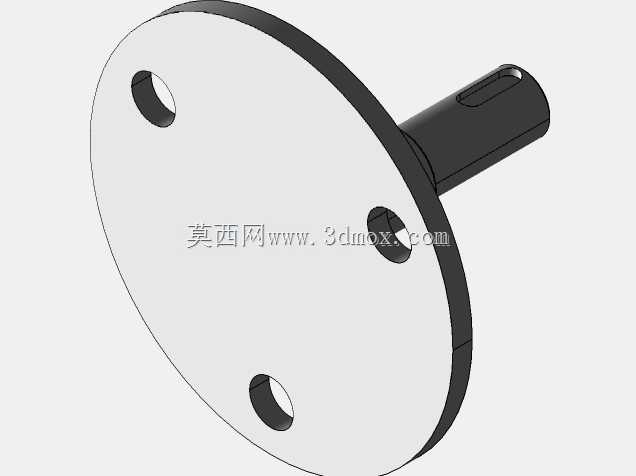

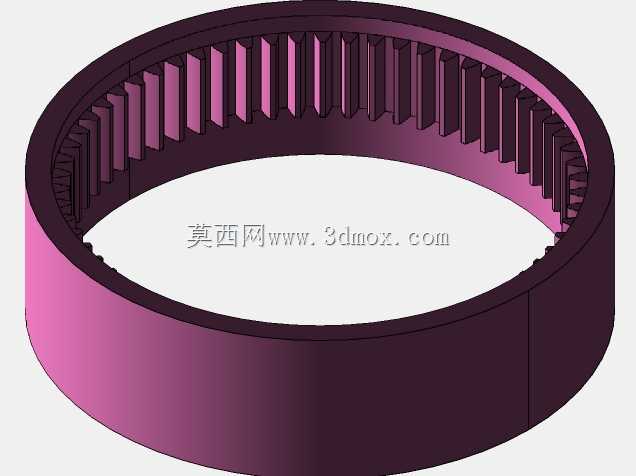

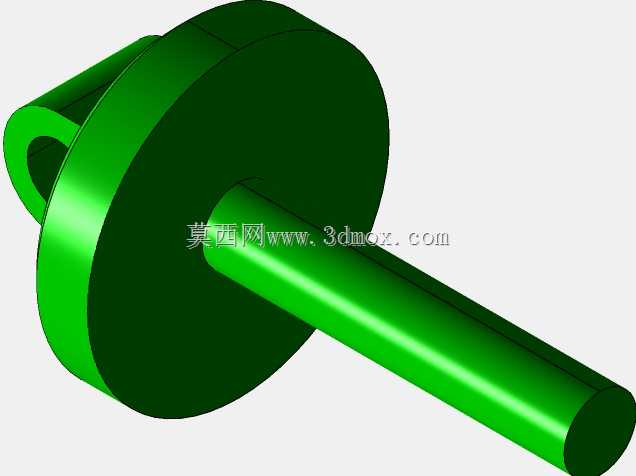

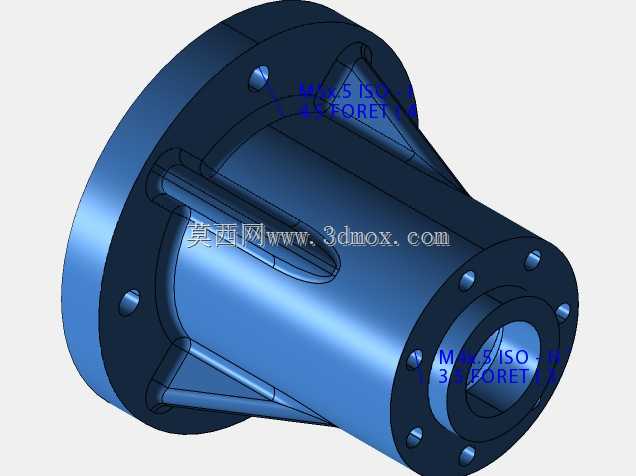

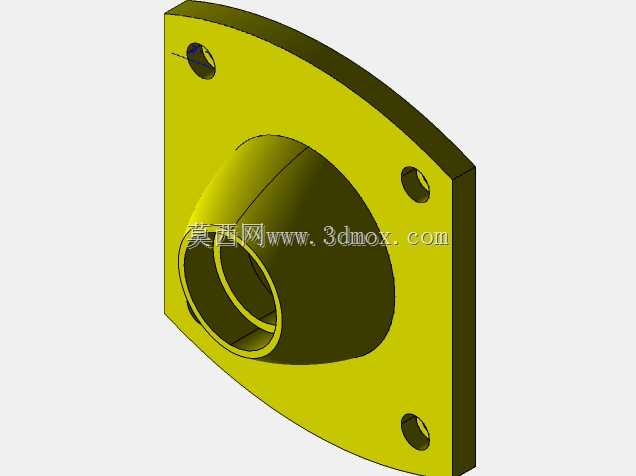

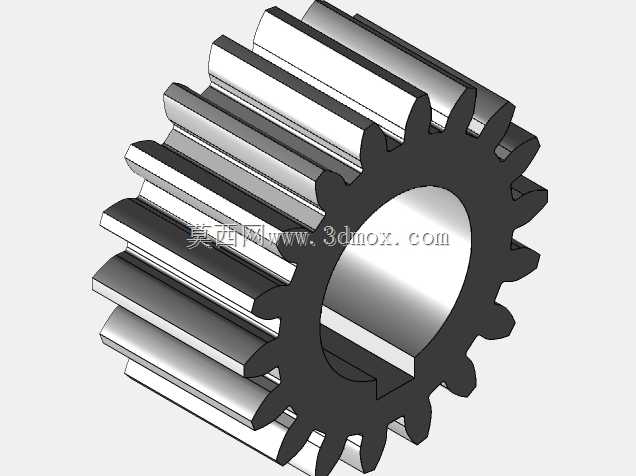

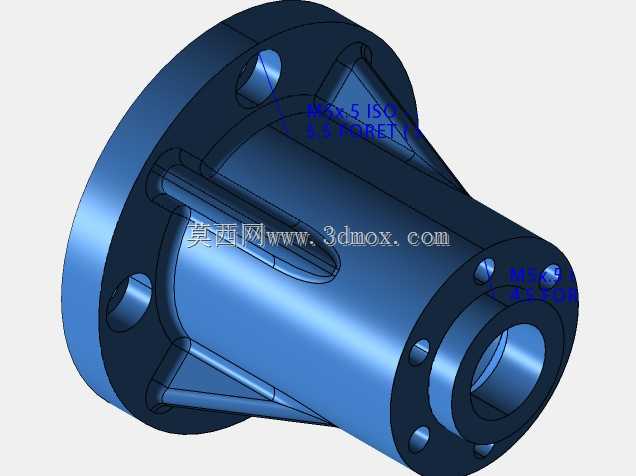

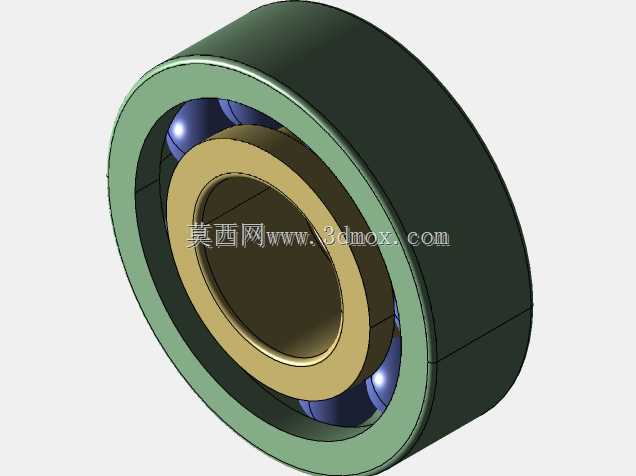

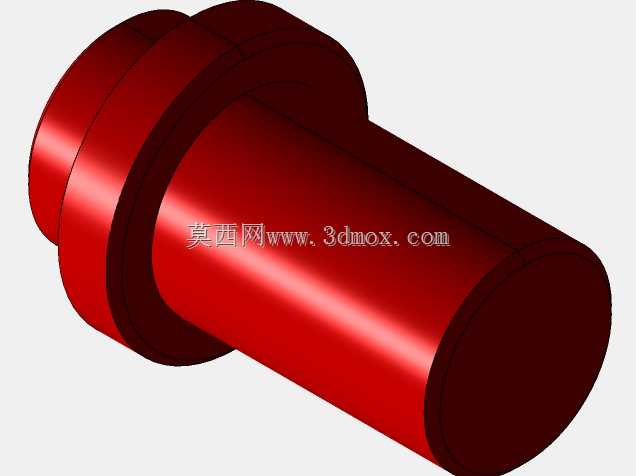

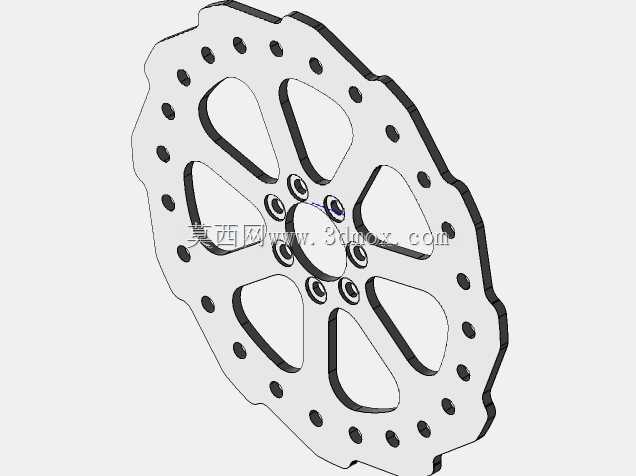

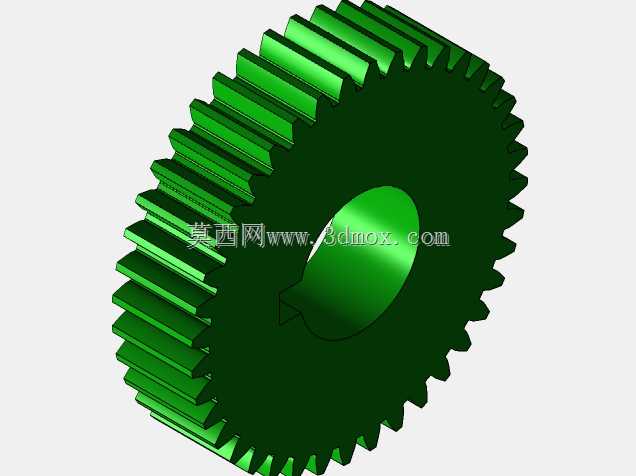

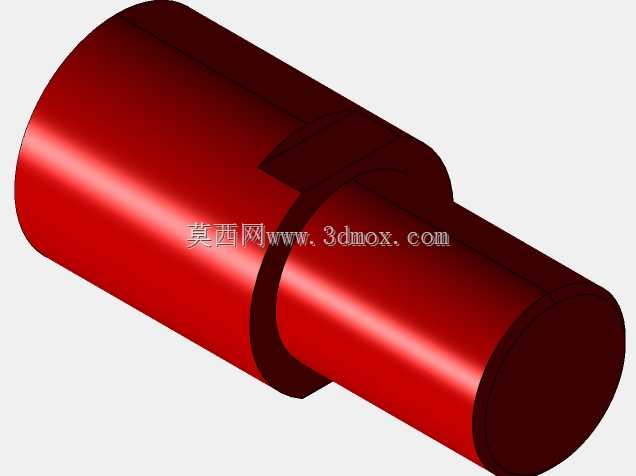

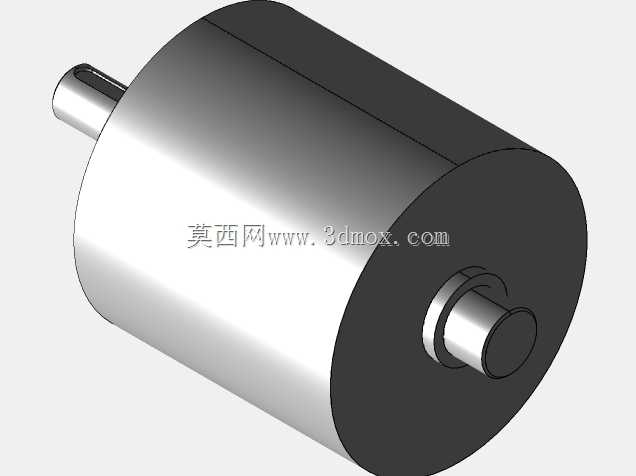

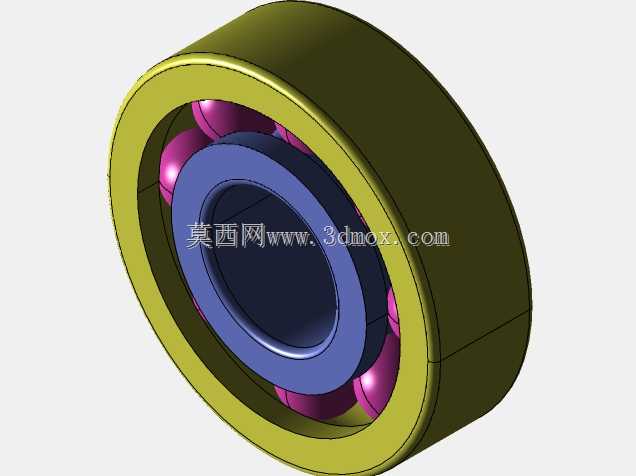

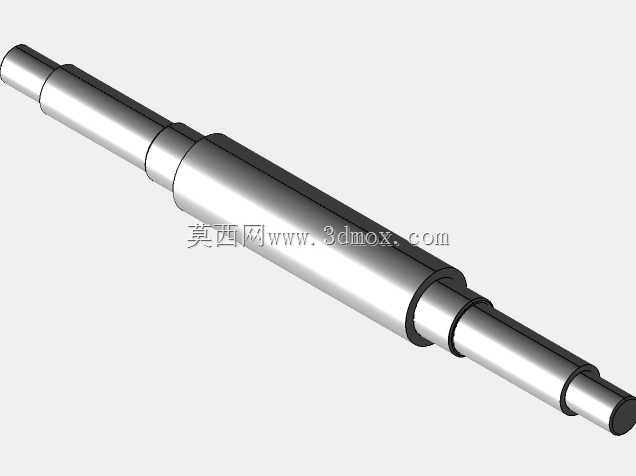

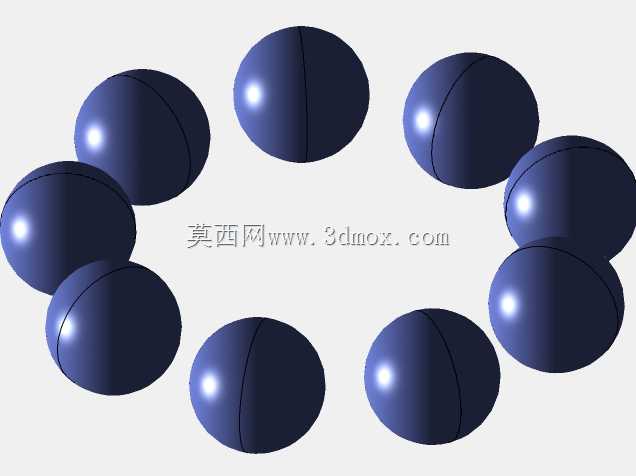

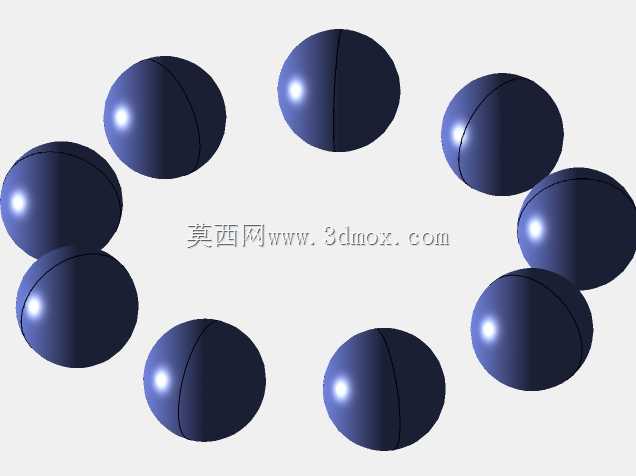

　　结构设计上，动力单元采用横向布置的驱动电机，输出端通过同步带轮组实现一级减速，将电机高转速低扭矩的输出特性转化为适配轮端行驶需求的低转速大扭矩动力，同步带传动的选择兼顾了传动静音效果与维护便捷性，无需像齿轮传动那样严格控制啮合间隙与润滑条件，适配民用代步产品的日常使用需求。轮组部分采用充气橡胶轮胎，轮辋与传动从动轮做同轴集成设计，减少独立连接件带来的装配累积误差，轮轴两端设置锁紧定位结构，可快速完成轮组与两侧摆臂的装配固定。

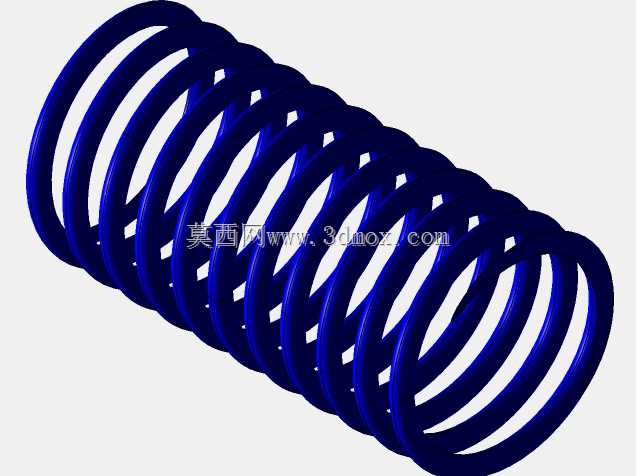

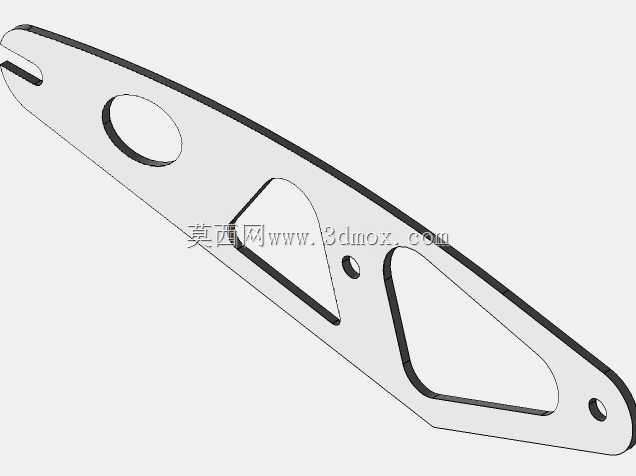

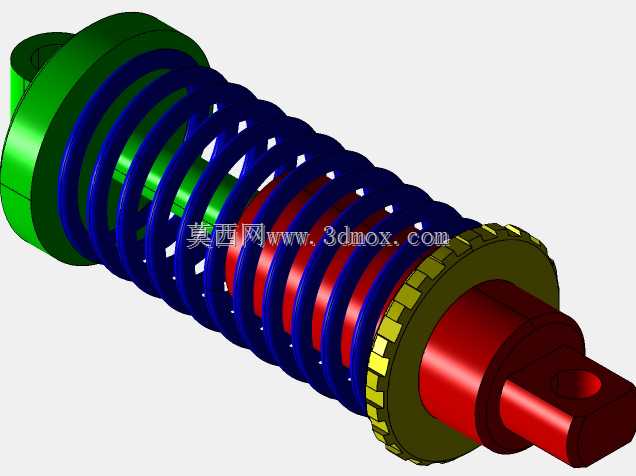

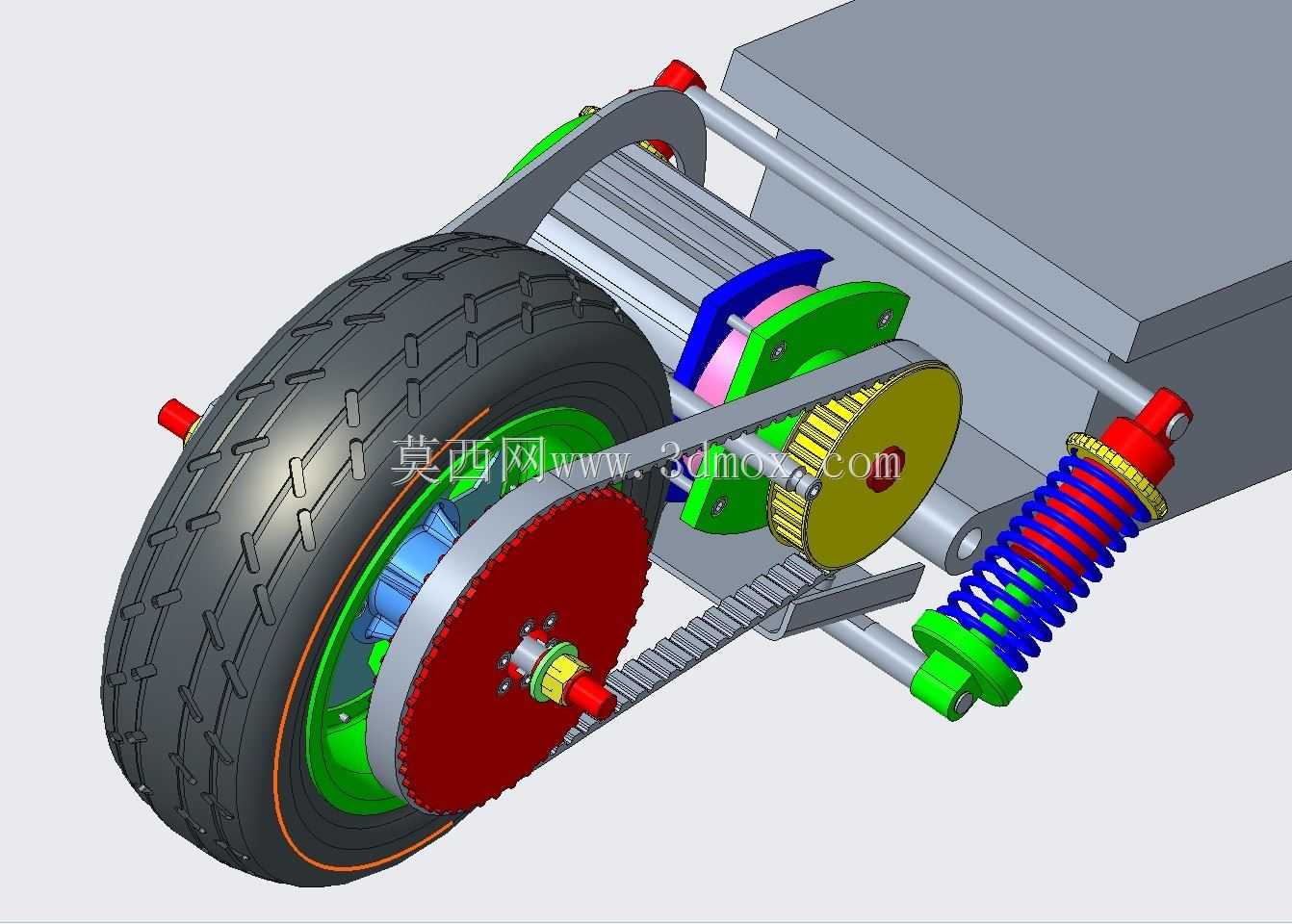

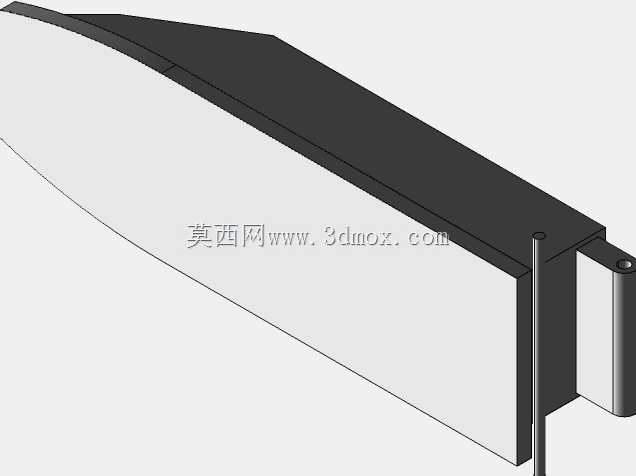

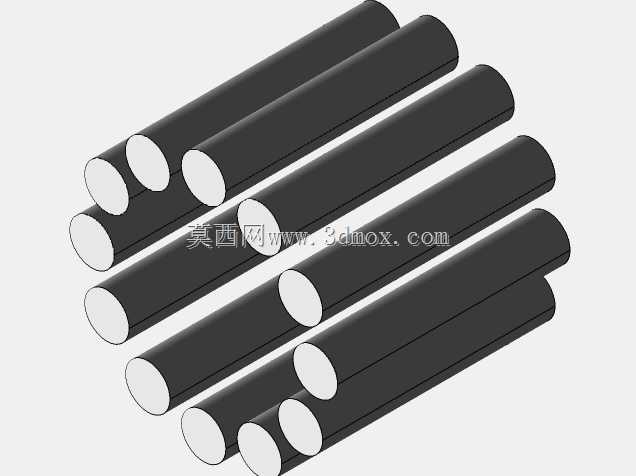

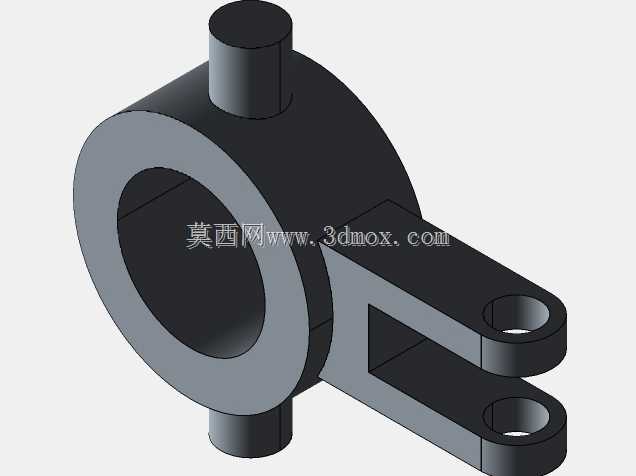

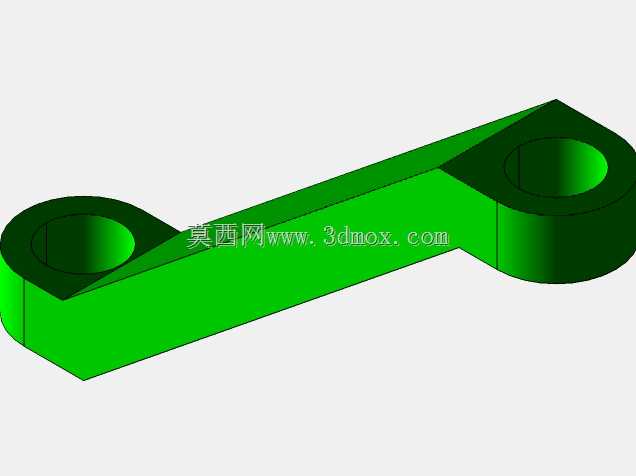

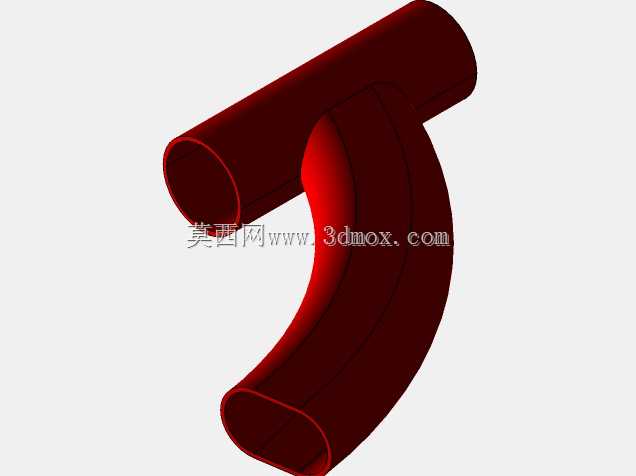

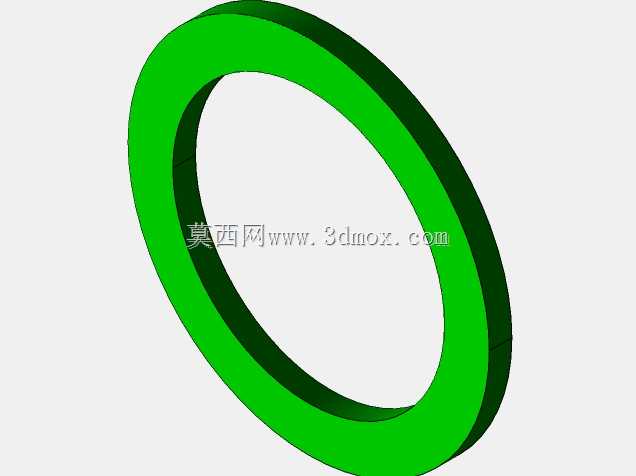

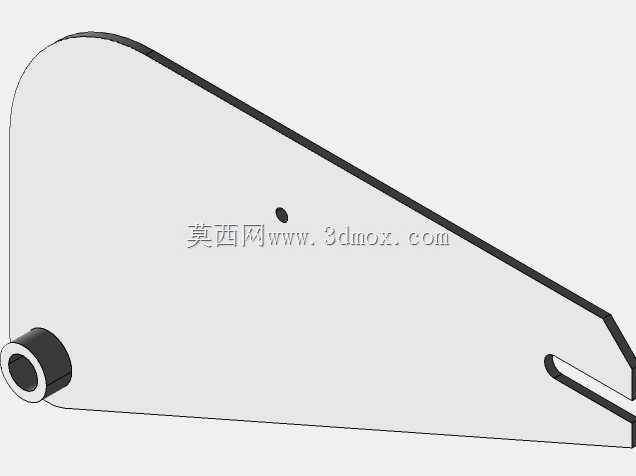

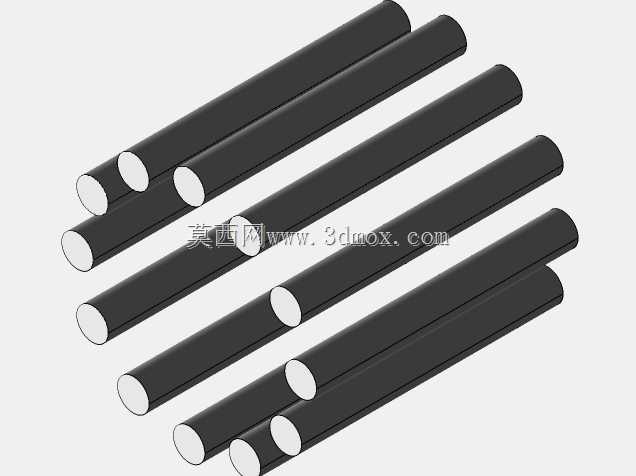

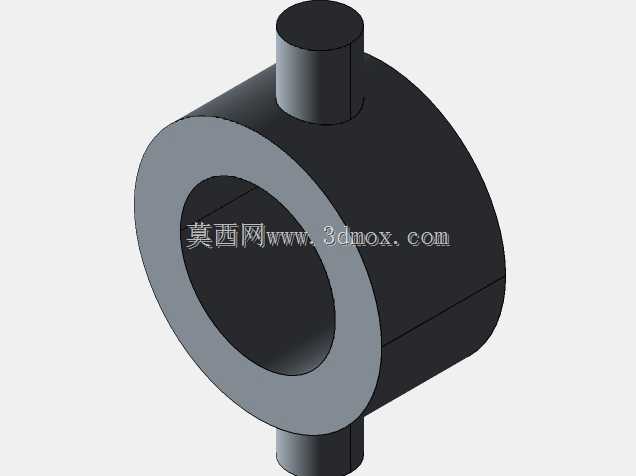

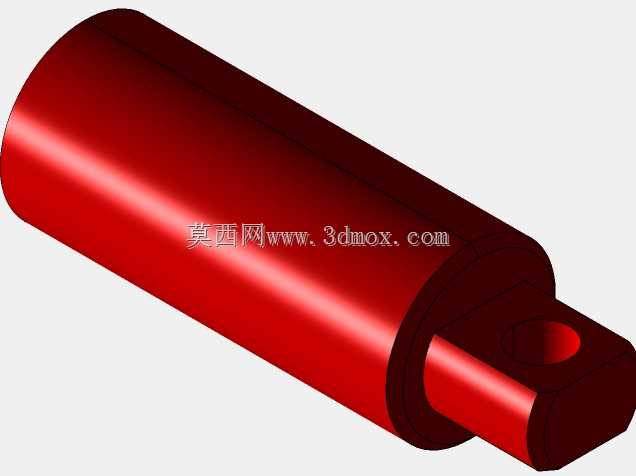

　　减震单元采用圆柱螺旋弹簧搭配导向杆的结构，斜向布置在摆臂与车架安装座之间，可过滤路面颠簸带来的竖向冲击，弹簧两端设置限位挡圈与缓冲垫，避免极限压缩工况下弹簧并圈产生刚性冲击。两侧摆臂采用对称式结构，一端通过铰接点与车架主体连接，作为轮组跳动的旋转支点，另一端同时承接轮轴安装位、减震器下安装点以及传动护板的固定位，在有限的布局空间内实现多部件的安装集成。

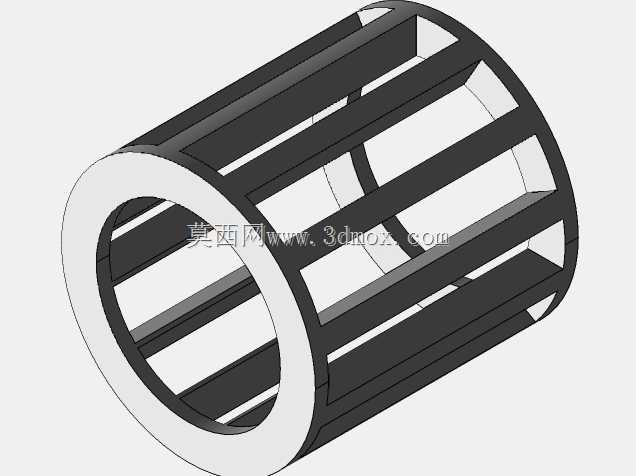

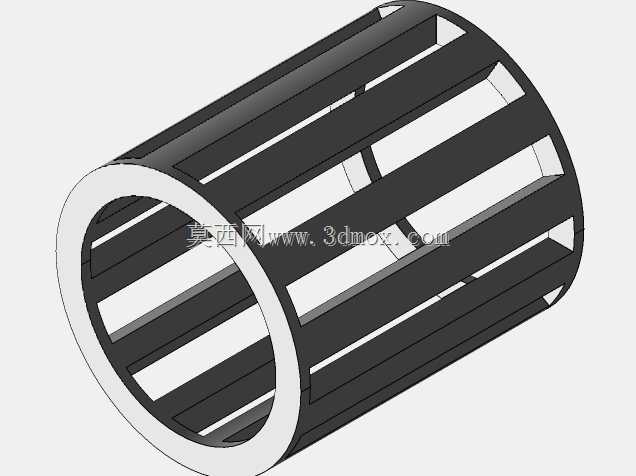

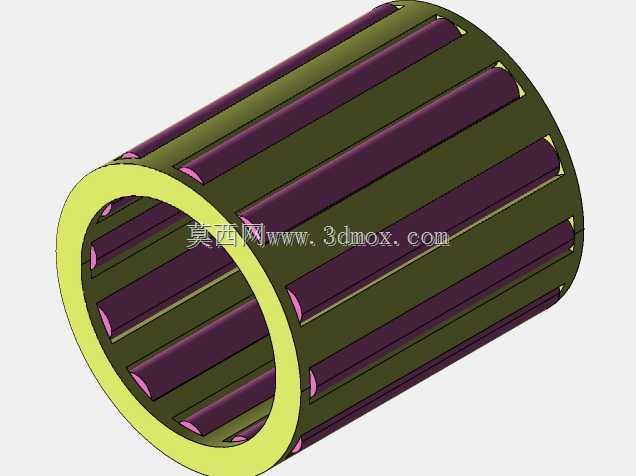

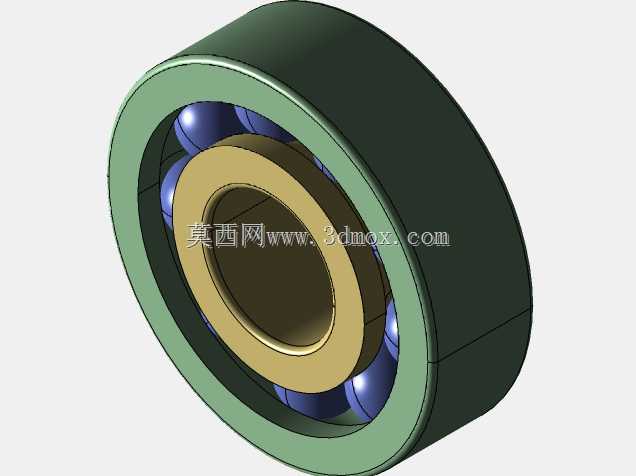

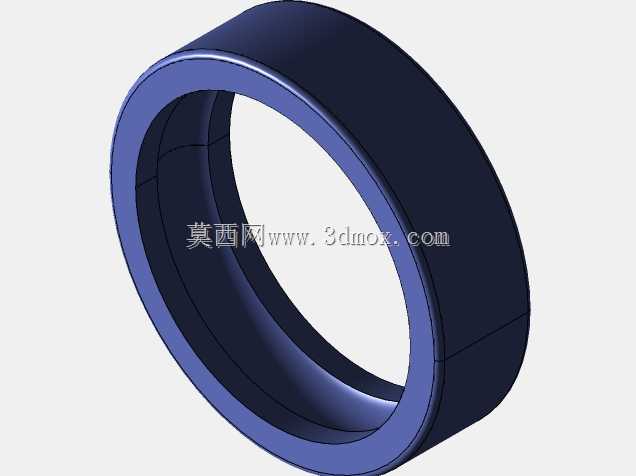

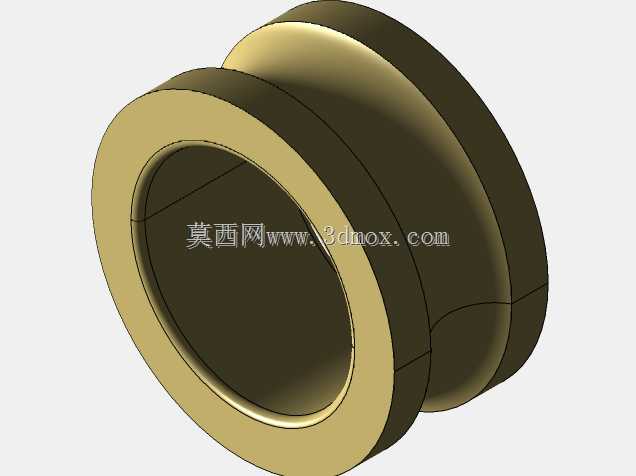

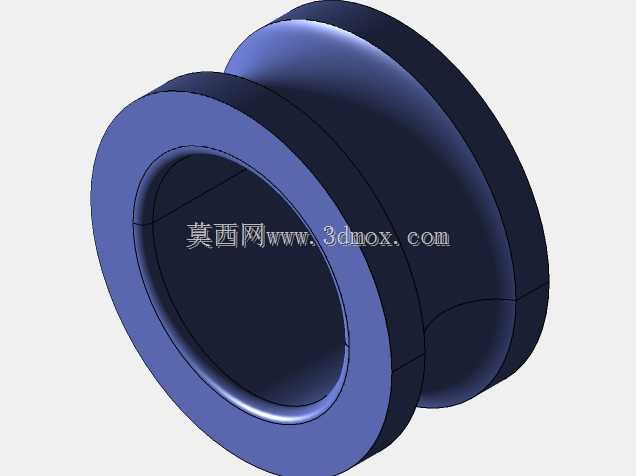

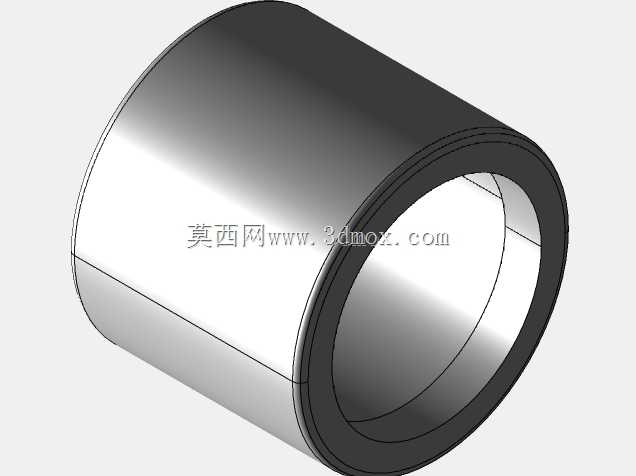

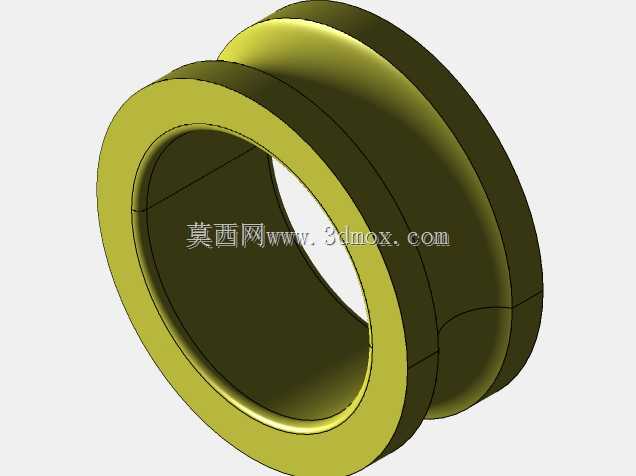

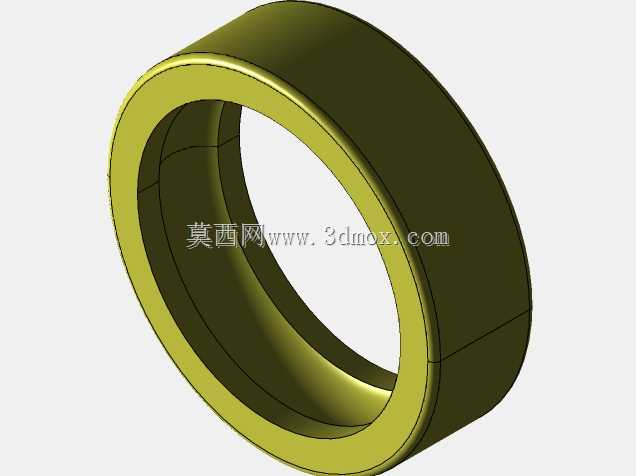

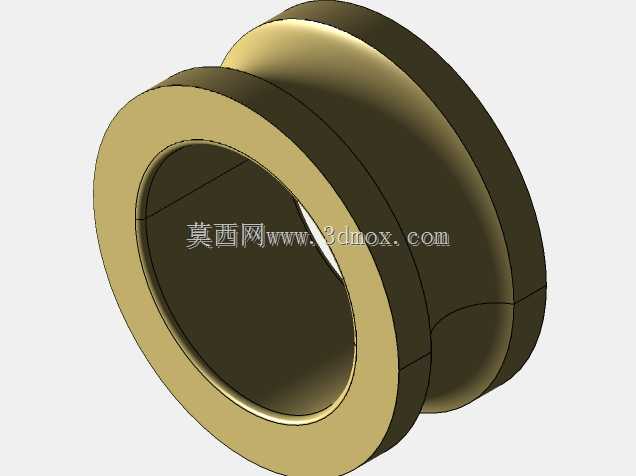

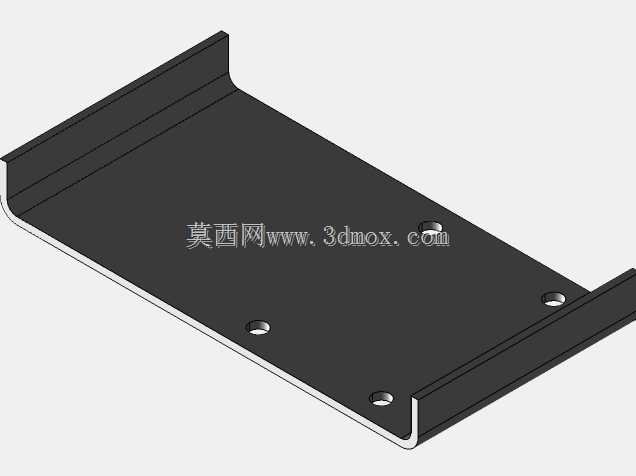

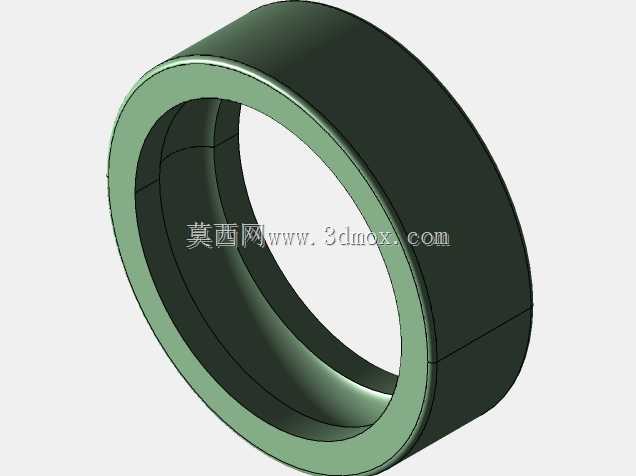

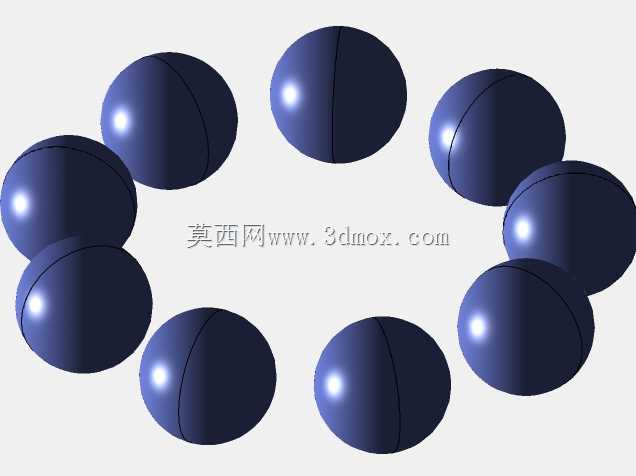

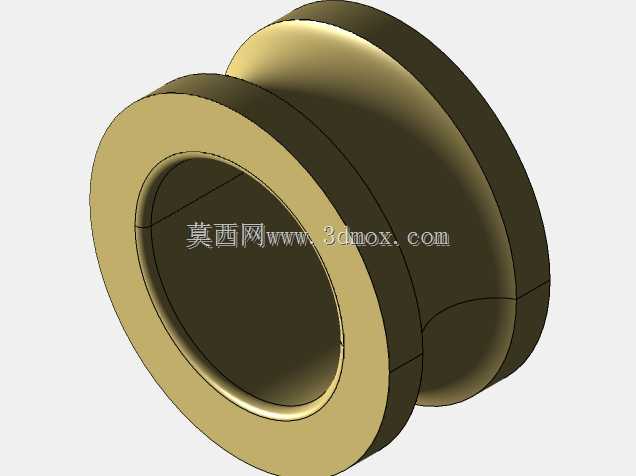

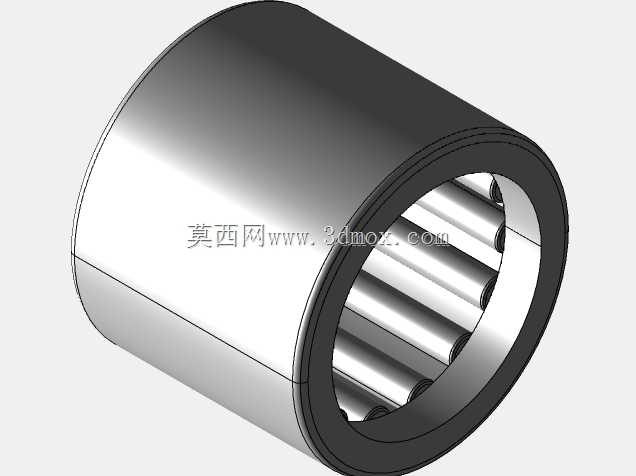

　　安装边界方面，该总成的上部安装面直接对接踏板主体的尾部腔体，电机的供电线路可沿摆臂内侧走线至踏板内的控制器仓，避免线路外露造成磨损；整体横向宽度控制在单轮通行所需的合理范围内，不会超出踏板主体的侧边宽度，保证整车通过性；轮组跳动行程预留了足够的安全间隙，带传动的张紧结构集成在电机安装座上，可通过调整电机固定位置实现皮带张紧度的调节，日常维护无需拆解整个轮组结构。从结构强度角度，所有受力铰接点均设置衬套结构，减少转动过程中的磨损量，传动部件外侧预留了护板安装位，可加装防护壳避免骑行过程中杂物卷入传动带与轮系间隙，提升使用可靠性。
