铝制GT2型20齿正时皮带传动轮结构

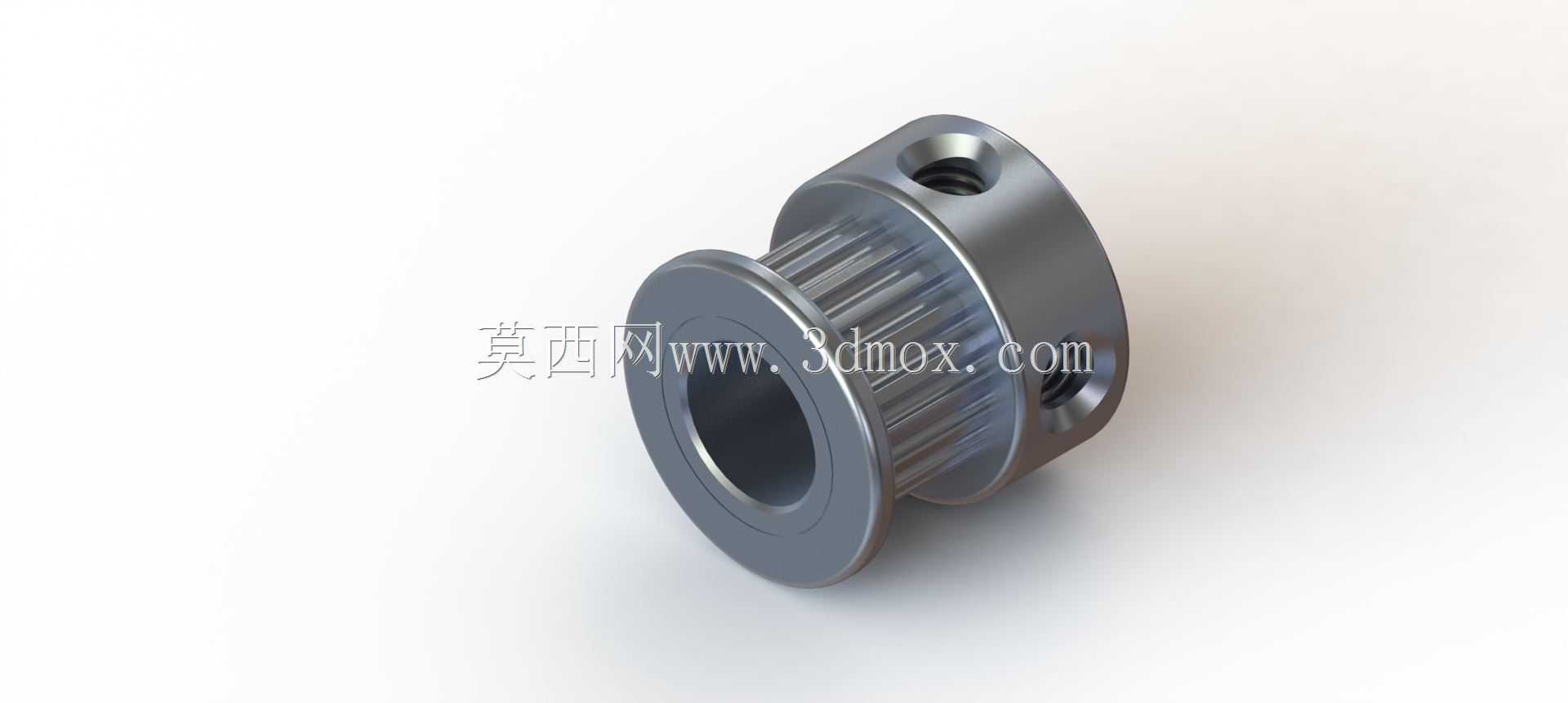

　　这款铝制GT2正时皮带轮，是小型精密传动场景中应用极广的同步传动零件，常见于桌面级3D打印机进给轴、小型自动化检测设备输送机构、桌面数控雕刻机运动轴、实验室小型精密位移平台这类对传动同步精度有要求的设备中，核心作用是通过与GT2同步带的齿形啮合，实现无滑差的定比动力传输，保证轴系间的运动相位匹配，避免普通平带传动的打滑丢步问题。

　　从设计逻辑来看，这款带轮采用20齿的齿形配置，适配标准6mm宽度的GT2同步带，齿形轮廓严格匹配GT2带的圆弧齿廓，啮合过程中齿侧间隙控制在极小范围，传动回程误差低，能满足步进电机、小型伺服电机驱动场景下的定位精度要求。带轮主体采用铝合金材质加工，兼顾轻量化与结构强度，相比钢制带轮转动惯量更低，能有效降低小型驱动电机的启动负载，提升动态响应速度，同时铝合金的自润滑特性也能减少啮合过程中的齿面磨损，延长带轮与同步带的使用寿命。

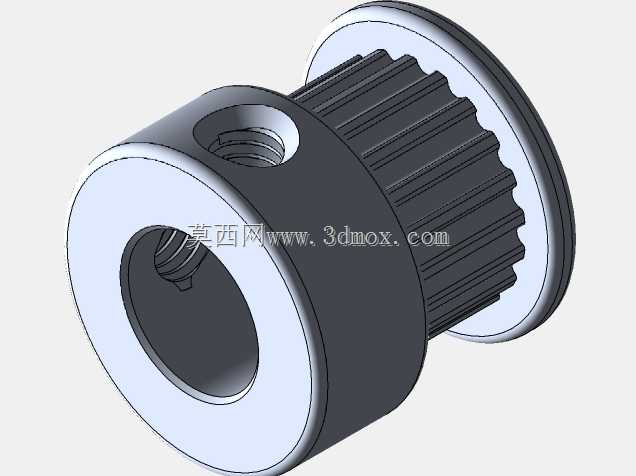

　　安装边界上，这款带轮设计了8mm的中心安装孔径，可直接适配市面上绝大多数小型传动场景的输出轴径，带轮轮体一侧带有凸台挡边，安装时挡边可对同步带形成轴向限位，避免设备运行过程中同步带发生轴向窜动甚至脱带的故障；轮体径向设置了紧定螺钉安装孔，装配时通过紧定螺钉可将带轮与轴实现周向固定，无需额外加工键槽，简化了轴端的加工工序，非常适合小型设备的快速装配调试。

　　在实际选型应用中，这款带轮的齿顶圆、齿根圆尺寸经过精准校核，与6mm宽GT2同步带啮合时的包角适配性良好，即使在小中心距的紧凑传动布局下，也能保证足够的啮合齿数，避免跳齿问题。轮体的挡边高度经过合理设计，既能够完全覆盖同步带的侧边实现可靠限位，又不会因为挡边过高增加不必要的转动惯量与材料浪费；中心孔的公差采用过渡配合设计，装配时可轻松压入对应轴径，同时保证同轴度误差控制在合理范围，减少高速运转时的径向跳动。对于做小型自动化设备开发、桌面级数控设备改装的结构工程师来说，这类标准规格的同步带轮无需重新开模定制，可直接选用搭配对应规格的同步带，快速搭建稳定的精密传动链路，大幅缩短设备的研发装配周期。
