汽车悬架用螺旋弹簧液压减震总成结构

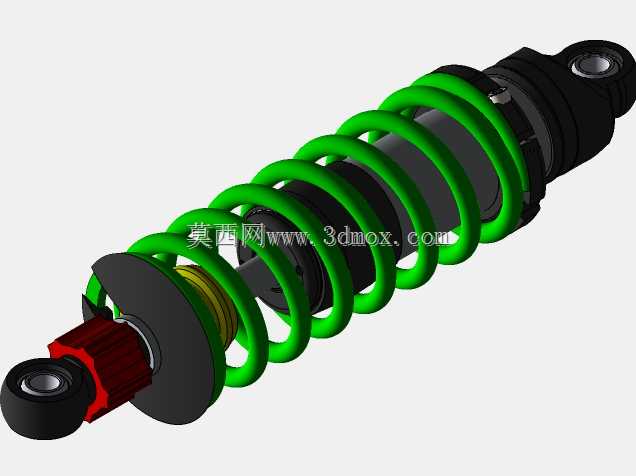

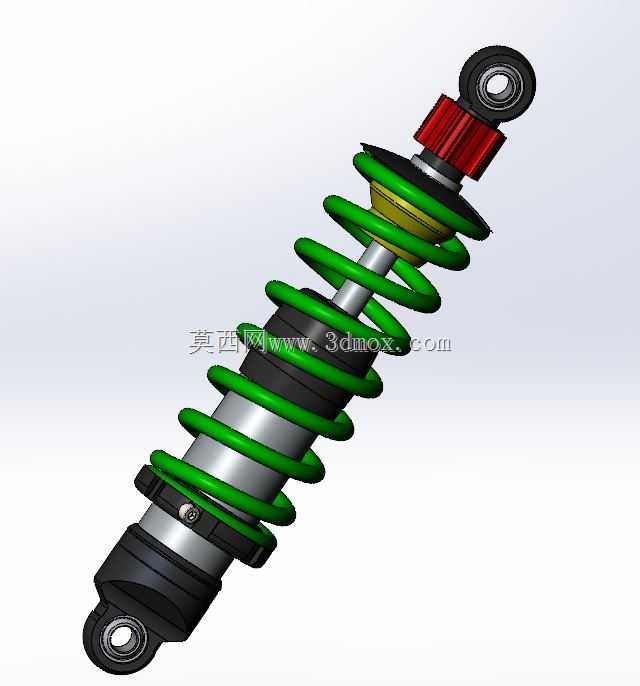

　　该减震总成主要适配乘用车辆、轻型越野车辆的前悬或后悬安装位，核心作用是过滤路面颠簸传递至车架的冲击能量，配合螺旋弹簧完成往复振动的快速衰减，避免车身出现多余的余振弹跳，保障轮胎与地面的有效抓附面积，提升行驶过程中的操控稳定性与乘坐舒适性。从结构设计逻辑来看，总成采用同轴集成式布局，将液压阻尼筒设置在中心承载轴线上，螺旋弹簧套设在阻尼筒外侧，上下端分别通过弹簧座圈定位，上端集成带橡胶衬套的吊耳连接车身安装点，下端吊耳连接转向节或后桥摆臂，这种布局能最大化利用悬架的安装空间，减少额外的连接支架数量，降低整体装配复杂度。阻尼筒内部设置有活塞阀系与双向阻尼孔，可在压缩与回弹行程中分别提供匹配的阻尼力，压缩行程阻尼力设置相对偏小，

　　用来吸收路面凸起带来的瞬时冲击，回弹行程阻尼力设置偏大，用来约束弹簧的快速回弹动作，避免弹簧反复伸缩带来的车身起伏。外侧螺旋弹簧采用等节距设计，表面做喷丸强化与电泳涂装处理，可承受长期交变载荷下的疲劳应力，避免出现应力集中断裂的问题。上下连接吊耳内的橡胶衬套采用邵氏硬度60度的耐油橡胶材质，既可以缓冲连接位置的硬冲击，也能补偿安装过程中出现的小角度位置偏差，避免金属硬连接带来的异响问题。从安装边界尺寸来看，总成总长度适配260mm至344mm的悬架行程区间，安装吊耳的孔位直径匹配常规乘用车的连接螺栓规格，弹簧的预紧力设置符合对应载荷等级的车型需求，不需要额外调整弹簧预压量即可直接完成装配。在实际装车应用中，

　　该结构可适配麦弗逊式独立悬架、拖曳臂式非独立悬架的安装需求，阻尼筒的活塞杆表面采用镀铬处理，配合防尘罩结构阻挡泥沙、水渍进入油封位置，延长密封件的使用寿命，外侧设置的缓冲胶块可在悬架达到极限压缩行程时提供硬限位，避免阻尼筒被冲顶损坏。设计过程中对弹簧的刚度与阻尼阀系的阻尼系数做了匹配调校，避免出现弹簧过硬导致颠簸感明显、或是阻尼过小导致车身晃荡的问题，整体结构的受力路径经过优化，所有承载部件的应力分布均控制在材料许用应力范围内，可满足常规铺装路面、非铺装路面的行驶工况使用需求，不需要额外加装辅助缓冲部件即可独立完成悬架的减震缓冲功能。
