带转接板拇指旋钮摇杆组件结构设计

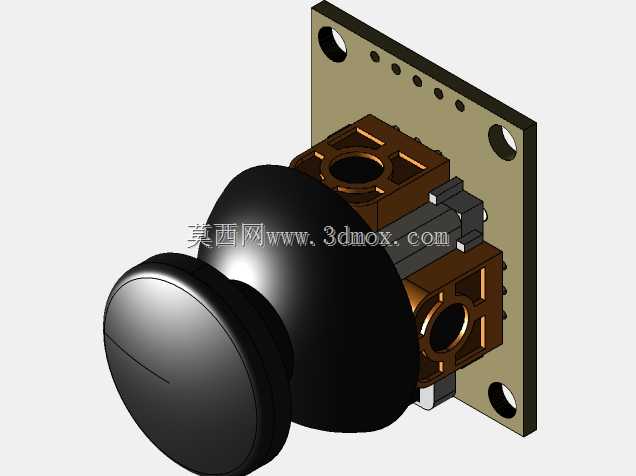

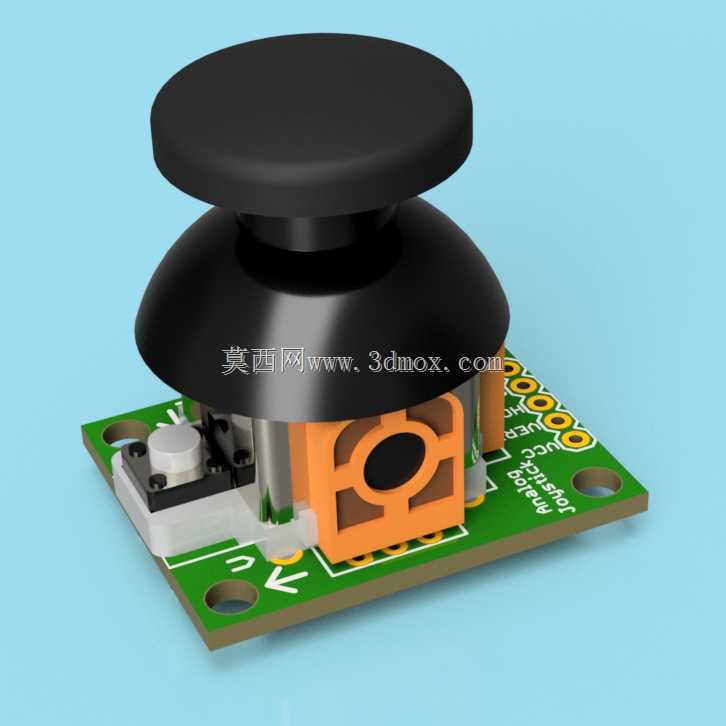

　　这款拇指操纵组件主要面向小型手持控制终端、桌面嵌入式控制模块、小型机器人遥控端、实验类电控装置的人机交互输入场景，作为二维方向输入加旋钮调节的复合输入部件使用，可同时实现XY平面的方向偏移量输入与固定轴的旋转参数调节，替代传统分离式摇杆加独立电位器的排布方案，缩减控制端的面板占用空间。组件的结构设计完全匹配实体硬件的物理装配关系，上部的黑色操作帽采用大接触面积的弧面造型，拇指按压操作时的贴合度更高，长时间操作不易产生硌手的触感，操作帽下方的锥形防尘罩可阻挡日常使用中的灰尘、细小碎屑进入摇杆内部的电位器结构，避免活动部件卡滞或接触不良。下部的转接板采用标准PCB安装孔位设计，板上预留的焊盘可直接对接主控电路的输入引脚，

　　板载的橙色定位结构用于固定摇杆本体与旋钮电位器的相对位置，保证两个输入部件的同轴度偏差控制在合理范围内，避免旋钮旋转时出现偏心摩擦的问题。设计过程中优先考虑了安装边界的适配性，整个组件的安装高度从PCB板面到操作帽顶端的尺寸经过反复校核，既保证摇杆的XY方向摆动行程足够，不会出现操作帽触碰面板的干涉问题，也不会因为整体高度过高导致嵌入式安装时面板外凸过多，影响控制终端的整体外观协调性。转接板的外形尺寸匹配常用的小型控制盒内部安装空间，四个角的安装孔可直接用M2螺丝固定在控制盒的内部安装柱上，不需要额外设计定制安装支架，降低结构设计阶段的适配工作量。摇杆部分的摆动阻尼经过结构匹配，操作时的反馈力度适中，

　　既不会因为阻尼过小导致轻微触碰就产生误触发信号，也不会因为阻尼过大增加拇指操作的负荷，旋钮部分采用固定轴设计，旋转时的段落感清晰，可用于参数微调、阈值设定等需要精准调节的操作场景，两个输入部件的信号输出互不干扰，可同时独立工作。在结构细节上，摇杆内部的复位弹簧位置、电位器拨杆的配合间隙都按照实体部件的实际尺寸还原，转接板上的丝印标识、焊盘位置都和实际硬件一致，结构设计人员在做控制端的壳体设计时，可直接调用该模型做干涉检查，提前预判面板开孔位置、内部走线空间、安装柱高度是否匹配，减少样机打样阶段的反复修改次数，缩短电控类手持设备、小型控制终端的开发周期。
