30千牛载荷螺旋提升执行机构设计

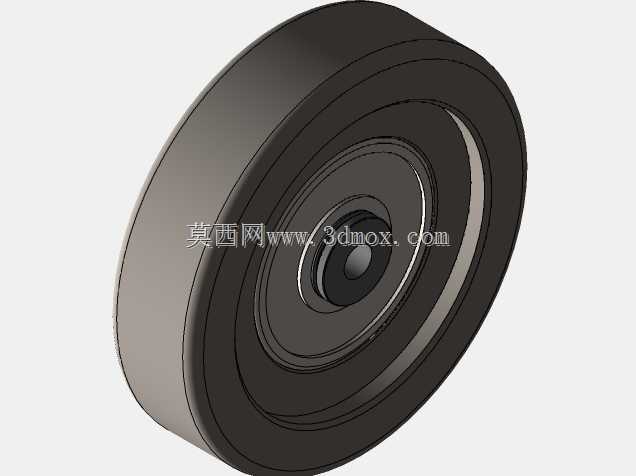

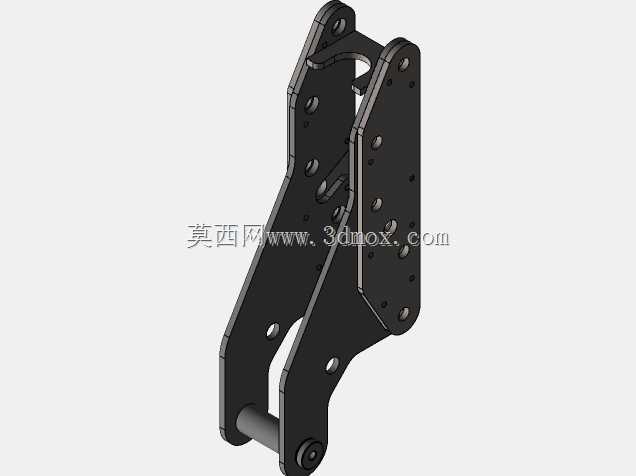

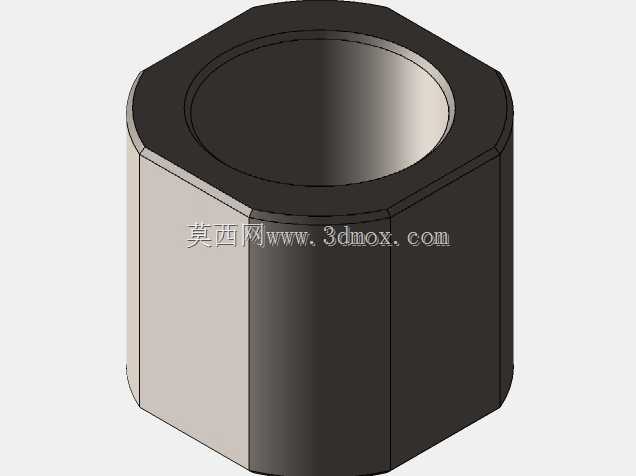

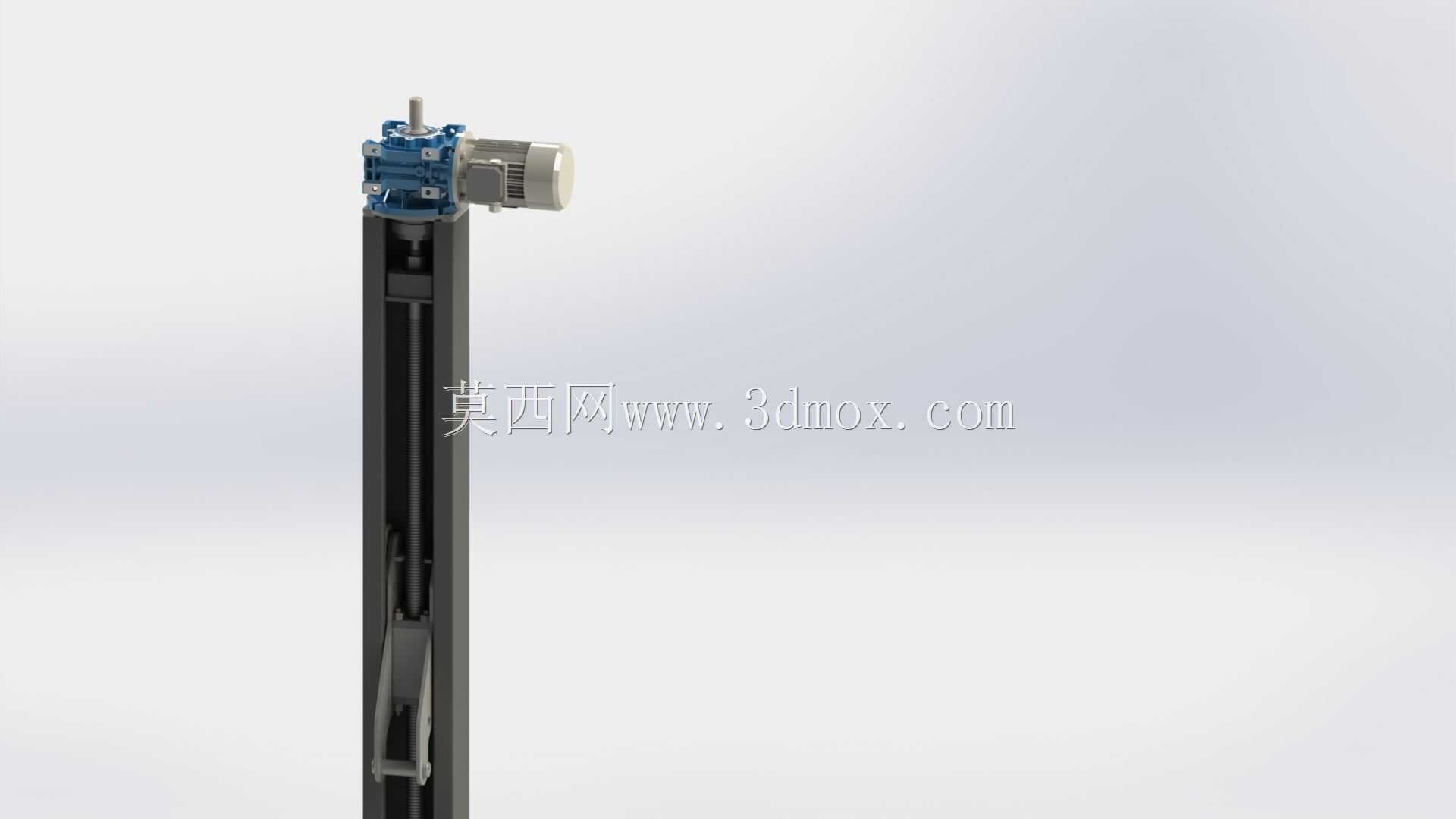

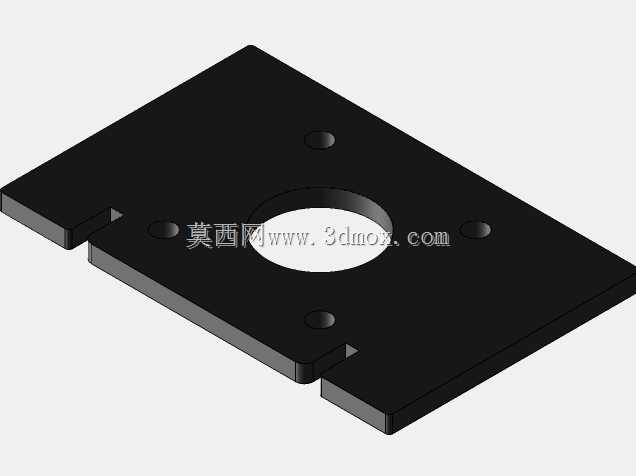

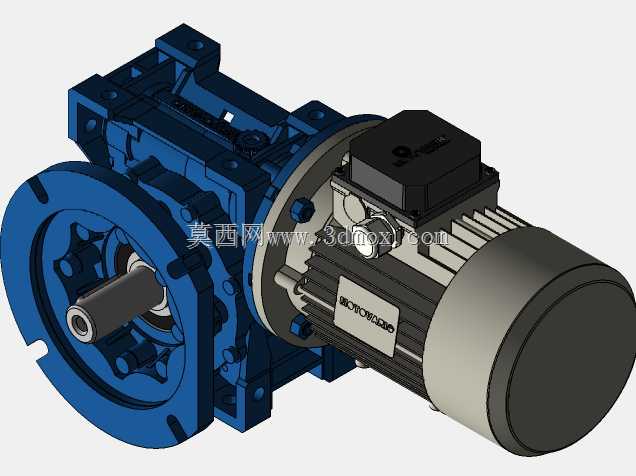

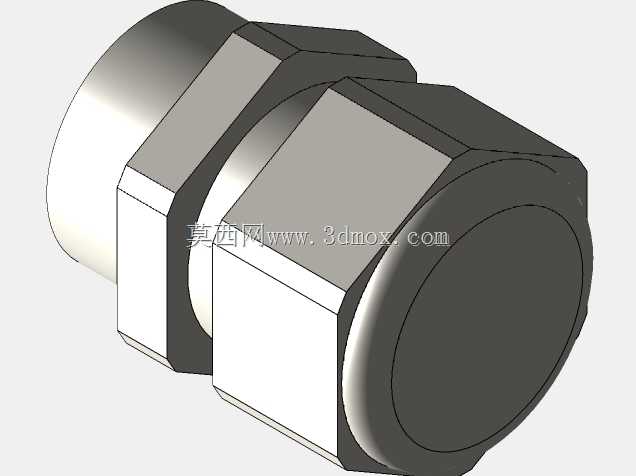

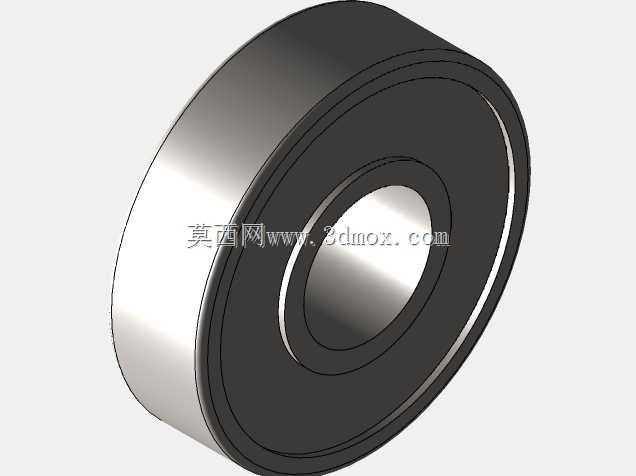

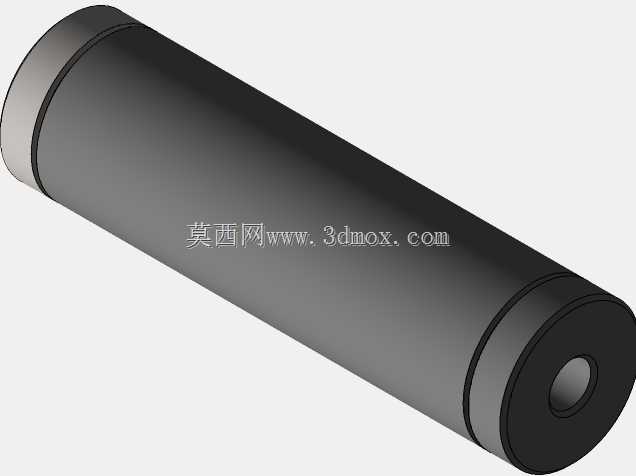

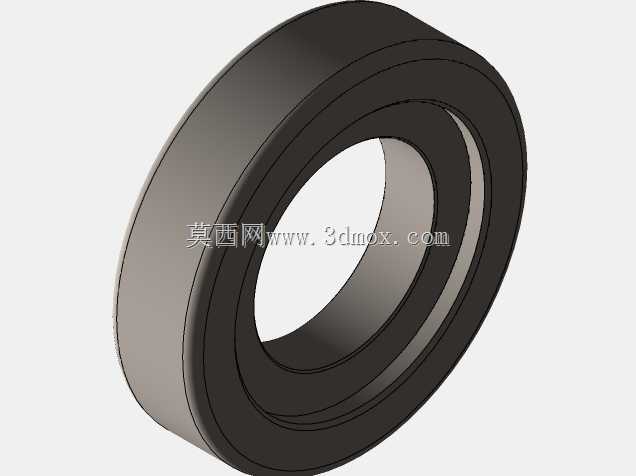

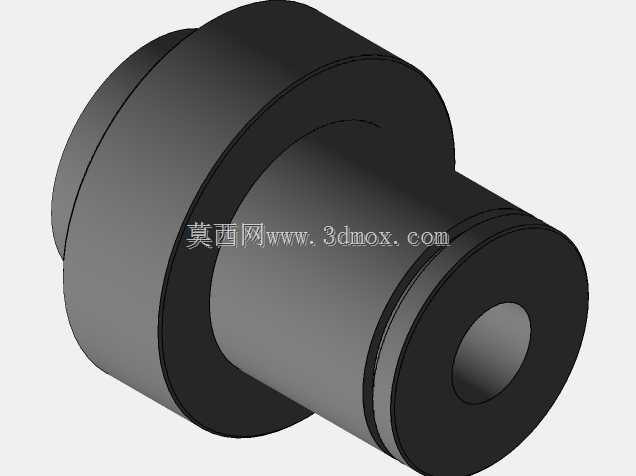

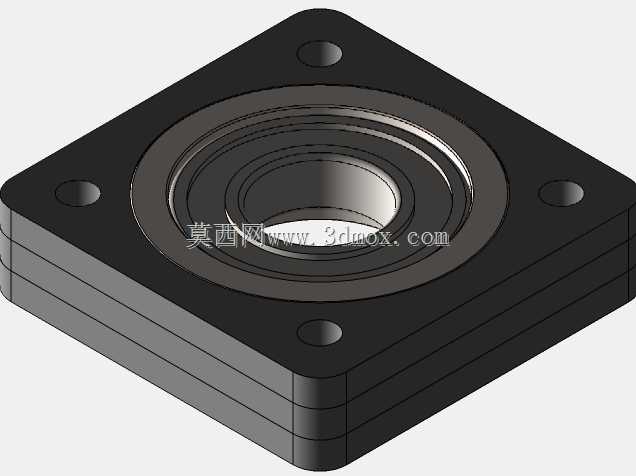

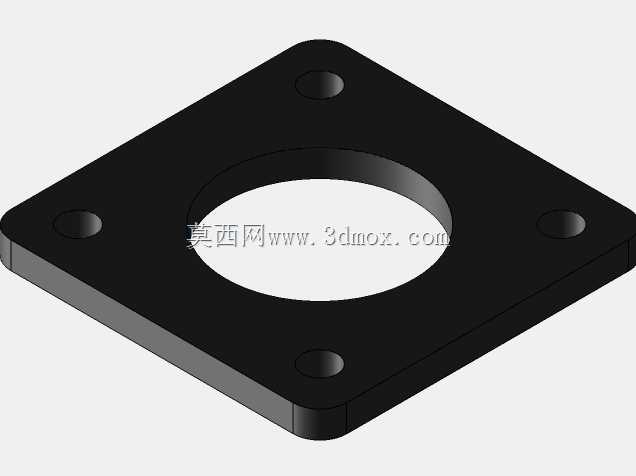

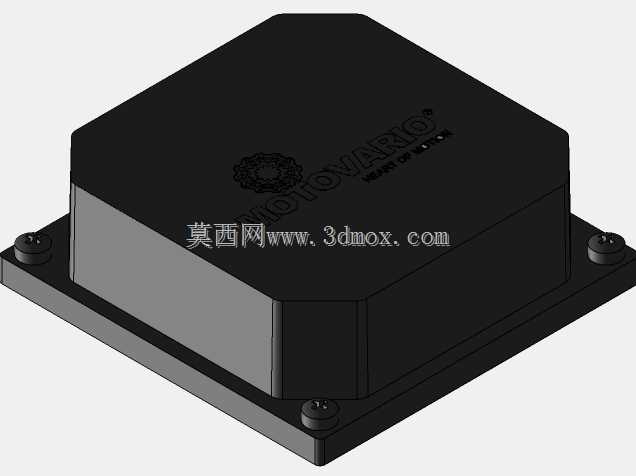

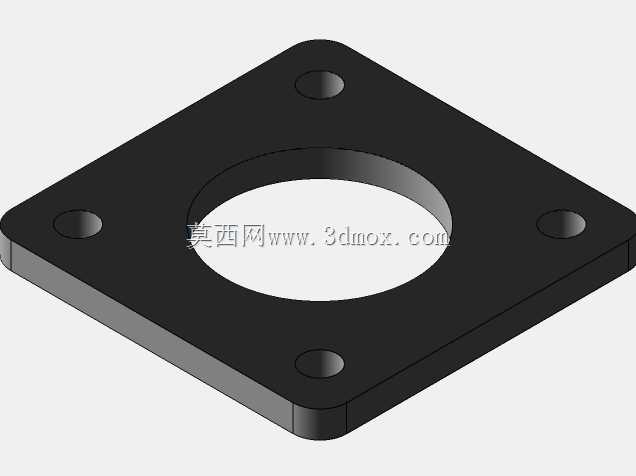

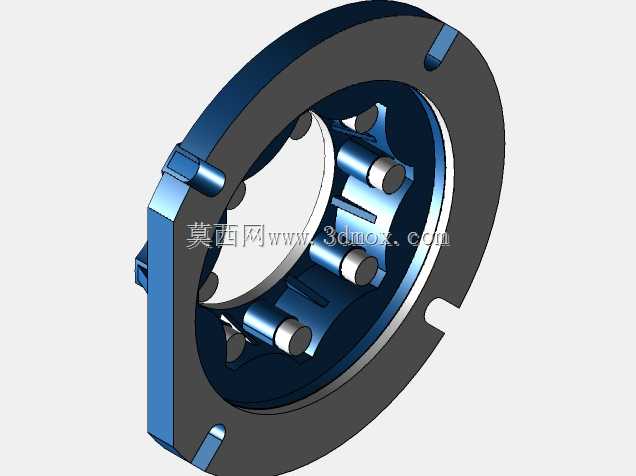

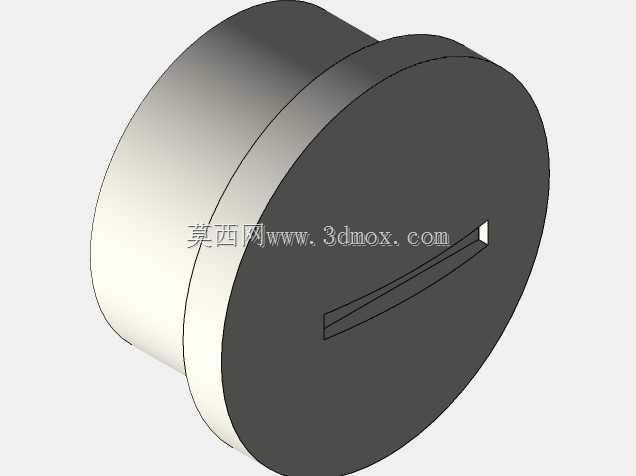

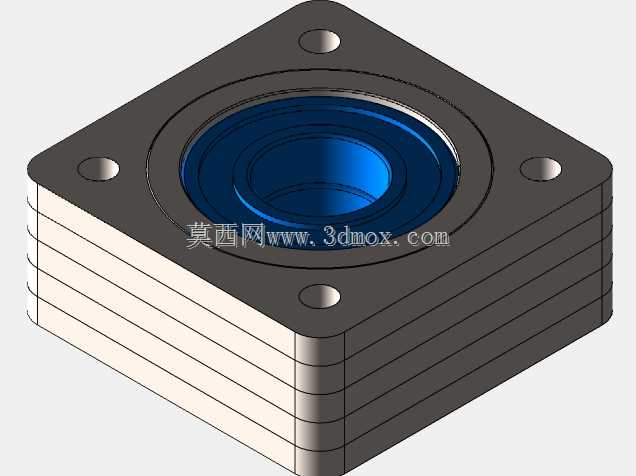

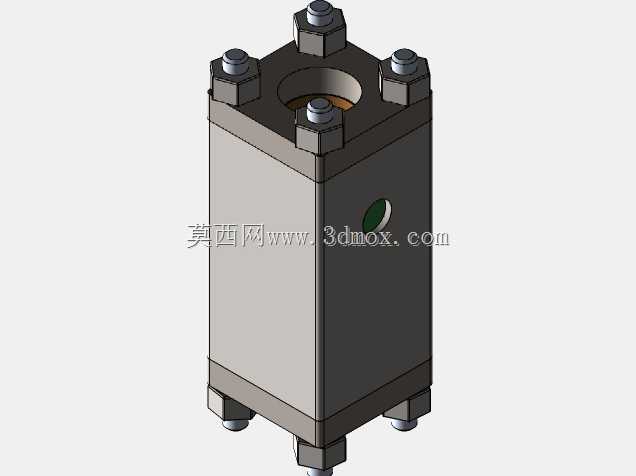

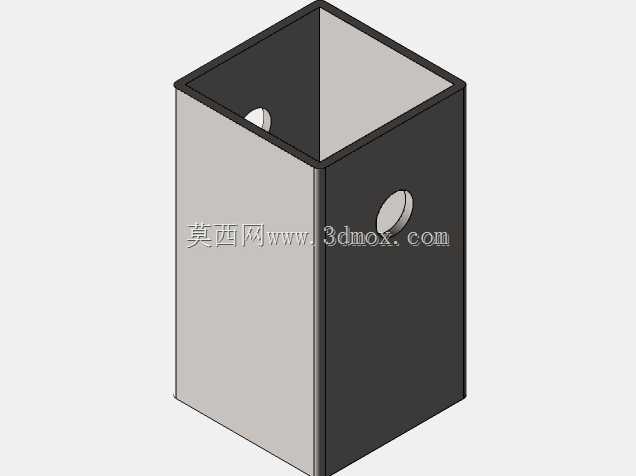

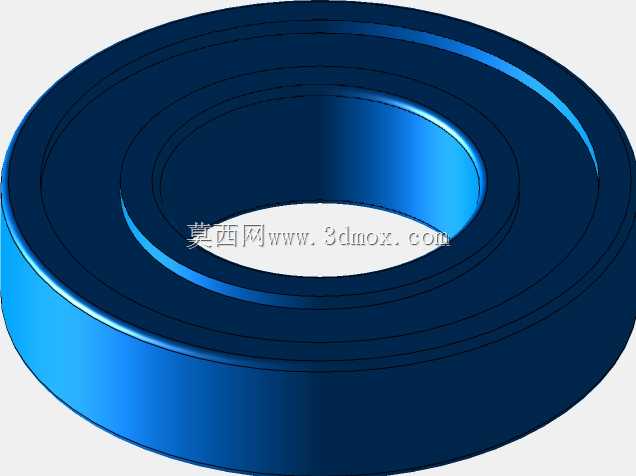

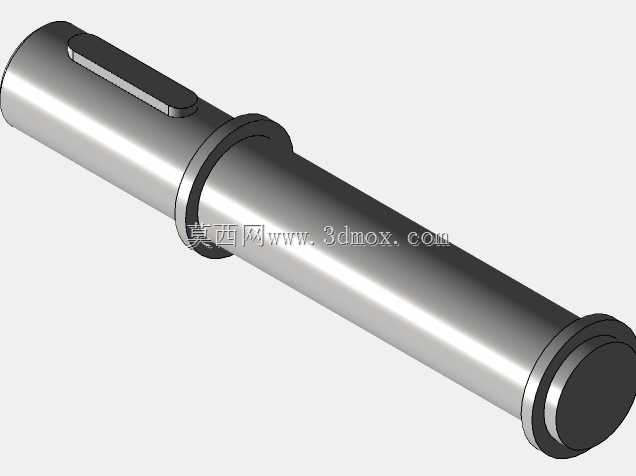

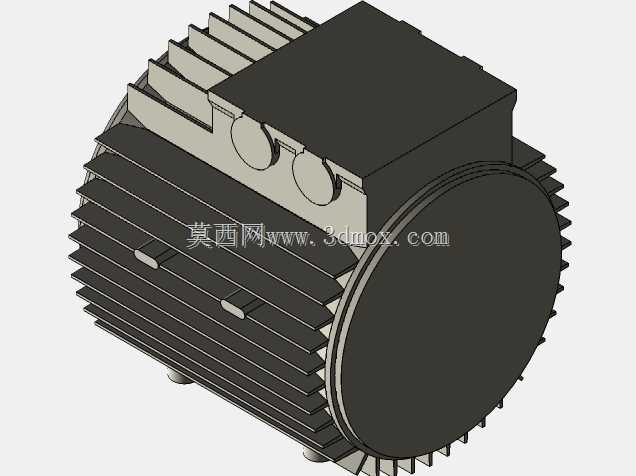

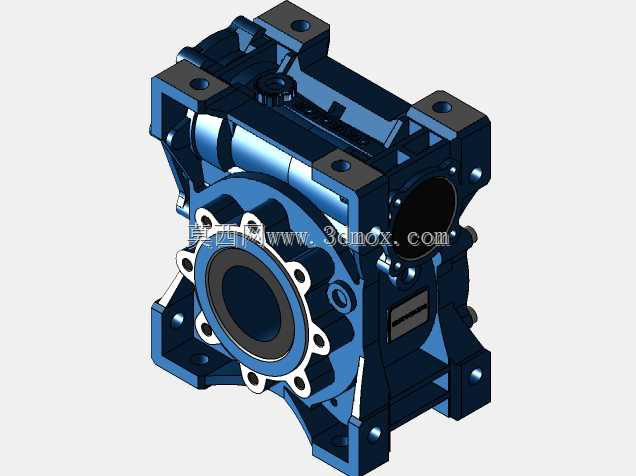

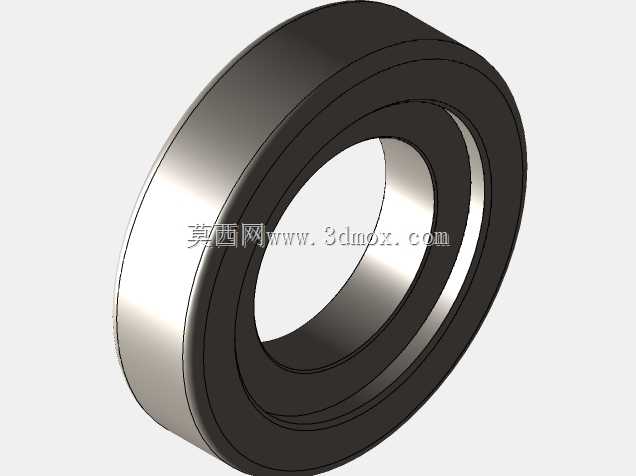

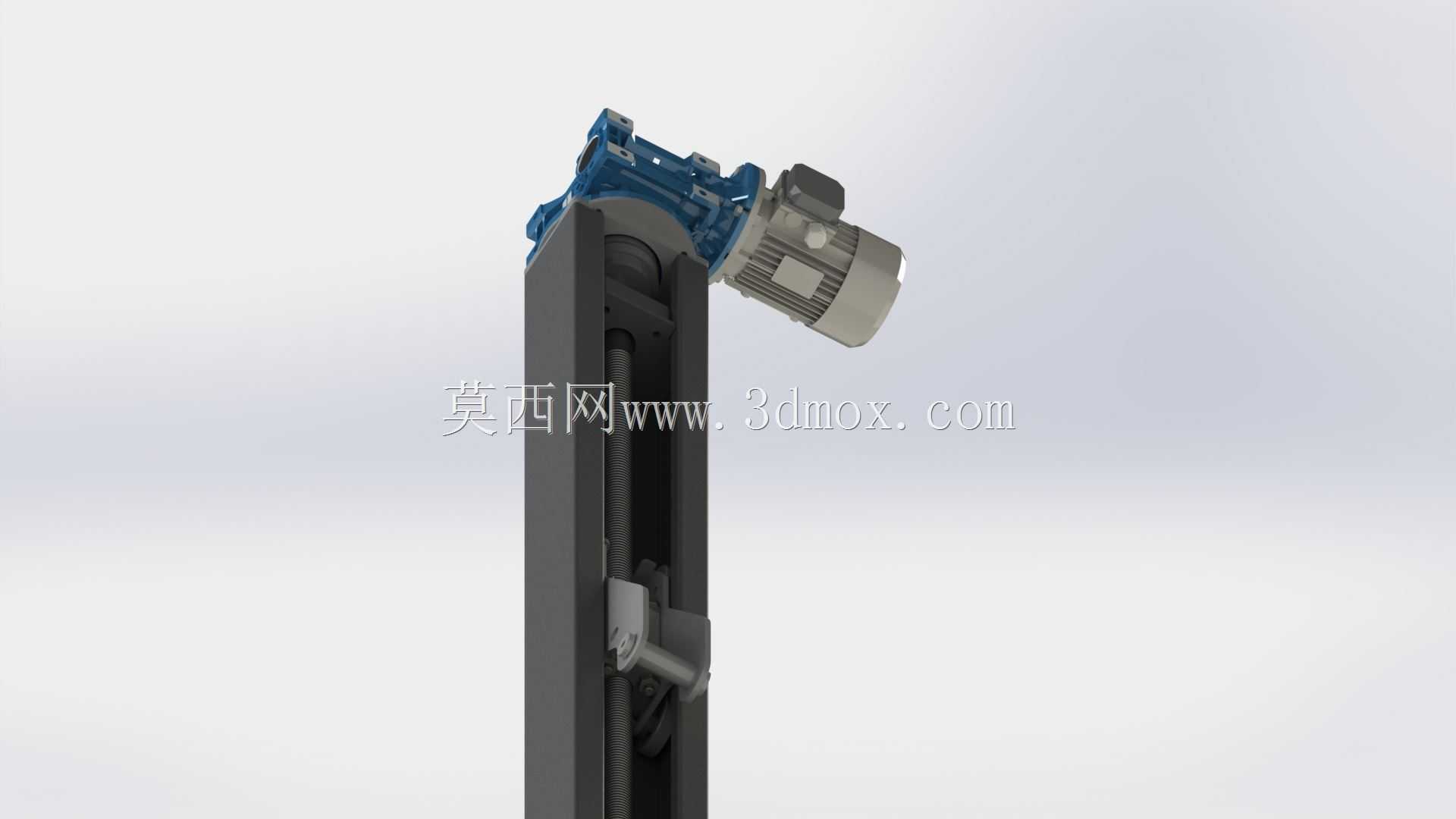

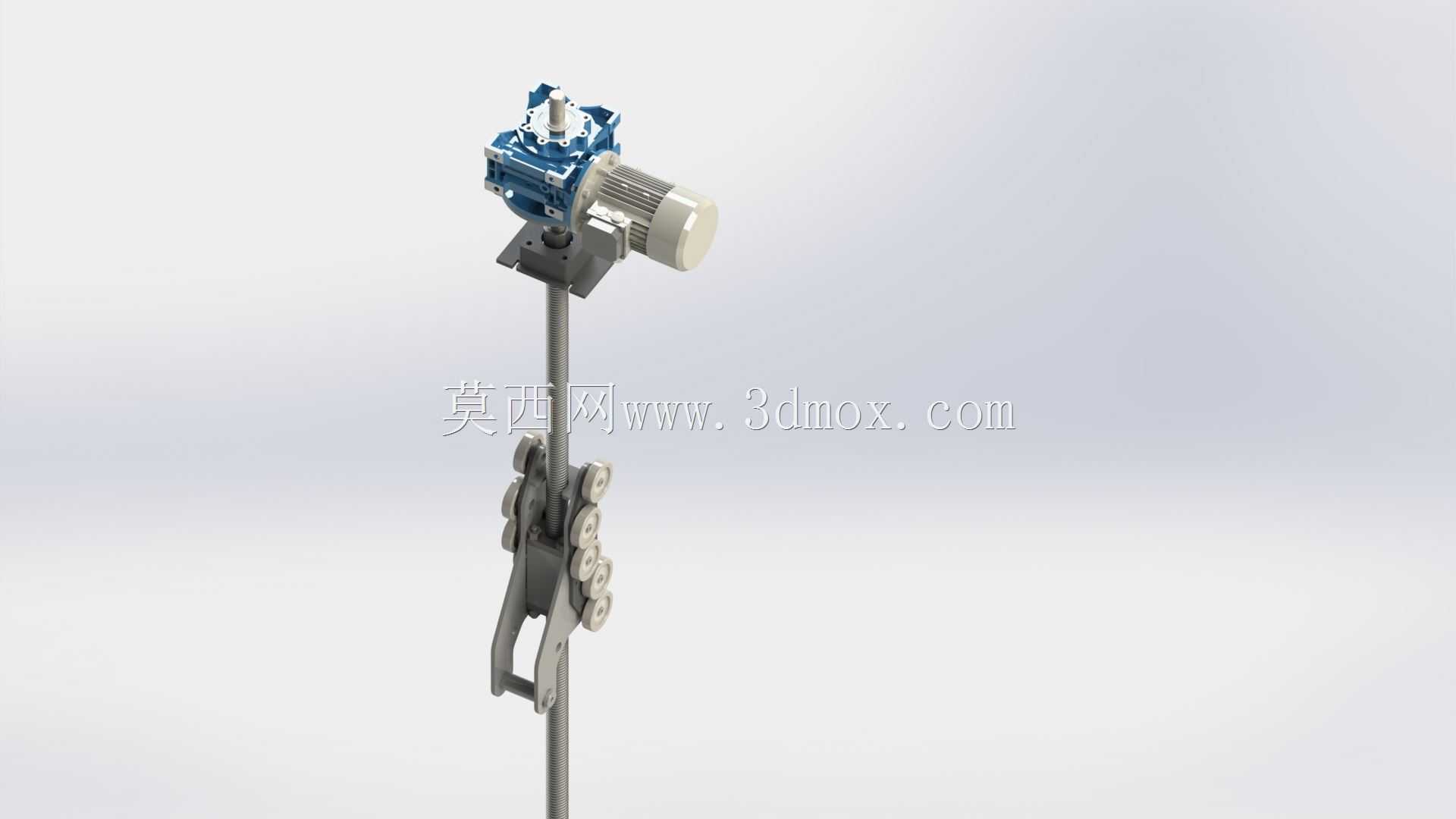

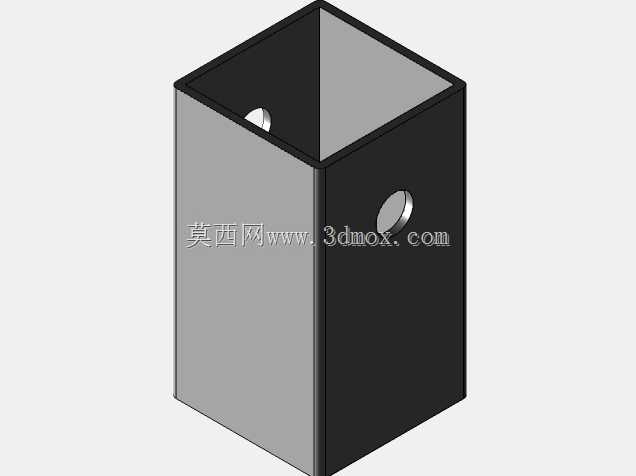

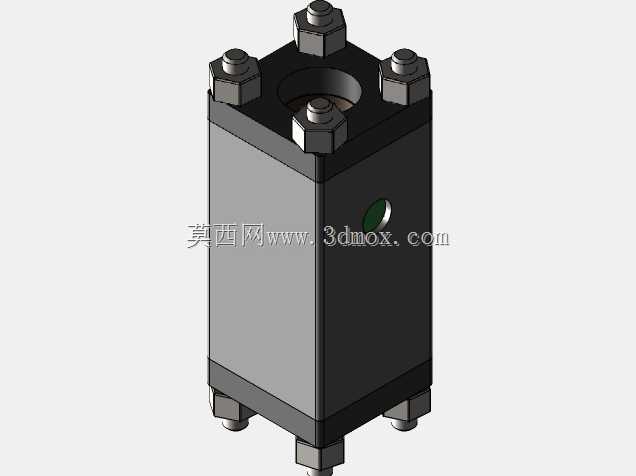

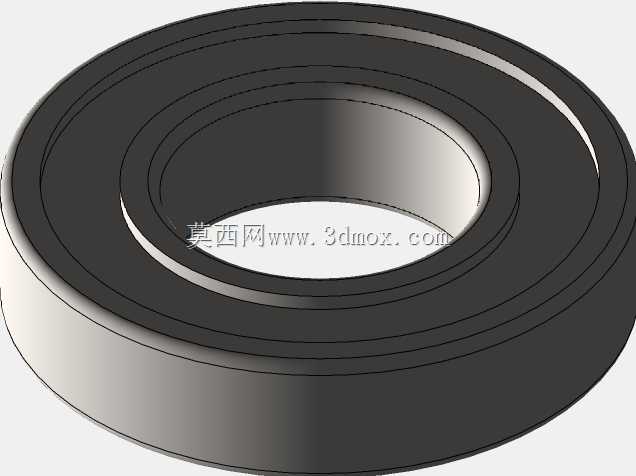

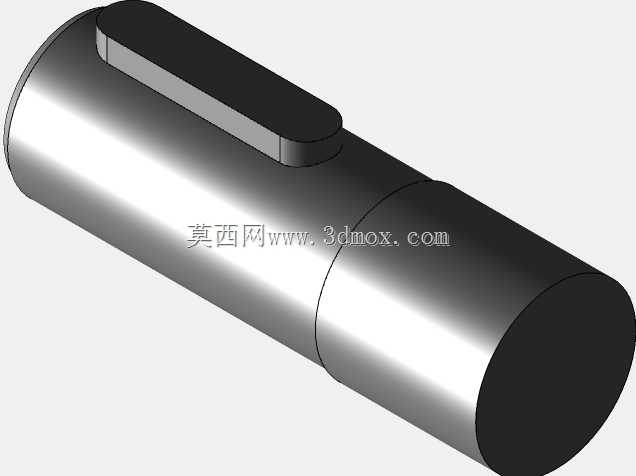

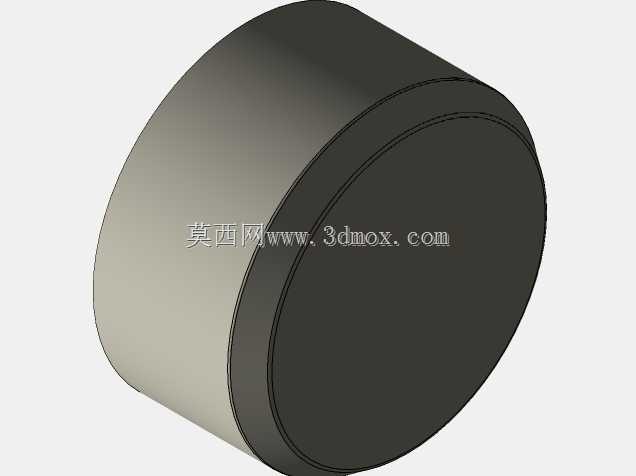

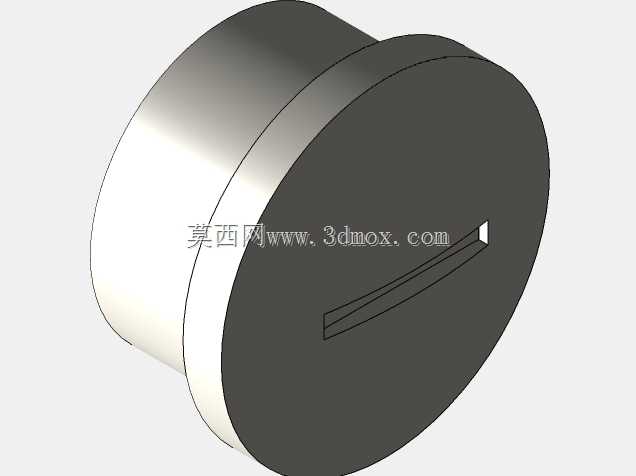

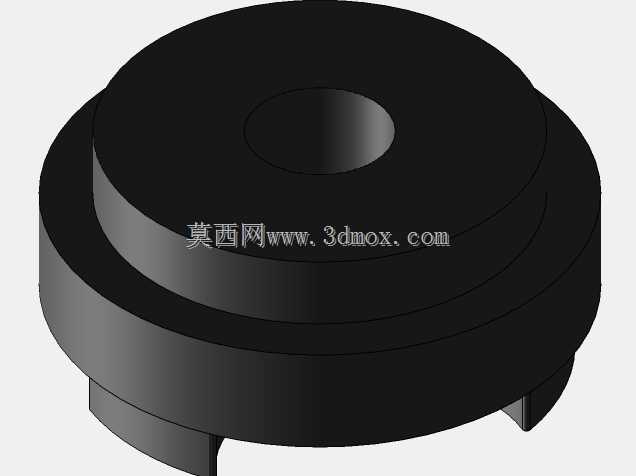

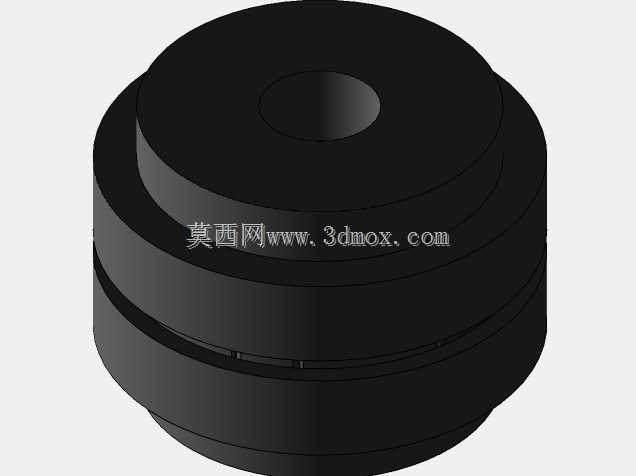

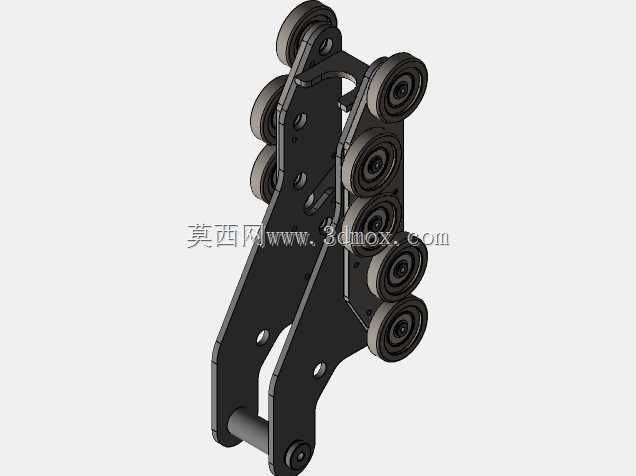

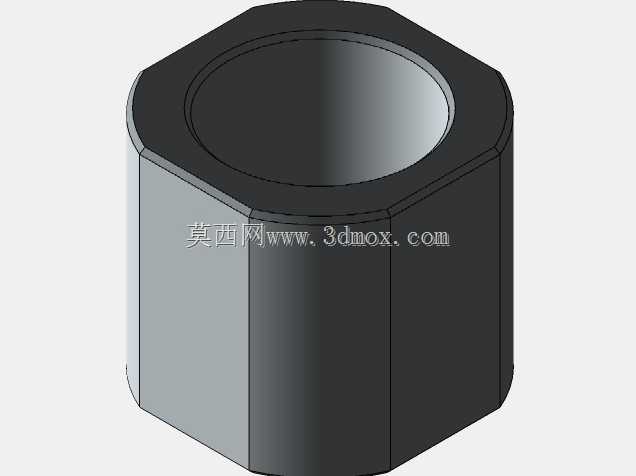

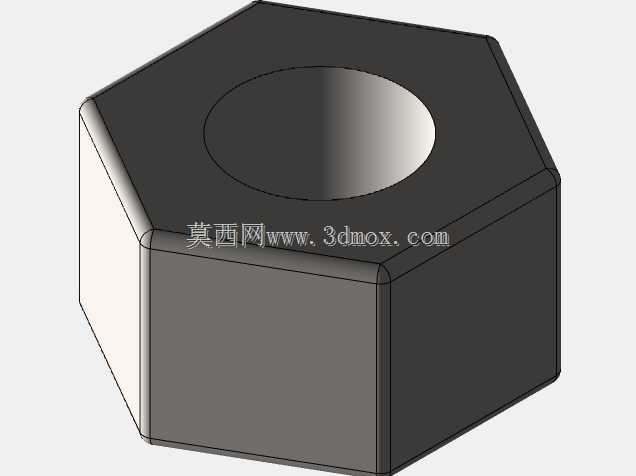

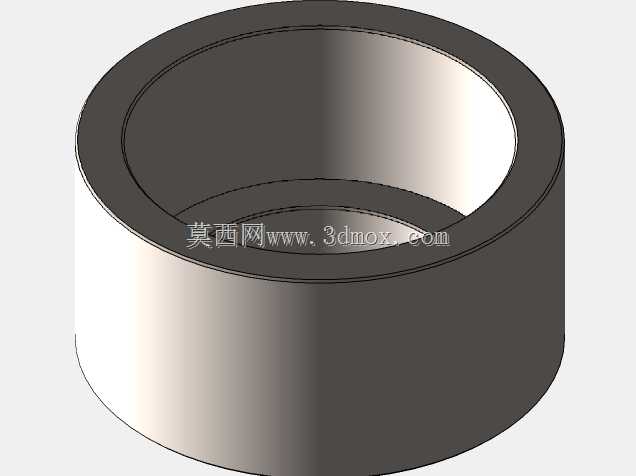

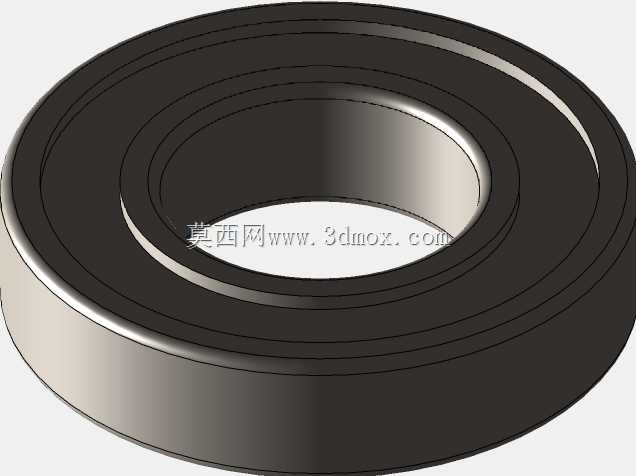

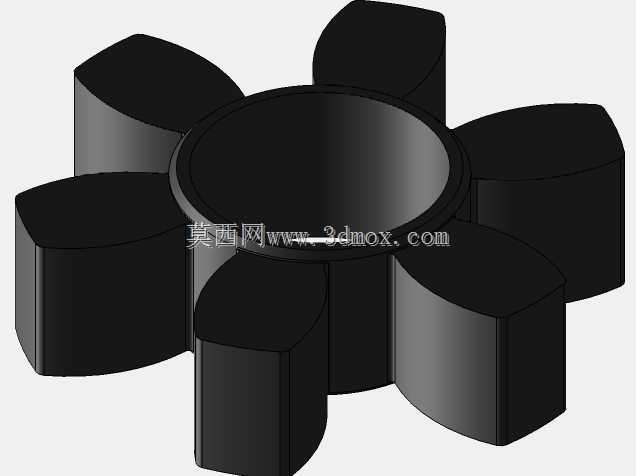

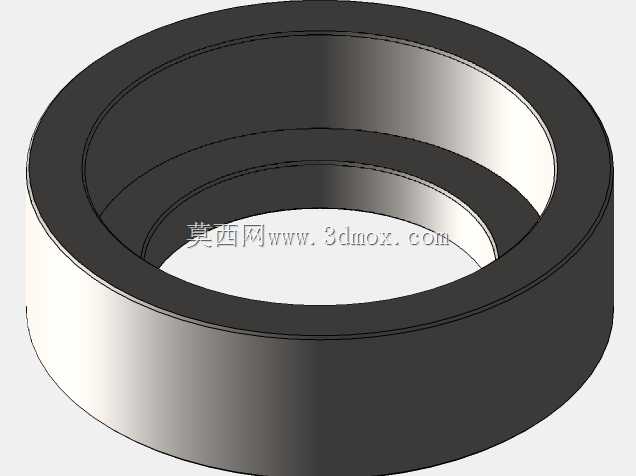

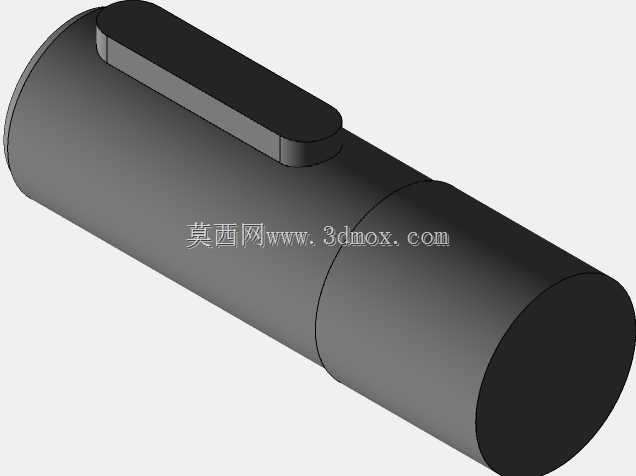

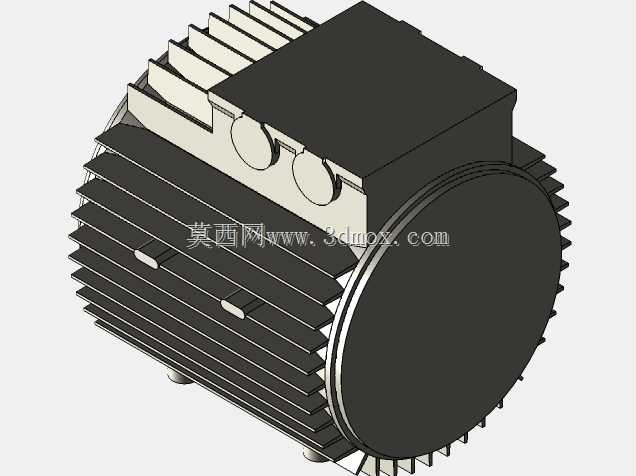

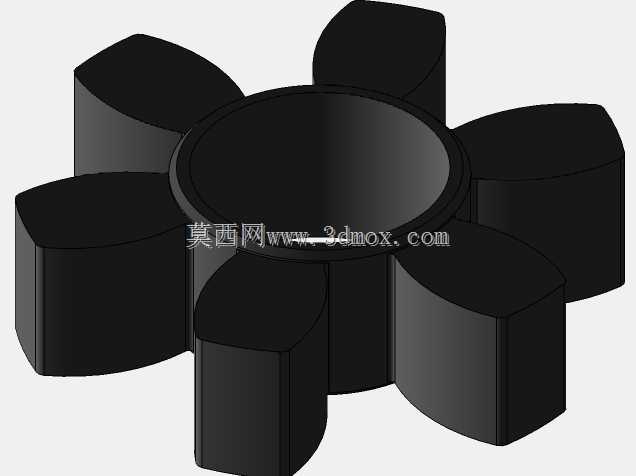

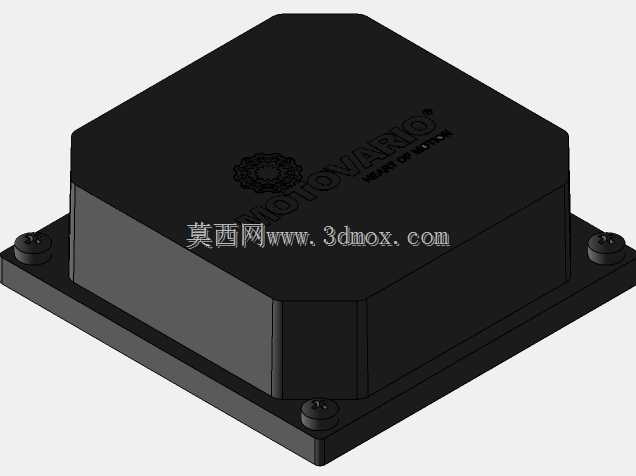

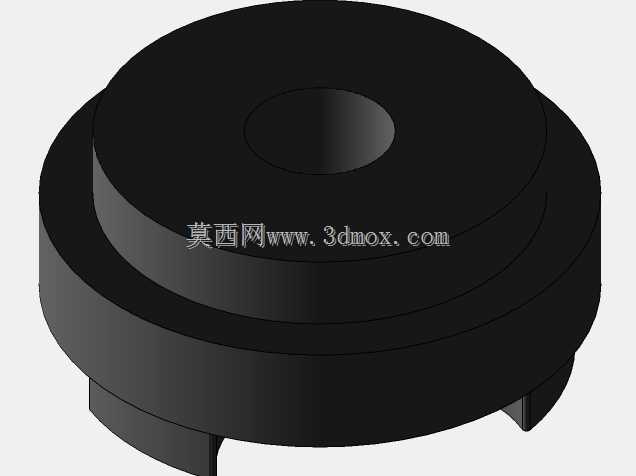

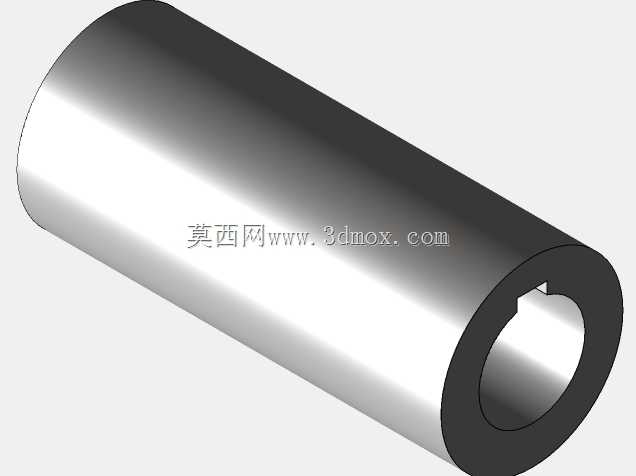

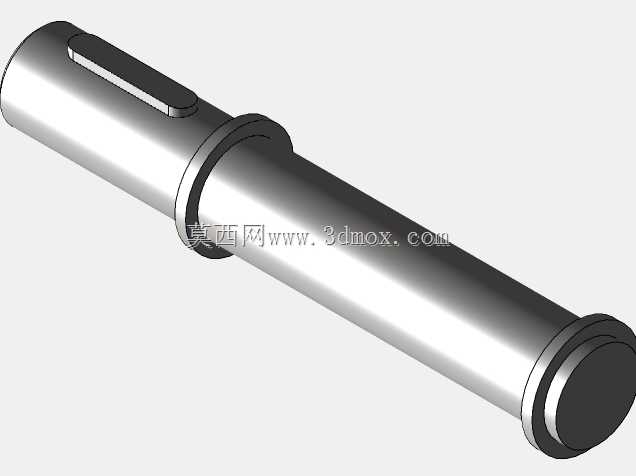

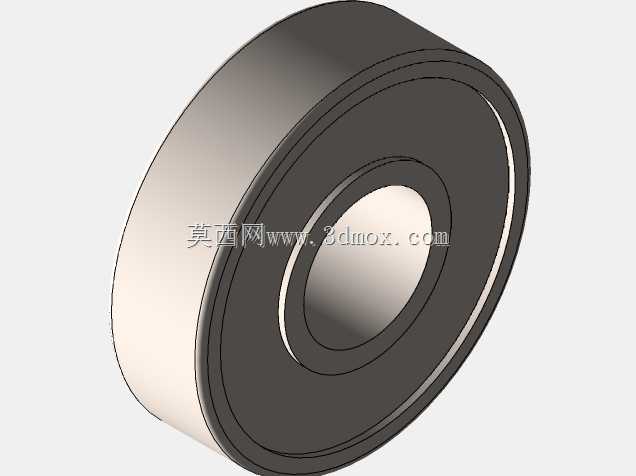

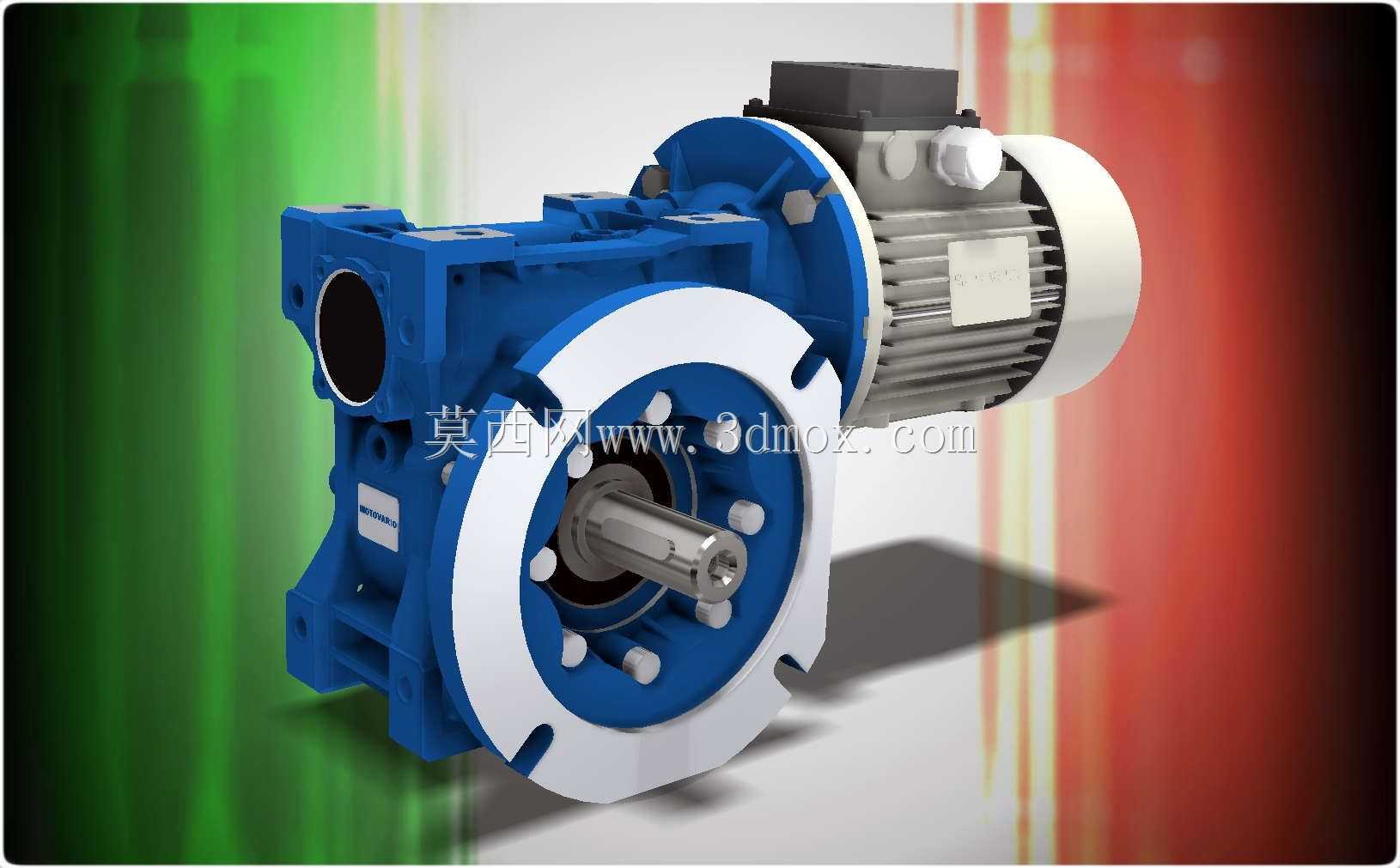

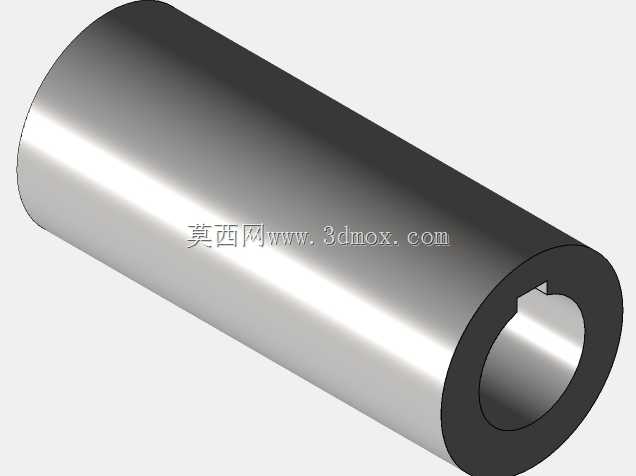

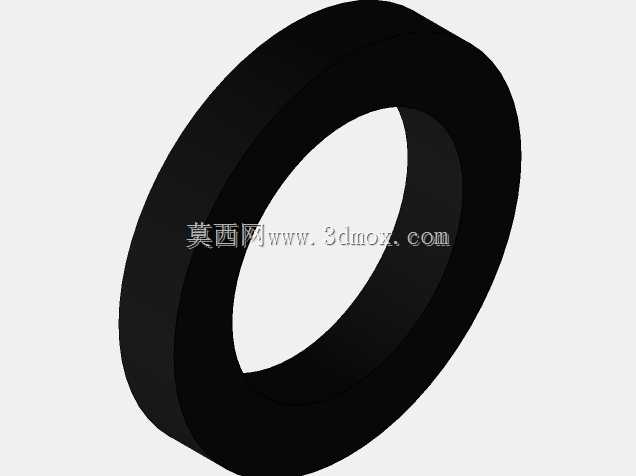

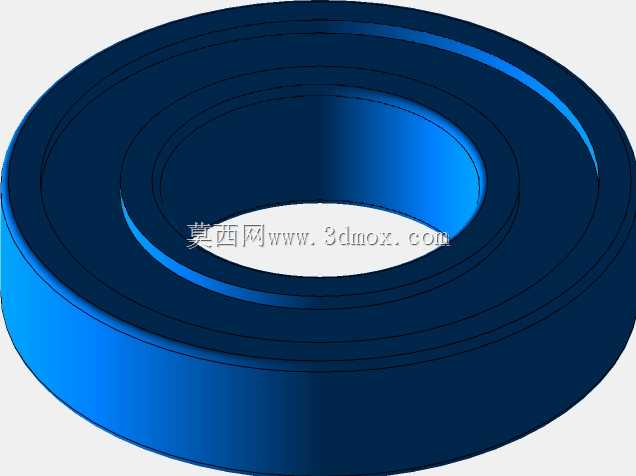

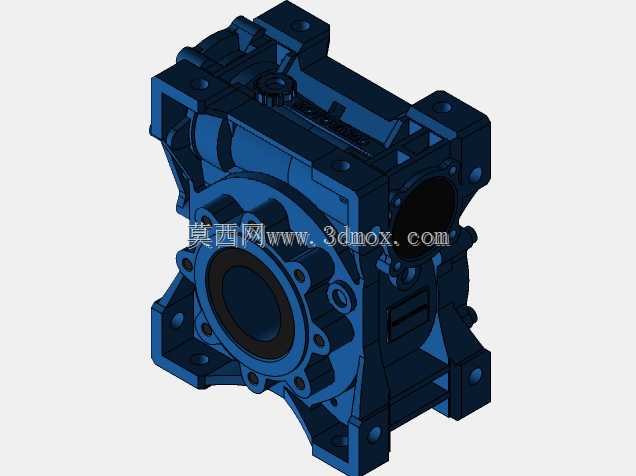

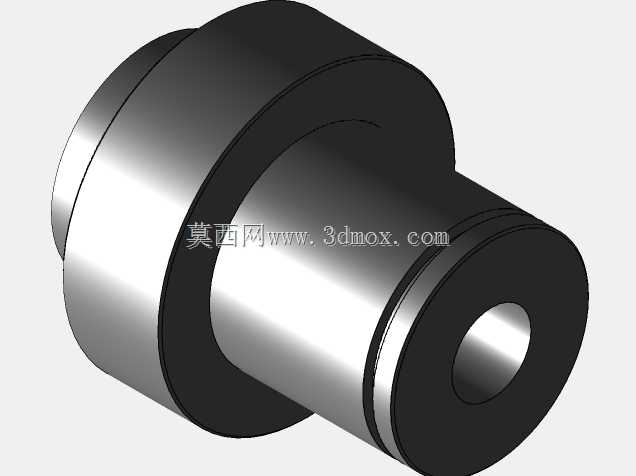

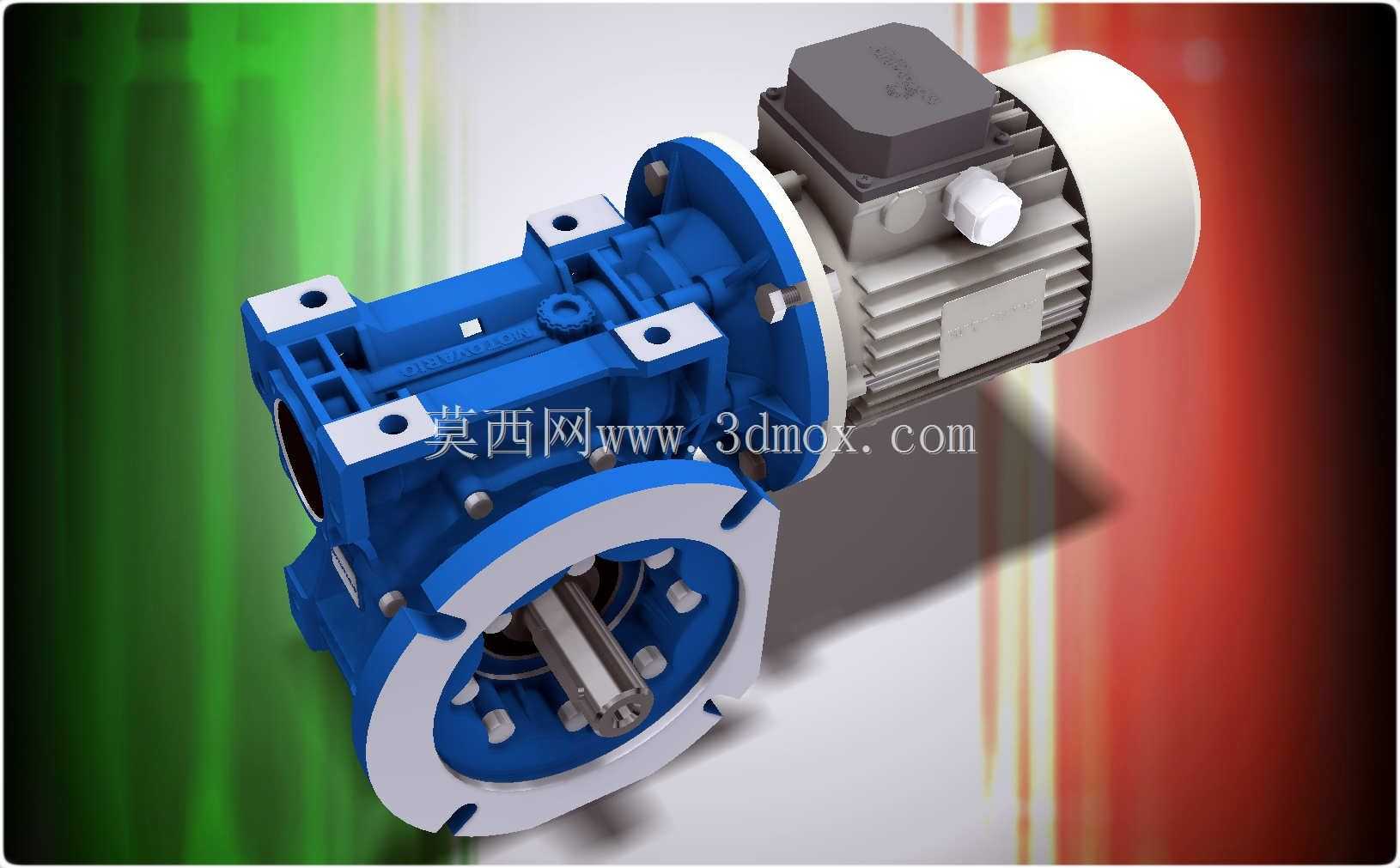

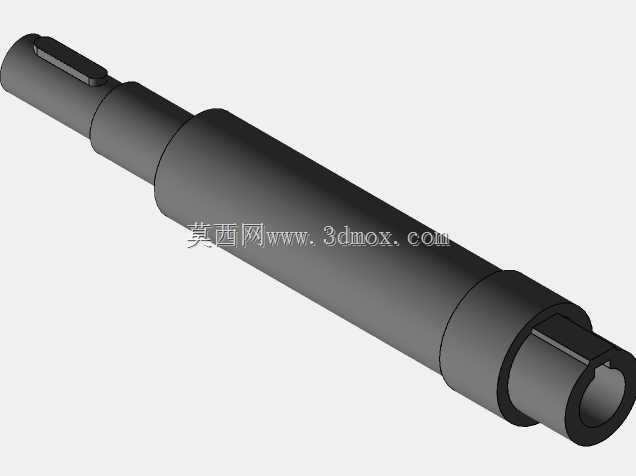

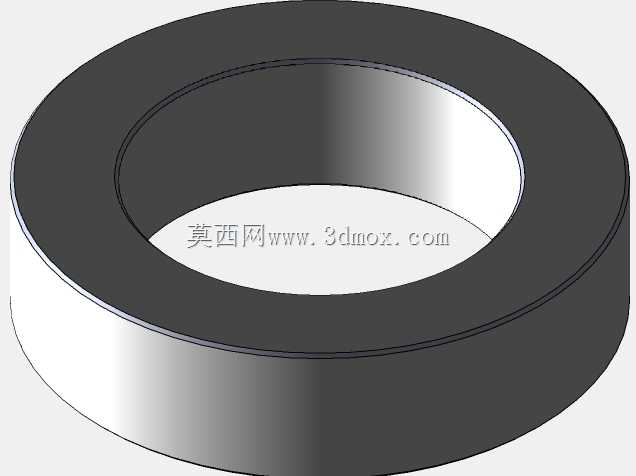

　　在重型工装工位的物料抬升、大型设备的姿态微调场景里，这类额定载荷30千牛的螺旋提升执行器是替代液压顶升方案的可靠选择，相比液压系统不存在油液泄漏风险，也无需配套液压站、管路等附属设施，在洁净车间、防爆要求的作业区域适配性更强。整套执行机构采用侧装驱动电机的布局，电机输出端通过齿轮减速组将扭矩传递至内部的传动螺杆，螺杆副采用梯形螺纹传动设计，具备反向自锁特性，即便驱动端失电也能稳定锁止当前位置，不会出现载荷下坠的安全隐患，这一点在重载顶升工况下是核心的安全设计考量。从结构设计逻辑来看，外部采用矩形截面的型材作为承载立柱，内部螺杆的上下端均配置了推力轴承与径向支撑轴承，既可以承受顶升过程中产生的轴向重载，也能抵消螺杆转动时的径向窜动，

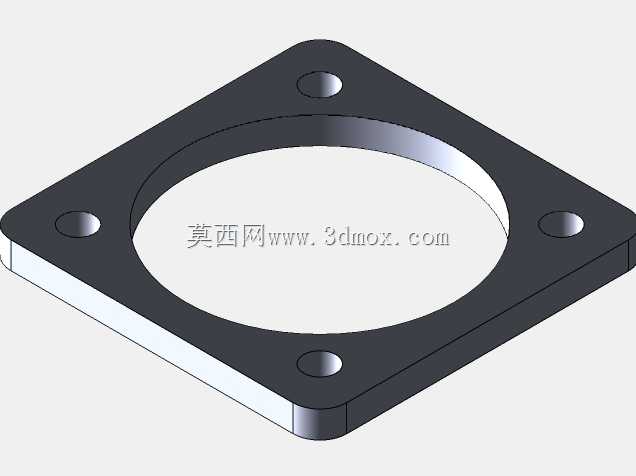

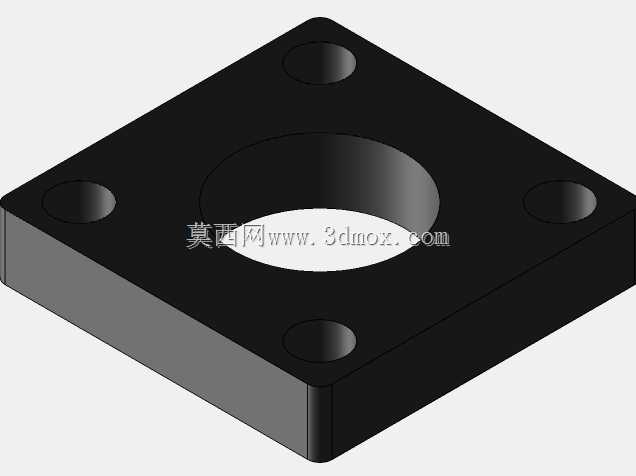

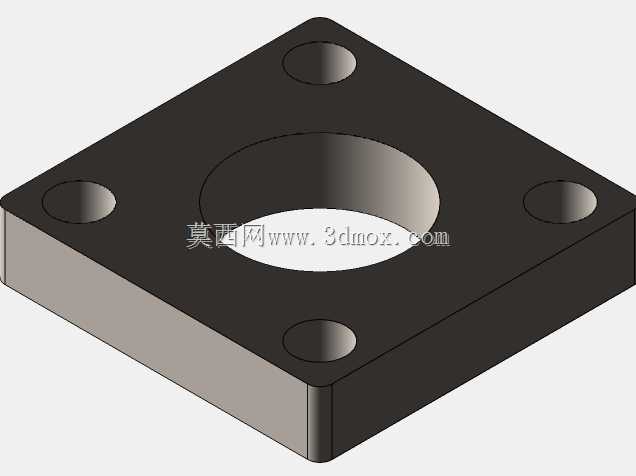

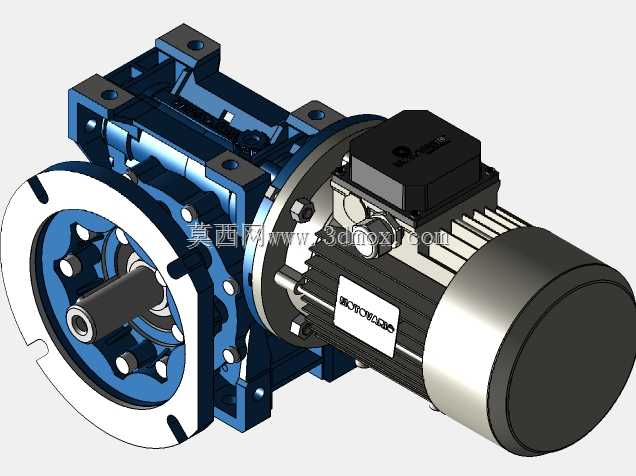

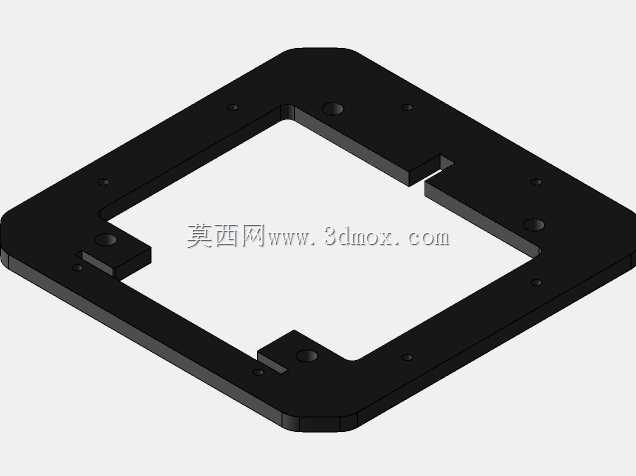

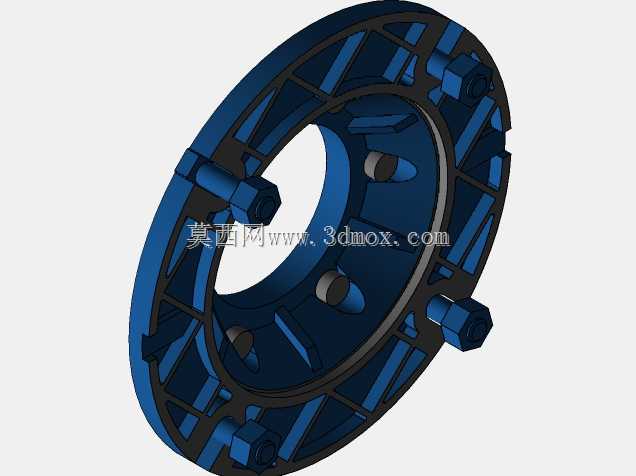

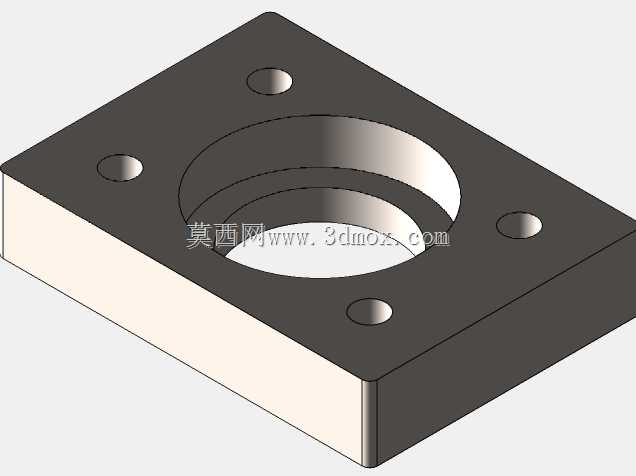

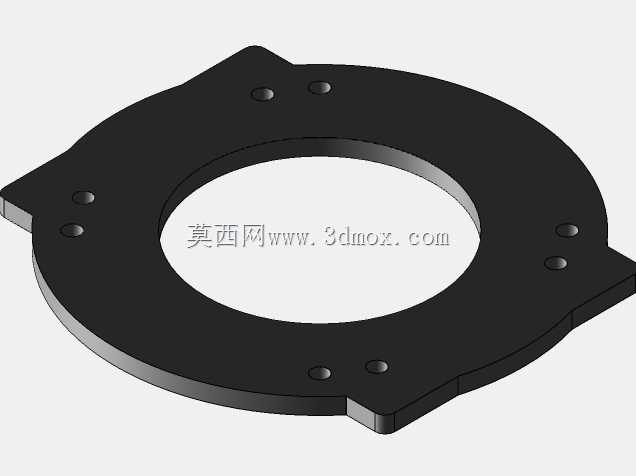

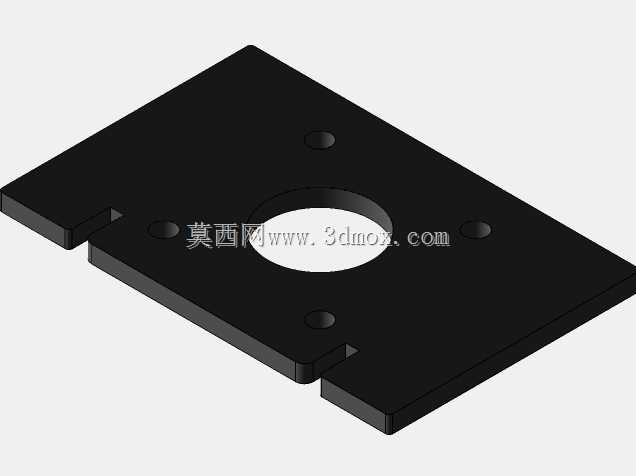

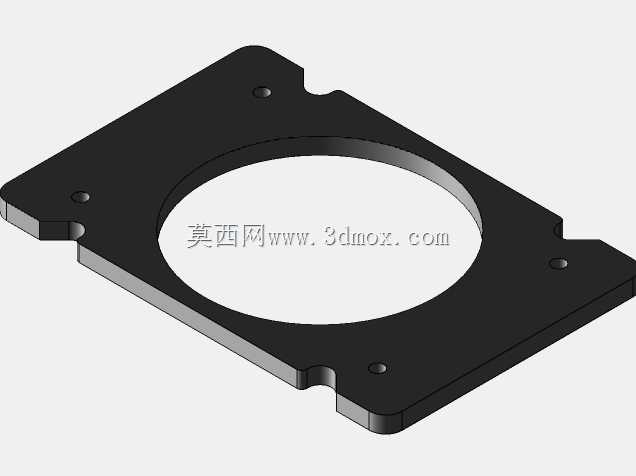

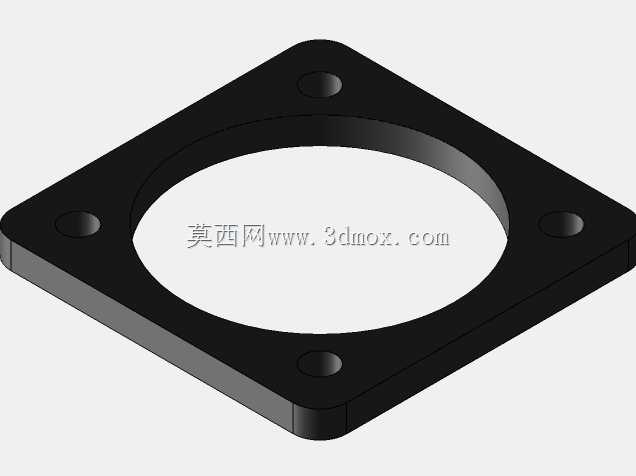

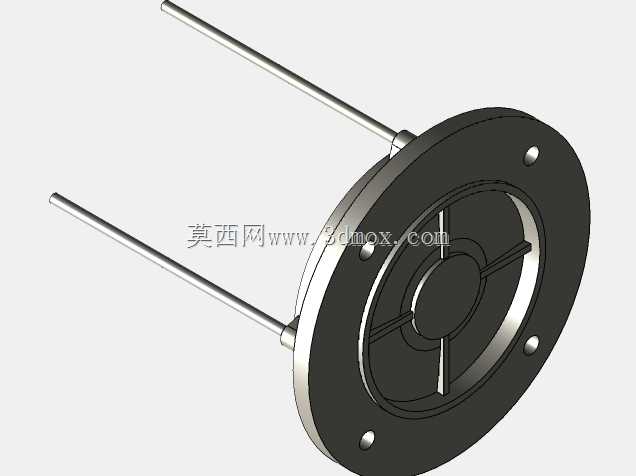

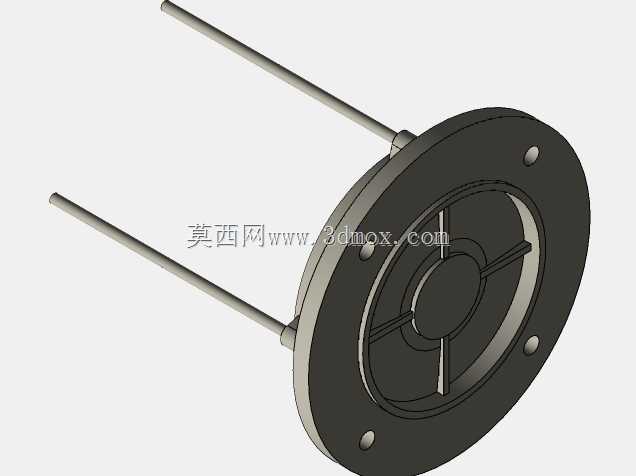

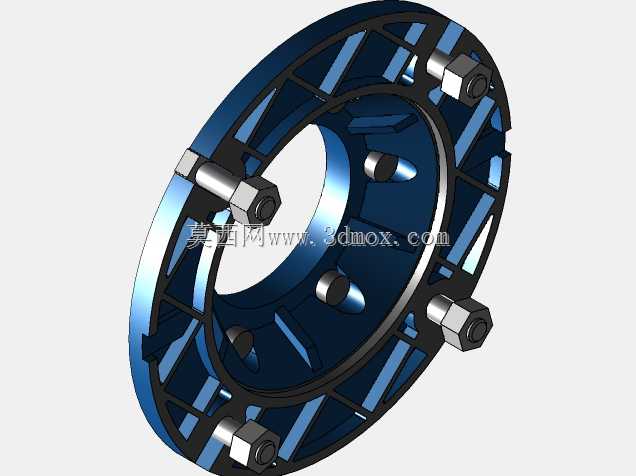

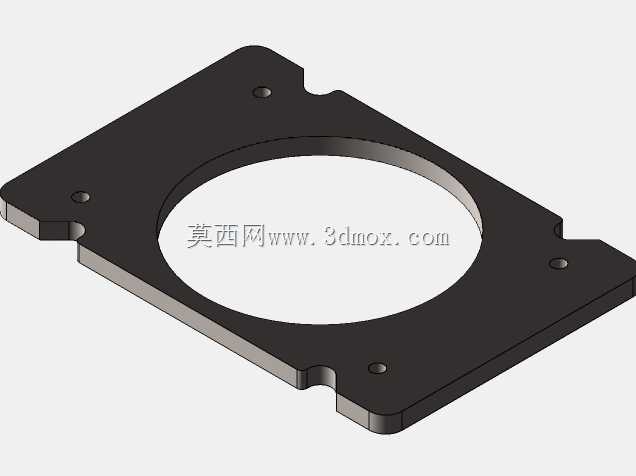

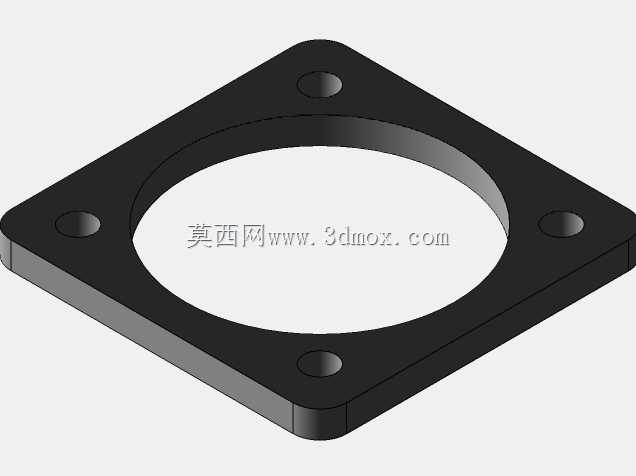

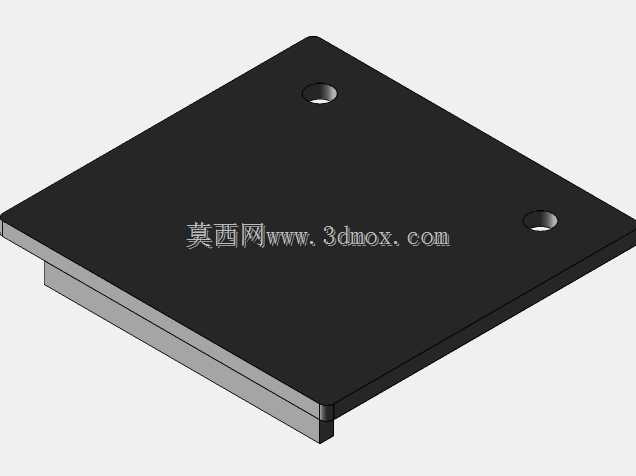

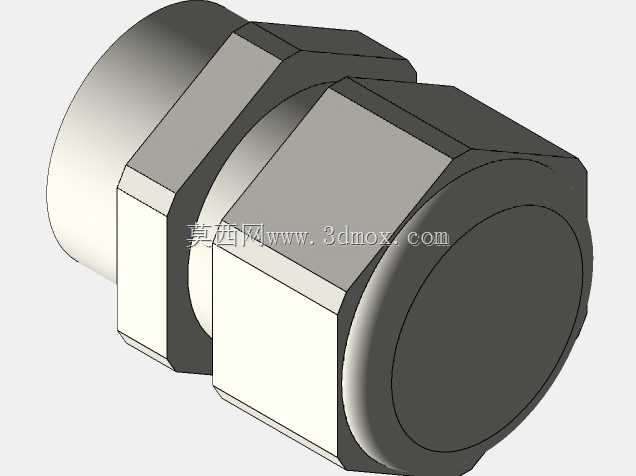

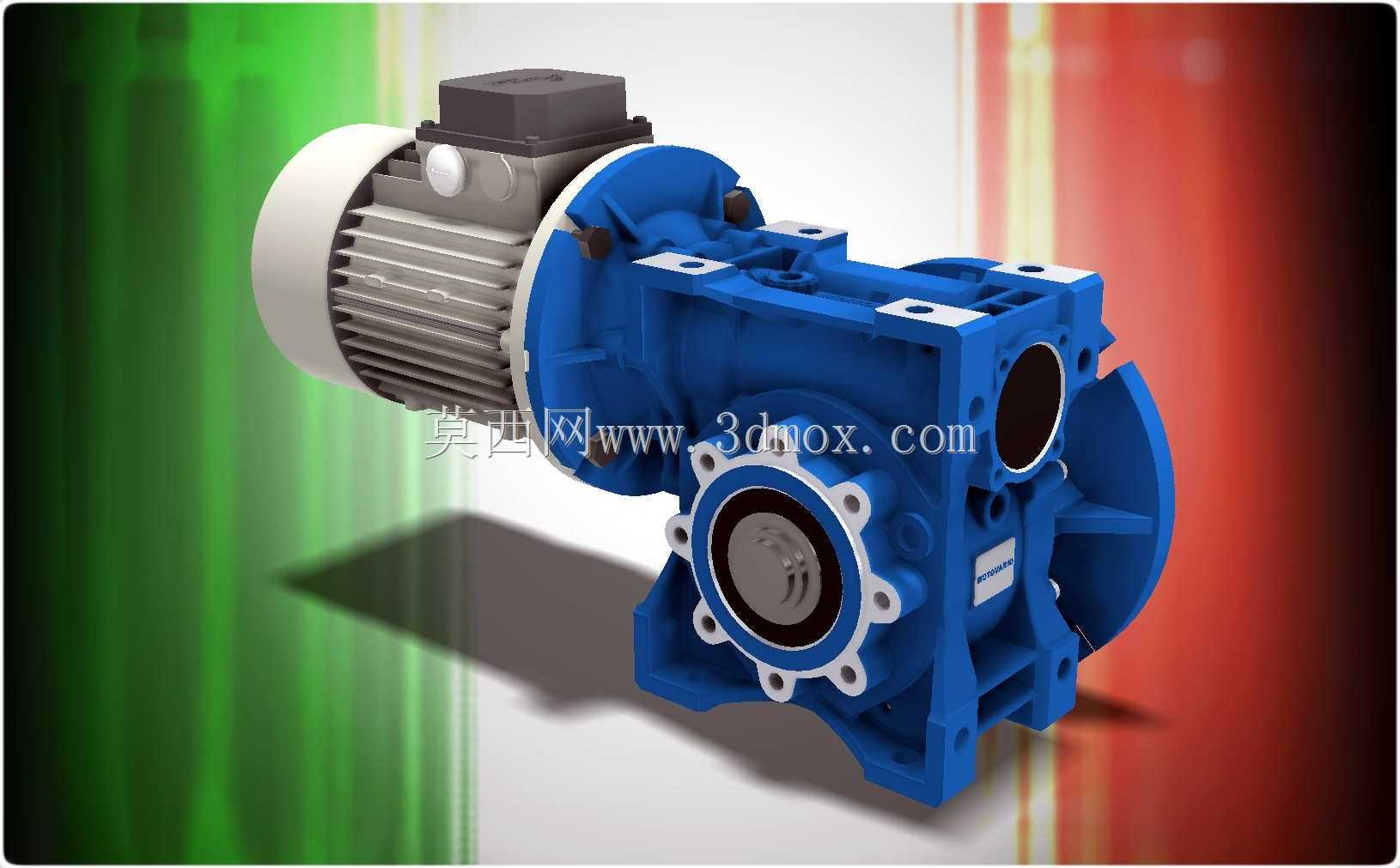

　　保证升降过程的同轴度，避免出现卡滞、偏磨的问题。侧装的减速电机与立柱之间通过法兰连接，齿轮副外部设置了密封防护罩，既可以防止车间内的粉尘、切削液进入传动啮合区域，也能避免外露旋转部件带来的安全风险。安装边界方面，整套执行器的底部设置了带安装孔的法兰底座，可直接通过螺栓固定在设备基座或者工位平台上，顶部的执行端预留了标准的连接螺纹孔，可根据实际使用需求加装适配的工装托盘、压装接头或者工件夹具，立柱侧面预留了传感器安装槽位，可加装行程限位开关、位置编码器，实现升降行程的精准控制与极限位置保护。实际选型使用时，需要注意根据现场的安装空间确认立柱的有效行程，侧装电机的突出尺寸要避开周边的设备干涉区域，

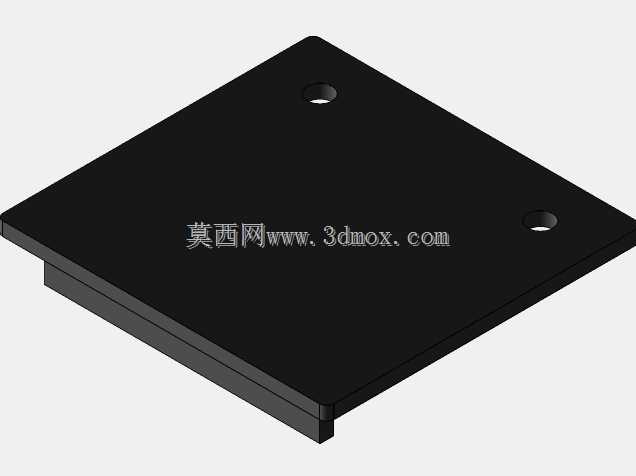

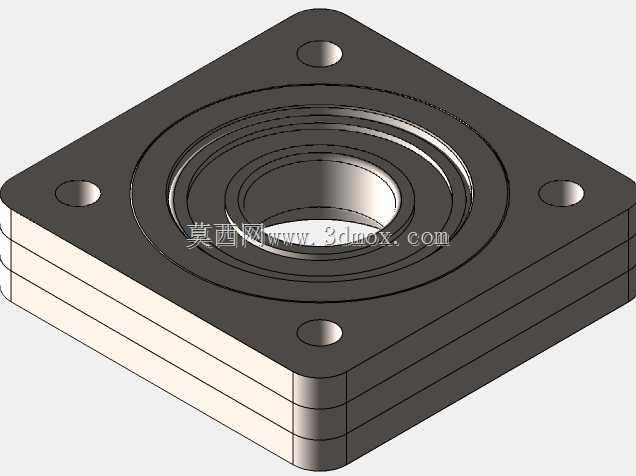

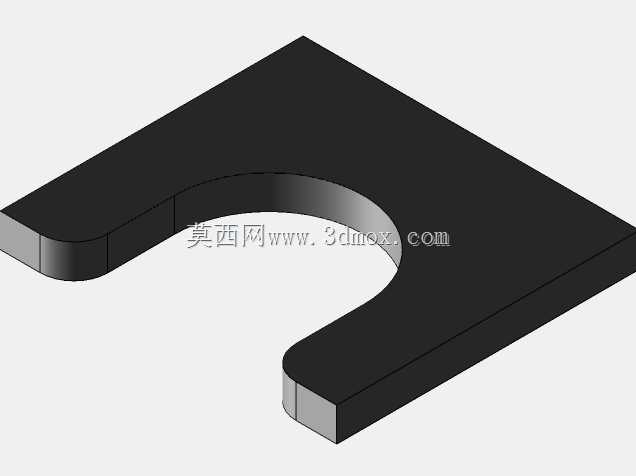

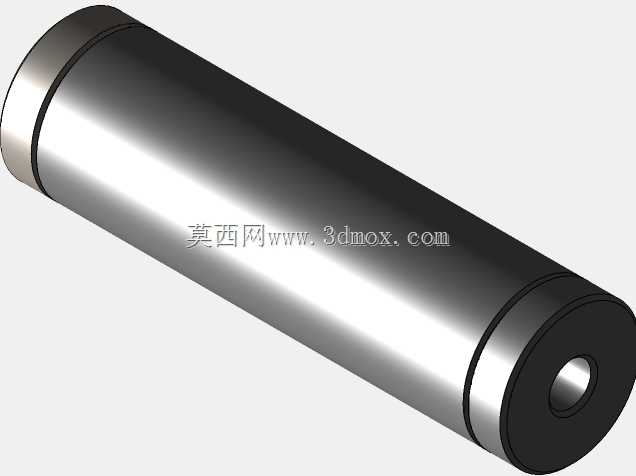

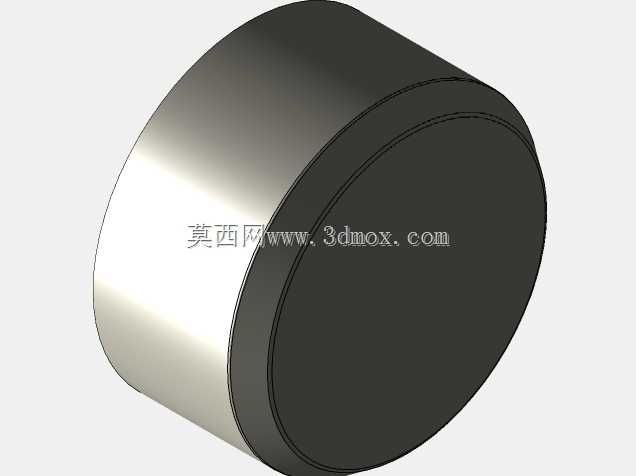

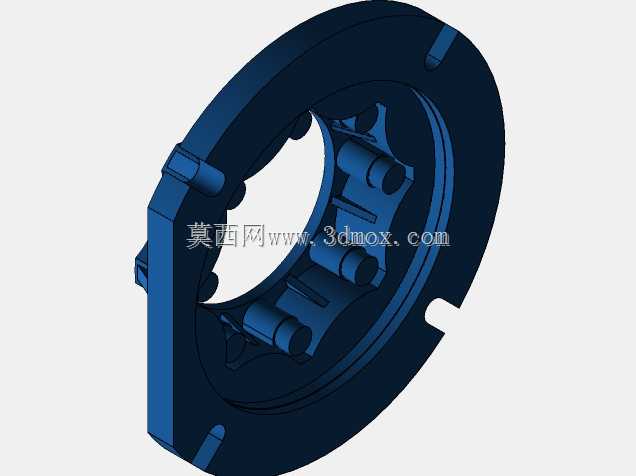

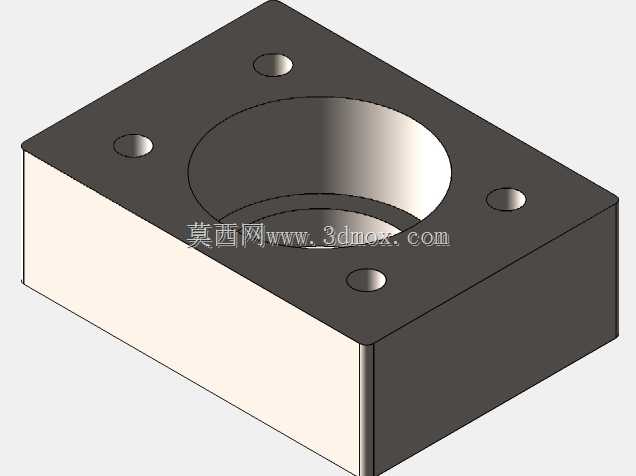

　　安装时要保证立柱的垂直度偏差控制在允许范围内，避免螺杆承受额外的侧向弯矩，加速传动副的磨损。这类螺旋提升执行器常应用在机床上下料的工件抬升、工装夹具的高度调节、重型仓储的货位顶升、装配线的产品姿态调整等场景，相比气缸顶升具备更大的输出力与更高的位置控制精度，相比链条式提升机运行更平稳，停位精度更高，且维护成本更低，日常仅需定期对螺杆副加注润滑脂，检查齿轮啮合间隙即可，无需频繁更换密封件、液压油等耗材。建模过程中对传动副的配合间隙、轴承的安装位公差、齿轮的啮合参数都做了还原，可直接用于同类产品的结构参考、选型校核，也可作为非标自动化设备设计的标准部件调用，适配不同的重载顶升作业需求。
