移动式剪叉高空作业升降平台结构

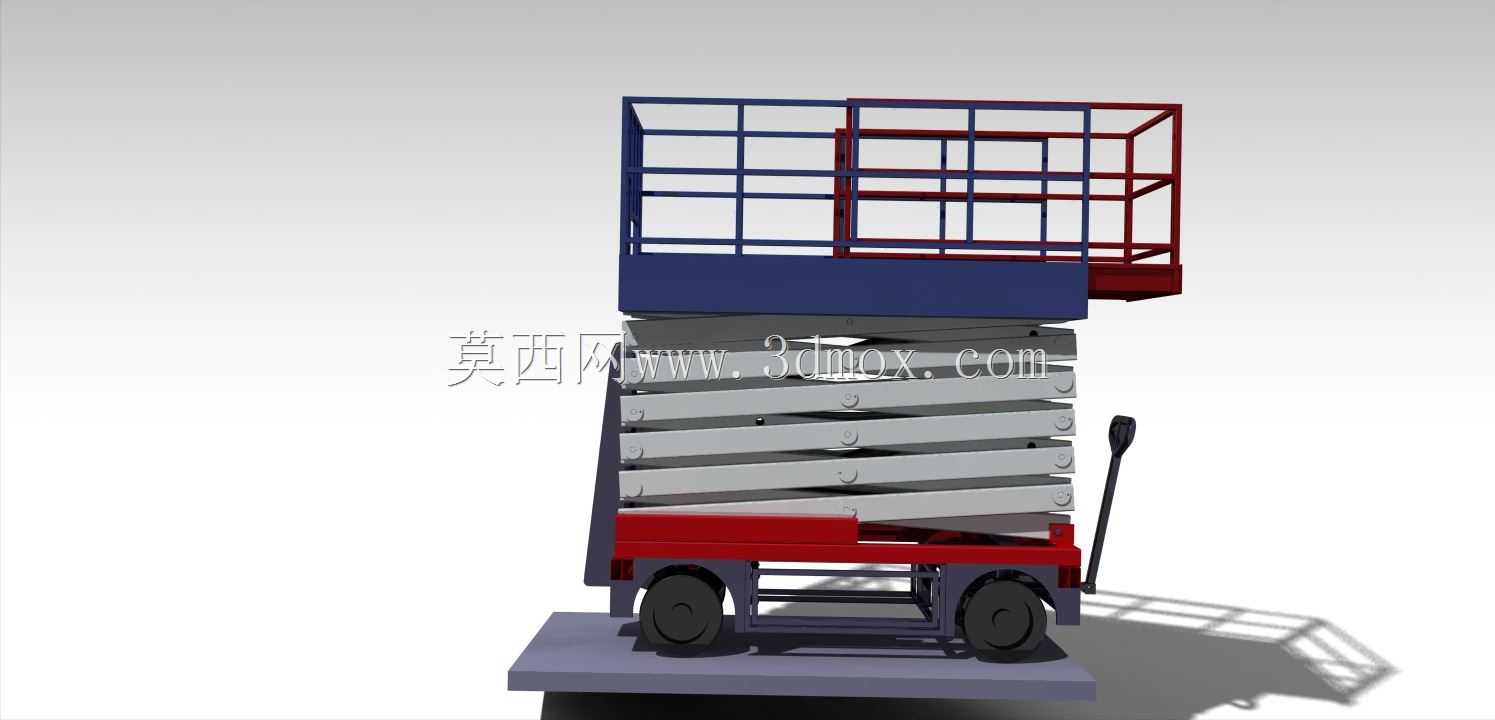

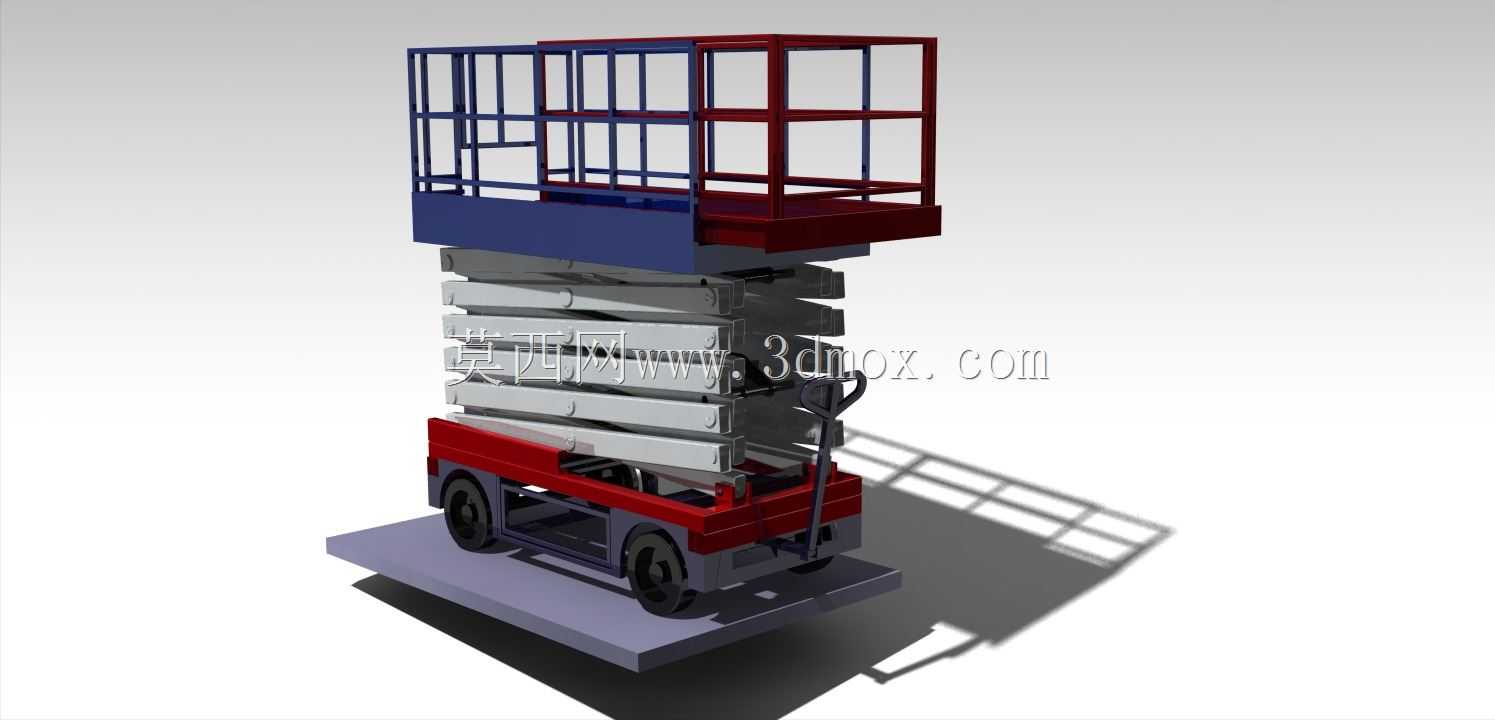

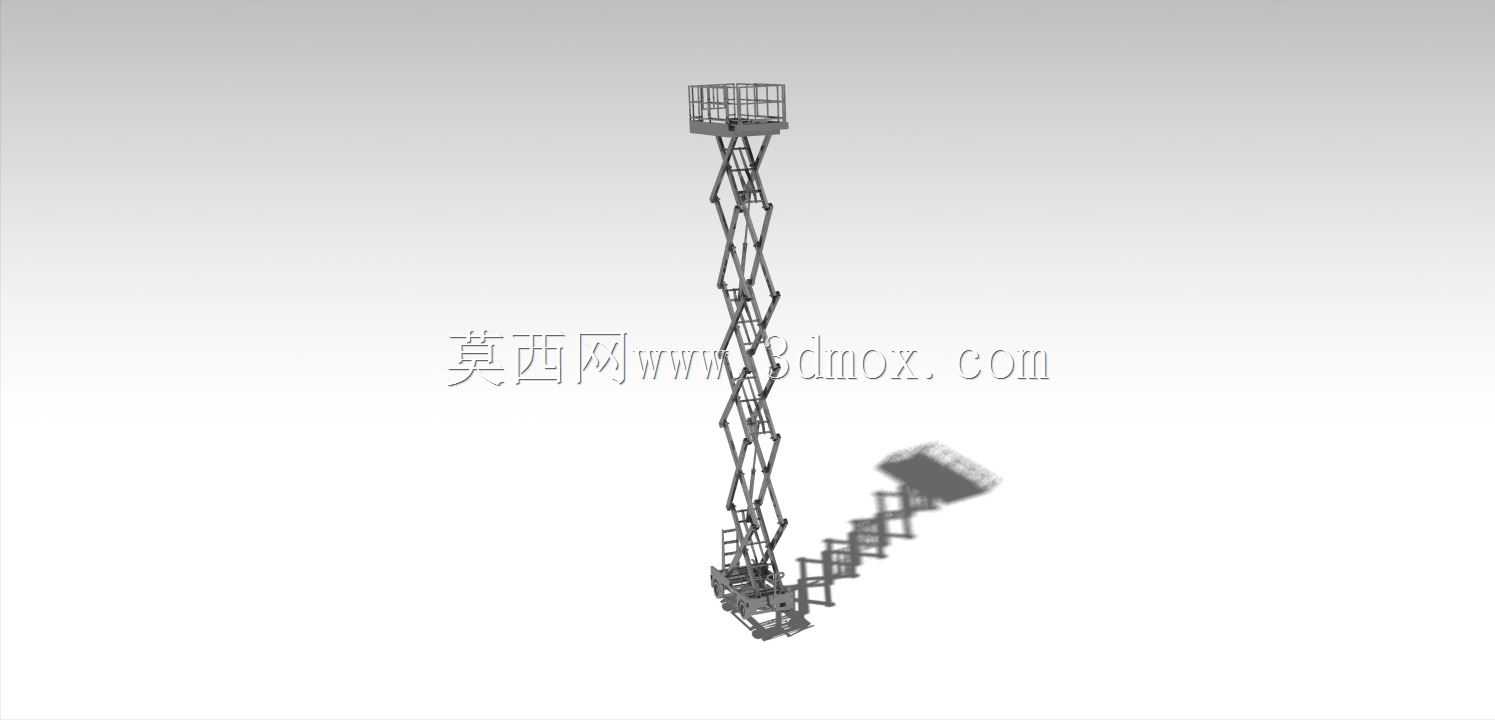

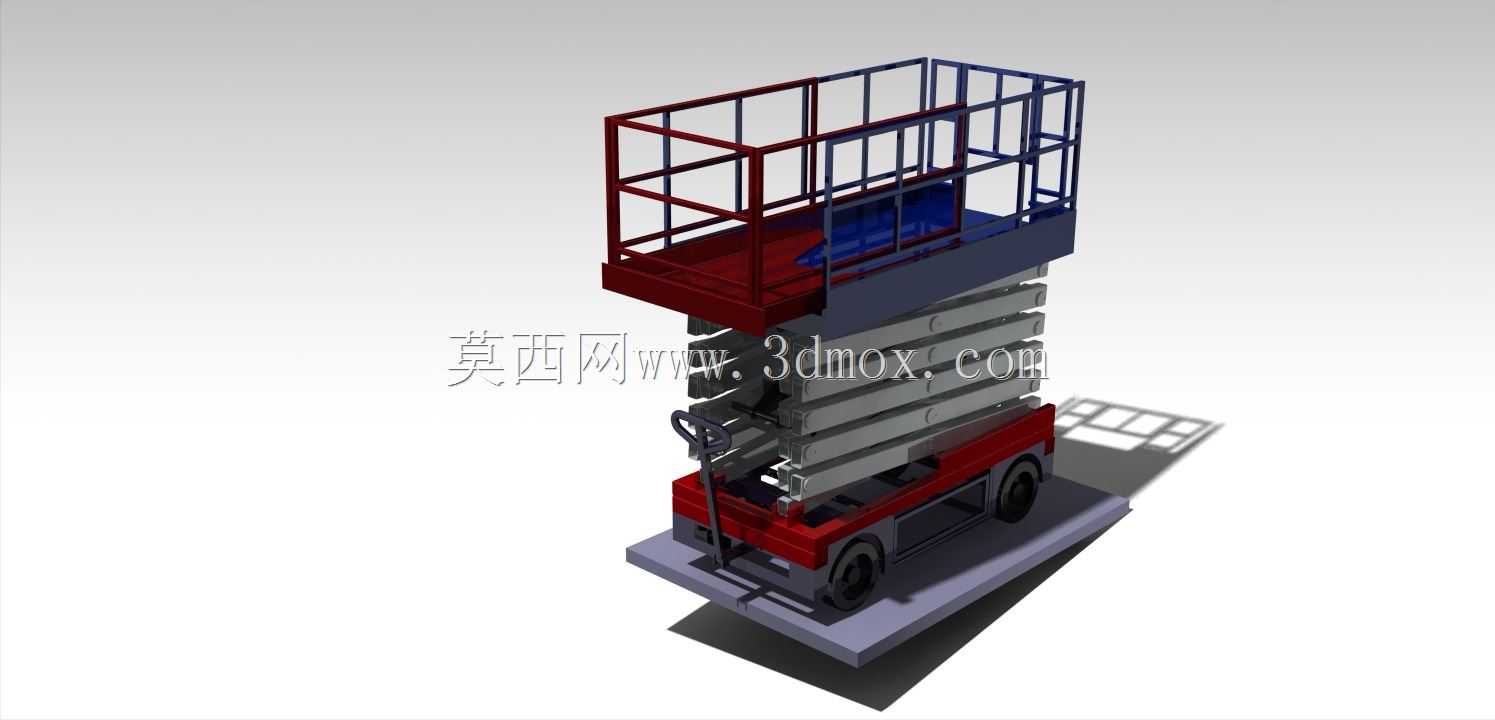

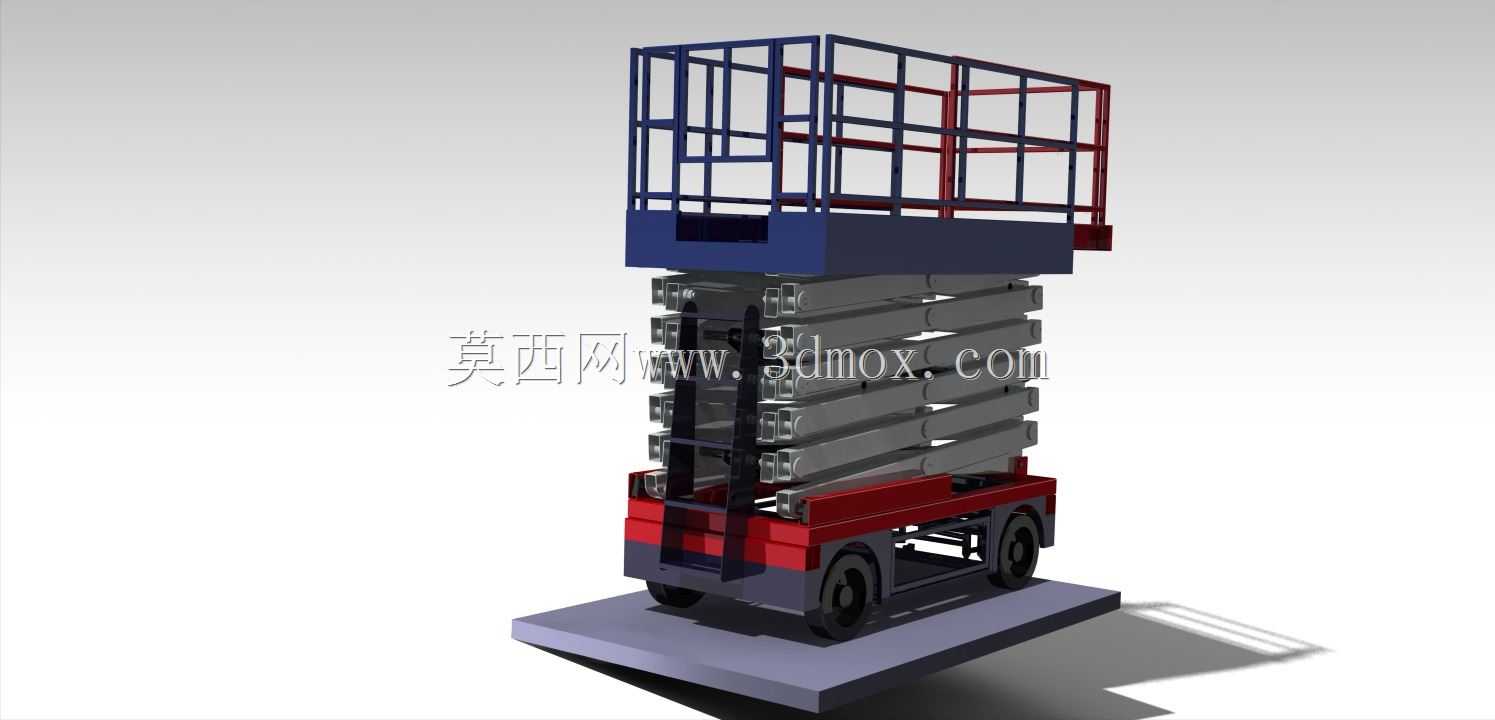

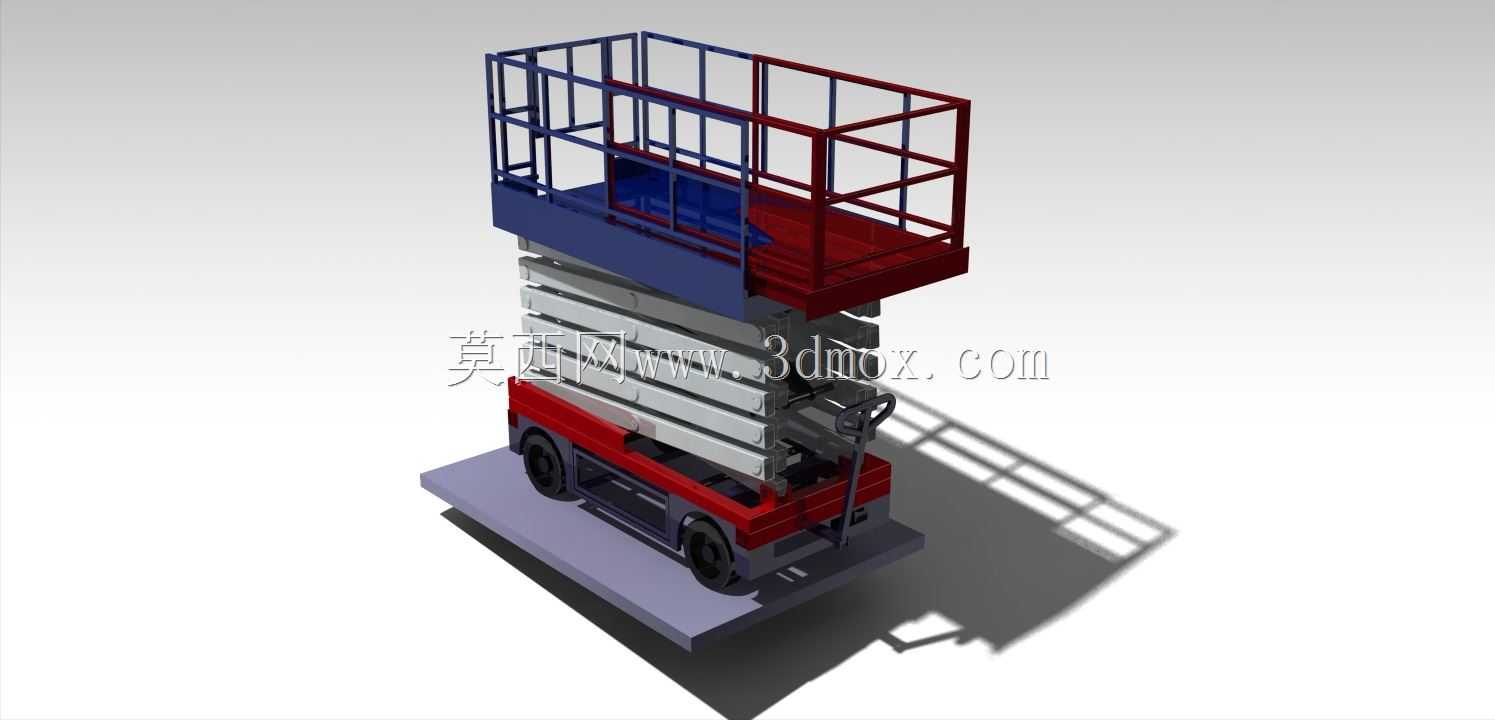

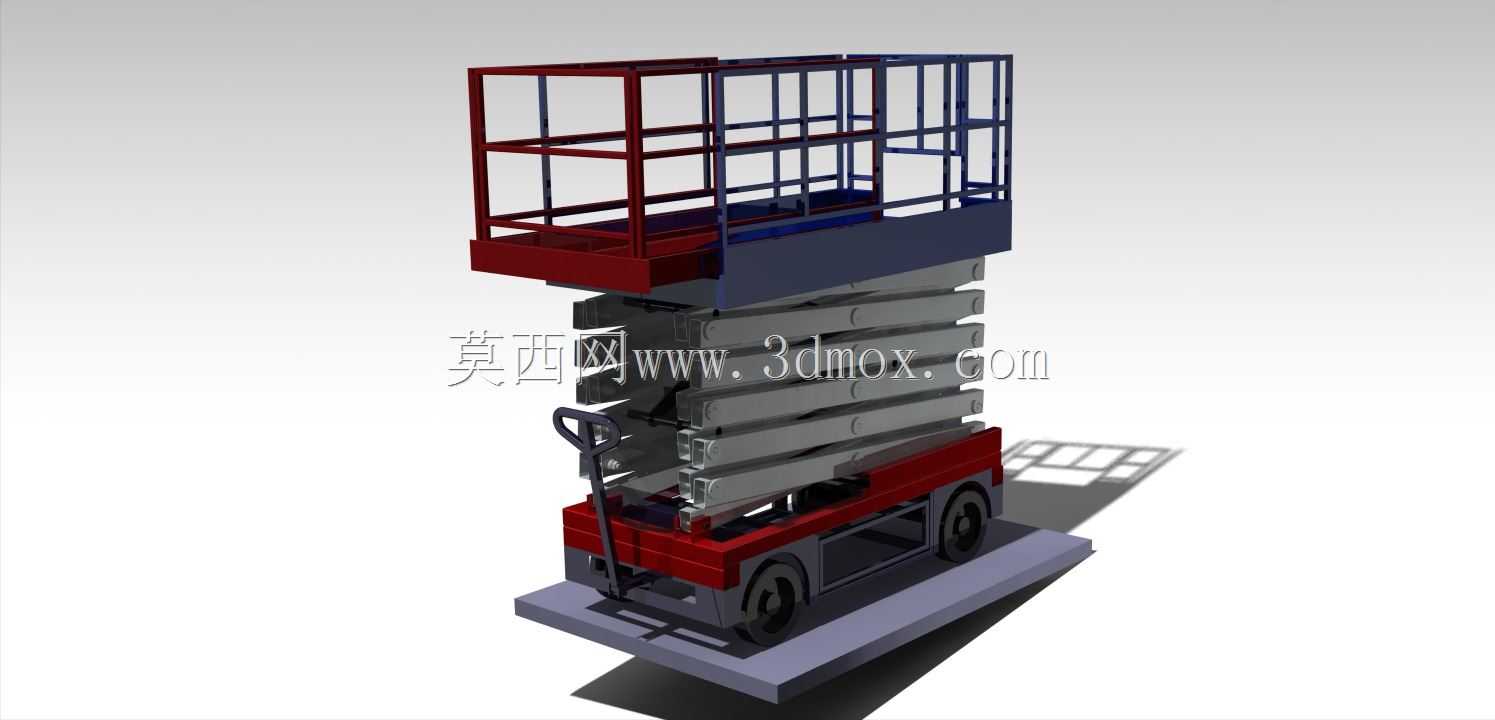

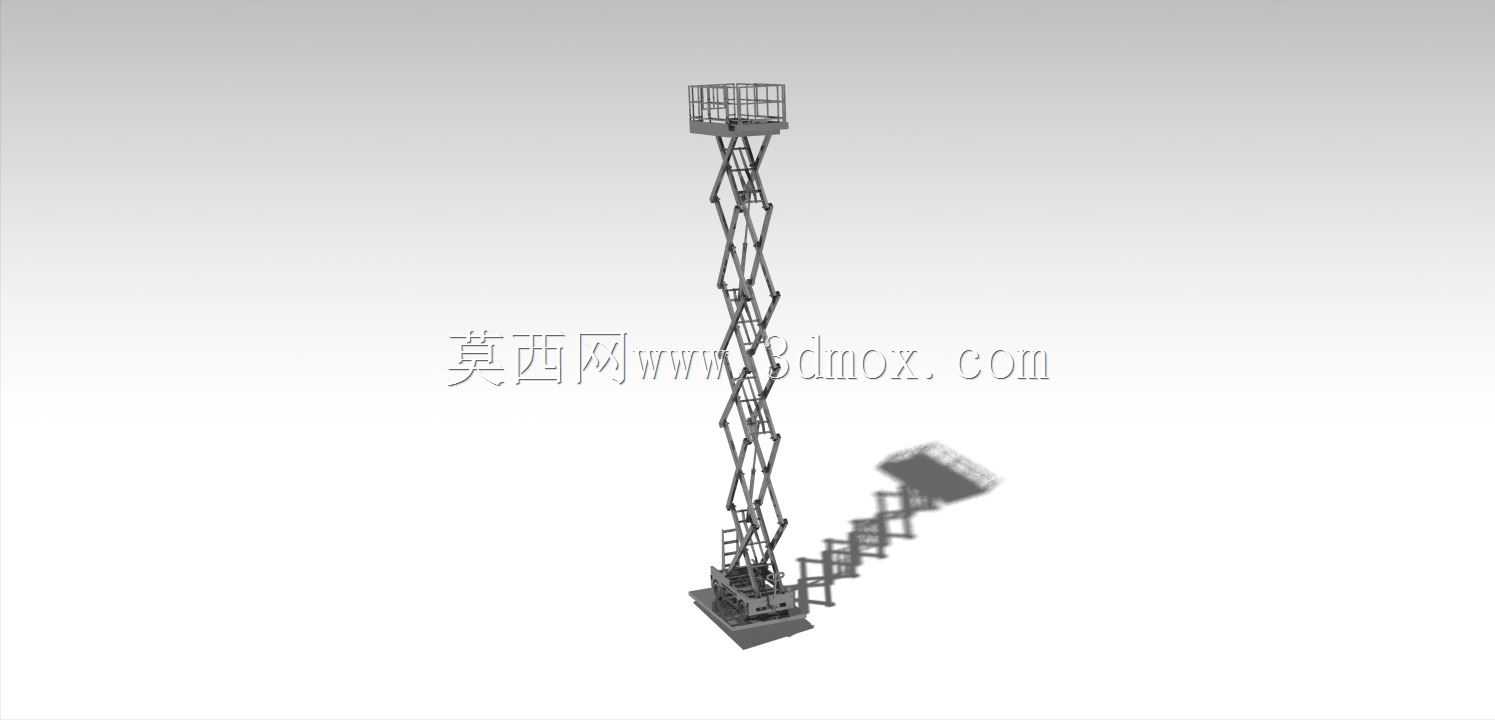

　　这款移动式剪叉升降设备的三维结构，核心围绕室内外高空作业的实际工况做设计适配，日常可覆盖场馆灯具检修、厂房管线布设、商超货架高位理货、户外广告安装等多类需要临时到达高空作业面的场景，相比固定升降台，自带的行走轮组能让设备在作业区域内灵活转场，不需要额外吊装转运，适配平整硬化地面的短距离移动需求。从功能特性来看，额定承载300kg的参数设置，刚好匹配两名作业人员加随身工具的总重量，不会出现冗余承载带来的结构浪费，12米的最大升高高度，能覆盖绝大多数常规工业、民用场景的高空作业区间，作业平台周边设置的全围护栏杆，从结构上规避作业人员高空坠落的风险，平台侧边预留的工具挂点，能方便作业人员固定随身工具，避免高空坠物。设计思路上，

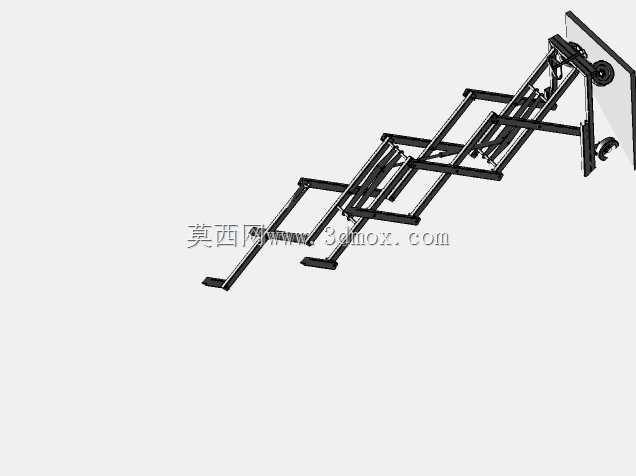

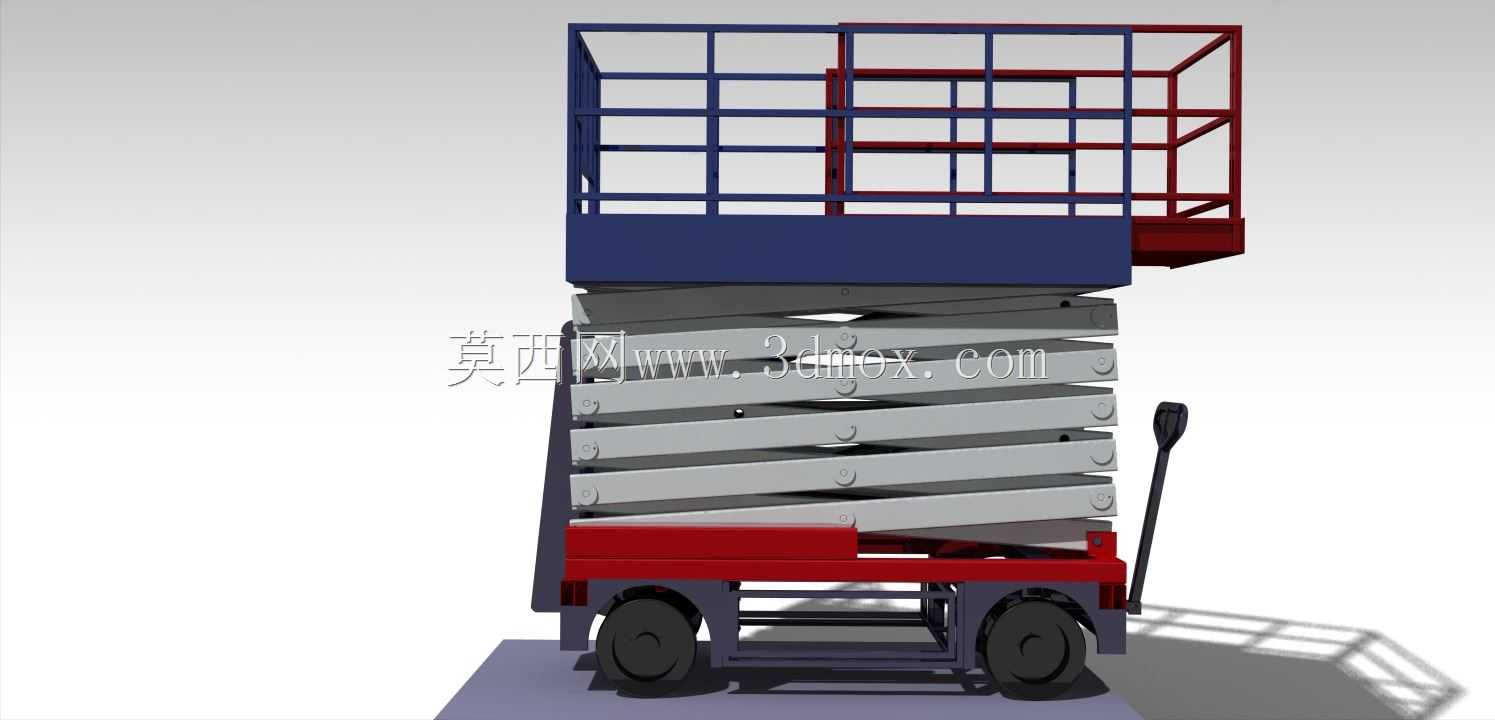

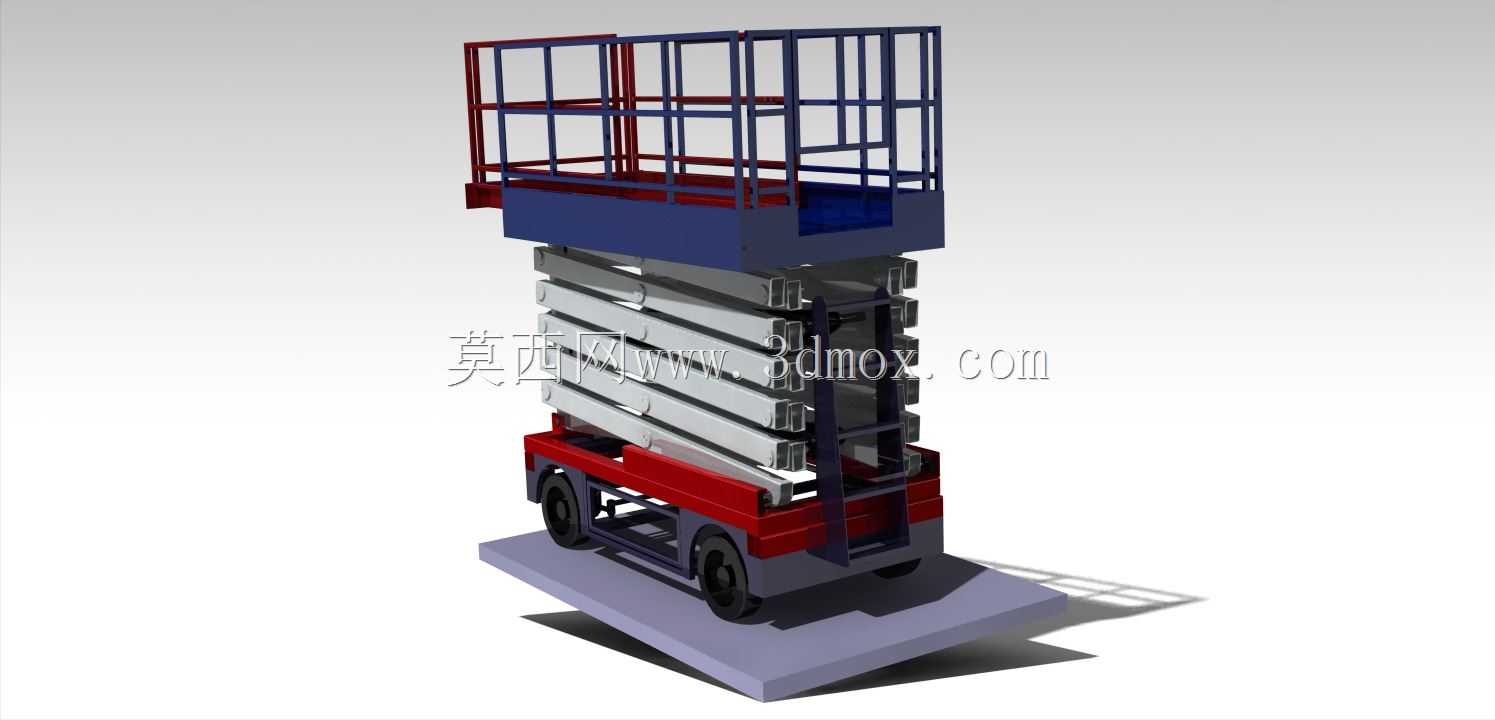

　　剪叉臂组采用多组交叉铰接的结构形式，每段臂的铰接点都做了同轴度公差约束，升降过程中剪叉臂的伸缩动作顺滑无卡滞，底部的液压驱动单元布置在底盘车架的居中位置，升降过程中载荷能均匀传递到每一组剪叉臂上，避免偏载带来的结构变形；底盘部分除了行走轮组，还设置了可伸缩的支腿结构，作业时支腿伸出撑住地面，能扩大设备的支撑边界，哪怕平台升到最高位置，整体的抗倾覆稳定性也能满足高空作业的安全要求，不会因为人员在平台上小幅移动出现晃动。从安装边界来看，设备收拢状态下整体高度较低，能顺利通过常规的厂房门洞、电梯轿厢，不需要做额外的场地拆改，转场时不需要拆解结构，直接推行即可；平台的台面尺寸做了优化，在保证作业人员有足够操作空间的前提下，

　　不会因为台面过大影响狭窄区域的通行能力，底盘的轮距设置兼顾了移动灵活性和停放稳定性，在宽度1.2米以上的通道即可顺利通行。建模过程中对剪叉臂的铰接间隙、液压杆的伸缩行程都做了运动仿真校验，全程升降动作无干涉，护栏的高度、横杆间距都符合高空作业设备的安全规范，轮组的安装位置避开了剪叉臂收拢时的运动区间，不会出现结构磕碰，对于做高空作业设备选型、结构优化的从业者来说，这个模型能直观呈现移动式剪叉升降机的整体结构布局、运动逻辑和各部件的装配关系，可作为同类型产品设计的结构参考，也能用于作业场景的布局模拟，提前校验设备在特定作业空间内的通行、作业适配性。
