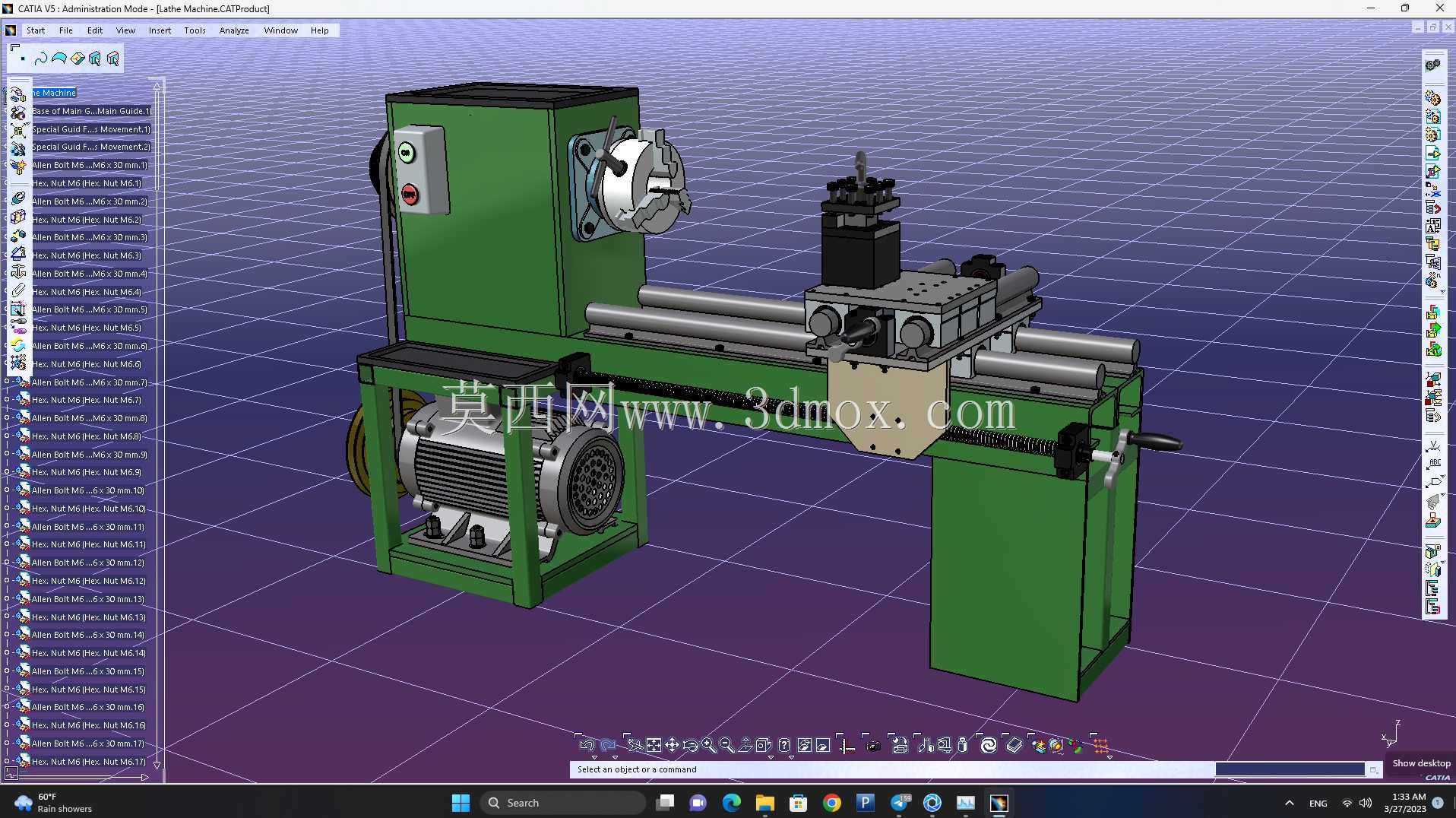

CA6140普通卧式车床结构三维设计

　　在常规机械加工车间的工位布局中，这类卧式车床通常布置在靠近原材料存放区与粗加工区域的衔接位置，承担轴类、盘类回转零件的从半精到精加工的全流程切削任务，不管是小批量维修件的配做，还是常规量产零件的工序加工，都能适配对应的加工需求。从实际加工场景来看，它可以完成外圆车削、端面切削、内孔镗削、内外螺纹车削、滚花、钻孔、铰孔等多类工序，针对45号钢、铝合金、铜合金等常见金属材料，以及部分硬质工程塑料的回转类特征加工，都能稳定保证加工精度。

　　设计这套结构的时候，首先要考虑的是床身的刚性支撑边界，床身作为整台设备的安装基准，导轨面的平面度、平行度公差直接影响刀架进给的运动精度，建模时需要预留导轨刮研余量、床脚调平螺栓的安装空间，整体安装边界要适配车间常规的设备基础尺寸，避免后期进场安装时出现空间干涉。主轴箱部分的结构设计要匹配主轴转速的换挡逻辑，从低速大扭矩的重切削档位到高速精车档位，传动齿轮的排布要保证润滑路径顺畅，同时要兼顾主轴卡盘的安装同轴度，卡盘作为工件装夹的核心部件，三爪自定心结构的建模要还原卡爪的行程范围，保证不同直径的棒料、盘类工件都能可靠装夹，不会在切削过程中出现工件窜动。

　　进给箱与溜板箱的传动结构设计，要匹配不同导程螺纹的加工进给需求，刀架部分的四方转位结构，要保证换刀时的定位精度，每次转位后的重复定位偏差需要控制在加工允许的公差范围内，避免换刀后出现加工尺寸偏差。尾座部分的结构要兼顾顶尖装夹与钻头装夹的两种使用场景，尾座套筒的伸缩行程要满足长轴类零件的顶持需求，同时尾座的锁紧结构要可靠，在重切削时不会出现偏移。

　　建模过程中需要重点核对各运动部件的行程干涉边界，比如大拖板的纵向进给行程、中拖板的横向进给行程、小拖板的斜向进给行程，都要和实际加工的最大工件长度、最大回转直径参数匹配，避免出现运动到极限位置时的部件碰撞。同时要考虑日常维护的操作空间，比如主轴箱的油标位置、润滑注油口的位置、溜板箱的手轮操作空间，都要符合一线操作人员的使用习惯，不会出现操作时被周边结构干涉的问题。整体结构的排布还要考虑排屑的顺畅性，切削液的回流路径要设计合理，避免加工时的切屑堆积在导轨面或者传动部件附近，加剧部件的磨损。
