Taig5C动力进给微型台式精密车床

　　这套微型车床结构面向小尺寸金属零件的单件试制、教学实训与维修车间二次加工场景，整体采用台式紧凑布局，床身沿纵向布置，主轴箱固定在床身左端，尾架与溜板组件沿床身导轨做轴向移动，刀架安装在中拖板上方完成横向进给，整套机构在有限占地内覆盖轴类、盘类小零件的车削外圆、镗孔、车端面、切槽与螺纹加工需求。

　　从实际加工边界来看，5C主轴接口可直接装夹标准5C筒夹，适配小直径棒料的快速装夹，主轴端部带轮通过皮带传递动力，可根据加工材质更换带轮配比调整输出转速；主轴箱壳体采用方正箱型结构，内部容纳主轴支承与传动件，箱体端面预留安装孔位，既保证主轴回转刚性，也方便后期维护时拆解轴承组件。床身采用平直导轨结构，导轨面经过加工保证直线度，长丝杠沿床身轴向布置，手轮端带刻度盘，操作人员转动手轮即可驱动溜板做定量纵向进给，动力进给模块可替代手动摇轮完成匀速走刀，在车削长轴外圆时能避免手动进给速度不均导致的表面刀纹差异。

　　尾架布置在床身右端，尾轴可沿套筒伸缩，顶尖用于顶持长轴类工件的中心孔，加工细长杆件时抵消切削径向力带来的工件挠曲变形，尾架本体可沿导轨滑动并锁紧在任意轴向位置，适配不同长度工件的顶持需求。标准刀架采用多层方刀台结构，可同时装夹多把外圆车刀、切断刀与螺纹刀，换刀时松开锁紧机构转动刀台即可切换刀具，刀架下方的中拖板通过横向丝杠带动做径向进给，刻度盘可控制切深，保证进刀尺寸可控。

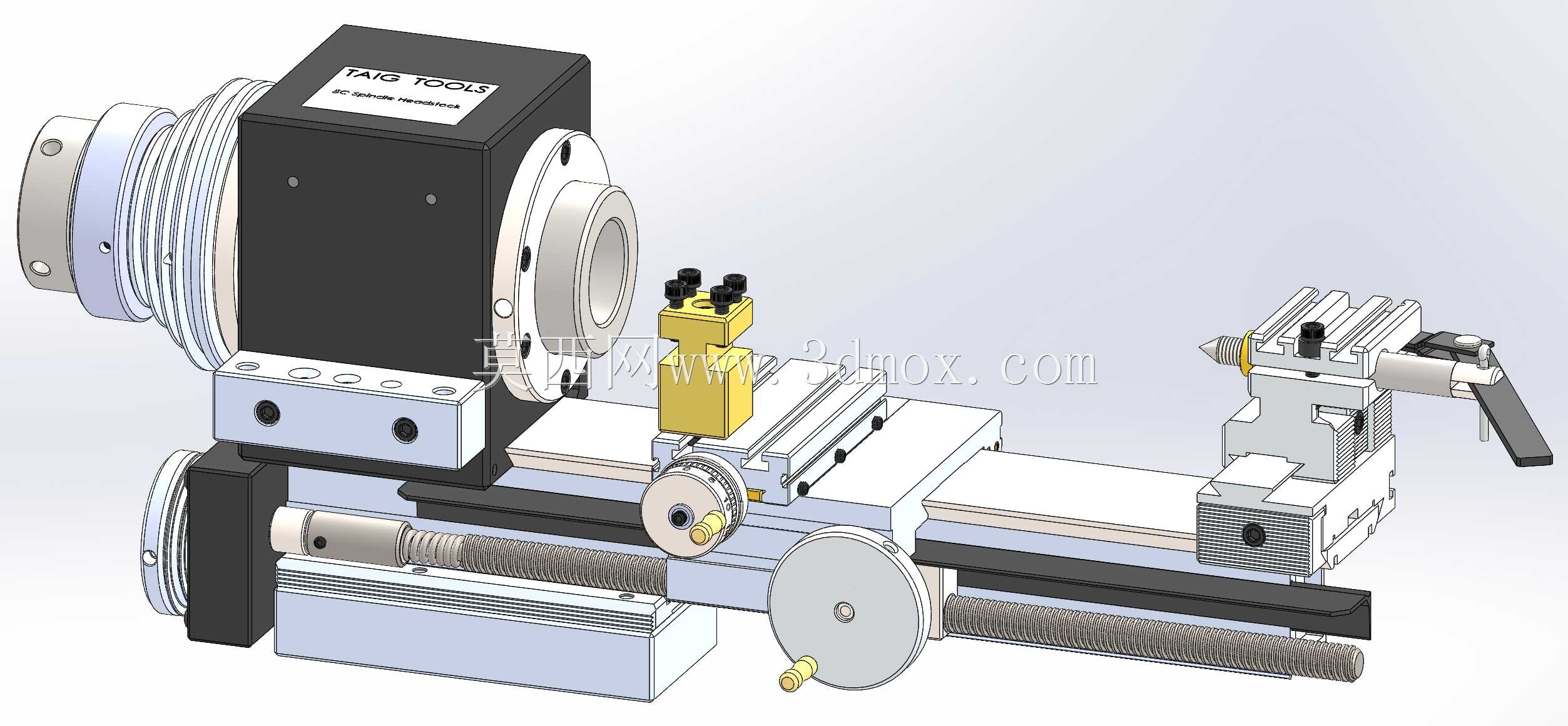

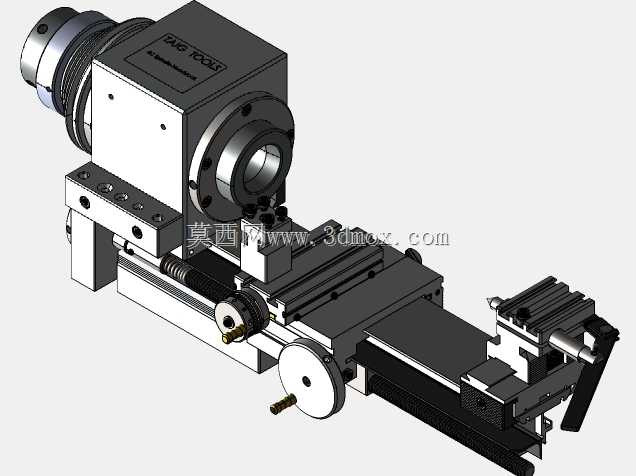

　　建模过程中各运动副的装配关系完全还原实机逻辑：导轨与溜板的配合面保留合理间隙，丝杠与螺母的传动副、手轮与轴的连接、带轮与主轴的周向固定都按实际装配约束搭建，床身底部的安装基面做平整处理，整机放置在工作台面上即可通过底部紧固件锁死，避免车削切削力作用下整机移位。各操作手柄、锁紧旋钮、进给手轮的位置都按照操作人员站姿操作的可达范围布置，横向手轮与纵向手轮分置溜板侧方与床身端部，操作时不会互相干涉。

　　这类微型车床不需要大型车间地基，桌面放置即可完成小型精密零件的加工，在仪表零件制作、小批量五金件修配、创客工坊金属加工实训中都能适配，结构上没有冗余的复杂数控组件，机械传动路径直观，既可以作为小型生产设备使用，也可作为机床结构教学的演示载体，清晰展现车床主轴传动、进给导向、工件装夹、刀具装夹的全部核心结构逻辑。
