NEMA32电机配套滚珠丝杠一体式安装支座

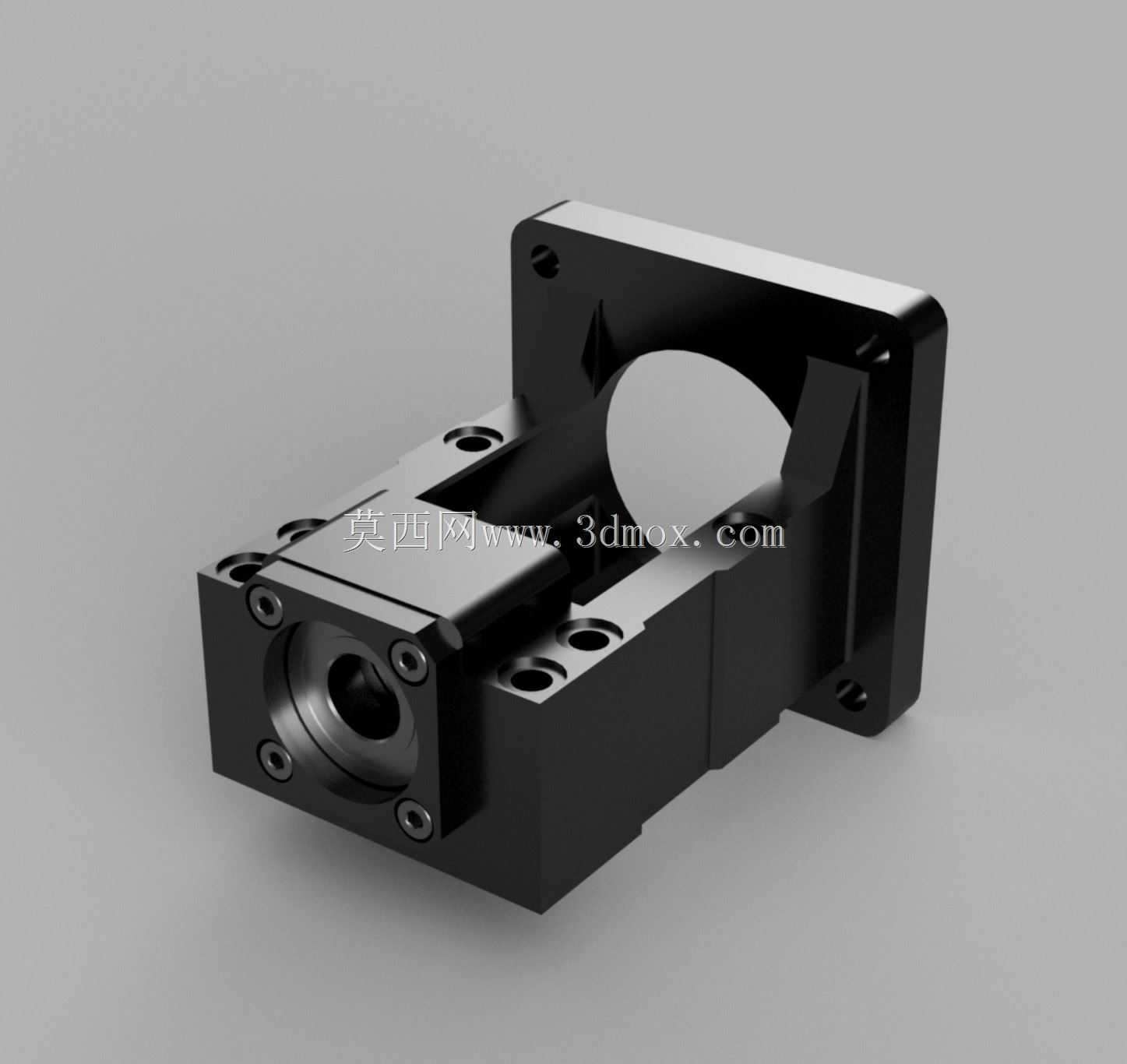

　　在非标自动化直线传动模组的搭建过程中，电机与滚珠丝杠的连接安装精度，直接决定了整套传动机构的运行稳定性与重复定位精度，传统分体式的电机安装座、丝杠支撑座需要分别校准同轴度，不仅装配调试耗时久，长期运行后还容易因为安装面形变出现同轴度偏差，引发丝杠抖动、电机负载异常升高、轴承过早磨损等一系列问题，这款一体式安装支座正是针对这类痛点设计的集成化安装部件。该支座集成了NEMA32规格垂直电机安装法兰与6002轴承安装位，设计适配轴径15mm的传动连接结构，可兼容SFU1605、SFU2005、SFU2505三种常用规格的滚珠丝杠端部安装，省去了分体支座反复校准同轴度的工序，装配时仅需将支座整体固定在模组型材基准面上，

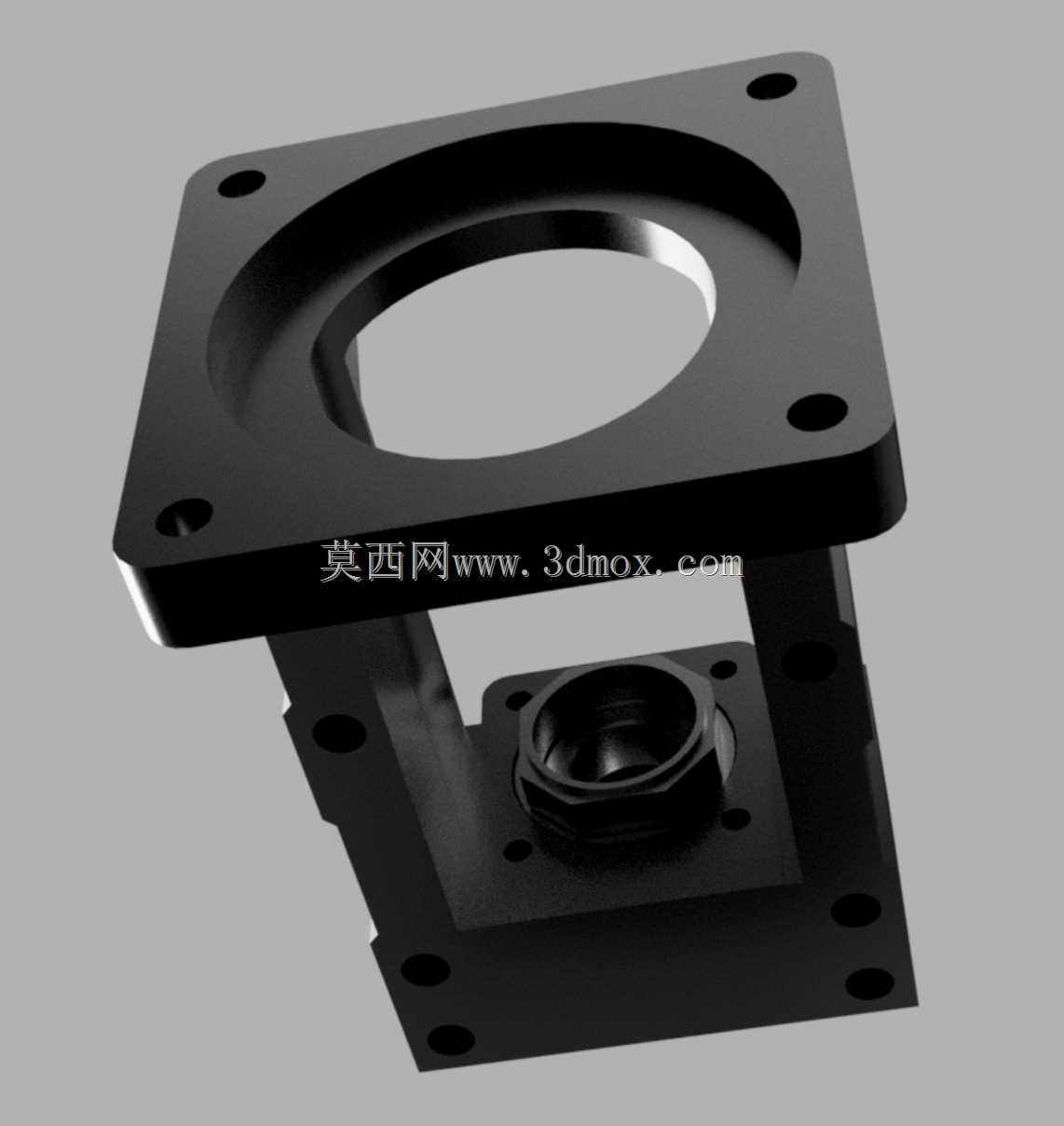

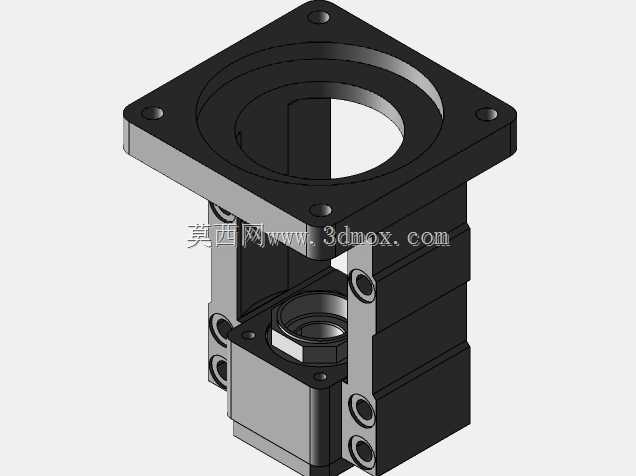

　　即可保证电机输出轴与丝杠的同轴度公差控制在合理范围内。从结构设计来看，支座整体采用一体化铣削成型的结构，电机安装侧的法兰厚度设置为12mm，对应NEMA23规格电机的安装侧仅预留深度6mm的安装孔位，避免多余的材料冗余增加整体重量，同时保证安装面的接触刚度，减少电机运行时的共振传导。轴承安装位预留了标准的轴承压装台阶与锁紧空间，可直接压装6002深沟球轴承，为丝杠端部提供稳定的径向支撑，抵消丝杠高速回转时产生的径向跳动。安装边界方面，支座底部预留了对应直线模组型材的安装孔位，孔位排布兼顾了不同宽度铝型材的安装兼容性，所有安装孔的沉头深度、螺纹深度都经过实际装配验证，不会出现螺丝干涉、锁附不到位的问题。细节处理上，

　　支座所有棱边都做了适配机加工艺的圆角与倒角处理，既避免装配过程中锐边划伤操作人员，也能消除铣削加工产生的应力集中点，提升长期负载下的结构强度。在实际应用场景中，这类一体式支座广泛用于桌面级自动化设备的直线滑台、点胶设备的Z轴传动机构、小型检测设备的位移模组、3D打印设备的运动轴搭建等场景，相比分体式安装结构，能将传动部分的装配调试时间缩短40%以上，同时因为集成化结构减少了拼接面的累积误差，传动部分的运行噪音更低，丝杠的使用寿命也能得到有效提升。设计过程中需要特别注意的是，与NEMA电机连接的一侧安装孔深度为6mm，选型配套螺丝时需要严格控制螺丝长度，避免螺丝过长顶触电机端盖造成电机装配不到位，同时轴承压装时需要保证压装力均匀作用在轴承外圈，避免蛮力敲击损坏轴承滚道，影响后续回转精度。
