工业级食物破碎处理设备结构设计

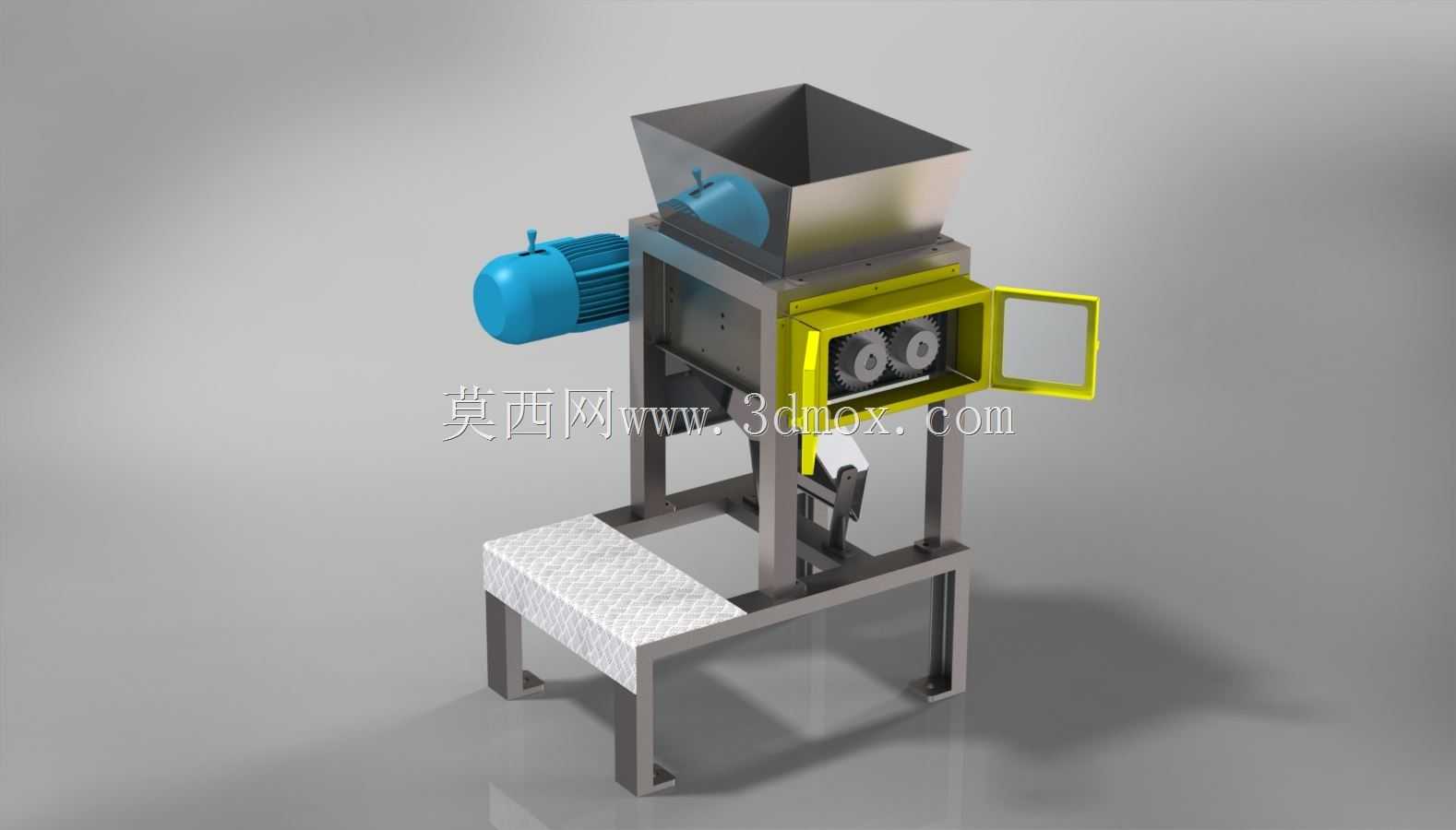

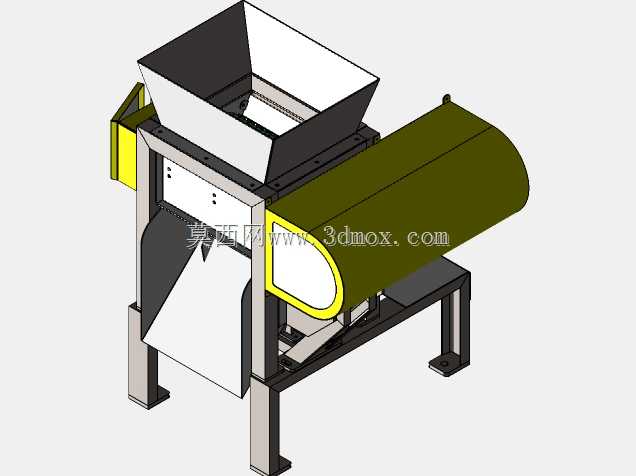

　　这款破碎设备主要面向餐厨余料处理、小型食品加工边角料回收场景设计，可对软性、半硬性的食物类物料进行连续剪切破碎，将大块物料处理为粒径均匀的小颗粒，方便后续的转运、发酵或资源化处理工序。设备整体采用方钢焊接机架作为承载主体，机架支腿设置有可调式脚垫，可适配不同平整度的安装地面，安装时仅需预留进料口上方的投料操作空间、电机侧的检修维护空间即可，整体占地尺寸紧凑，可适配中小型处理车间的工位布局。进料段采用上宽下窄的方锥形料斗设计，料斗侧壁做倾斜导料处理，可避免物料投料时出现架桥卡料问题，料斗侧部设置有快开式检修把手，无需专用工具即可开启料斗侧盖，快速清理破碎腔内部的残留物料或卡滞异物。破碎核心采用双轴剪切式结构，

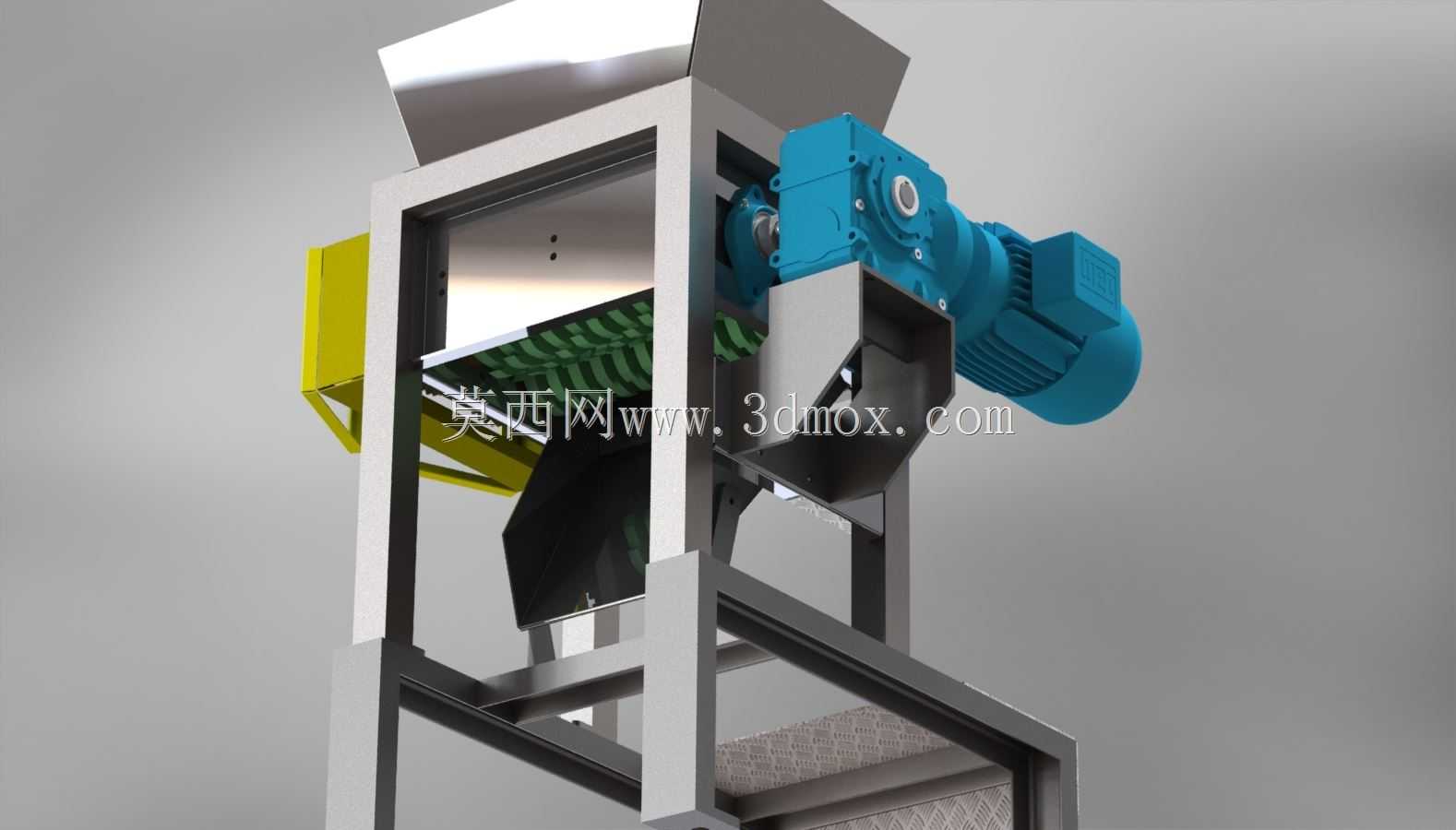

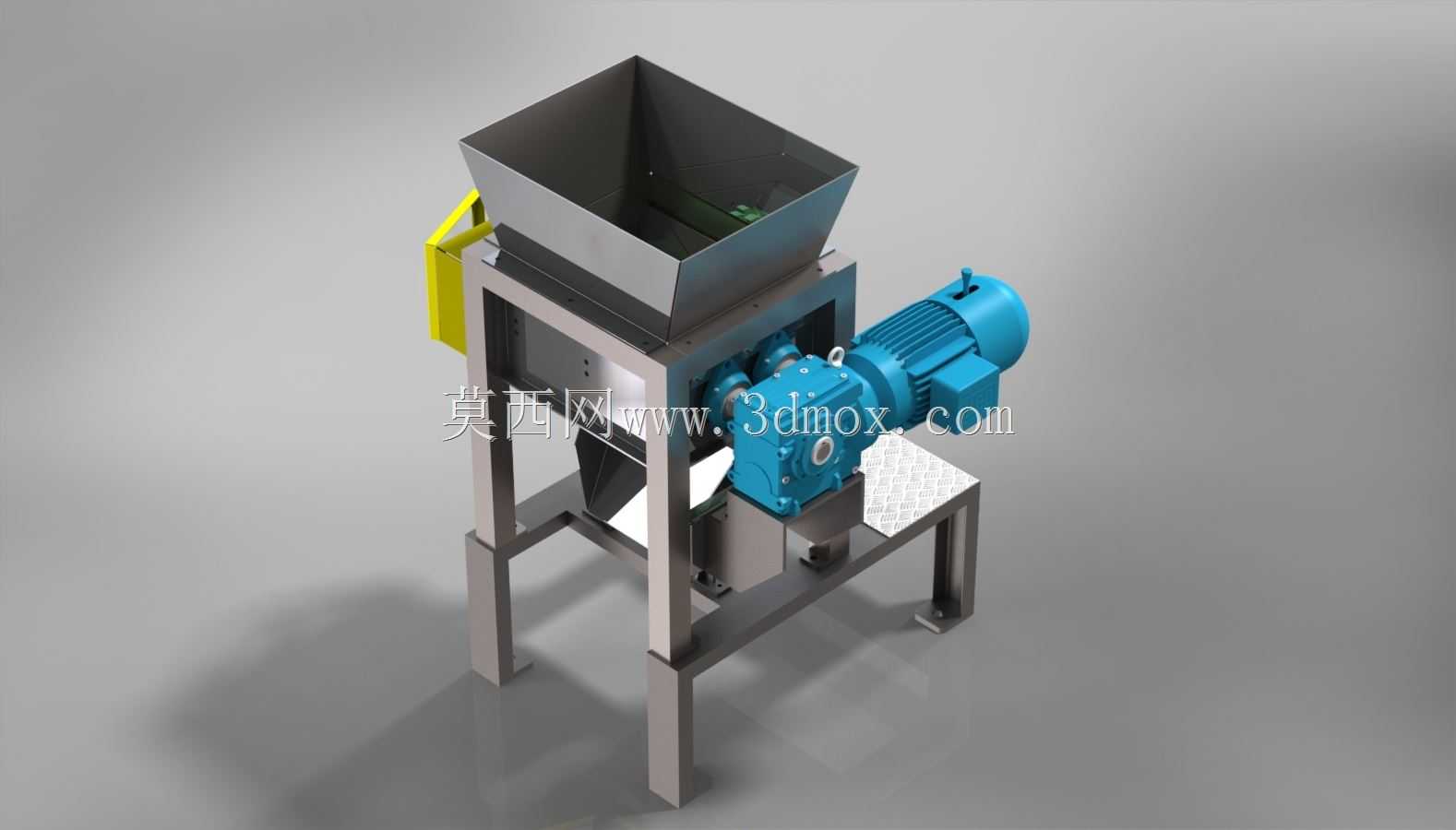

　　刀轴通过渐开线花键与减速机输出端连接，传动环节无额外联轴器，可有效压缩设备轴向安装尺寸，配套的减速电机采用卧式侧装布局，电机与减速机直连集成，传动效率高，运行时的动平衡表现优异，可降低长期运行的机架共振风险。设备出料口设置在破碎腔正下方，采用敞口式落料设计，可直接对接物料收集箱或者螺旋输送进料端，无需额外增设导料溜槽即可完成出料衔接。机架侧面预留有电机接线盒安装位，布线时可沿机架方钢的内腔走线，避免线缆外露被物料剐蹭破损。从结构设计逻辑来看，这款设备优先考虑了食品类物料处理的易清洁需求，所有与物料接触的部位均采用圆弧过渡处理，无清洁死角，破碎刀组采用模块化装配设计，单把刀片磨损后可单独拆卸更换，无需整体更换刀轴，

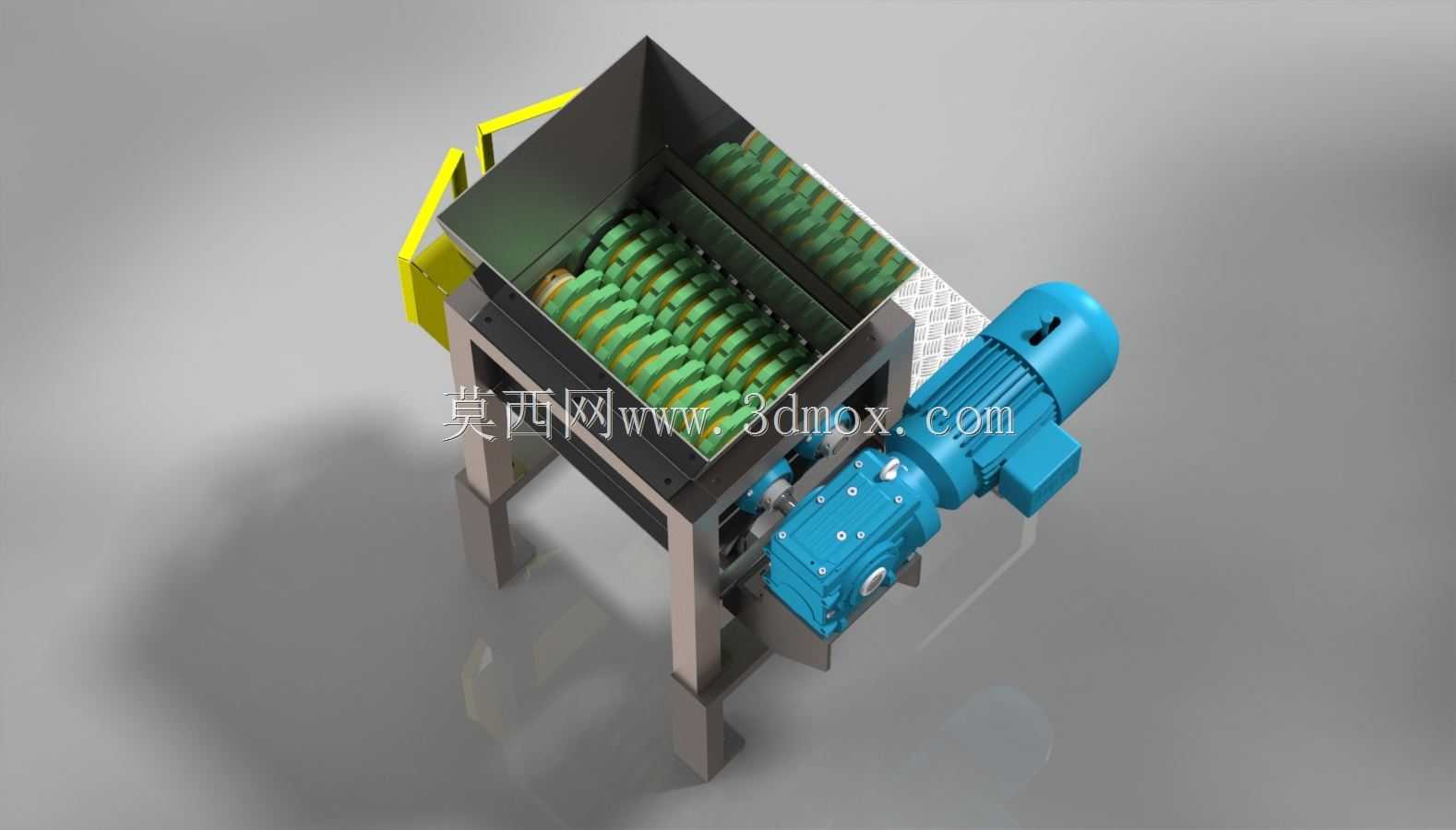

　　可降低后期运维的配件成本。设备运行时，物料从上方料斗投入后依靠自重落入破碎腔，两组相向转动的刀轴上的刀片对物料进行剪切、撕扯，将物料破碎至合格粒径后从下方出料口排出，针对纤维含量较高的食物物料，刀齿的排布做了错位设计，可避免长纤维物料缠绕刀轴，保障连续运行的稳定性。安装时需注意设备的水平度校准，支腿脚垫调整完成后需将锁紧螺母锁死，避免运行过程中出现设备移位，电机接线需做好防水密封处理，适配食物处理场景的潮湿作业环境。
