紧凑型三级矿石破碎处理设备结构

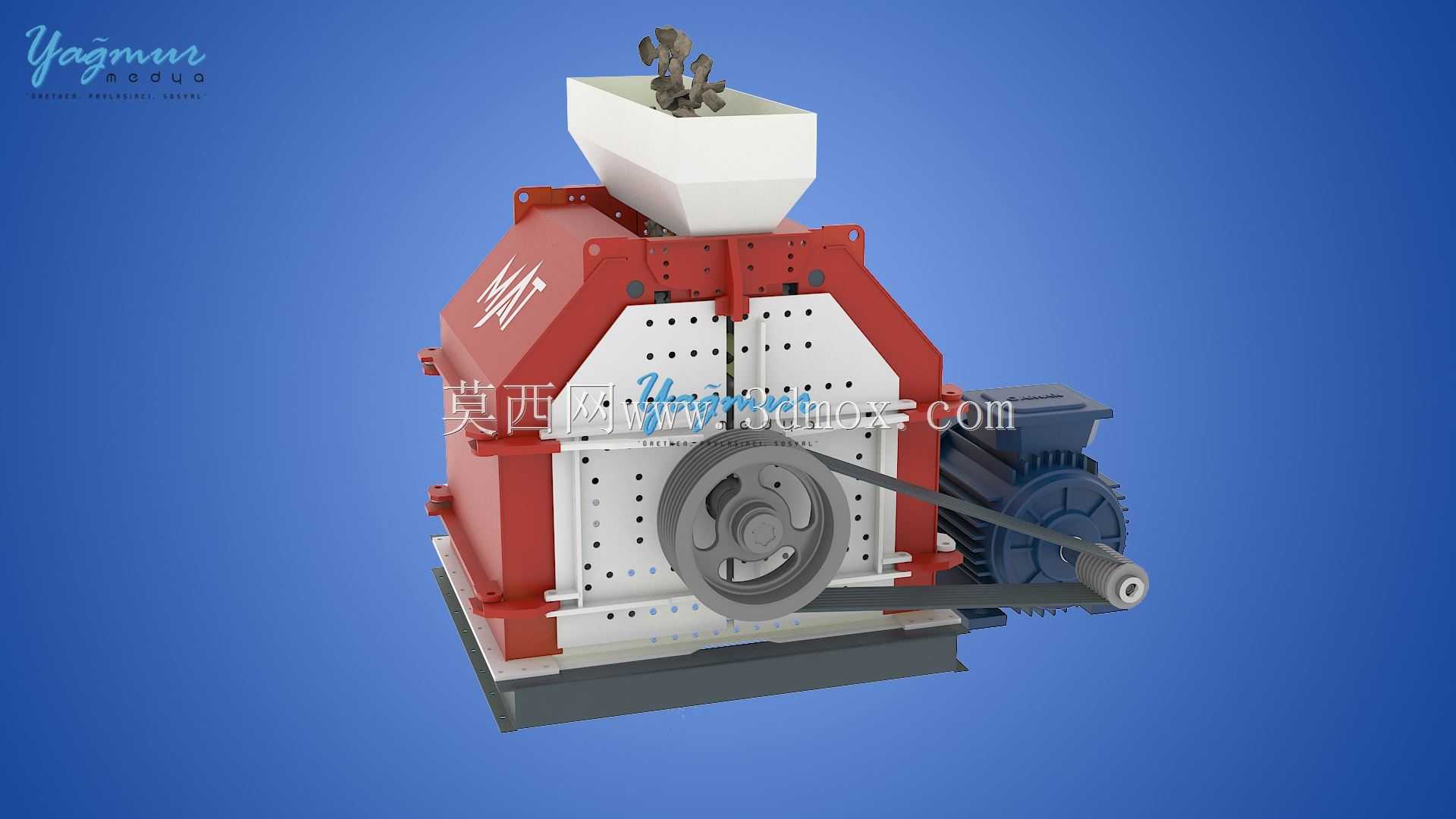

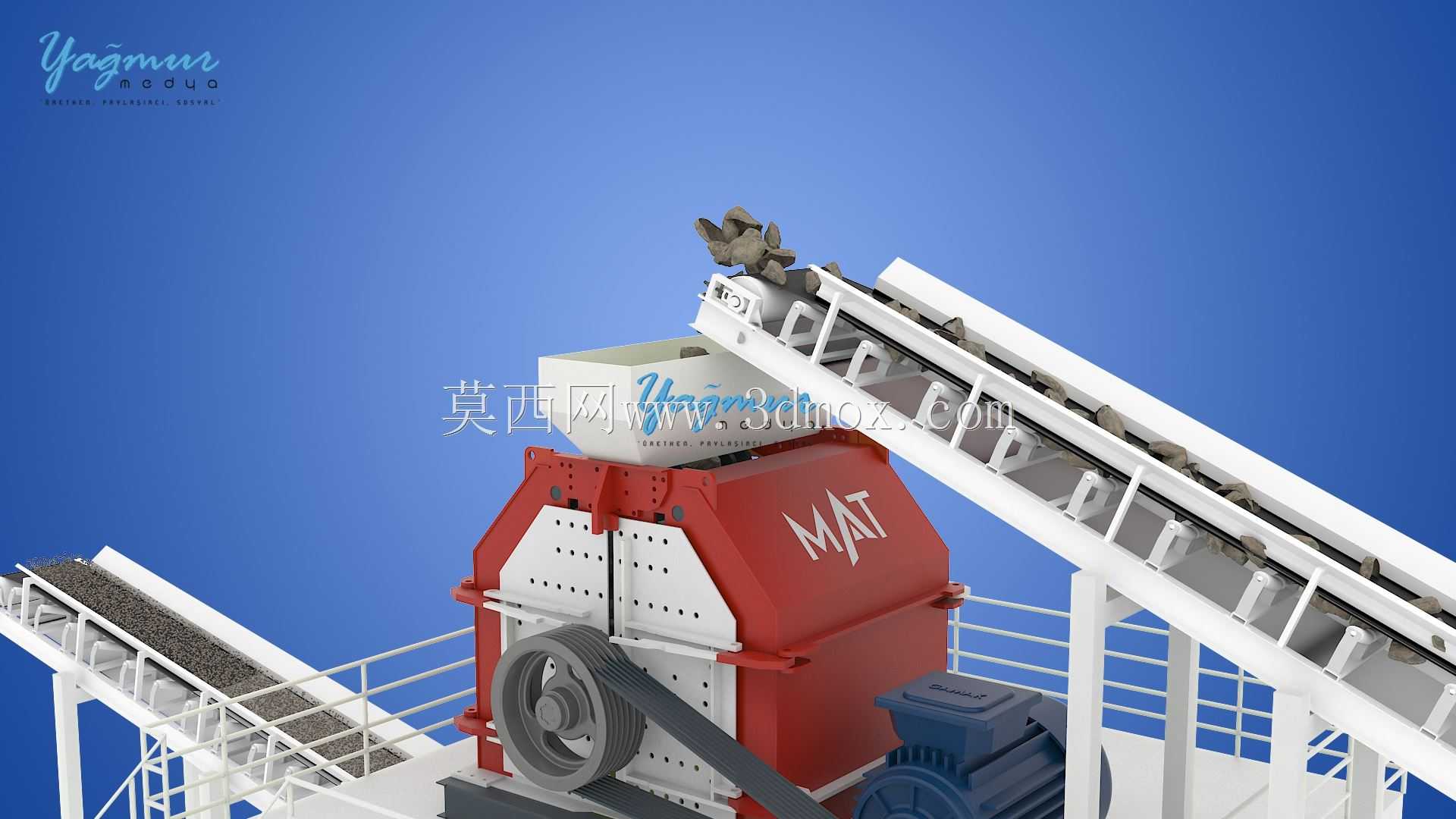

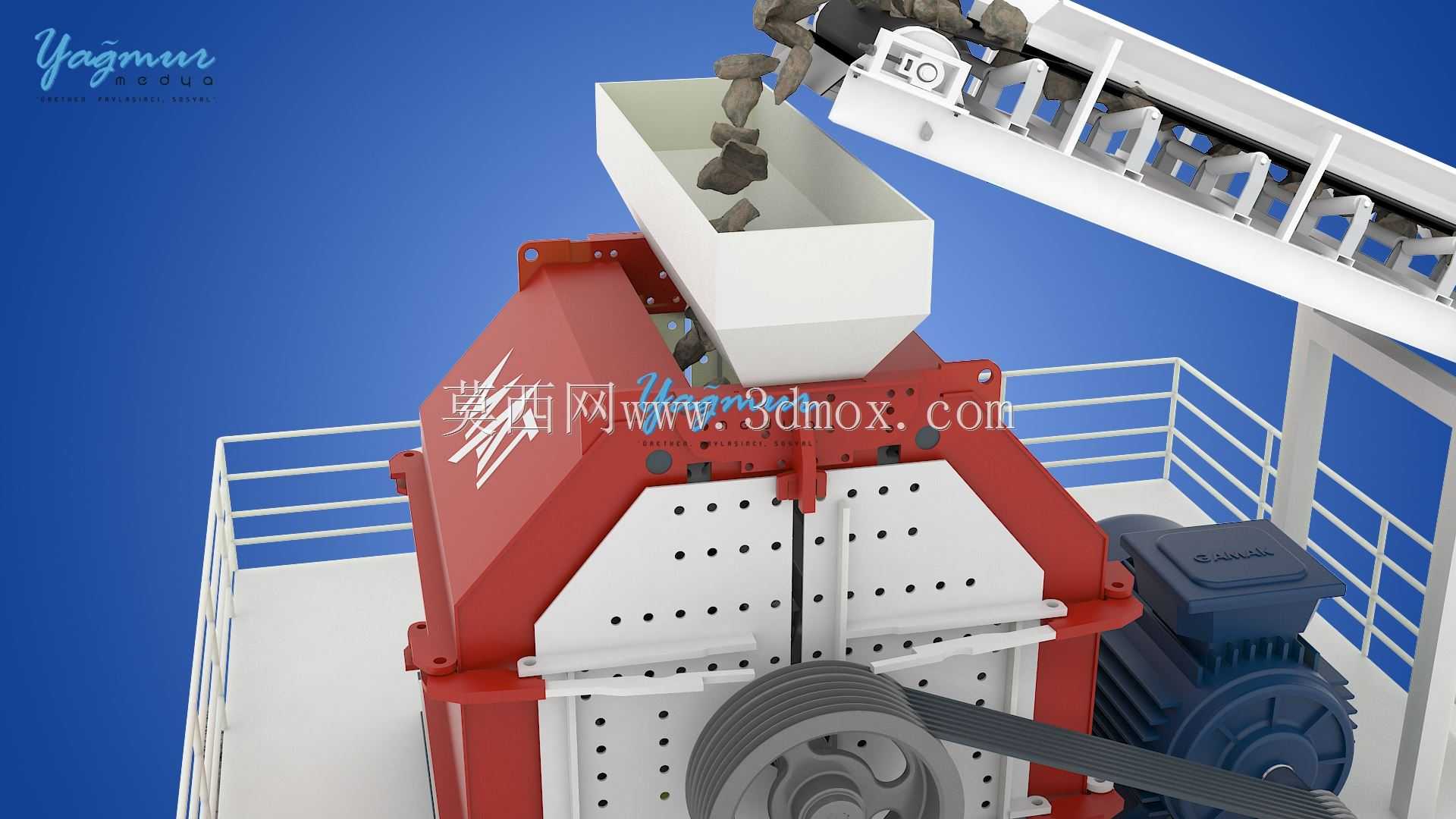

　　在砂石骨料生产、建筑固废资源化、矿山细碎作业场景中，三级破碎设备承担着将中碎后物料进一步研磨至合格出料粒度的核心作用，这款紧凑型三级破碎结构的设计，正是针对中小型加工场地占地受限、多级破碎串联流程冗余的痛点做的定向优化。从结构布局来看，设备采用立式多腔逐级破碎的排布逻辑，顶部的方锥形进料斗做了大倾角导料设计，能够避免高湿度、含泥量偏高的物料在进料口架桥堵料，进料斗与主机腔体的连接法兰做了加厚处理，可承受大块物料下落时的持续冲击载荷。主机腔体采用上下分段式的红漆涂装焊接壳体，两侧的加强筋板沿受力方向斜向布置，既能够抵消转子高速运转时产生的径向振动，也能减少设备运行时的焊缝疲劳风险，壳体上预留的快开检修口对应每一级破碎腔的锤头、

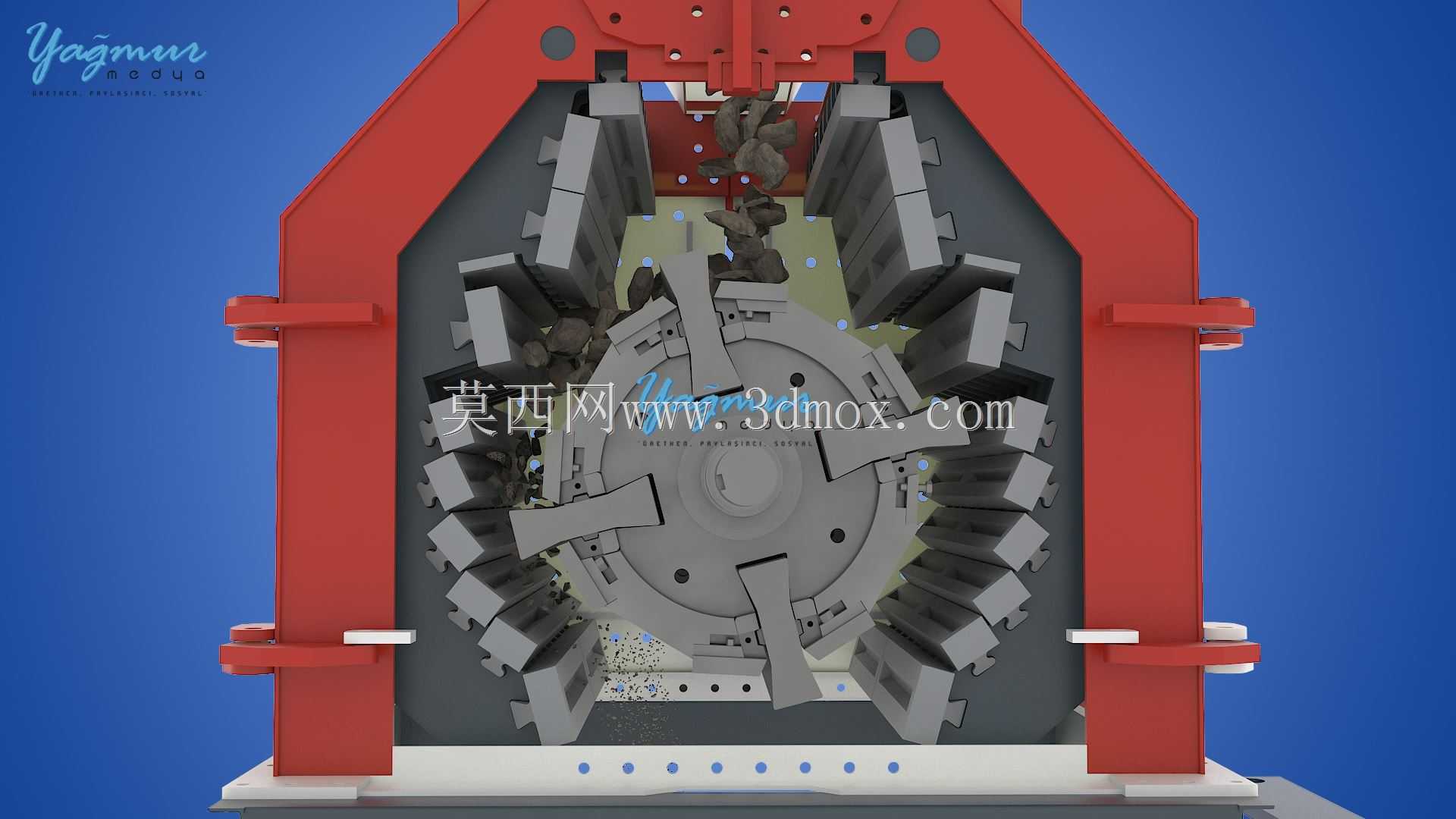

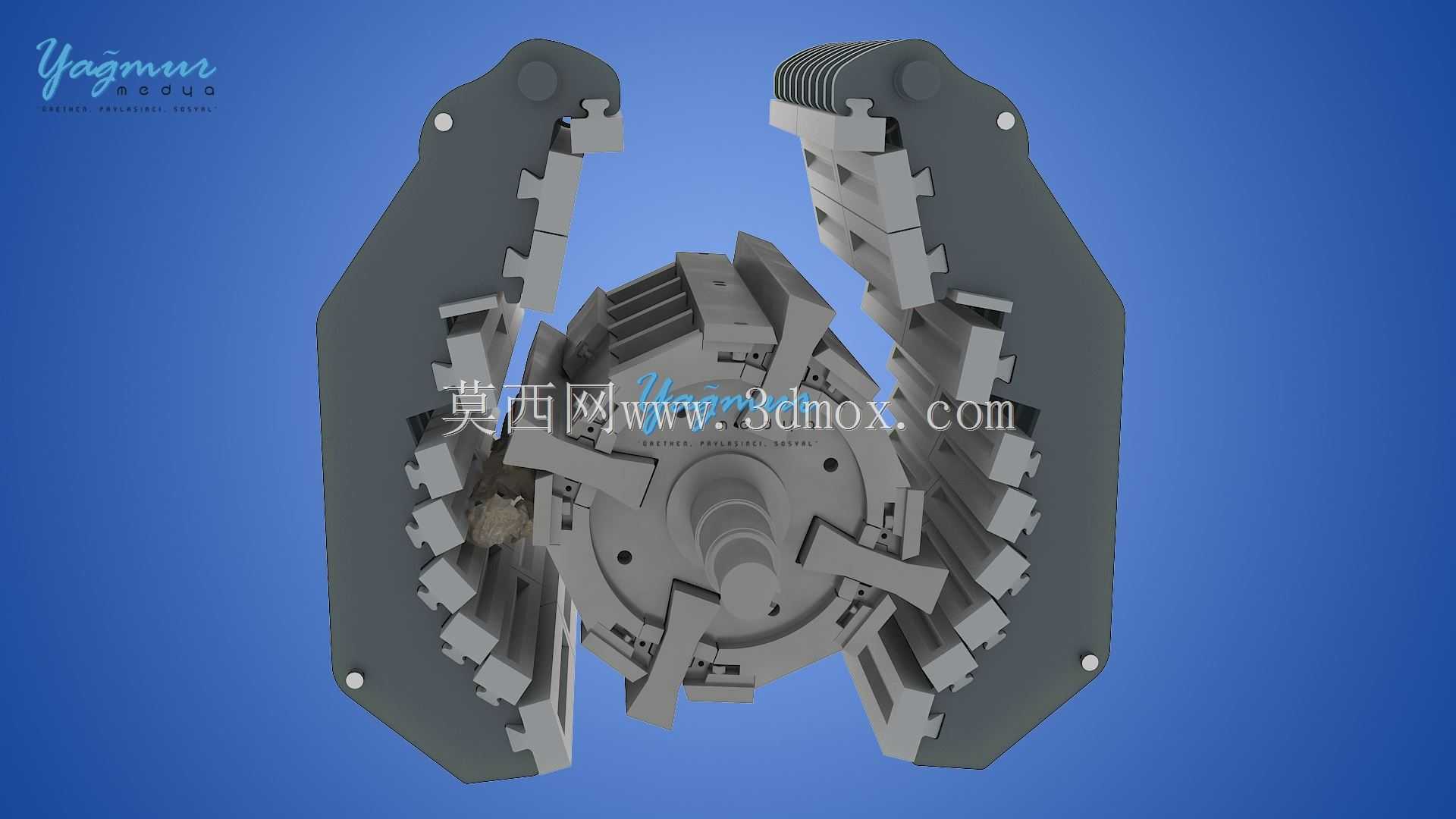

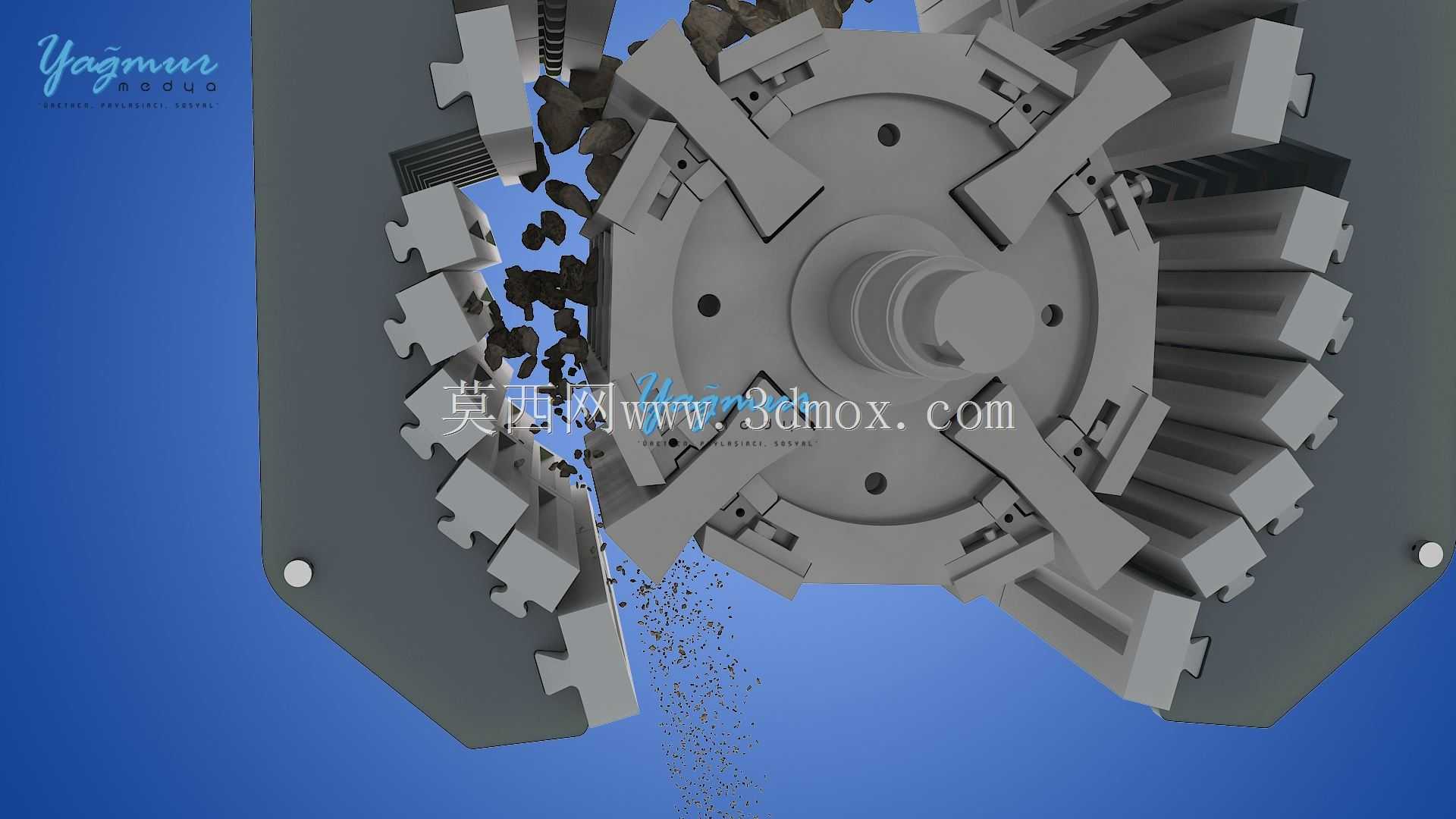

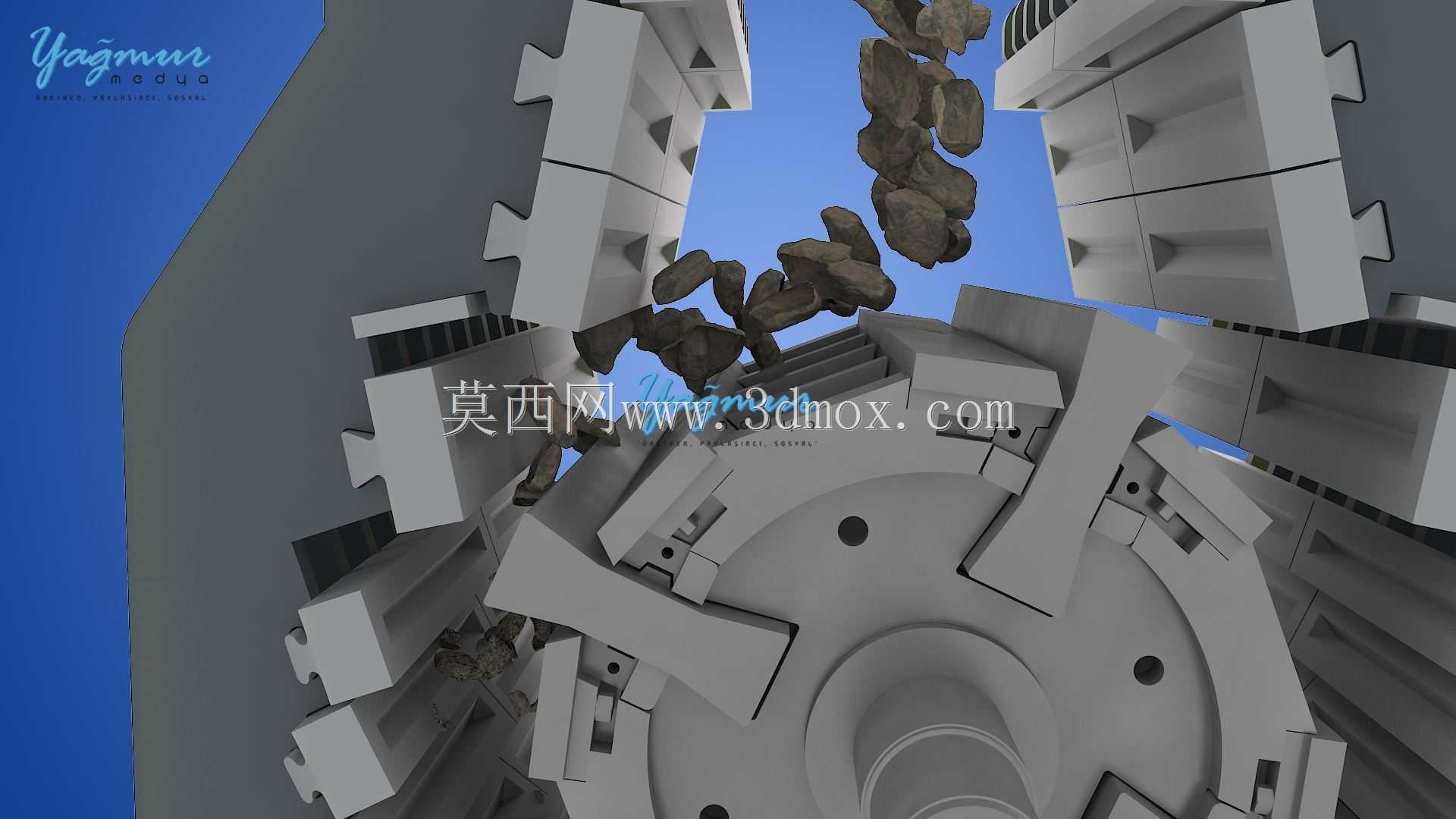

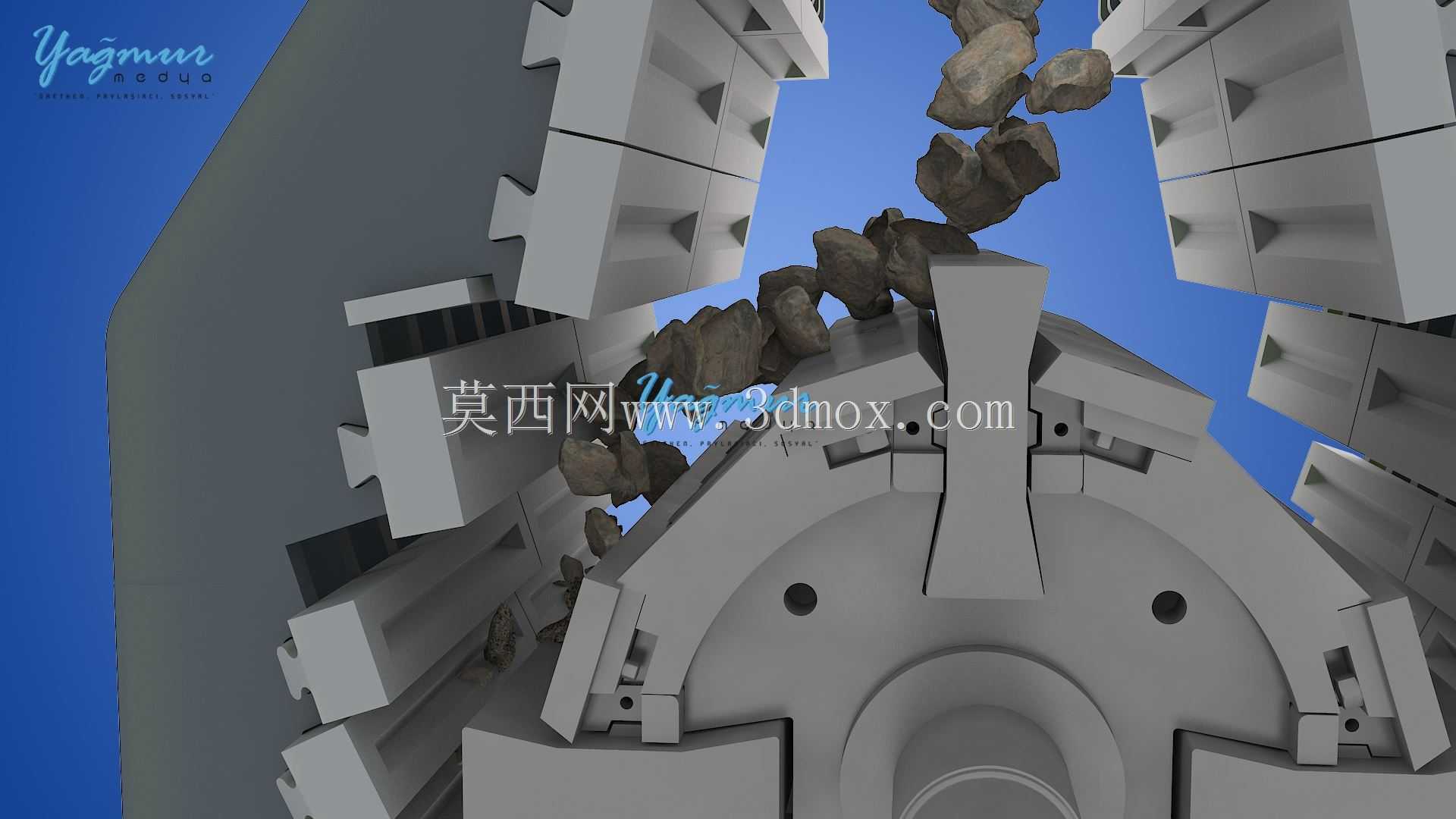

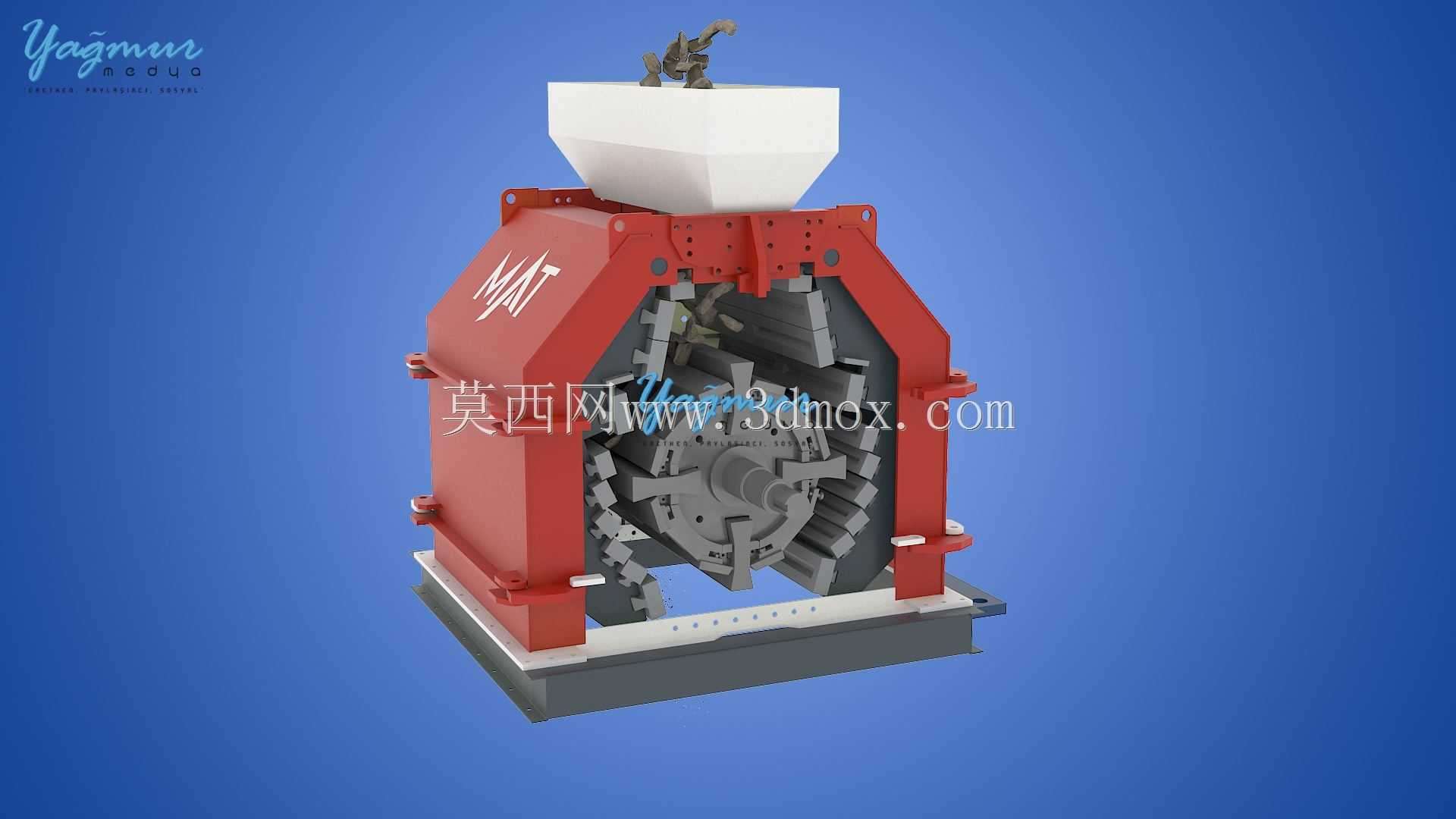

　　衬板位置，日常更换易损件时无需完全拆解上盖，能大幅缩短停机维护的时长。设备内部的三级破碎腔依次排布粗碎锤头、中碎反击板、细碎研磨齿板，物料进入腔体后会在转子带动的锤头冲击下先完成第一次破碎，被抛射到反击板上反弹后进入第二级破碎区间，经过两次冲击的物料下落至第三层细碎区，在齿板与锤头的间隙中完成挤压研磨，最终从底部的栅格筛缝排出合格粒度的成品，这种逐级破碎的结构能避免单腔破碎时锤头局部磨损过快的问题，也能将出料粒度的均匀度控制在更小的波动范围内。从安装边界来看，设备底部采用整体式焊接底座，底座上的地脚螺栓孔做了长圆孔设计，现场安装时可根据混凝土基础的施工误差做小幅位置调整，不需要二次扩孔返工；整机的重心落在底座几何中心偏下位置，

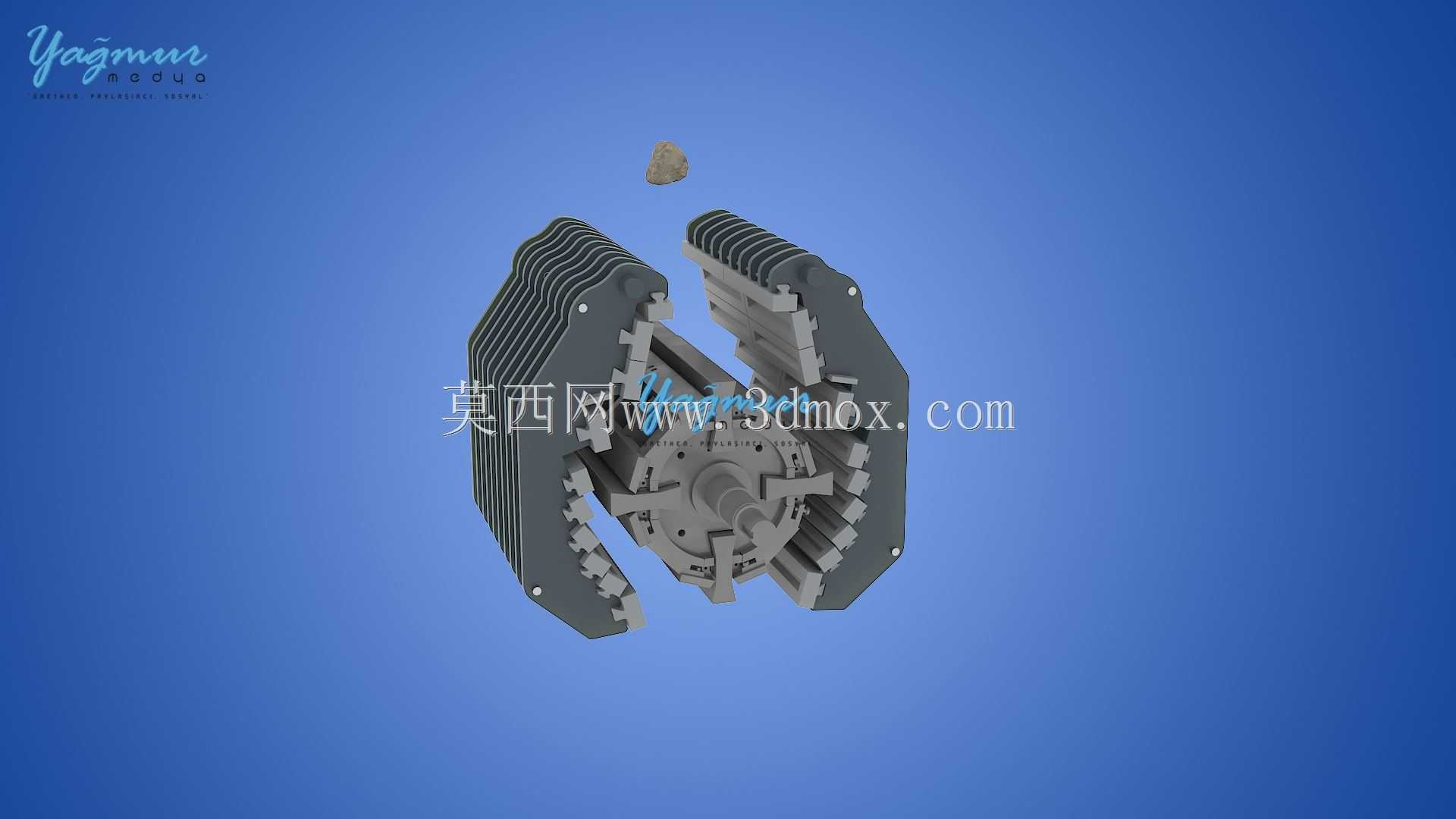

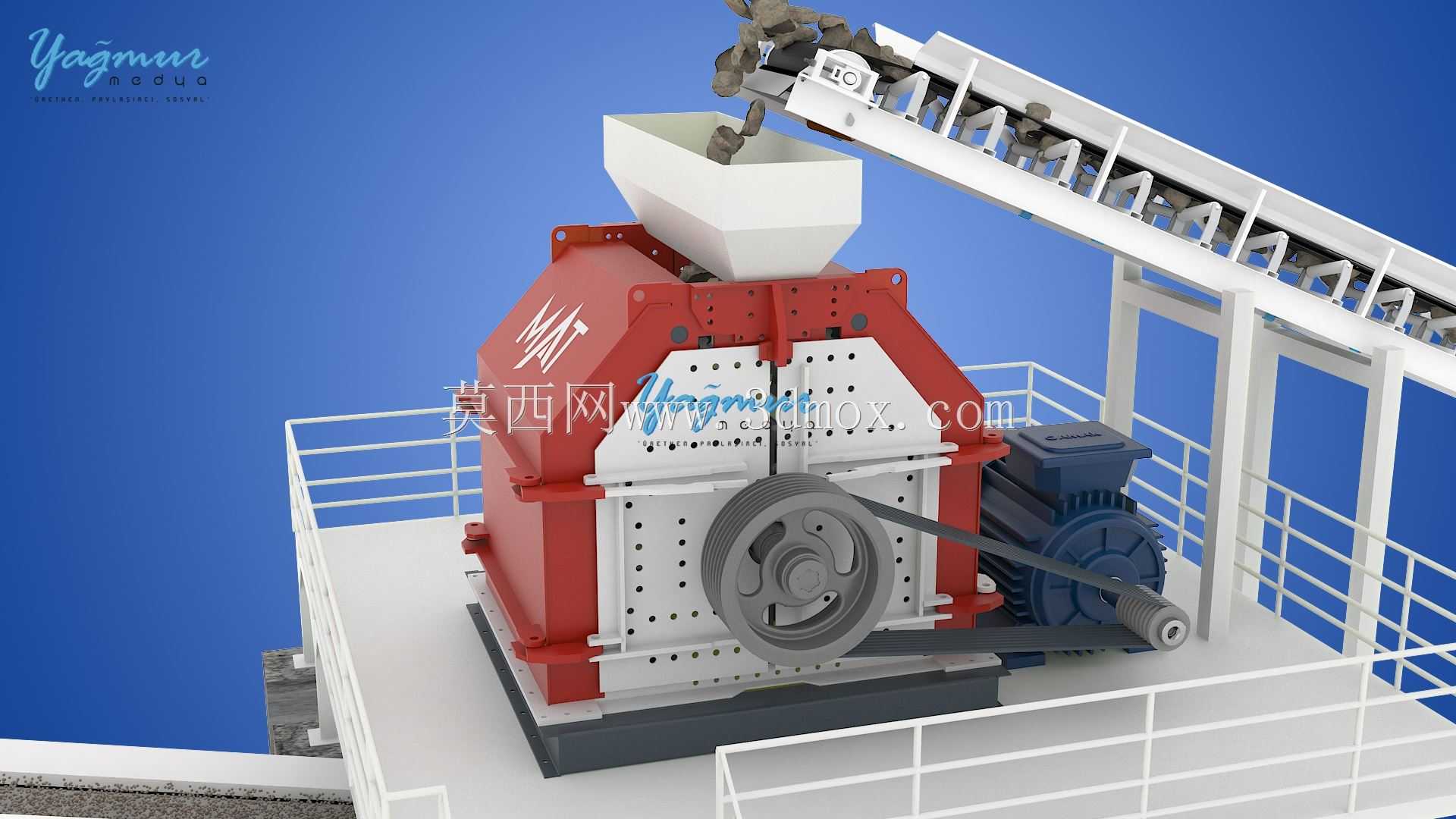

　　配套减震垫安装后，满载运行时的水平振幅可控制在允许范围内，不需要额外做过于厚重的混凝土基础，适合移动式破碎站、临时加工场地的快速布设需求。设计过程中针对高磨蚀性物料的工况，所有与物料接触的锤头、衬板、筛条都采用了可更换的模块化结构，不同部位的易损件可根据处理物料的硬度选择对应耐磨材质，不需要更换整个腔体组件；转子部分做了动平衡校准，高速运转时的偏摆量控制在机械设计标准允许范围内，能有效降低轴承座的径向载荷，延长核心转动部件的使用寿命。设备侧面的轴承座采用剖分式结构，日常加注润滑脂、检查轴承游隙时操作空间充足，不需要拆解周边的防护结构，适配矿山、建材加工现场运维人员的常规操作习惯，整体结构紧凑度相比同处理量的传统三级破碎设备有明显提升，能在有限的场地空间内完成多级破碎的作业需求，减少多级设备串联所需的输送、除尘配套成本。
