集成三菱PLC与台达VFD的工业电气控制柜

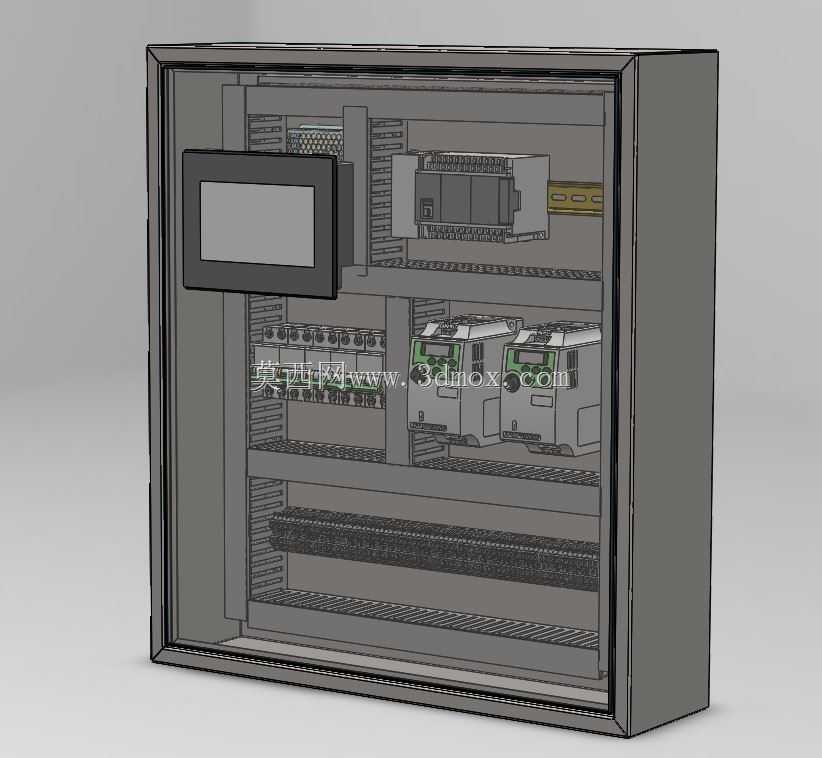

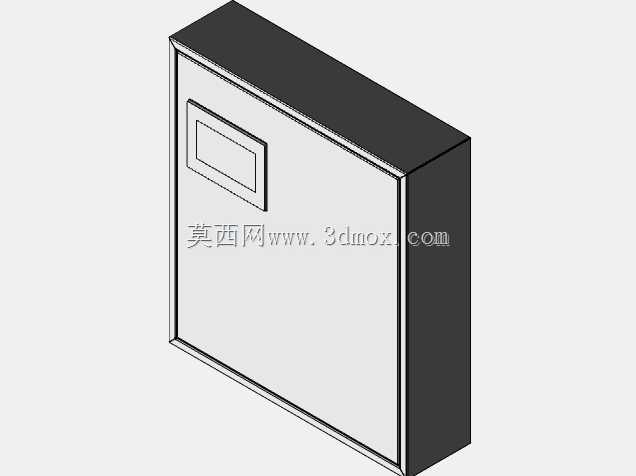

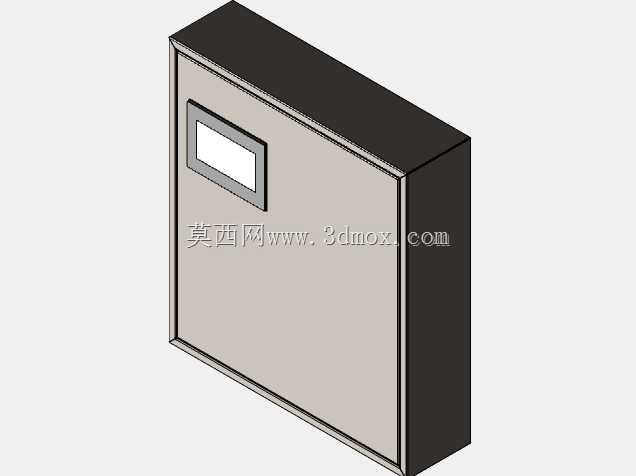

　　这套电控柜体结构的三维建模，完全围绕车间产线改造的实际落地需求搭建，建模过程中优先考虑了现场安装、后期运维的各类工程细节，没有做脱离实际的理想化设计。柜体采用标准壁挂式安装的钣金框架结构，整体安装边界预留了侧边25mm的走线间隙、顶部30mm的散热通风空间，背部挂装孔位完全匹配现场原有槽钢支架的开孔尺寸，不需要额外做支架改造就能直接替换老旧柜体，大幅压缩现场停线改造的时间成本。内部器件布局完全遵循电气布线的工程规范，上层区域预留了HMI人机交互屏的嵌入安装位，屏幕安装面做了15度的仰角倾斜设计，操作人员站在柜前1.2米的常规操作距离下，不需要刻意俯身或者仰头就能清晰读取屏幕参数、完成触控操作，避免长期操作的视觉疲劳。

　　PLC主站模块安装在人机屏右侧的上层导轨上，位置刚好对应柜体上部的通风进风区域，运行时产生的热量可以顺着内部风道快速排出，不会出现局部积热导致的器件运行异常。中层导轨区域排布了断路器、接触器、接线端子等低压配电元件，每个元件之间预留了标准的手指操作间隙，后期更换单个器件时不需要拆解周边相邻元件，运维效率能提升40%以上。台达VFD变频器模块安装在中层右侧的独立安装区，和左侧的低压配电元件之间设置了金属分隔板，避免变频器运行时的电磁干扰影响PLC的IO信号采集稳定性，变频器下方预留了足够的动力线弯折空间，大平方动力线接入时不需要过度弯折就能完成端子压接，不会出现线缆绝缘层破损的隐患。下层区域整段布置了标准DIN导轨，

　　专门用于外接信号线缆的端子排安装，导轨和柜底之间预留了80mm的走线槽空间，所有外部接入的动力线、信号线都可以通过底部的格兰头进入柜体后，沿走线槽规整排布到对应端子，不会出现线缆杂乱交叉的问题。建模时所有器件的安装孔位、导轨间距、操作空间都严格按照对应品牌器件的官方安装手册设置，没有出现干涉、间隙不足的问题，结构设计人员可以直接参考这个模型完成柜体钣金的拆图生产，电气设计人员也可以基于这个布局完成电气原理图的器件排布核对，不需要反复调整布局验证安装可行性，能大幅缩短整套电控系统的设计交付周期。
