12V交流不间断电源柜体内部布局设计

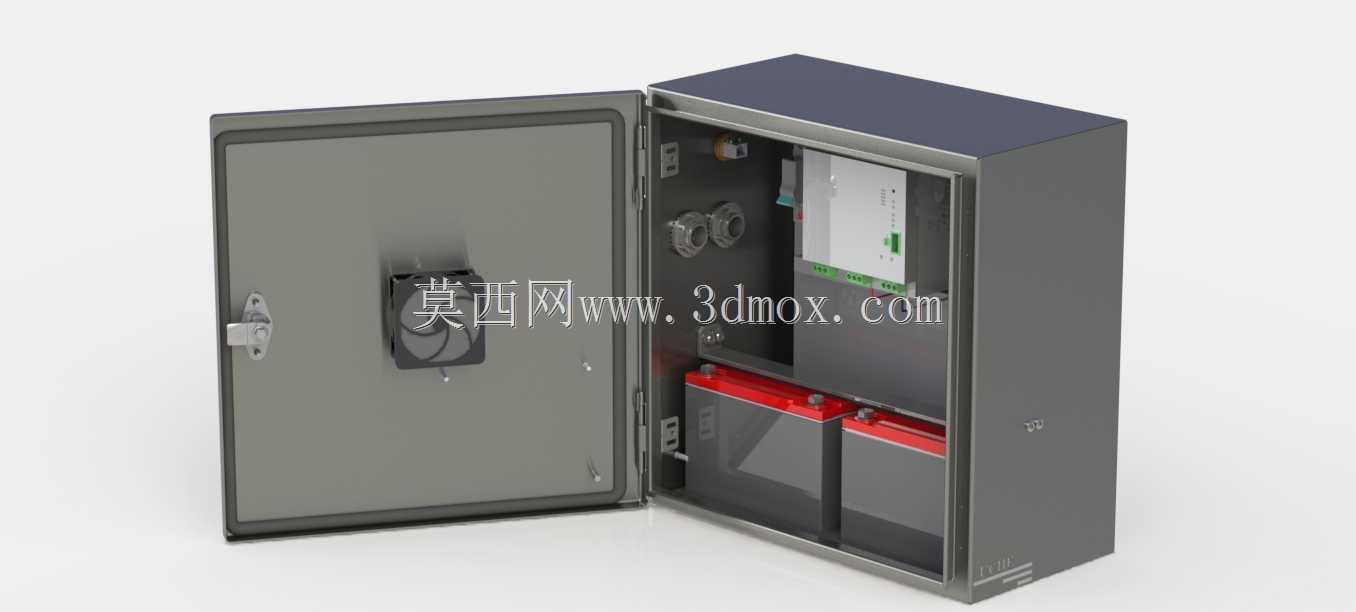

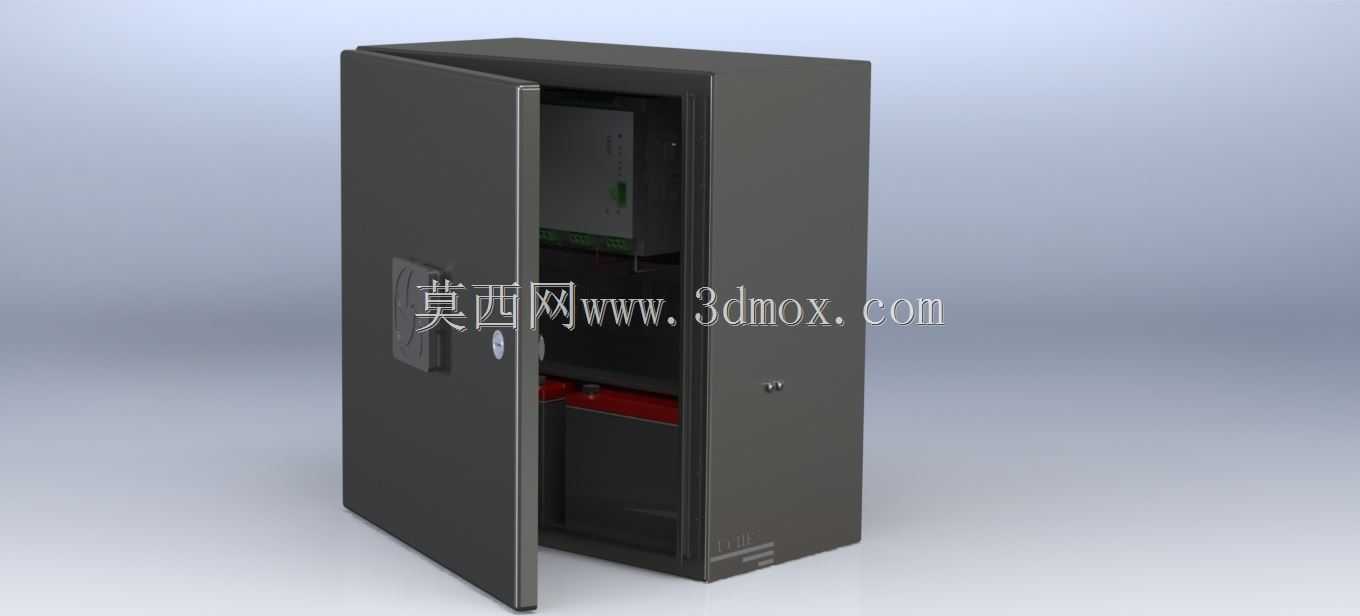

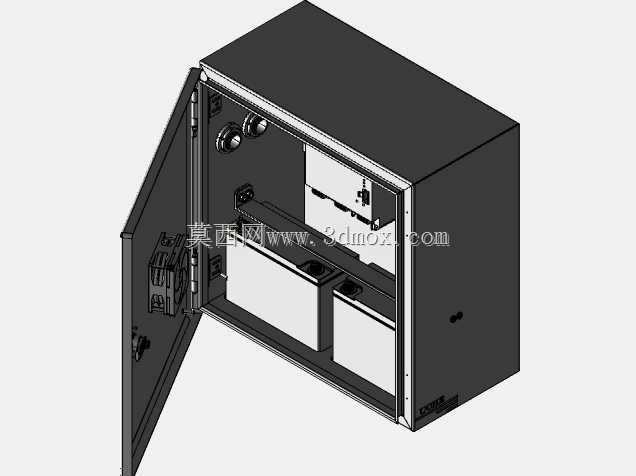

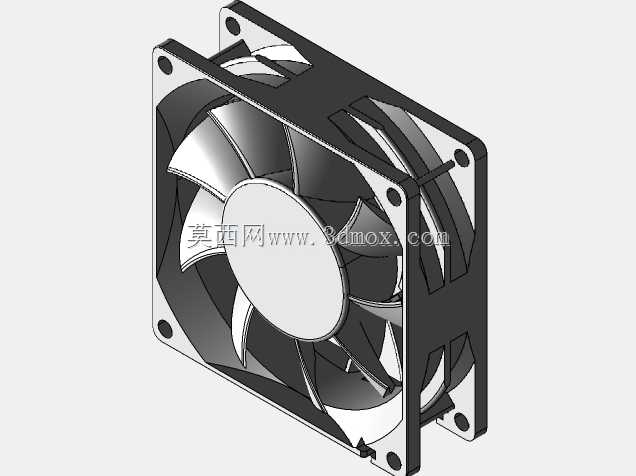

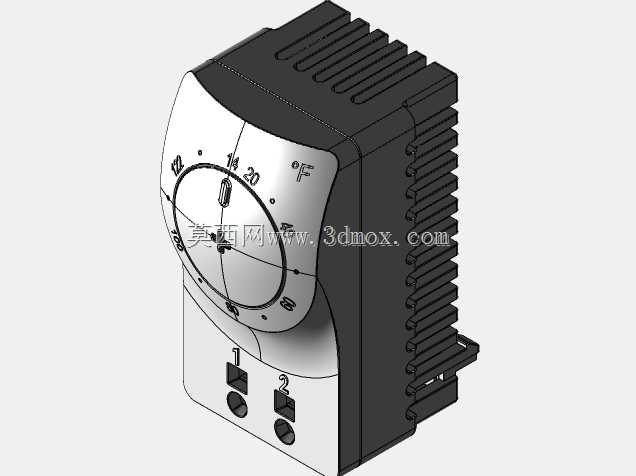

　　在工业现场的小型控制节点、户外监测站点、小型通讯中继站这类场景里，市电中断带来的设备停机、数据丢失风险一直是运维端的核心痛点，这套12V AC UPS的柜体布局设计，正是针对这类小功率后备供电场景做的结构落地。从实际安装边界来看，整套柜体采用壁挂式标准钣金壳体设计，开门侧预留不小于120度的开合操作空间，柜体背部预留四个挂装孔位，适配常规墙面膨胀螺栓安装，整体深度控制在300mm以内，不会占用过多墙面或机柜内部纵深空间，适合在空间局促的现场控制柜旁、弱电井内完成部署。设计过程中优先考虑了运维操作的便利性，柜门内侧预留了散热风扇的安装位，对应柜体进风侧的防尘滤网位置，日常更换滤网无需打开主仓门，仅需拆卸柜门侧的滤网压条即可完成操作，

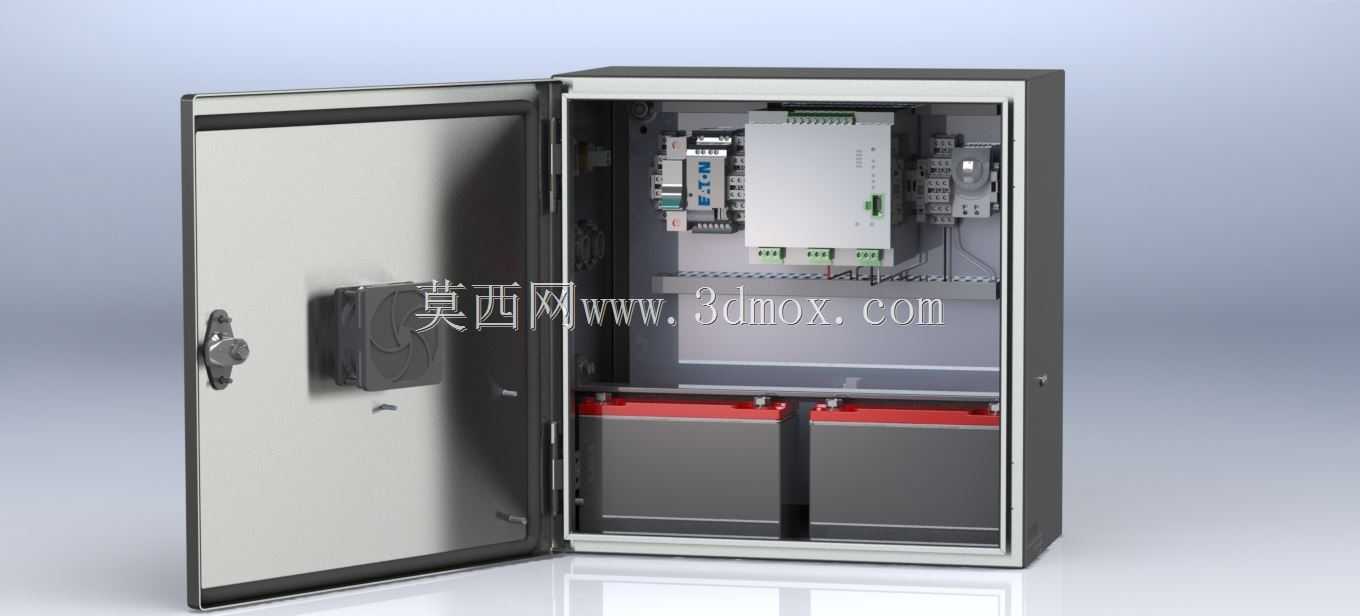

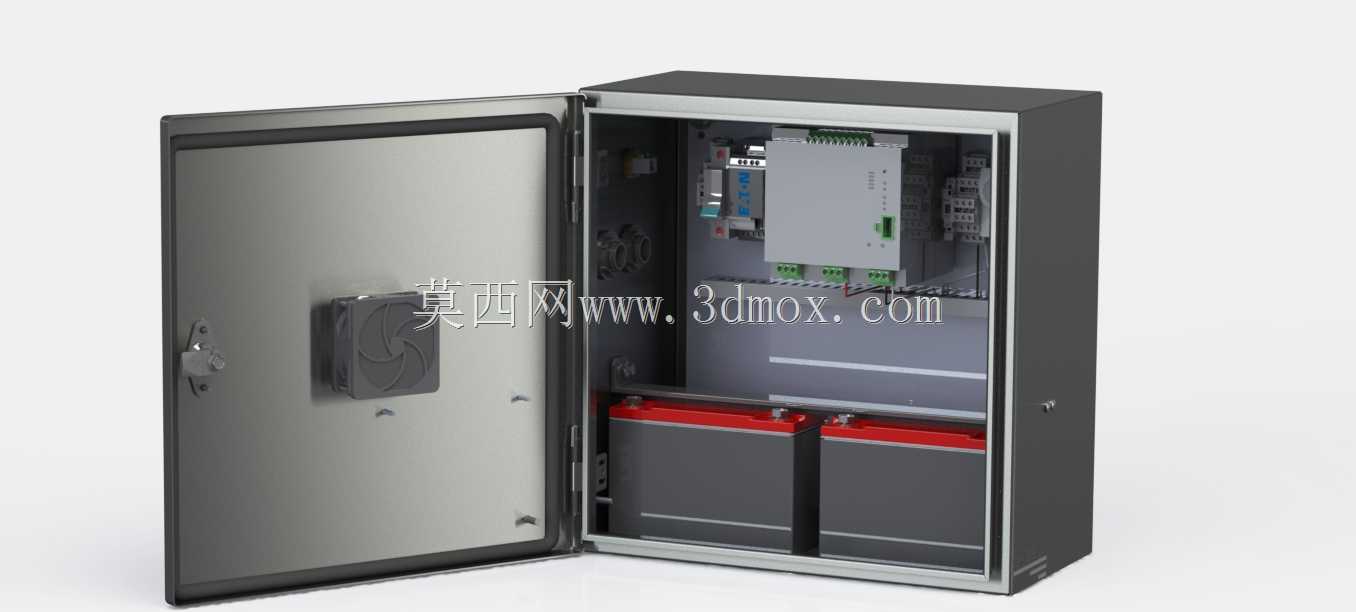

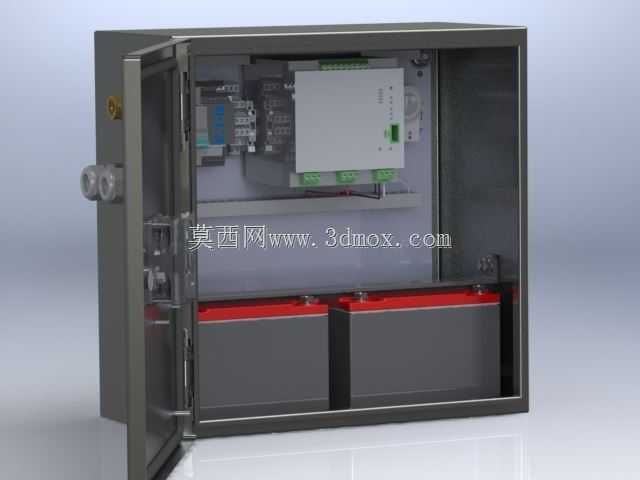

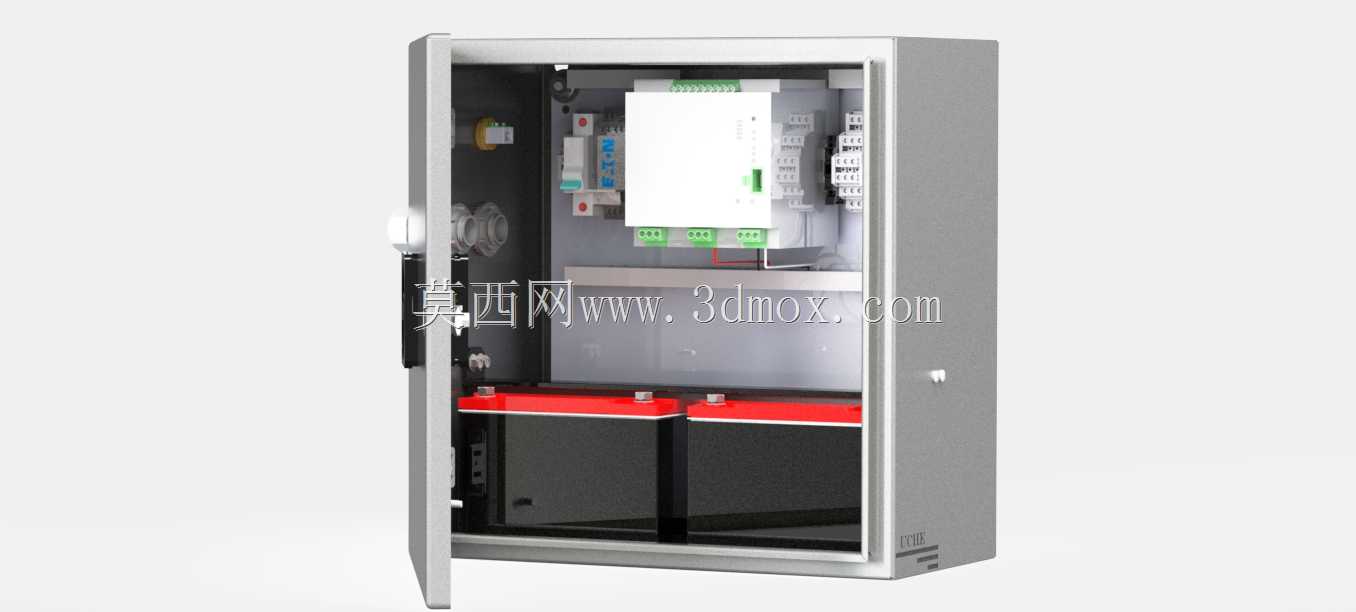

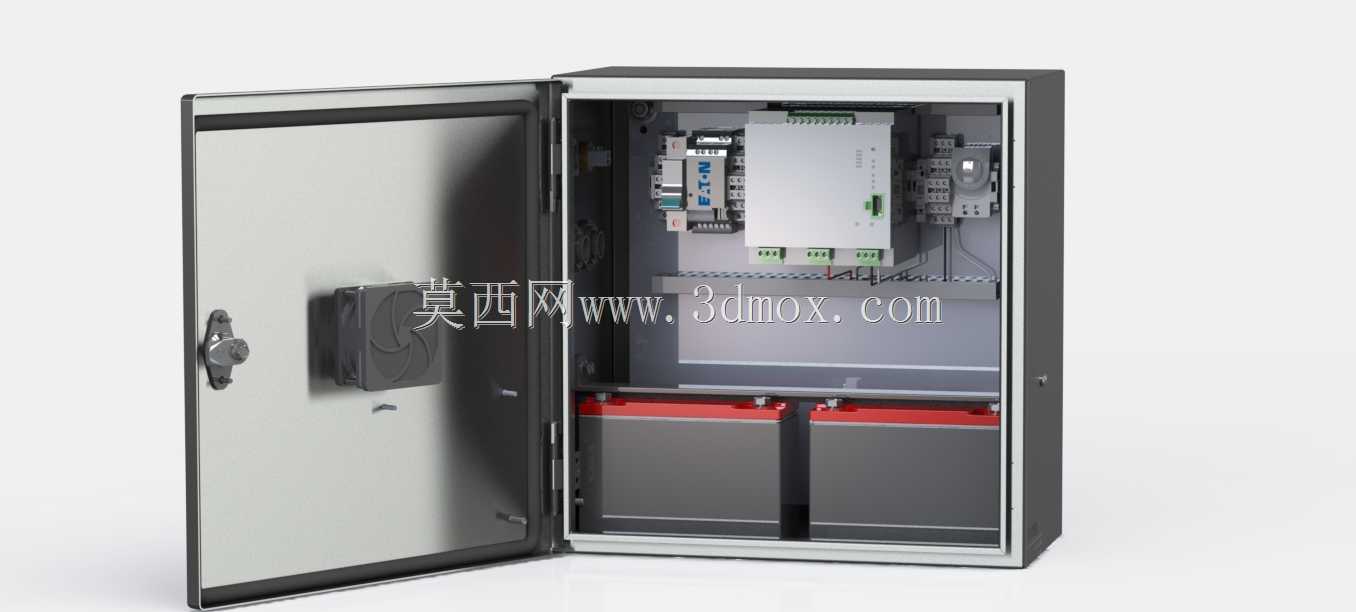

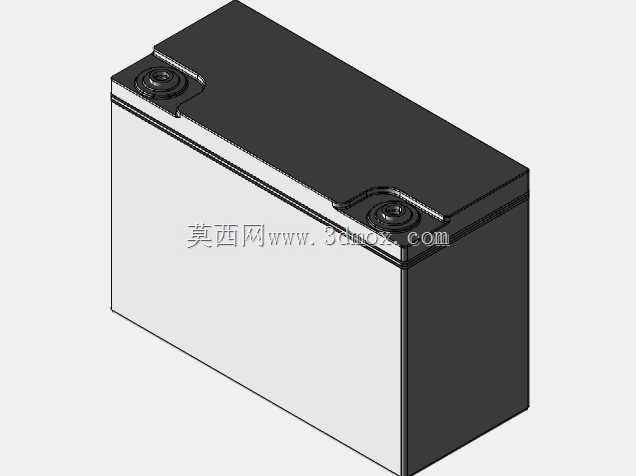

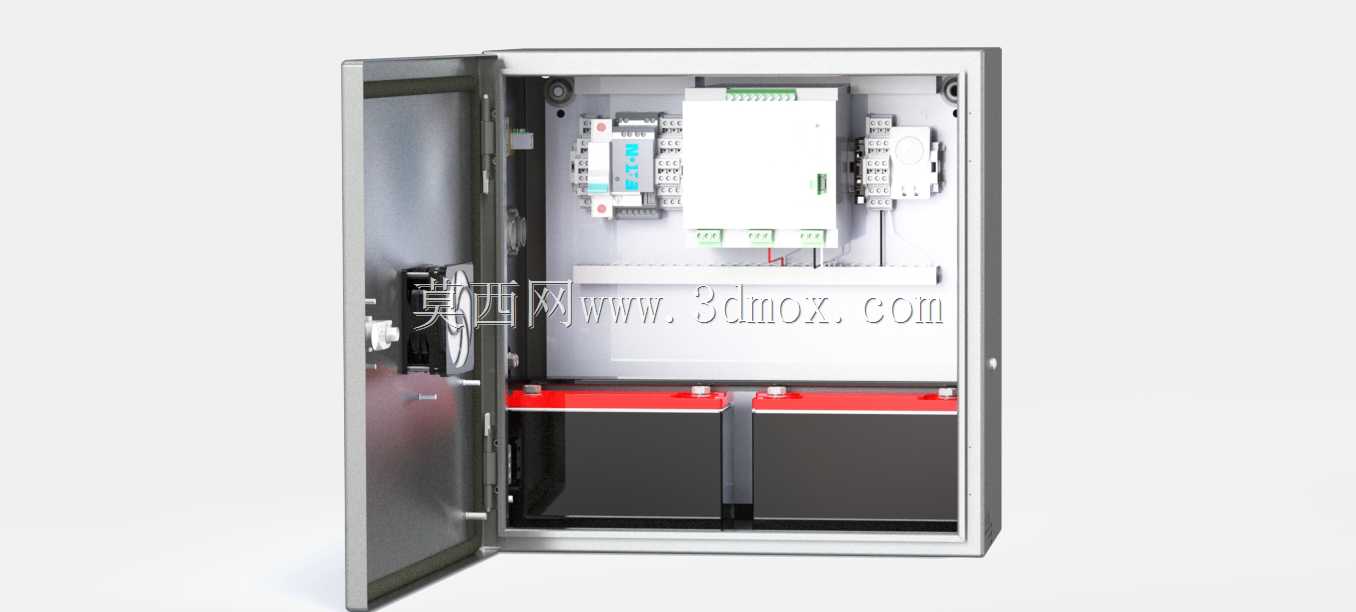

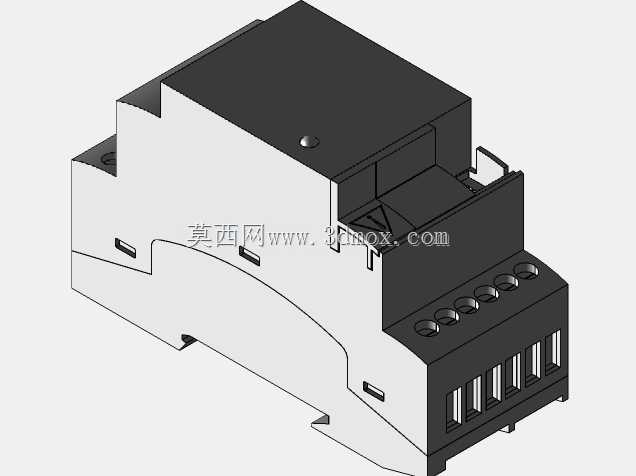

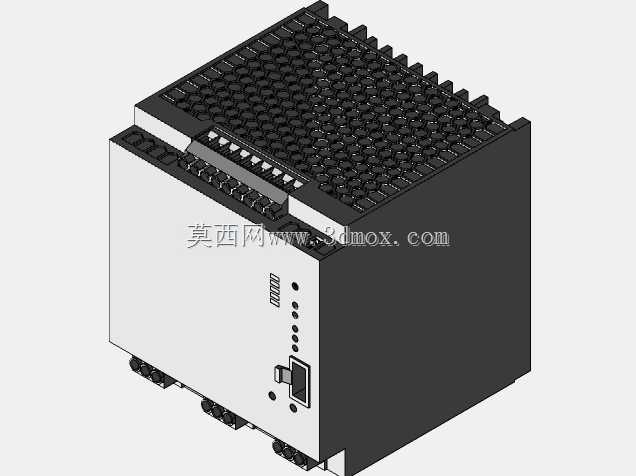

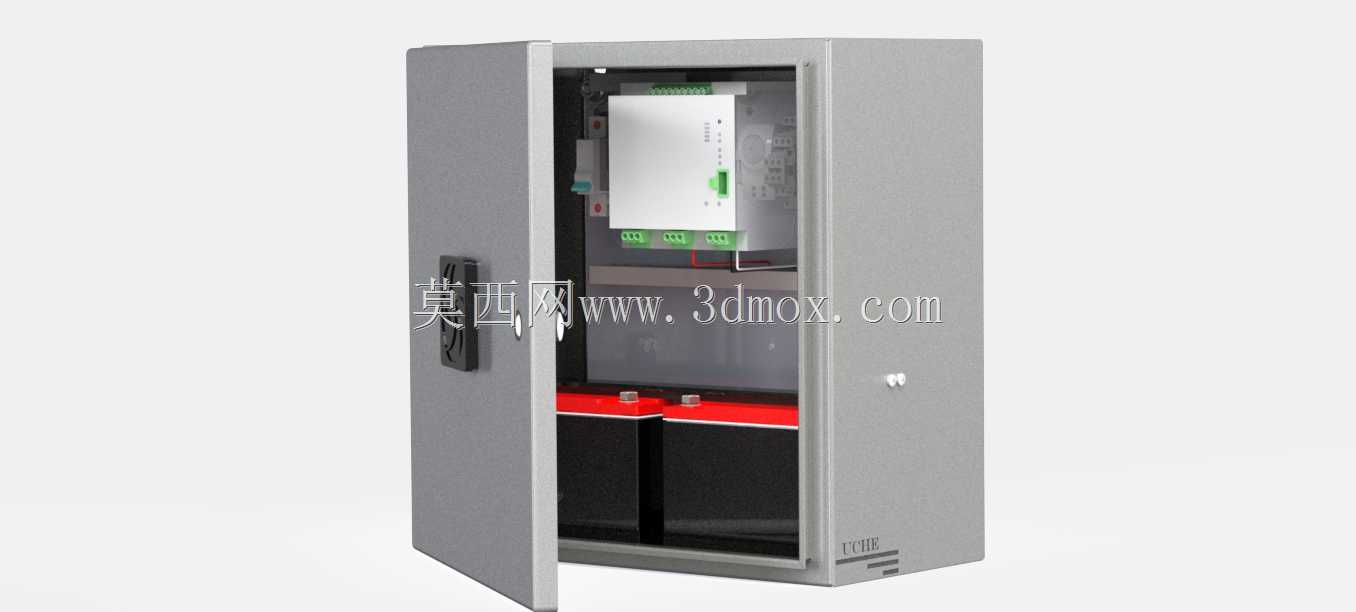

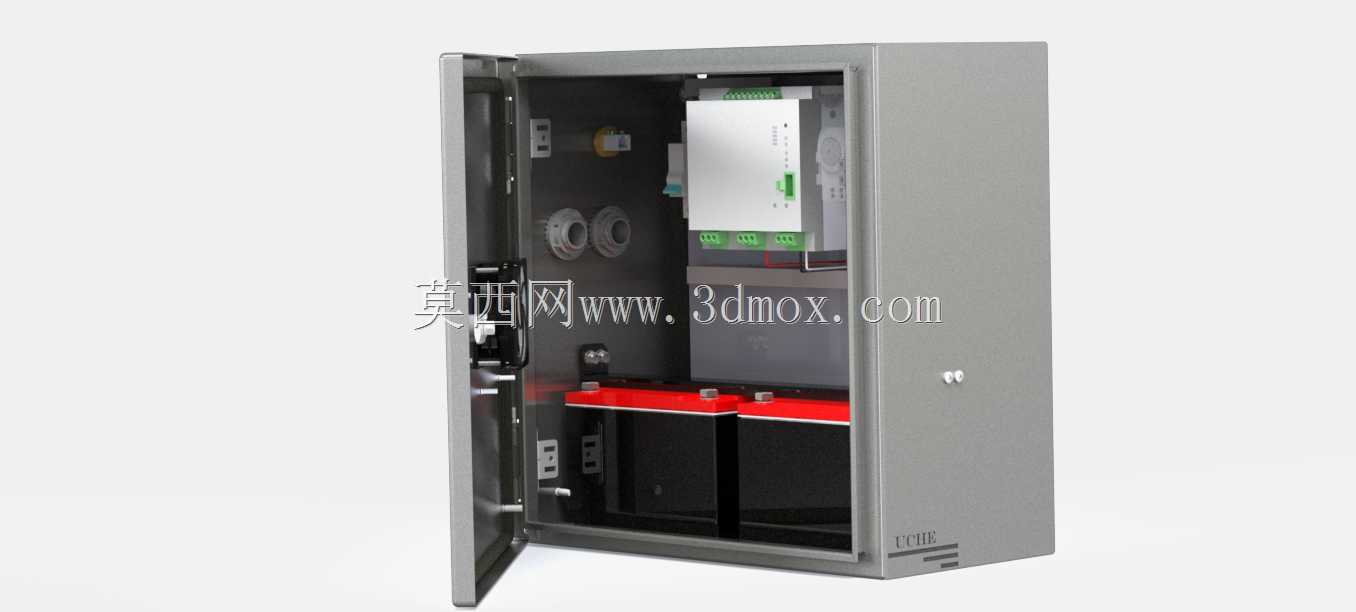

　　大幅降低日常运维的操作门槛。内部器件排布遵循强弱电分离的原则，上层仓体放置控制主板、输入输出接线端子、浪涌保护模块，接线端子全部朝向开门侧，接线作业时无需探入柜体深处，端子排下方预留了充足的走线槽空间，强电输入线、电池连接线、负载输出线分槽布设，避免线路交叉带来的电磁干扰问题。下层仓体专门设置了电池安装位，可容纳两块12V铅酸蓄电池，电池位底部设计了防滑挡边与绑带固定孔，避免设备运输或长期使用过程中电池移位，电池与上层控制板之间预留了20mm的安全间隙，既满足电气安全爬电距离要求，也能避免电池充放电过程中的温升影响上层控制元件的运行稳定性。面板布局上，柜门外侧预留了状态指示灯、手动开关的安装开孔位置，

　　无需额外开孔即可完成常规状态显示、手动通断操作的配件安装，柜体侧边预留了进出线格兰头的安装孔位，可根据现场走线方向选择上进线或者下进线的安装方式，适配不同现场的布线习惯。整套布局在满足电气安全规范的前提下，尽可能压缩了无效空间，同时兼顾了生产装配、现场接线、后期运维三个环节的操作便利性，不会出现器件排布过密导致接线困难、散热不畅的问题，也不会因为空间冗余造成柜体尺寸过大带来的安装不便。
