可伸缩旋转式电视壁挂安装支架

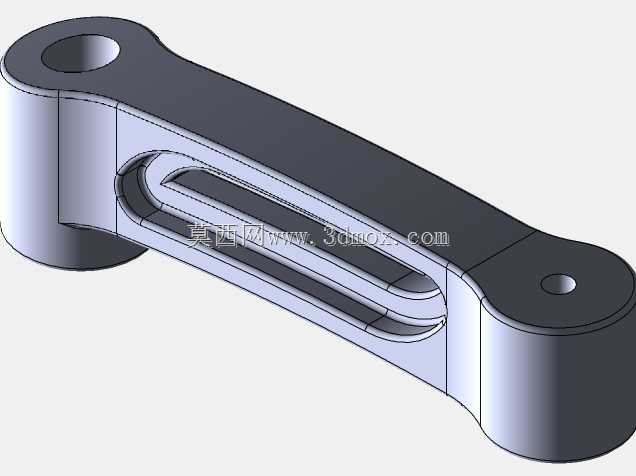

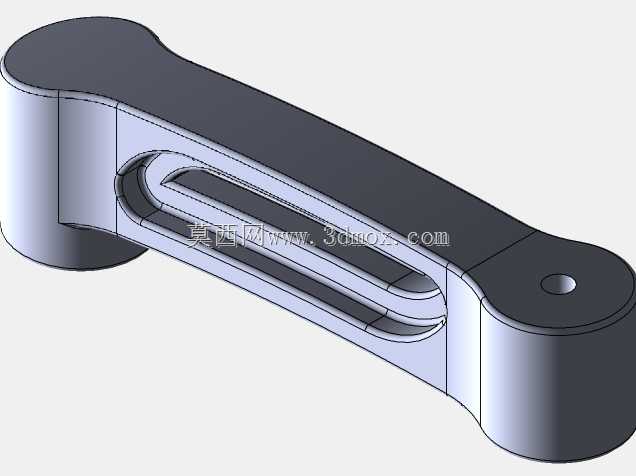

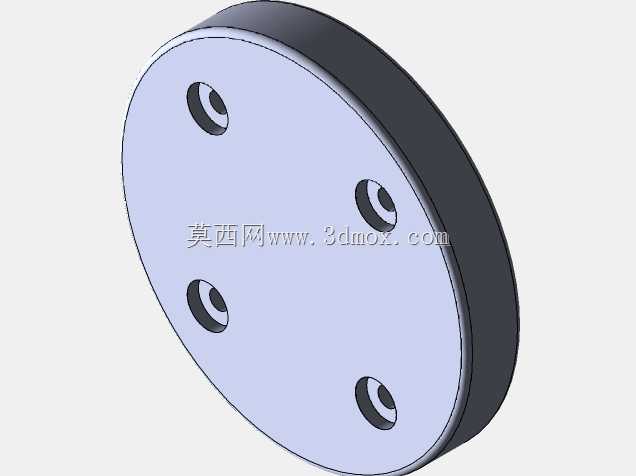

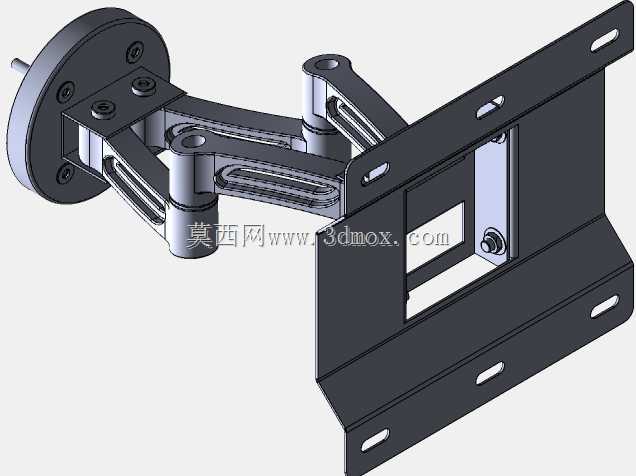

　　这款壁挂支架主要面向家用影音、商用展示场景的显示设备安装需求，可适配常规尺寸的液晶电视、商用显示器等平板显示终端，替代传统固定式挂架无法调整视角的缺陷，满足不同观看位置的视线角度要求。整体结构分为墙面固定底座、多段铰接伸缩臂、显示设备安装面板三个核心部分，墙面固定底座采用圆形法兰式结构，圆周分布多个沉头安装孔，可通过膨胀螺栓与混凝土、实心砖等硬质墙面可靠连接，安装时需保证底座平面与墙面完全贴合，避免长期受力出现松动变形。多段铰接伸缩臂采用平行四边形连杆结构设计，每处铰接点都配置了耐磨轴套与锁紧调节结构，臂体上开设的长条形调节槽可在安装时微调臂段的伸出长度，既可以在闲置时将显示设备推至贴近墙面的位置，节省室内空间，

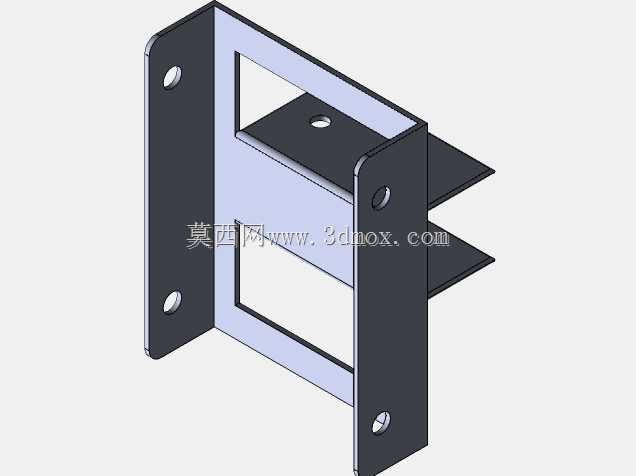

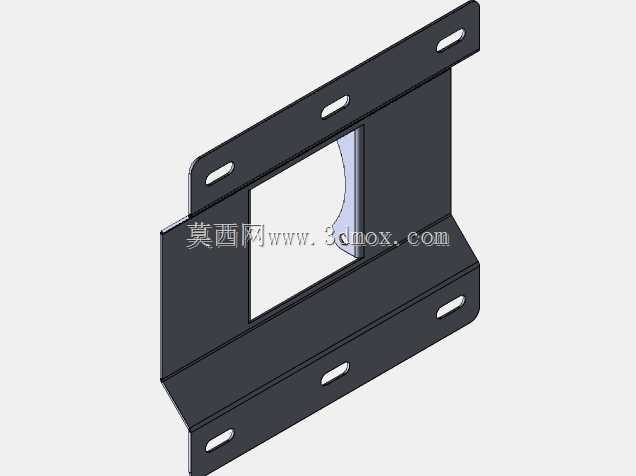

　　也可根据观看需求将设备向外拉出，同时支持水平方向左右摆动、垂直方向俯仰角度调节，调整到位后可通过铰接处的锁紧结构固定角度，避免设备承重后出现自行下垂、移位的问题。显示设备安装面板为标准矩形平板结构，面板上按照通用显示设备挂装孔位标准开设多组长条安装孔，可适配不同孔距的显示设备，安装时先将挂装连接件固定在显示设备背部，再将设备整体挂扣在面板的挂接位上，通过侧边的锁紧螺丝防止设备滑脱。设计过程中重点考量了铰接点的受力分布，臂体截面采用折弯加强结构，在控制整体重量的同时保证承重能力，避免伸出最长状态下臂体出现下挠变形；各运动部件之间预留了合理的装配间隙，既保证调节时转动顺畅无卡滞，也不会因间隙过大导致设备安装后出现晃动。安装边界方面，

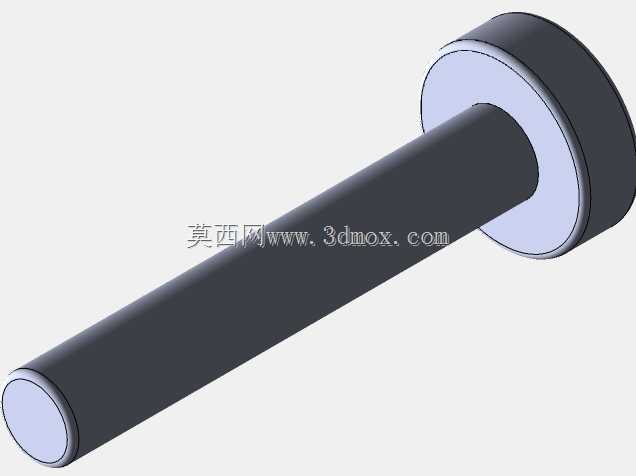

　　墙面固定底座的直径需匹配墙面的安装空间，避开墙内预埋的水电管线位置；伸缩臂完全收回时设备与墙面的间隙可满足常规接线操作需求，完全伸出时的摆动范围需提前确认周边无遮挡物，避免调节过程中设备与墙面周边的家具、装饰件发生碰撞。整体结构所有棱角处都做了倒角处理，安装调试过程中不会划伤操作人员或设备线材，铰接部位的转轴采用防脱设计，长期使用也不会出现轴件脱出的安全隐患。
