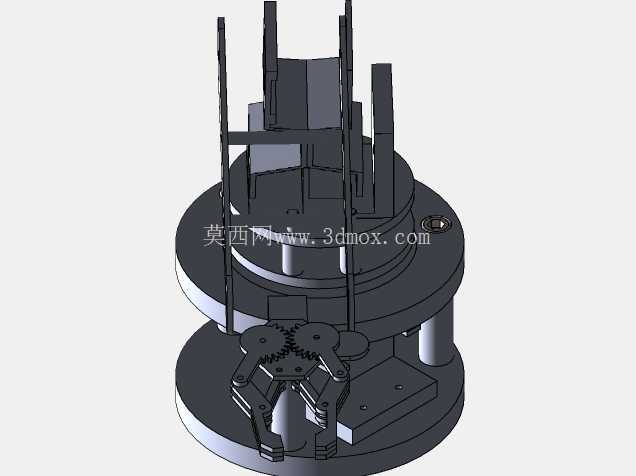

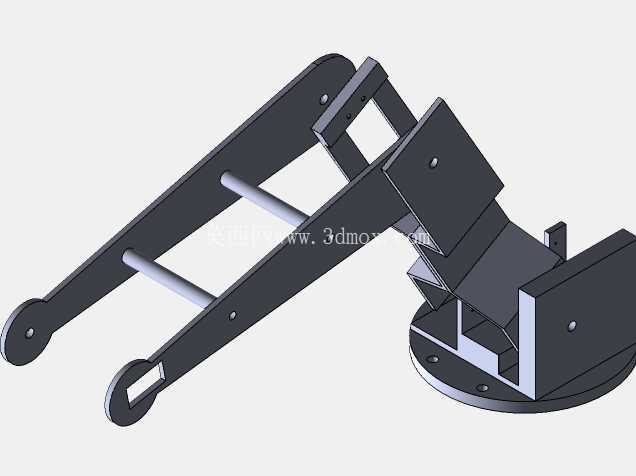

齿轮联动多工位带夹爪机械臂执行机构

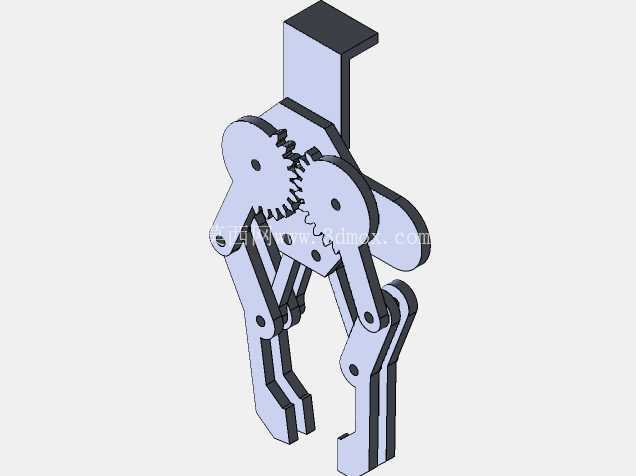

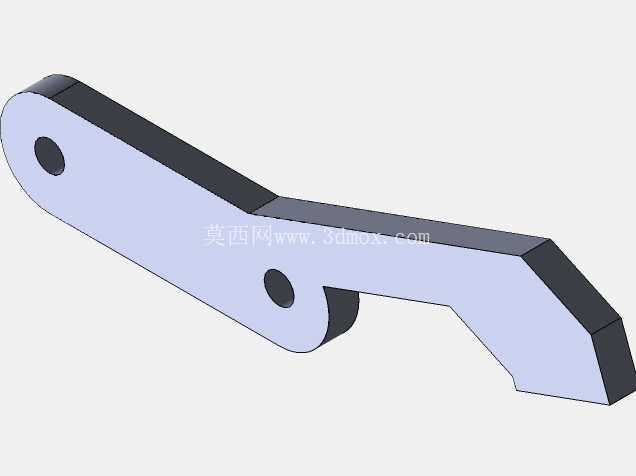

　　这套带夹爪的机械臂执行端结构，核心适配3C电子小件分拣、精密装配工位的上下料作业场景，也可拓展用于实验室样本转运、轻量化工件序间搬运环节，在小负载快节拍的自动化产线中，能替代人工完成重复性的取放动作，降低人工操作的定位误差与疲劳损耗。从结构功能来看，底部的夹爪采用齿轮啮合联动设计，两个夹指的开合动作通过同轴齿轮组同步传递，能保证夹持过程中两侧夹指的对中性，避免偏载导致的工件滑落，夹指内侧预留了装夹软质垫片的安装槽，可根据被抓取工件的材质更换聚氨酯、硅胶等防滑垫，防止夹伤工件表面。

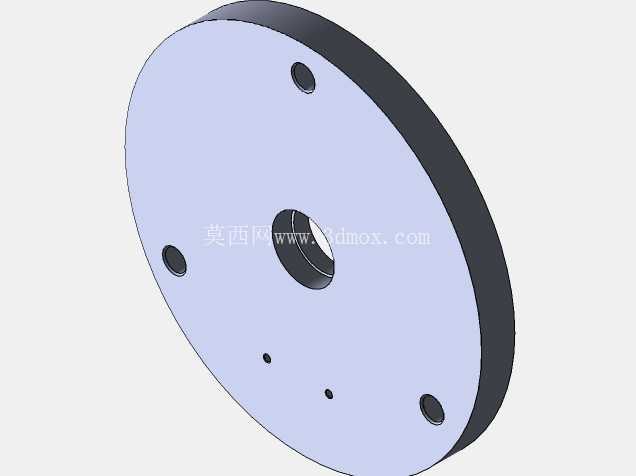

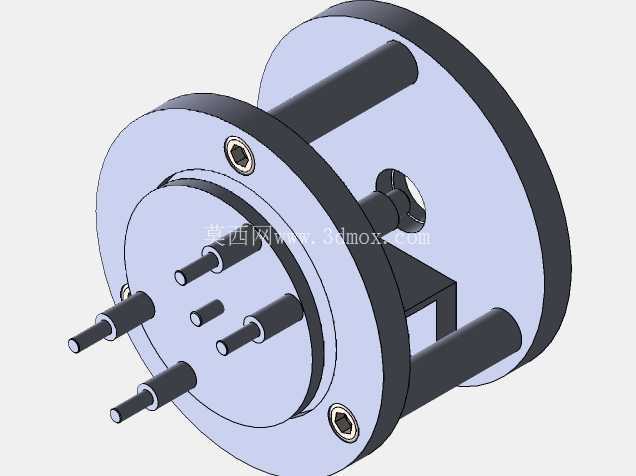

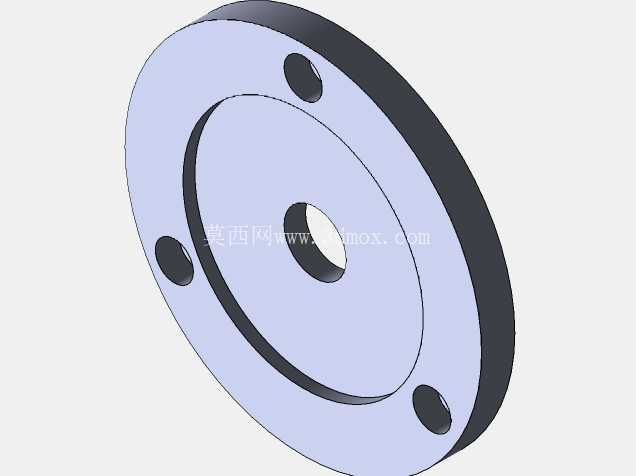

　　夹爪上方的立柱支撑结构，集成了多组导向杆与限位凸台，既可以作为夹爪开合行程的机械硬限位，也能为上部的扩展执行端提供安装基准，上部的多根立式支杆并非冗余设计，是为了适配真空吸盘、气动推料杆等附加执行元件的安装，可根据工位需求快速扩展功能，无需重新设计整体支架。设计过程中优先考虑了安装兼容性，底部法兰盘预留了均匀分布的沉头安装孔，可直接匹配市面主流的SCARA机器人、六轴轻载机器人的末端法兰尺寸，也可固定在直线滑台的移动滑座上作为定点抓取机构使用，整体安装边界的最大回转直径控制在160mm以内，不会在狭小的设备内部空间产生运动干涉，立式结构的总高度控制在220mm，适配多数自动化设备的内部安装净空要求。

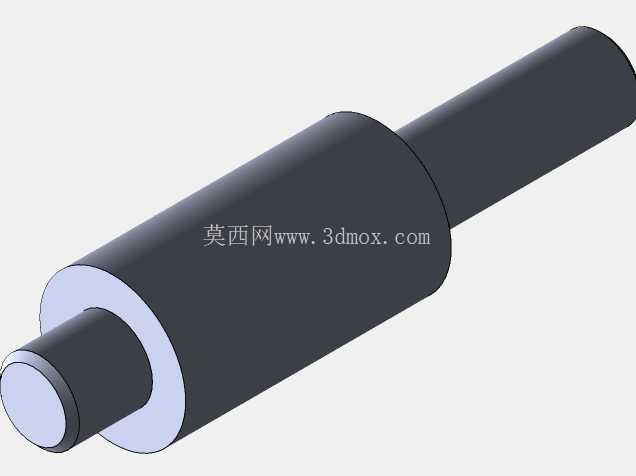

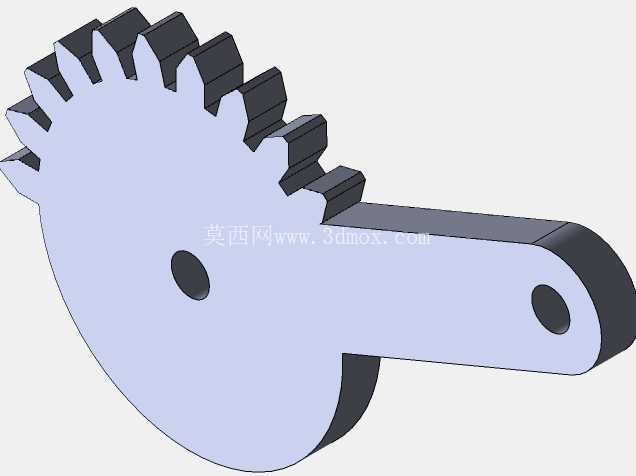

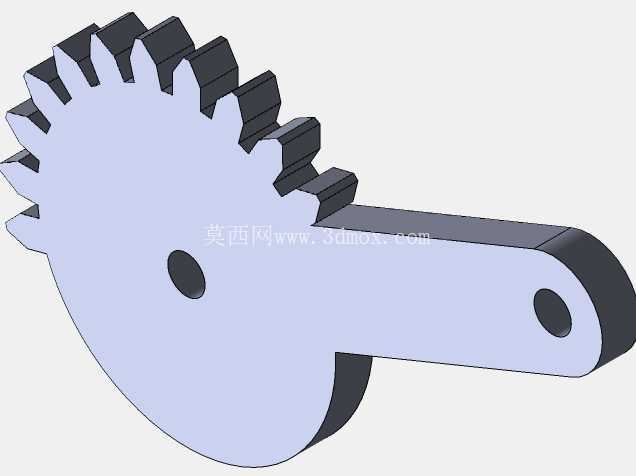

　　传动结构的设计上，夹爪的动力输入可适配微型气动回转缸或者小型伺服电机，齿轮组的模数选用0.5模，既能保证传动精度，也能控制整体结构的体积，所有转动配合位置都预留了轴承安装位，可加装微型深沟球轴承降低转动摩擦，提升长期运行的使用寿命。夹爪的开合行程设计为0-30mm，可夹持直径或宽度在5-28mm范围内的柱状、块状工件，单爪的额定夹持力可通过输入动力的参数调整，适配10g-500g重量范围内的工件抓取，满足多数轻工、电子行业的小件搬运需求。结构的受力路径经过优化，夹持工件时的反作用力直接通过夹指、齿轮转轴传递到底部安装法兰，不会对立式支杆上安装的附加元件产生额外的力矩负载，避免长期运行后支杆出现形变偏移。

　　所有外露的结构件都做了倒角处理，没有尖锐的棱角，避免设备调试过程中划伤操作人员，同时也减少了运动过程中与周边管线、设备部件的勾挂风险。上部的支杆安装面设计了统一的T型槽结构，附加元件的安装位置可沿周向任意调整，不需要重新打孔加工，能快速适配不同工位的功能需求，比如在需要视觉定位的工位，可直接在支杆上安装工业相机支架，在需要清理工件表面碎屑的工位，可加装吹气嘴固定座。整套结构的零件拆分充分考虑了加工工艺性，多数板类零件可采用线切割或者激光切割加工，齿轮类零件可采用粉末冶金或者慢走丝加工，没有复杂的曲面结构，加工成本可控，装配时的定位基准统一，不需要复杂的工装夹具就能完成整机组装，后期维护时易损件的更换也十分便捷，夹指作为易损件可单独拆卸更换，不需要拆解整个传动结构。
