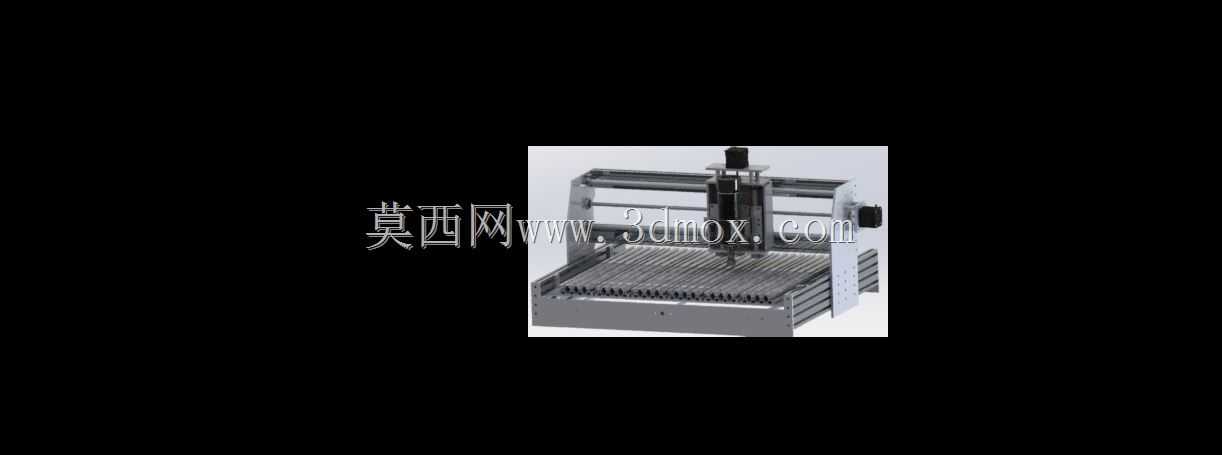

台式数控加工设备龙门架结构设计方案

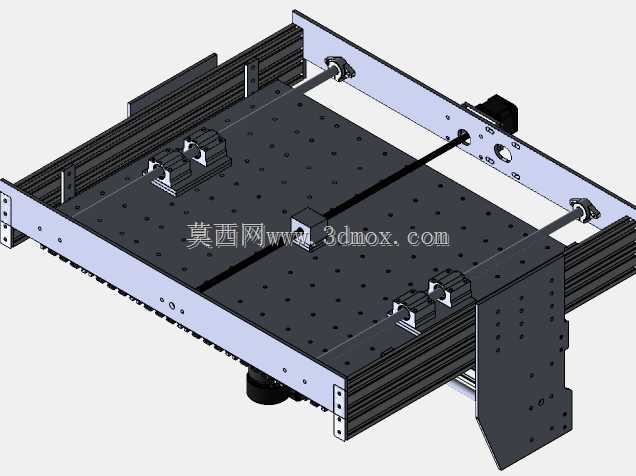

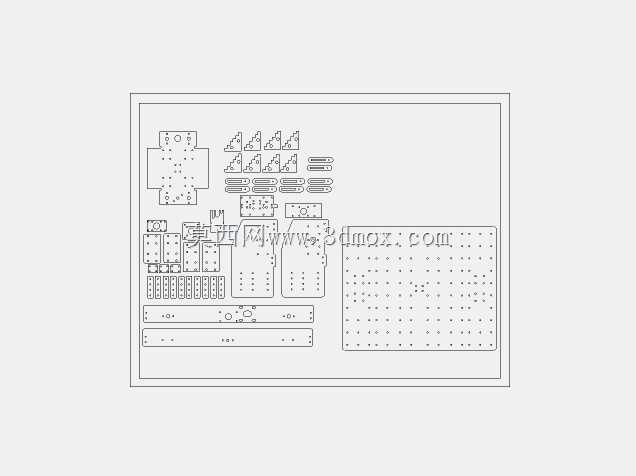

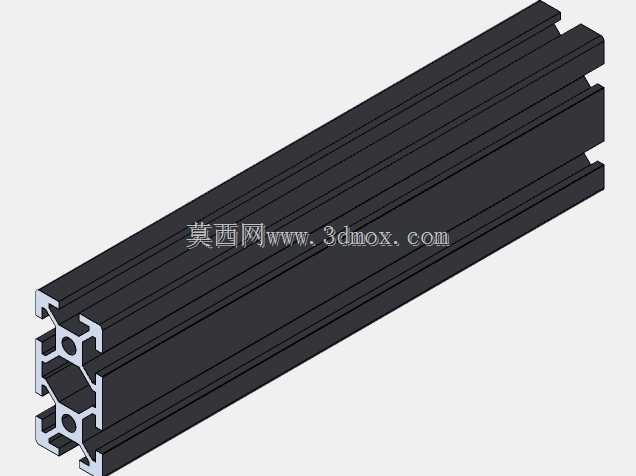

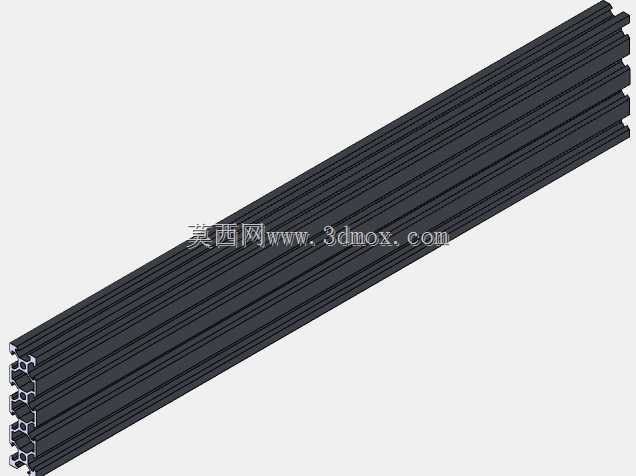

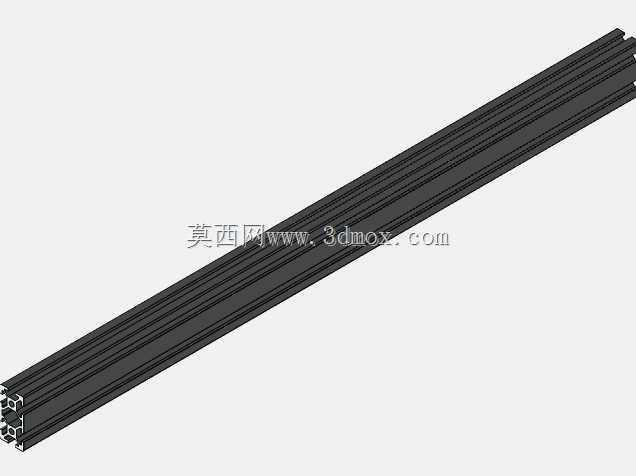

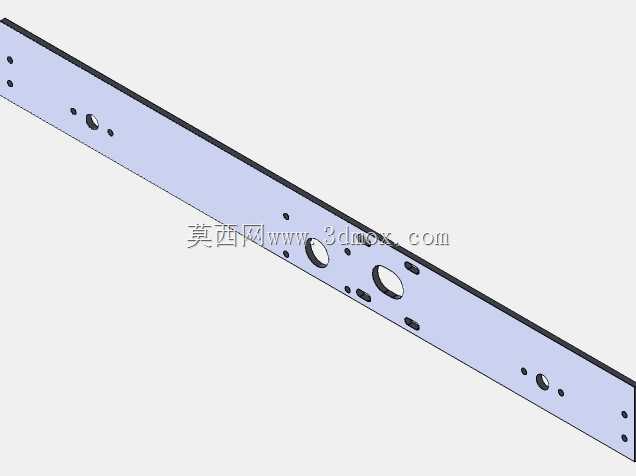

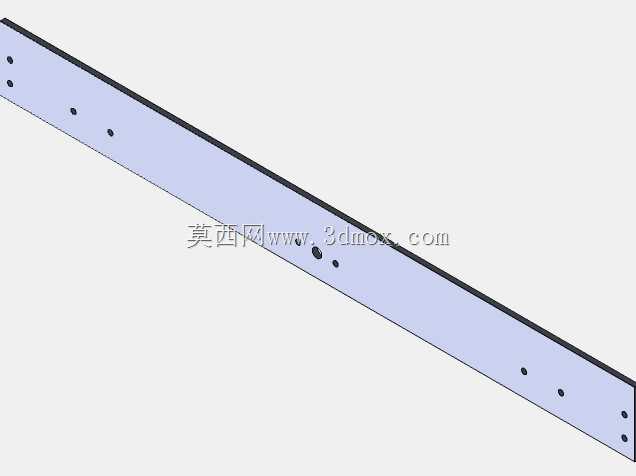

　　这款台式数控加工设备的结构设计，主要面向小型加工场景下的精密加工作业需求，适配个人加工工坊、小型精密零件加工车间、教学实训场地等对设备占地要求严苛、加工精度有稳定要求的使用场景，可同时满足常规数控铣削加工与激光加工的双重作业需求，无需额外搭建独立安装基座，放置于平整承重工作台即可完成部署。整体结构采用钢板搭配铝型材的组合搭建思路，台面钢板选用3mm与5mm两种厚度规格，兼顾台面承重刚性与整体设备自重控制，铝型材采用20*40标准规格，通过标准角码与紧固件完成框架拼接，既保证框架整体的结构稳定性，也为后期的结构改装、功能拓展预留了充足的安装位，无需对主体框架进行破坏性改动即可加装辅助工装、冷却组件、排屑结构等附加部件。

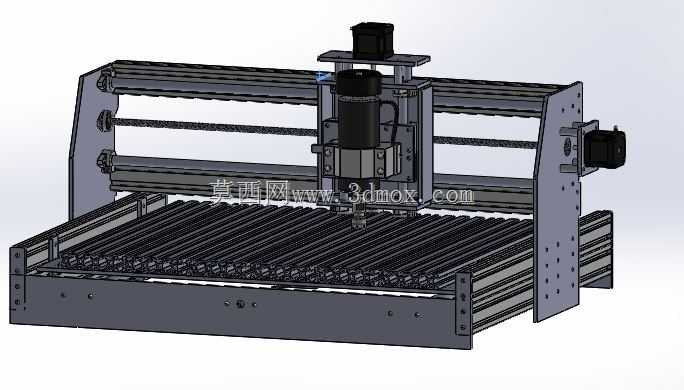

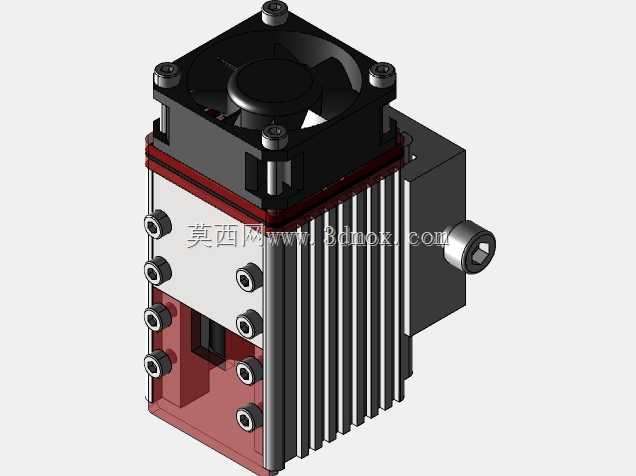

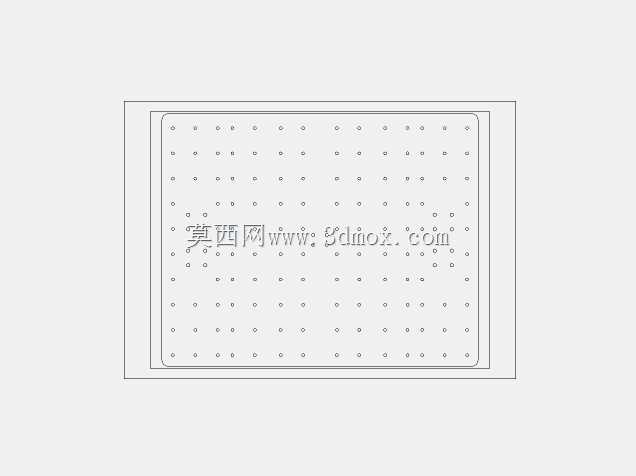

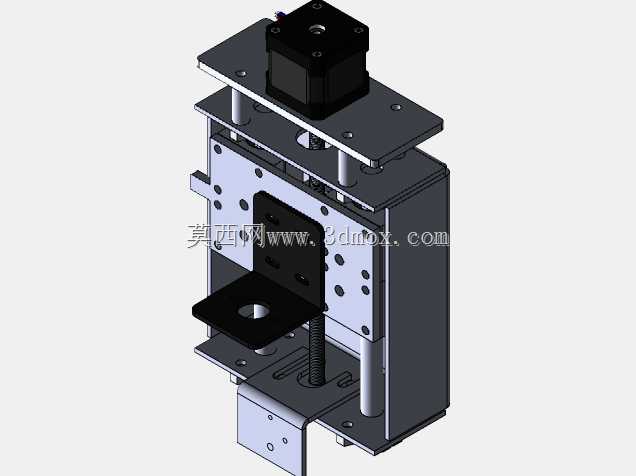

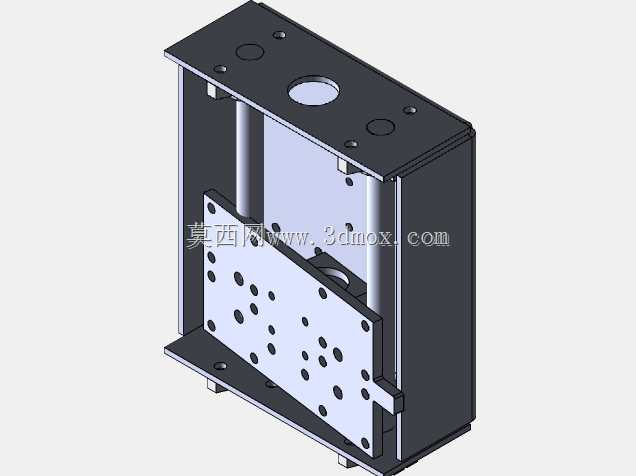

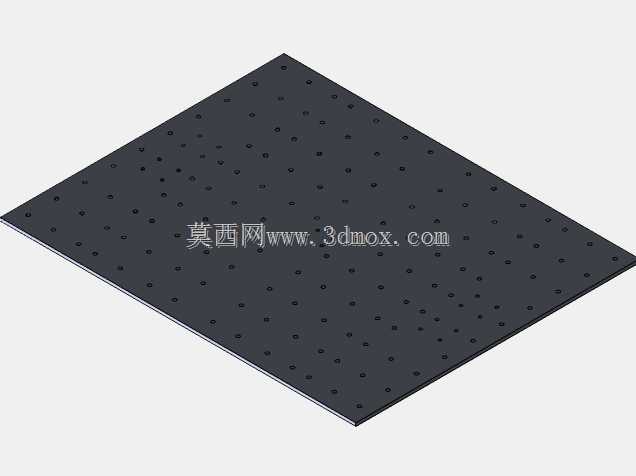

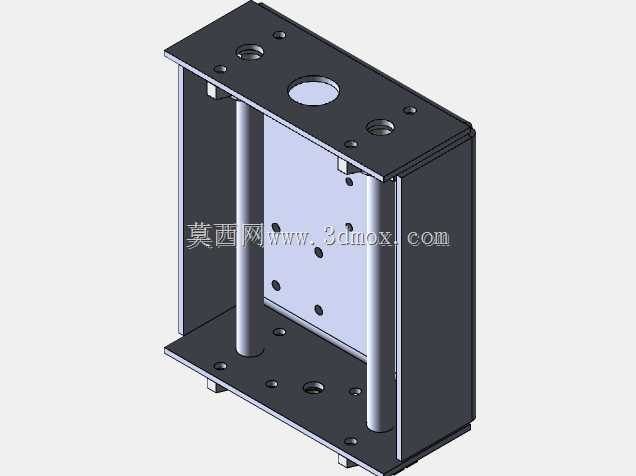

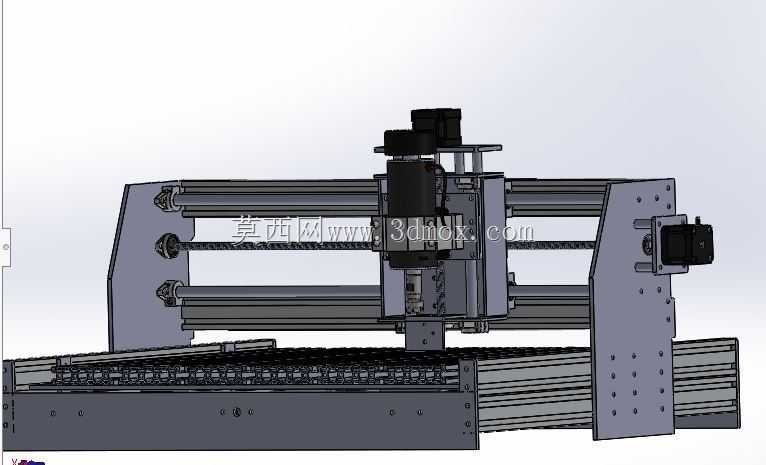

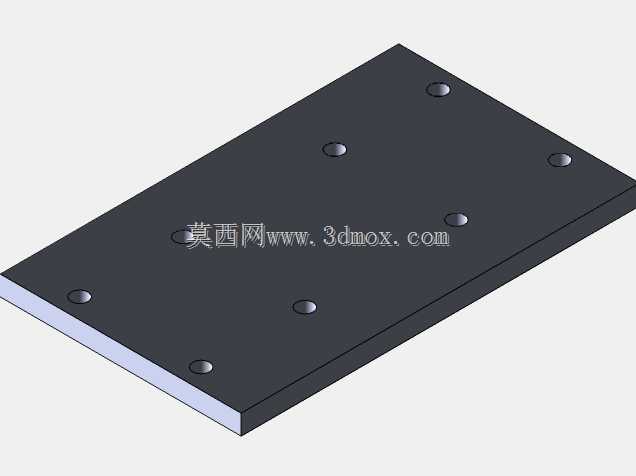

　　固定龙门架的结构设计是这款设备的核心设计点，龙门架跨距匹配40x50的有效加工行程范围，安装时严格控制导轨安装面的平面度公差，保证X轴与Y轴运动方向的垂直度误差控制在精密加工允许的范围内，避免运动过程中出现卡顿、加工轨迹偏差等问题。主轴安装位与激光安装位采用集成式布局设计，两个加工单元的安装基准面统一校准，切换加工模式时无需重新校准设备坐标系，可大幅缩短不同加工工序间的切换准备时间。设备的安装边界经过紧凑化优化，整体外廓尺寸适配常规车间工作台的摆放尺寸，电气走线全部沿铝型材槽道内隐藏布置，既避免加工过程中切屑、冷却液对线路造成损伤，也让设备整体外观更加整洁规整。台面采用密集阵列孔设计，可搭配通用夹具快速完成不同形状、

　　尺寸工件的装夹固定，无需针对特定工件定制专用夹具，能够有效降低小批量多品种加工场景下的工装准备成本。龙门架的驱动组件安装位预留了充足的维护空间，日常保养时可直接对传动部件、润滑点位进行操作，无需大范围拆解设备外壳，能够降低日常维护的时间成本。
