1600幅面CO2激光数控切割工作台结构

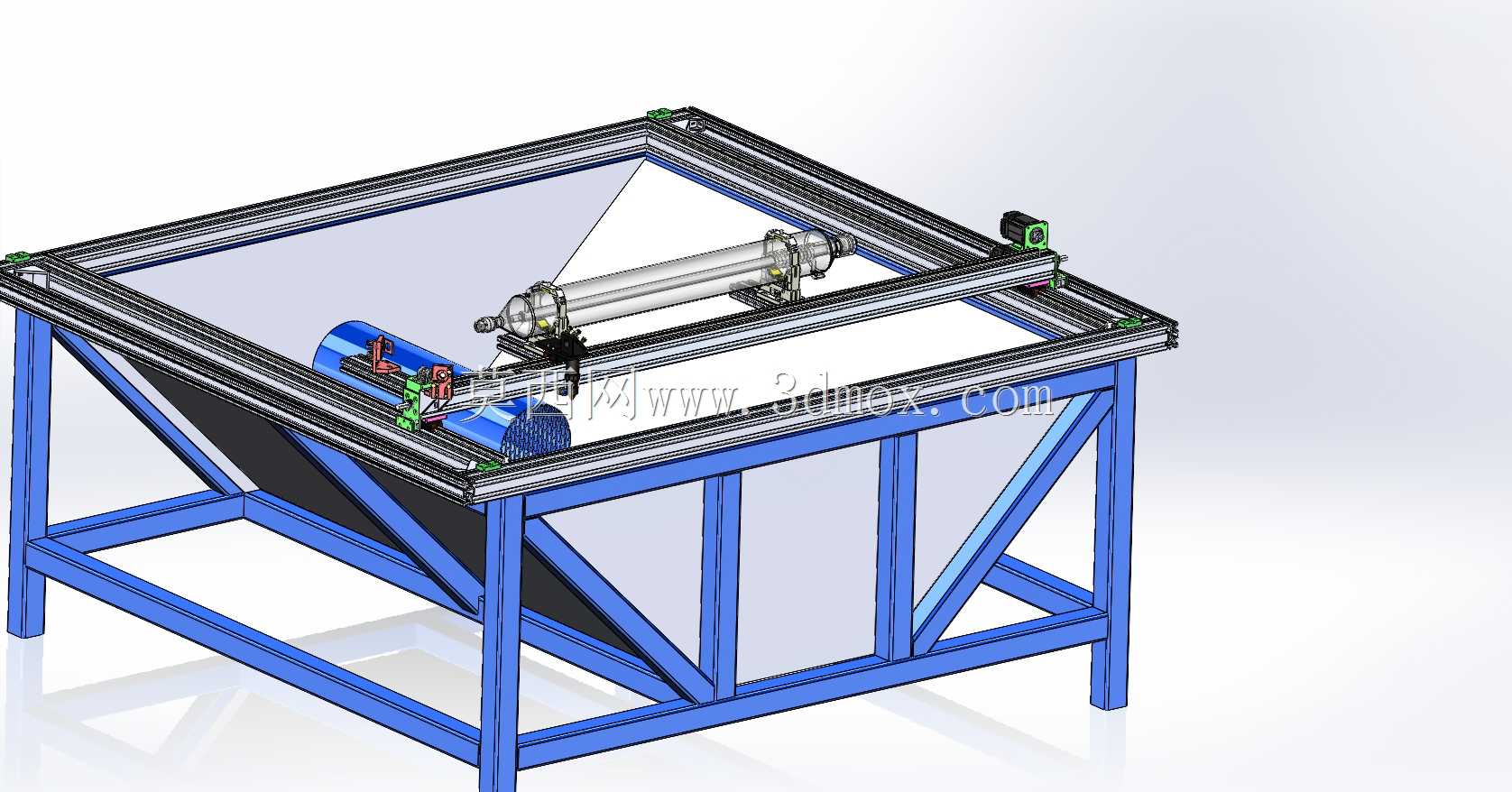

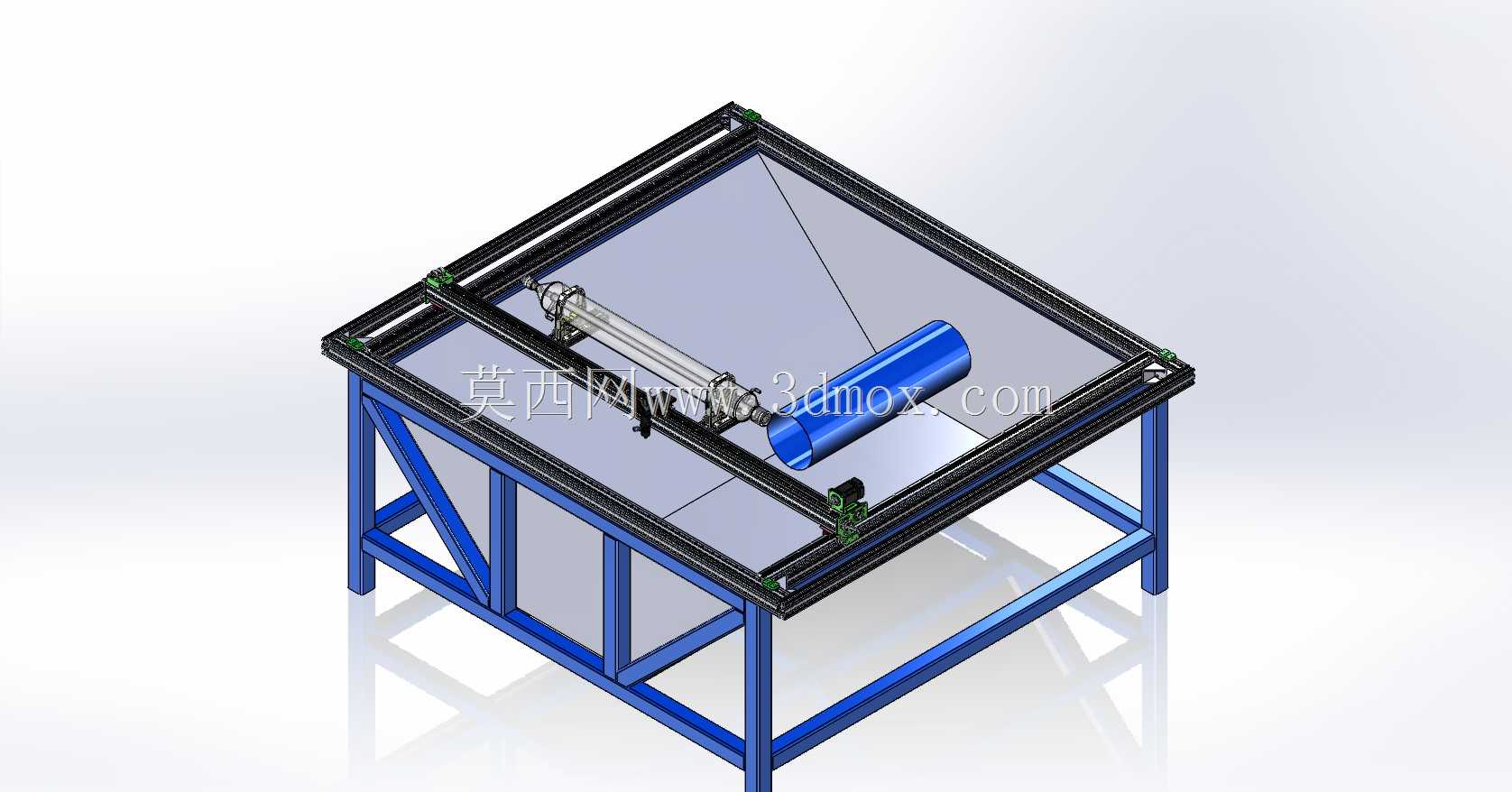

　　这款1600×1600mm幅面的CO2激光切割工作台，主要面向中小型钣金加工、广告标识制作、工艺礼品裁切等生产场景，适配非金属板材以及薄型金属板材的高精度裁切作业，可覆盖多数中小批量加工的幅面需求，无需频繁挪动待加工工件即可完成整板裁切，减少二次定位带来的精度误差。从结构设计逻辑来看，整体采用方管焊接机架作为承载基础，机架斜向支撑筋的排布充分考虑了长期运行的抗形变需求，避免横梁高速移动时机架产生共振影响切割精度，底部支撑框架的跨距设计兼顾了承重稳定性与操作人员上下料的操作空间，不会出现架体磕碰操作人员腿部的问题。工作台面采用栅格支撑结构，既能承托待加工板材，又能让激光穿透板材后的多余能量被下方集尘空间吸纳，避免反射激光损伤工件背面，

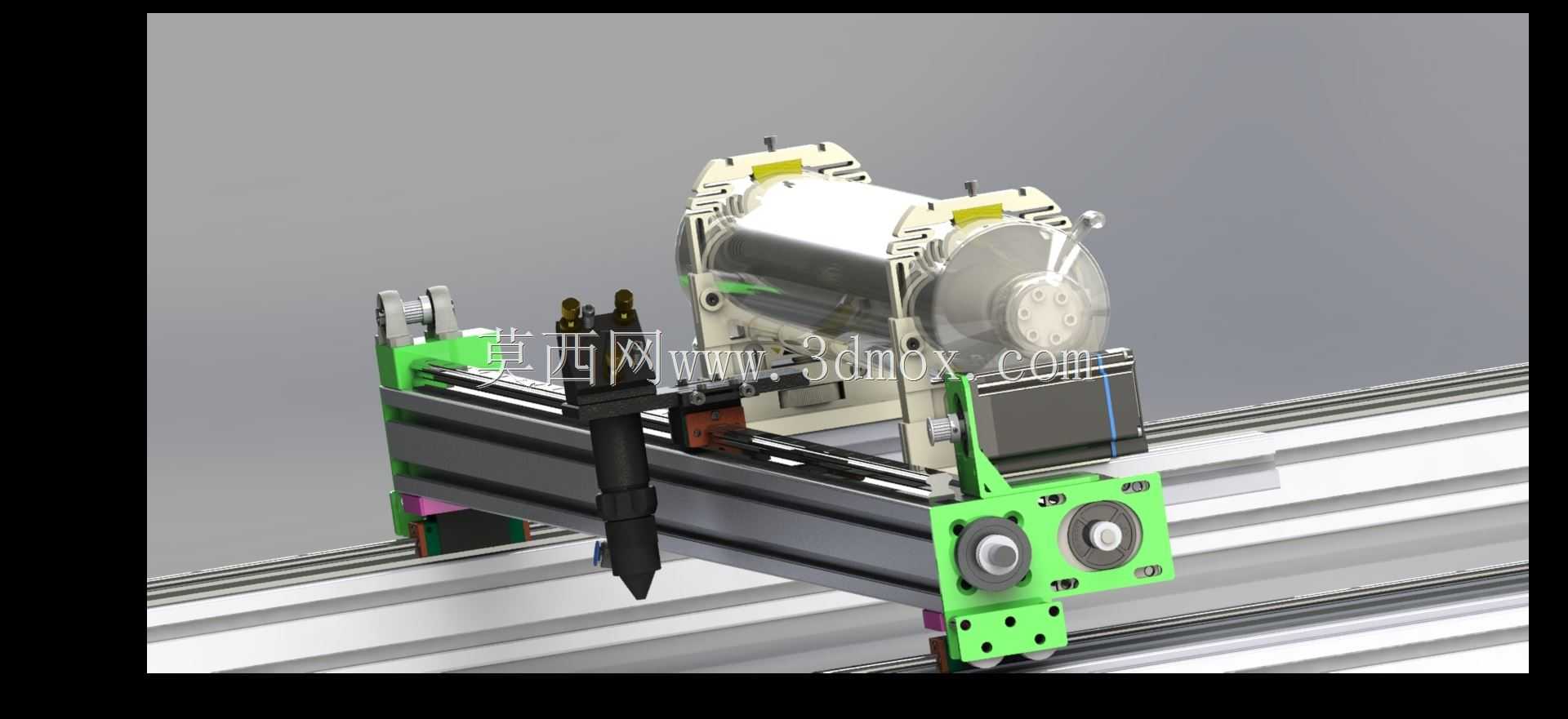

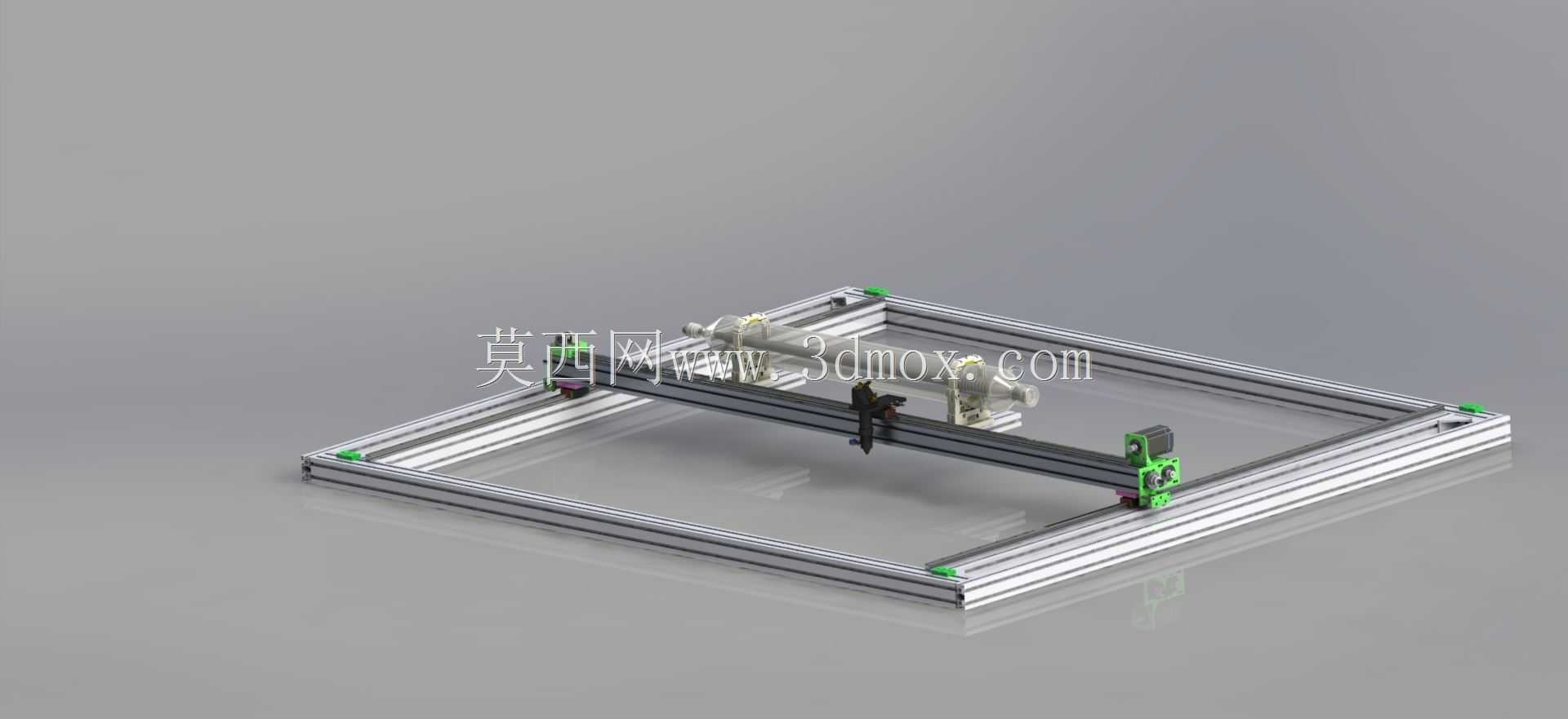

　　同时栅格条的可拆卸设计也方便后续更换损耗的支撑条，降低维护成本。横梁部分采用轻量化的线性导轨传动布局，激光头安装座集成了光路调节与焦距调整结构，CO2激光管沿横梁侧方平行布置，缩短光路传输距离，减少光路传输过程中的能量损耗，传动端采用伺服驱动配合同步带传动，兼顾移动速度与定位精度，可满足复杂轮廓的连续切割需求。安装边界方面，设备整体占地尺寸略大于1600mm的加工幅面，四周预留了传动组件的维护空间，安装时需保证地面水平度公差在每米2mm以内，避免机架长期受力不均产生形变，外接气源与除尘接口布置在设备侧方下方，不会干涉上下料操作，电气走线全部沿机架型材内部排布，避免加工过程中产生的烟尘、碎屑损伤线路。实际生产中，该设备可适配亚克力、

　　密度板、薄不锈钢、皮革等多种材料的切割加工，工作台的高度设计符合人体站立操作的舒适区间，操作人员无需过度弯腰即可完成板材摆放与定位，配合数控系统可实现导入图纸后自动排版切割，减少材料浪费，适合小型加工门店、工厂打样车间等场景使用。
