垂直轴小型风力发电装置结构设计

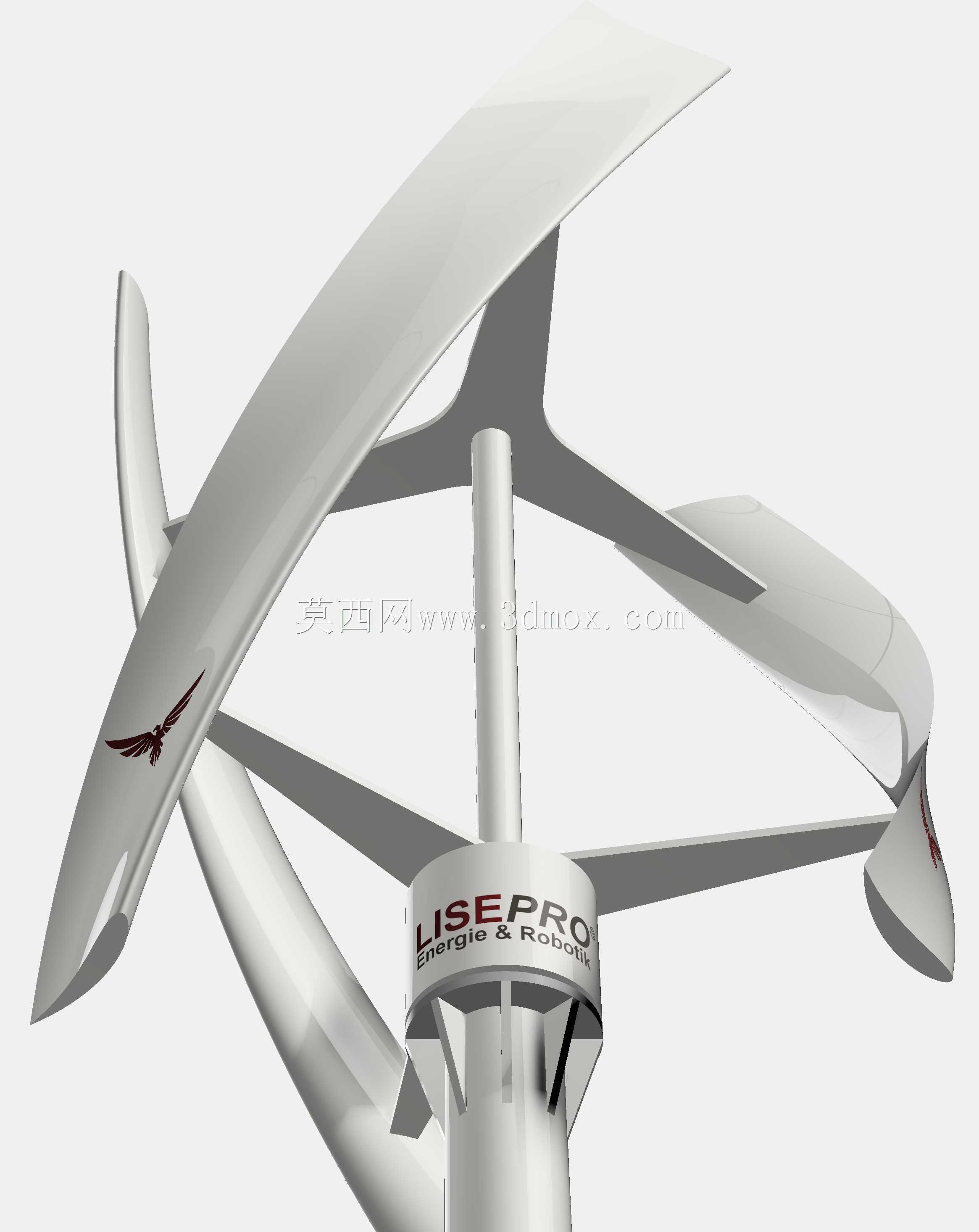

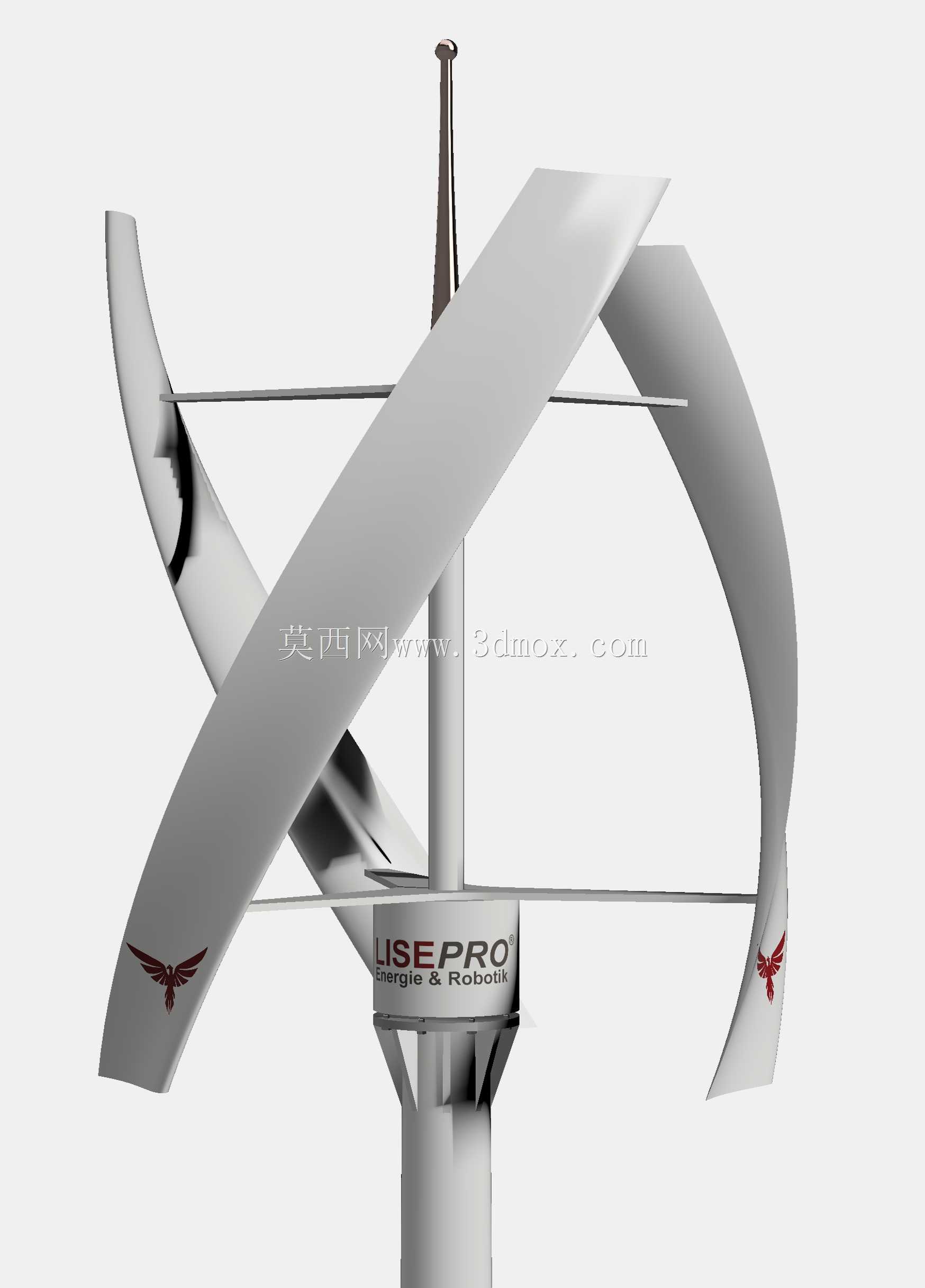

　　这款垂直轴结构的小型风能捕获装置，主要面向分布式离网供电场景设计，可适配海岛监控点位、牧区零散住户、山区通讯中继站、城市建筑屋顶分布式微网等对启动风速要求低、风向适应性强的供电场景，无需额外配置对风转向机构，相比传统水平轴风机，在紊流风场、多变风向环境下的运行稳定性更具优势。从结构设计逻辑来看，该装置采用三叶弧形升力叶片布局，叶片曲面经过气动优化，低风速下即可获得足够启动转矩，叶片与中心回转立柱之间采用放射状支撑臂连接，支撑臂与叶片根部的连接位置做了应力分散过渡，避免长期交变载荷作用下出现连接部位疲劳断裂的问题。中心回转段集成了发电单元与回转支撑结构，外部防护壳体做了圆弧导风处理，既可以降低气流经过中心区域的紊流损耗，

　　也能对内部发电组件、回转轴承形成防护，避免雨水、沙尘直接侵入核心运动部件，延长户外无维护运行周期。安装边界层面，该装置整体为立式同轴布局，安装基础仅需在底部预留匹配的法兰固定点位，不需要额外搭建高耸的侧向支撑塔架，对安装面的抗倾覆载荷要求远低于同功率水平轴风机，适合在空间局促、承载能力有限的安装面部署。实际运行过程中，叶片回转形成的扫掠面为对称圆柱空间，不会因为风向变化产生扫掠区域偏移，周边安全防护围栏的设置范围可以精准划定，不会出现叶片意外超出预设安全区域的风险。叶片表面做了低粗糙度处理，降低运行过程中的气动噪声，适合对噪音控制有要求的近人居场景部署。结构设计上充分考虑了户外长期运行的维护需求，叶片与支撑臂采用模块化连接设计，

　　单块叶片出现外力损伤时可单独拆卸更换，无需拆解整体回转结构，大幅降低后期运维的工作量与成本。中心立柱内部预留了线缆走线通道，发电输出线缆可从立柱内部直接引至下方储能或逆变单元，避免线缆外露在户外环境下出现老化、缠绕的问题。
