垂直轴螺旋风力涡轮发电装置

　　这套垂直轴螺旋风力涡轮结构面向分布式微风发电、园区景观补能、教学实验台架以及小型离网供电场景，整体采用立轴回转布局，区别于常见水平轴风机的迎风偏航逻辑，风轮不需要跟随风向调整姿态，任意水平方向来风都可推动叶片形成转矩，适合安装在风向紊乱、楼顶边缘、道路两侧、山地垭口等湍流较强的区域。

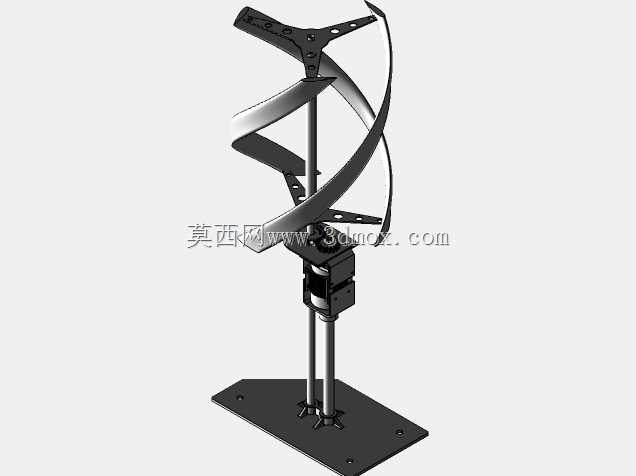

　　风轮部分由两条空间螺旋带状叶片构成，叶片沿中心立柱连续扭转，外缘形成近似圆柱的回转包络。这种构型的优势在于叶片在不同方位角下交替承担做功与回程功能，气动载荷分布较连续，启动风速低于传统三叶片水平轴机组，运行时噪声和视觉闪烁也更弱。建模时需要重点控制螺旋带的导程、带宽、厚度以及与中心轴的径向距离：导程过大，叶片趋近竖直平板，切向分力不足；导程过小，叶片互相遮挡，有效受风面积下降。带状叶片与上下环形支撑、横向辐条之间采用多点连接，连接处要预留紧固件位置并校核交变弯矩，避免风轮长期正反转波动时在焊缝或螺栓孔处产生疲劳裂纹。

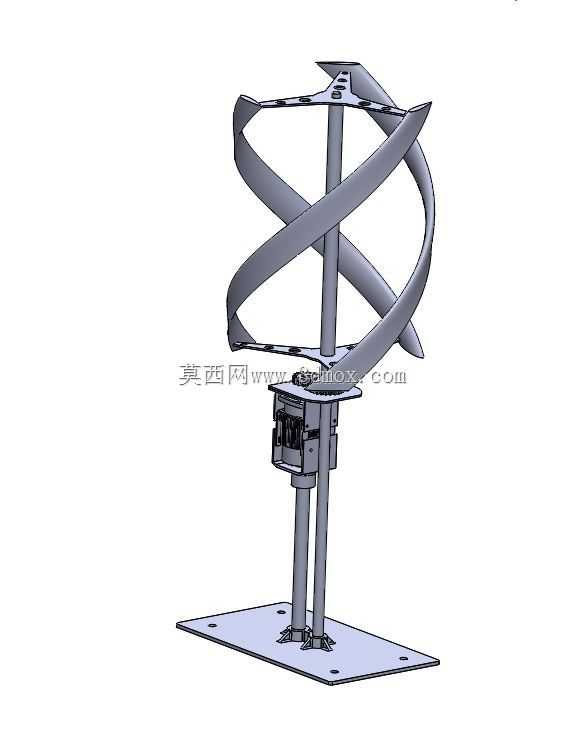

　　中心承载链路由竖直主轴、上部辐条架、中部发电与传动安装座、下部双立柱支撑以及矩形底板组成。主轴承担风轮弯矩和扭矩，上端通过星形辐条固定叶片顶部环向位置，中部托盘容纳发电机、制动或传动接口，下部并不直接采用单根细杆落地，而是通过两根平行立柱把载荷传递到底板，使机舱下方形成检修空间。矩形底板四角开设安装孔，可锚固在混凝土基础、钢结构平台或预制配重块上；选型布置时要核对风轮最大回转直径与周边护栏、墙体、管线的净距，竖直方向则需保证叶片下缘高于人员通行高度，并留出吊装和维护空间。

　　从结构设计角度看，该装置的建模难点不在单一零件复杂度，而在于空间曲面叶片与支撑骨架的协同。螺旋叶片可通过扫描曲面控制截面姿态，再按板材厚度实体化；环形外缘和辐条需要与叶片曲面保持贴合或留装配间隙。发电模块位于风轮下方，缩短了传动路径，也让整机重心偏低，对抗倾覆有利。实际工程中还可在底板上加设整流罩、限速机构和电控箱，配合蓄电池或并网逆变器完成小型风电系统集成。
