可调式搭扣型张紧锁扳手结构设计

　　这类张紧锁搭扣属于快速锁紧类五金连接件，在工业场景里的应用覆盖范围极广，小到小型工装夹具的工件压紧、设备检修门的快速扣合，大到物流周转箱盖锁固、非标自动化设备的防护门快开结构、机床加工工位的辅助定位压紧，都能见到这类结构的身影。和传统螺栓锁紧方式相比，它不需要借助额外工具，徒手就能完成锁紧与解锁动作，单次操作耗时不超过两秒，在需要频繁开合、快速换型的工位上，能大幅降低操作辅助时间，提升工位作业效率。

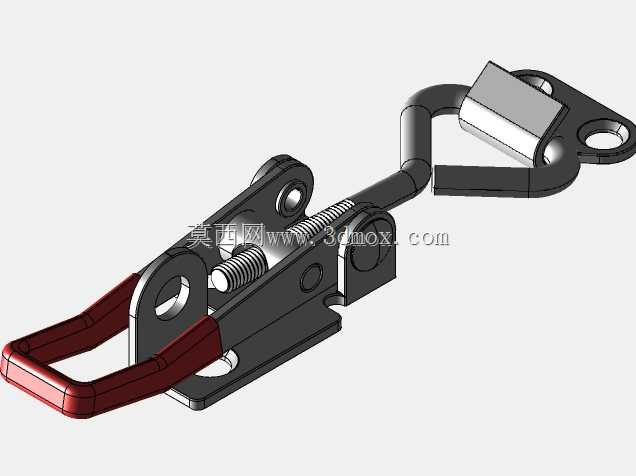

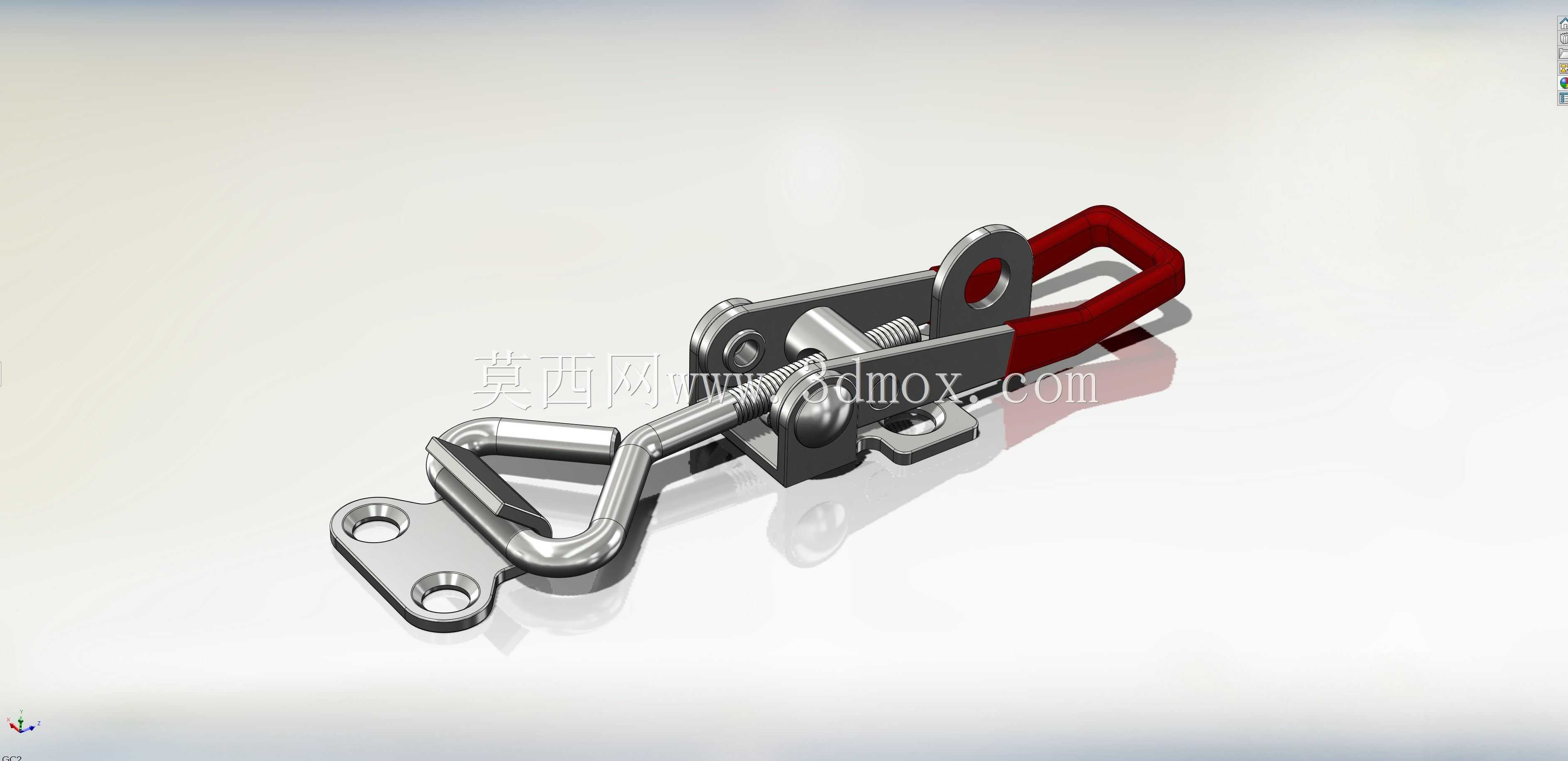

　　从结构设计逻辑来看，这套搭扣采用了杠杆死点锁紧原理，当红色操作手柄扳动到锁紧位置时，连杆机构会越过力学死点，此时即便受到外部振动、拉扯载荷，搭扣也不会自行松脱，锁紧状态的可靠性完全能满足工业场景的振动工况要求。搭扣的底座采用双安装孔设计，两个孔位的中心距预留了足够的安装余量，安装时可以通过螺栓直接固定在设备机架、工装基板的预设孔位上，不需要额外做复杂的适配加工；挂钩端的调节螺杆搭配了锁紧弹簧，既可以通过旋转螺杆调整锁紧行程，适配不同厚度的被连接件之间的压紧间隙，弹簧结构还能在受到冲击载荷时提供一定的缓冲余量，避免刚性连接出现应力断裂的问题。

　　从安装边界来看，底座的两个安装孔为沉孔设计，适配常用的M5或者M6内六角螺栓，安装后螺栓头不会突出底座平面，不会干涉手柄的扳动行程；整个搭扣在锁紧状态下的整体外轮廓没有尖锐突出棱角，操作手柄的红色包覆层既做了防滑处理，也能在设备外观上起到安全警示作用，提醒运维人员此处为可快速操作的锁紧点位。在做三维结构适配时，需要预留出手柄扳动的转动空间，避免周边结构件干涉手柄的开合行程，同时要根据被连接件的实际压紧力需求，调整调节螺杆的旋入长度，保证锁紧后搭扣能提供足够的压紧力，又不会因为行程过紧导致连杆结构出现塑性变形。这类搭扣的材质一般采用不锈钢或者镀锌碳钢制作，表面做防锈处理，能适应车间内的切削液飞溅、潮湿环境的使用要求，长期使用也不会出现锈蚀卡滞的问题。在工装设计选型时，这类张紧锁搭扣常用来替代传统的螺栓压紧结构，尤其是在需要频繁开合的防护门、工件快换夹具上，它的操作便捷性远高于螺纹连接结构，而且锁紧力稳定，不需要每次操作都校核扭矩，普通操作人员就能快速上手，不会出现锁紧力不足或者过紧导致螺纹滑牙的问题。
