普拉特式桁架铁路桥钢结构设计

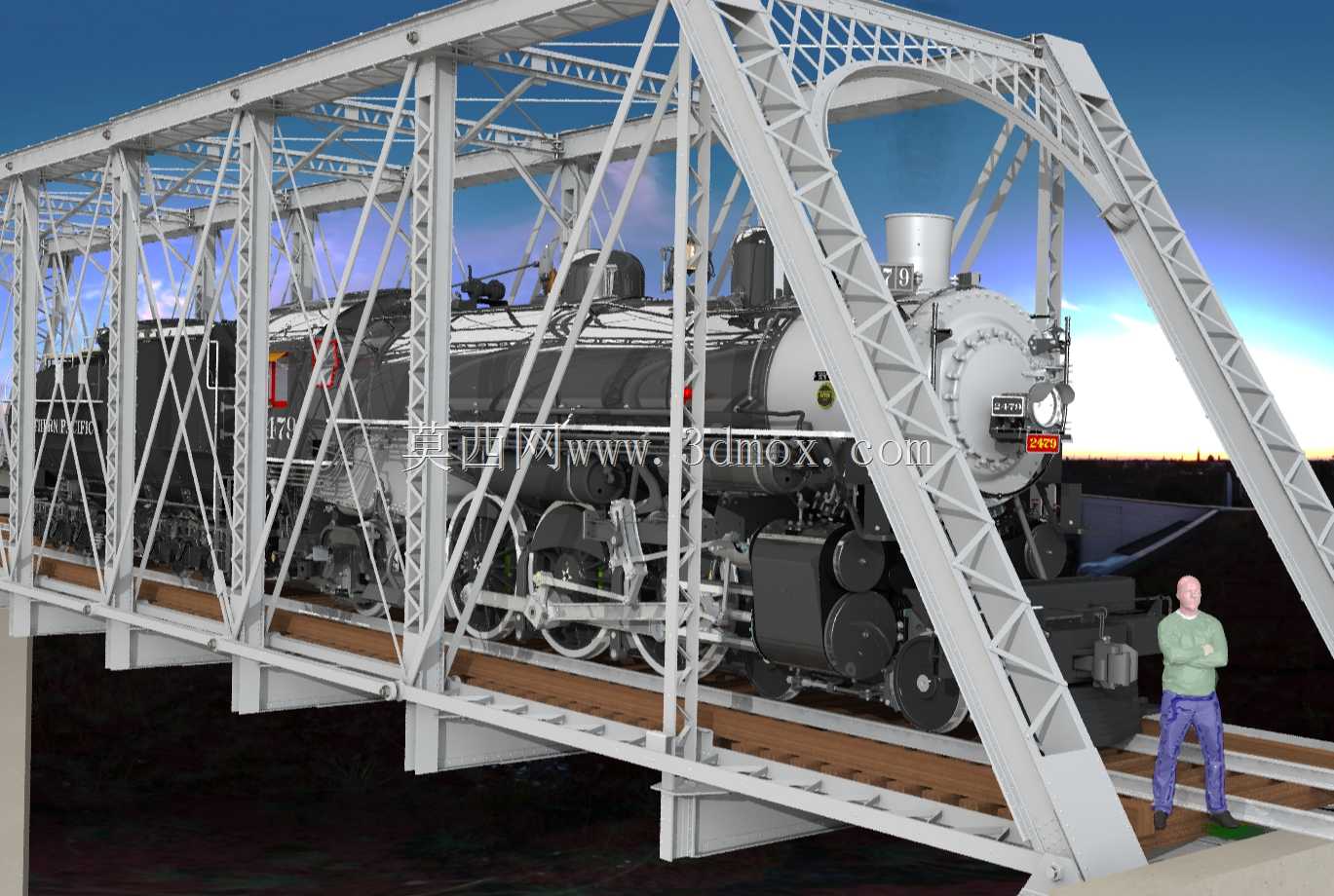

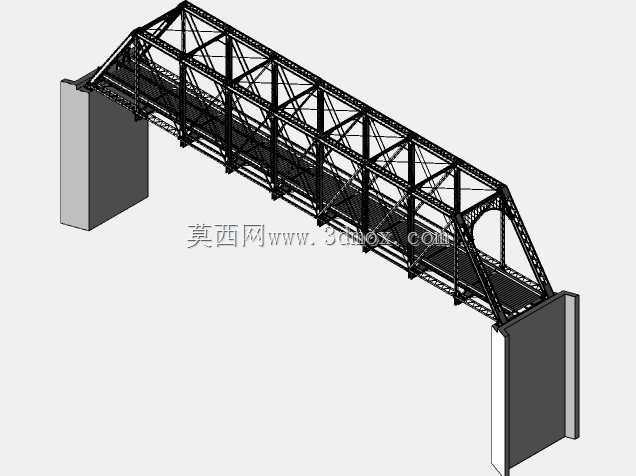

　　该桁架桥结构主要应用于干线铁路、工矿专用线的跨河、跨谷路段，承担铁路列车通行的竖向动载与横向风载、列车制动力等复合荷载，是铁路线路中跨越障碍的核心承重构筑物。从结构功能来看，普拉特式桁架的斜杆仅承受拉力、竖杆承受压力的受力特性，能最大化发挥钢材抗拉性能优异的特点，相比其他桁架形式可减少压杆的长细比控制需求，降低构件截面尺寸，整体用钢量更经济，同时结构整体刚度充足，可满足铁路运营中对桥梁竖向挠度、横向振幅的严苛限值要求，避免列车通行时出现过大振动影响行车安全与乘坐舒适度。设计过程中首先确定桥跨的净空边界，需满足下方通航或通行的净空要求，同时桥面轨道标高需与两端线路顺接，桁架的矢高根据跨度按合理跨高比选取，保证上下弦杆的内力分布均匀，

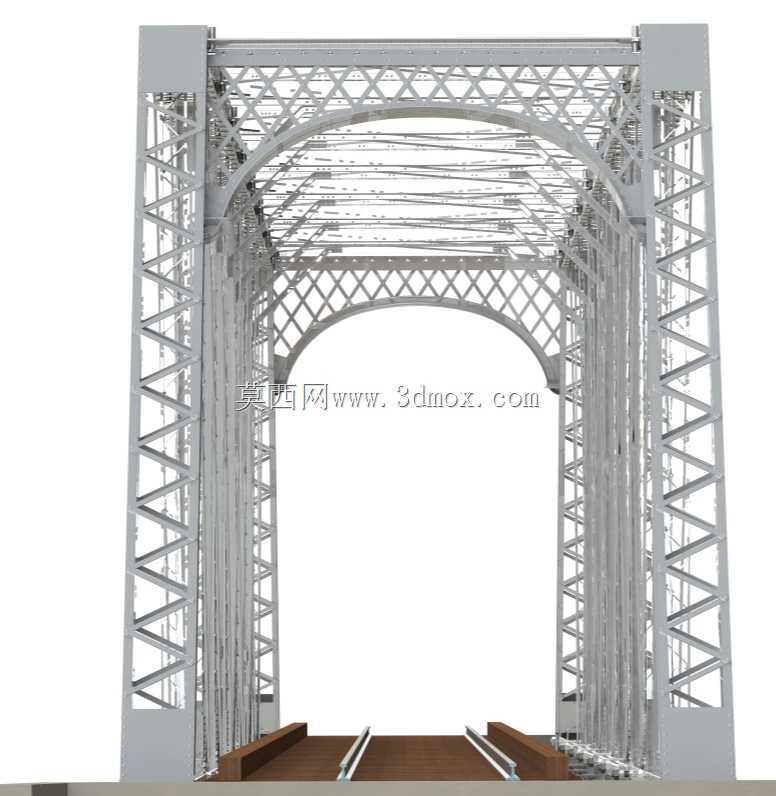

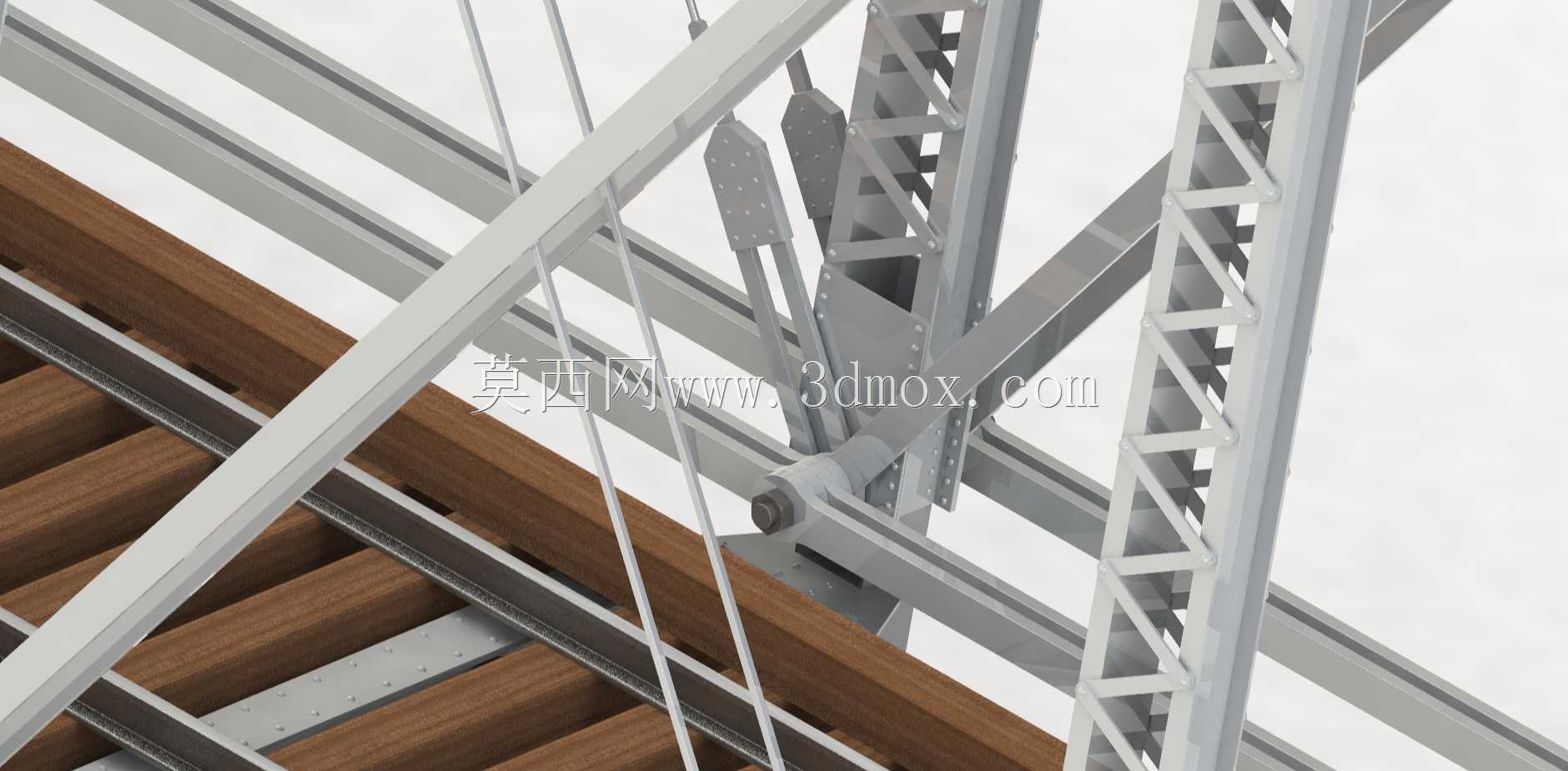

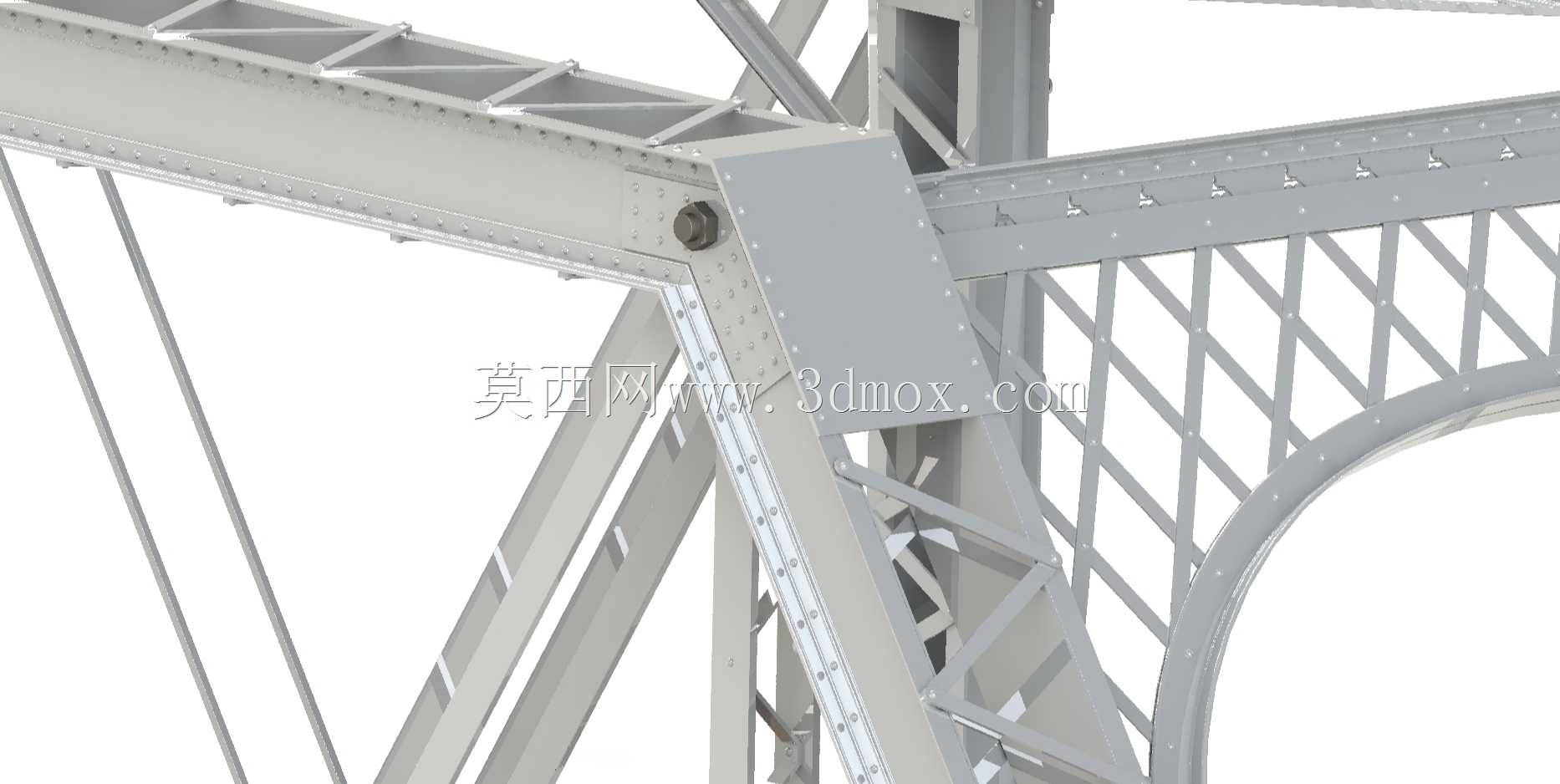

　　避免局部杆件应力集中。主桁架采用空间格构式设计，上下弦杆为闭合箱型截面，可同时承受轴力与平面外弯矩，斜杆与竖杆采用H型钢或角钢组合截面，节点处采用节点板栓接或焊接连接，保证力的传递路径顺畅，避免节点处出现应力突变。桥面系设置纵梁与横梁，纵梁直接承托轨枕与轨道，将列车荷载传递至横梁，再由横梁传递至主桁架节点，避免弦杆承受局部弯矩。两侧的桁架之间设置横向联结系与纵向联结系，形成空间稳定结构，抵抗横向水平荷载，防止桁架出现平面外失稳，同时在桥端设置支座，一端为固定支座传递纵向水平力，一端为活动支座适应温度变化产生的伸缩变形。建模过程中需严格控制各杆件的形心线交汇于节点中心，减少附加弯矩的产生，所有构件的安装间隙需考虑现场施工的公差要求，预留足够的螺栓穿装与焊接操作空间，同时钢结构的防腐涂层厚度、螺栓预紧力等参数均需符合铁路桥梁相关规范要求，保证结构在户外复杂环境下的长期服役寿命。
