移动式CIP在线清洗集成装置结构设计

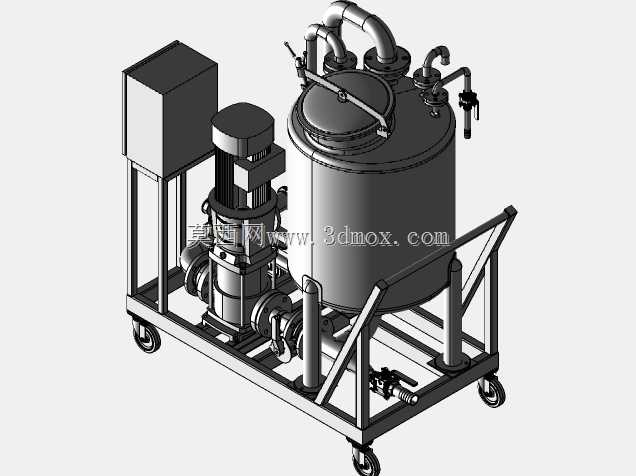

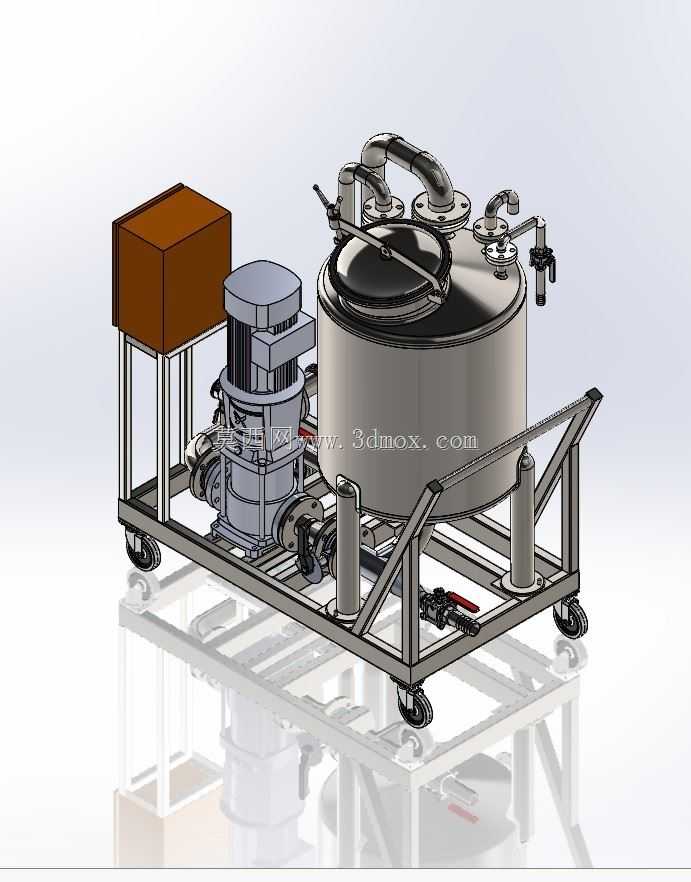

　　这套撬装式清洗装置主要面向食品饮料、生物制药、精细化工等存在卫生级生产要求的车间场景，解决固定CIP站覆盖范围有限、零散罐体及管线清洗需拆装管路的痛点，可直接推送至待清洗设备旁完成原位清洗作业，无需挪动生产罐体，大幅降低清洗作业的管路拆装工作量与交叉污染风险。整套设备采用撬装集成式设计思路，将清洗介质储罐、输送泵组、控制电箱、管路阀门、操作附件全部整合在带脚轮的不锈钢框架上，框架底部配置万向带刹脚轮，兼顾移动灵活性与作业时的固定稳定性，框架采用方管焊接结构，所有支撑腿做斜向加强处理，满载清洗液时不会出现框架形变问题。核心的清洗罐体采用卫生级不锈钢制造，罐顶配置快开式人孔，方便人工定期检查罐内状态、清理残留污垢，

　　罐顶同时集成了清洗液回流口、排气口、温度检测接口，罐体侧面设置液位观测结构，可实时掌握罐内清洗液容量，罐底采用锥底设计，无清洗死角，排液彻底无残液积存。配套的输送泵组采用卫生级离心泵，泵体与罐体通过硬管连接，管路上配置手动球阀与快装接头，可快速对接待清洗设备的进出液管路，泵组旁预留了清洗剂添加口，可根据清洗工艺需求配置酸、碱及消毒类清洗介质。控制电箱独立安装在撬体一端的支架上，与泵组、罐体保持安全间距，避免清洗液飞溅导致的电气安全隐患，电箱面板设置启停、急停操作按钮，布线全部采用不锈钢穿线管防护，符合潮湿作业环境的电气防护要求。整套装置的安装边界控制紧凑，整体宽度适配车间常规人行通道尺寸，可顺利通过车间标准防火门，

　　移动过程中所有外伸管路均不超出撬体框架轮廓，避免剐蹭周边设备。管路布局上遵循最短路径原则，减少管路弯头数量降低输送阻力，所有管路连接均采用卫生级快装卡箍结构，拆卸维护无需专用工具，密封件采用食品级硅橡胶材质，满足卫生级生产的合规要求。撬体上还预留了软管收纳位，作业完成后可将外接清洗软管盘放在指定位置，避免现场管路杂乱。在结构设计阶段，已充分考虑满载工况下的重心分布，将储罐布置在撬体中心位置，泵组与电箱分置两侧平衡重量，移动过程中不会出现侧倾风险，脚轮的承载选型按满载重量的1.5倍做安全余量设计，长期使用不会出现脚轮变形、卡滞问题。
