自行车车把握把锁具结构三维设计

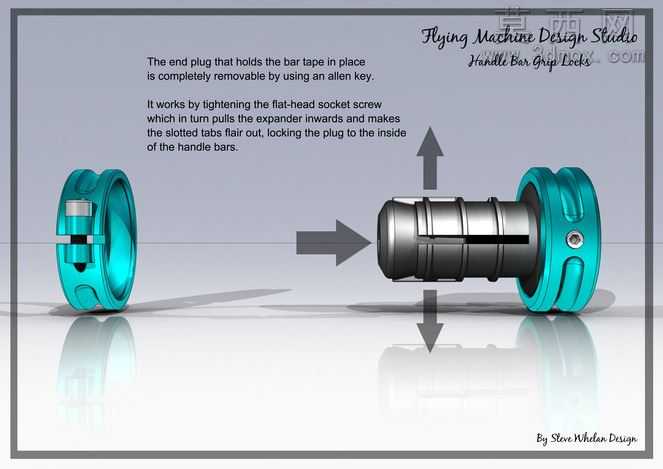

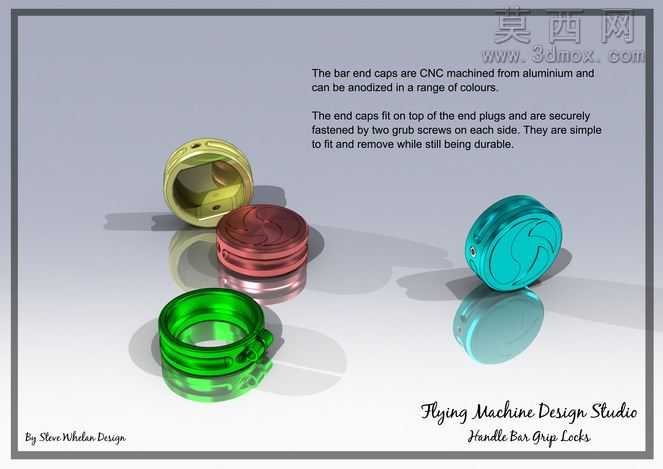

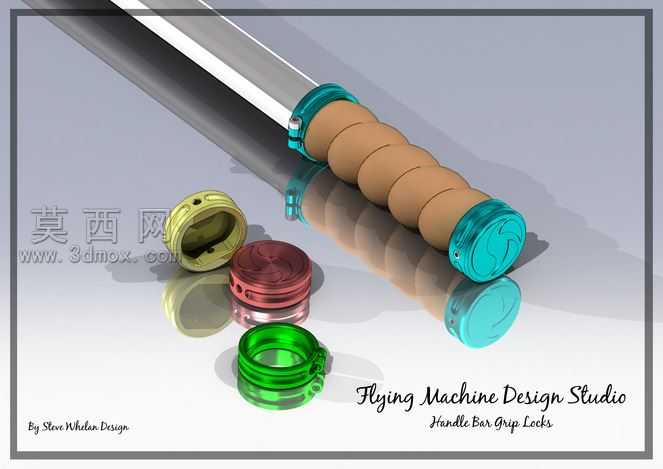

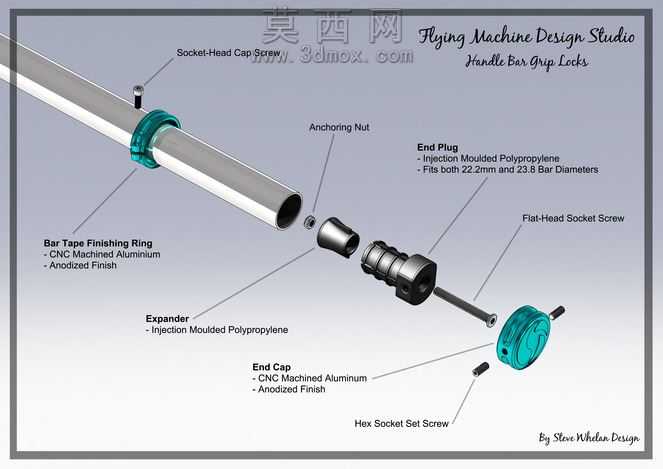

本作品为自行车车把握把锁的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现各组成零件的装配关系与配合逻辑。建模过程中严格遵循机械加工与注塑成型的工艺要求，对每个零件的尺寸公差、配合间隙做了合理设定，确保虚拟装配后无干涉、可实现实际锁紧功能。材质设定贴合真实产品属性：其中杆部装饰环、端盖采用CNC加工铝合金材质，渲染时赋予阳极氧化表面质感，呈现细腻的哑光金属色泽与边缘高光效果；膨胀体、端塞采用注塑聚丙烯材质，渲染时还原塑料件的半哑光磨砂质感，区分不同材质的视觉表现；各类锁紧螺丝采用标准不锈钢材质，还原金属紧固件的亮面金属质感与螺纹细节。结构设计上，该握把锁通过内六角螺丝、平端紧定螺丝的旋紧动作，驱动聚丙烯膨胀体在车把管内部胀开，配合外侧的锁紧环实现与车把管的牢固抓附，同时搭配锚固螺母、端盖等零件完成轴向定位，既保证锁紧后的持久稳固，又兼顾外观的简洁美观，无需复杂工具即可完成安装与拆卸操作。设计过程中针对22.2mm与23.8mm两种常见自行车车把直径做了适配优化，膨胀体的膨胀行程、锁紧环的内孔尺寸都经过反复参数调整，确保两种管径下都能获得均匀的胀紧力，避免出现锁紧松动或刮伤车把管壁的问题。渲染阶段采用工作室柔和布光，通过爆炸视图的排布让每个零件的结构特征、装配位置都清晰可见，对零件边缘做了轻微倒角处理还原真实加工细节，整体模型结构完整、参数合理，可直接用于产品打样验证、结构教学演示或相关配件的二次开发参考，完整还原了握把锁从零件到装配的全流程设计逻辑，兼顾了功能性与外观的协调性。
