Amarok俱乐部混合版三夹结构设计

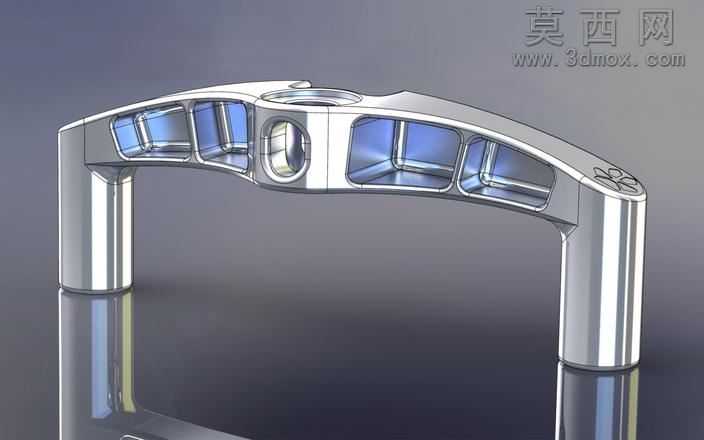

本作品为Amarok俱乐部混合版三夹的三维建模设计成果，建模阶段依托参数化建模逻辑完成整体形态构建，首先以夹持功能的核心尺寸为基准，绘制主体横梁的轮廓草图，通过拉伸、切除命令生成横梁的基础实体，针对横梁内部的减重空腔，采用多基准面分割腔体的方式，逐一构建每个空腔的侧壁与加强筋结构，保证腔体过渡处无尖锐棱角，避免应力集中问题。两侧的支撑柱采用对称建模方式，先完成单侧支撑柱的曲面与实体构建，通过镜像命令生成另一侧结构，保证两侧支撑柱的同轴度与尺寸一致性，支撑柱与横梁的衔接处采用圆角过渡处理，匹配实际加工中的工艺要求，避免衔接处出现应力断裂风险。主体中部的安装孔位经过精准尺寸约束，孔位的同轴度、孔径公差均按照实际装配要求设定，同时在孔位周边设计了局部加厚结构，提升安装位置的结构强度。渲染阶段采用镀铬金属材质赋予模型整体，调整材质的反射率、粗糙度参数，模拟抛光金属的高反光质感，同时在模型内部空腔赋予半透明的蓝色材质，直观展现内部的腔体结构，渲染场景采用深色反光地面，通过环境光与定向补光结合的打光方式，突出模型的曲面流畅度与金属光泽感，清晰呈现结构的轮廓细节。结构设计上采用横梁加双侧支撑柱的三夹布局，横梁内部的多腔体设计在保证整体结构刚性的前提下，大幅降低了零件的整体重量，腔体之间的加强筋按照受力方向排布，在夹持受力时能够均匀分散应力，避免局部形变。支撑柱的柱身采用等直径圆柱设计，底端做了微小的圆角处理，既保证支撑的稳定性，也避免安装时刮伤配套部件。中部的安装位预留了足够的装配空间，能够适配对应规格的连接件，整体结构兼顾了轻量化与结构强度，符合夹持类五金配件的使用需求，建模过程中所有特征均保留参数化历史，可根据实际使用需求快速调整尺寸参数，适配不同的安装场景。
